Rectus利达时低压系列接头：黄铜、碳钢1400KA系列快速接头 RECTUS Series 系列1400KA快速接头

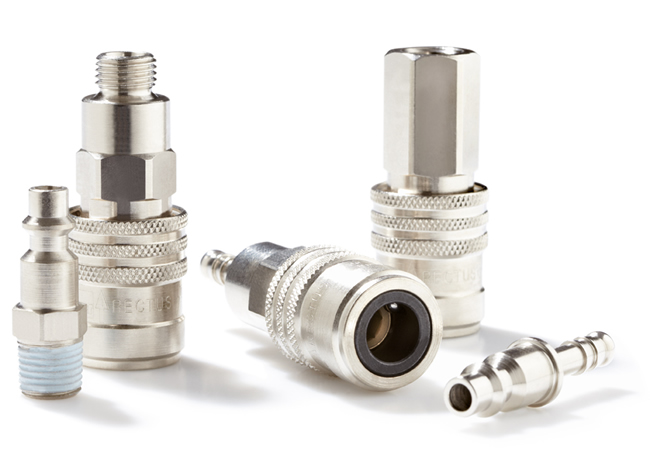

RECTUS 1400系列 - 自排气型快换接头

Parker派克的超级优质的安全型快换接头1400系列带自排气功能，符合 ISO 6150 B 标准的结构要求，是一款安全可靠的接头。其自排气功能一般在快换断开时起作用，可避免断开瞬间受压软管危险甩动的风险。当第一次往回拉母头套筒时，快换公头松脱，但是整个接头依然保持锁紧状态；母头阀芯闭合，同时空气从受压管路释放出来。此时，再次往回拉母头套筒，快换才会安全地断开连接。该系统符合ISO 4414，一个对工作现场安全要求极高的标准。超高流量阀芯设计优化了流量并且保证了最小的压降。

可在2 3系列里面找到与带自排放功能的1400 系列阴接头对应的阳接头。

超级优质的自排气型快换接头，公称通径为5.5 mm，可用于最高压力为12 bar的气动应用。
该快换接头符合ISO 6150 B 标准结构，可提供黄铜/碳钢材料。

市场：
- 加工机械
- 汽车工业

特征/优势：
- 安全型快换，带自排放装置，符合ISO 6150 B标准结构
- 由于自排放功能，不会发生断开瞬间受压软管危险甩动的情况
- 超高流量阀芯设计优化了流量，并且降低了压降，从而达到节能效果
- 由于阀芯及本体硬化处理，因此结构紧凑小巧
- 低连接力

应用：
- 气动工具
- 气动空气管路系统
- 装配管路

性能特点

标称直径 (DN) 5,5
阀门 是, 否
型号 自排气
长度 (MM) 36 到 82,5
外六角 (MM) 13 到 24
外径 (MM) na, 25, 26
材料 碳钢
密封材料 na, 丁腈橡胶
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 12

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 1400
- Datasheet Series 1400 Single-Shut Off Version made of Brass/Steel

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：黄铜|碳钢|1400KA系列快速接头 RECTUS Series 系列1400KA快速接头

单截止 Single Shut-Off

通径 Nominal Diameter 5.5 = 25 mm2

RECTUS Series 系列 1400KA

流量压力损失表 Chart	特征描述 Technical Description English profile industrial coupling with UltraFlo technology, giving high flow performance. Specially suited to compressed air applications. Brass/steel design developed for industry. Compact dimensions and single handed operation make it suitable for numerous aplications.	优点 Advantages 可单手操， High flow valve. Minimum coupling forces. 替换产品 Interchangeability INDUSTR. INTERCHANGE 1/4" US-MIL-SPEC-C-4109 ISO 6150 B RECTUS 23 + 24 RECTUS 1423 TEMA 1400 CEJN 310, HANSEN 3000 FASTER, GROMELLE 600 PARKER 20 1/4" + 30 1/4" JWL 521 + JWL 531	工作压力 Working Pressure 最大工作压力 35 bar, 最大静态压力的安全系数为4:1。 工作温度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 温度取决于介质 *特殊工况温度产品 当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。
	材料|材质 Material
	阳接头 Coupling	标准Standard
	本体Back Body 阀体Valve Body 滑套Sleeve 阀Valve 弹簧Spring 锁定环Locking Ring 锁定球体Locking Balls 密封圈Seals	铜镀镍 Brass, Nickel Plated 钢 QPQ处理 Steel, QPQ treated 铜镀镍 Brass, Nickel Plated 黄铜 Brass AISI 301 AISI 420 NBR
	阴接头 Plug
	本体 Plug	淬火钢 表面镀镍 Steel Hardened, Nickel Plated
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

阴接头 | 接头体Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	R 1/4	19	65	23	12					标准	1400KAAK13SPN
	R 3/8	19	65	23	12					标准	1400KAAK17SPN
	R 1/2	22	59,5	23	17					标准	1400KAAK21SPN
内螺纹 Female Thread	G 1/4	19	59	23	9					标准	1400KAIW13SPN
	G 3/8	19	59	23	9					标准	1400KAIW17SPN
	G 1/2	24	62	23	12					标准	1400KAIW21SPN
宝塔接头 Hose Barb	6 mm	19	80	23	25					标准	1400KATF06SPN
	8 mm	19	80	23	25					标准	1400KATF08SPN
	10 mm	19	80	23	25					标准	1400KATF10SPN
	13 mm	19	80	23	25					标准	1400KATF13SPN

阳接头 | 插头体 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
宝塔接头 Hose Barb	4 mm		51	14	25					镀镍	23SFTF04MXN
	6 mm		51	14	25					标准	23SFTF06SXN
	6 mm		51	14	25					黄铜	23SFTF06MXX
	8 mm		51	14	25					标准	23SFTF08SXN
	8 mm		51	14	25					黄铜	23SFTF08MXX
	9 mm		51	14	25					标准	23SFTF09SXN
	9 mm		51	14	25					黄铜	23SFTF09MXX
	10 mm		51	14	25					标准	23SFTF10SXN
	10 mm		51	14	25					黄铜	23SFTF10MXX
	13 mm		51	14	25					标准	23SFTF13SXN

阳接头 | 插头体 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
Flex Joint, Male Thread	R 1/4	17	68		11					标准	23FAAK13SPN
外螺纹 Male Thread	R 1/8	13	39		9					标准	23SFAK10SXN
	R 1/4	14	42		12					标准	23SFAK13SXN
	G 1/4	14	42		12					黄铜	23SFAW13MXX
	R 3/8	17	42		12					标准	23SFAK17SXN
	G 3/8	17	42		12					黄铜	23SFAW17MXX
	R 1/2	22	48		17					标准	23SFAK21SXN
内螺纹 Female Thread	G 1/8	14	36		9					标准	23SFIW10SXN
	G 1/4	17	36		9					标准	23SFIW13SXN
	G 1/4	17	36		9					黄铜	23SFIW13MXX
	G 3/8	19	36		9					标准	23SFIW17SXN
	G 3/8	19	36		9					黄铜	23SFIW17MXX
	G 1/2	24	39		12					标准	23SFIW21SXN

更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-8428 2935 或者邮件至：sales@cnmec.biz
