Rectus利达时低压系列接头：黄铜、碳钢1423KA系列快速接头 RECTUS Series 系列1423KA快速接头
Rectus 1423系列优质快换接头，符合ISO 6150 B 标准结构

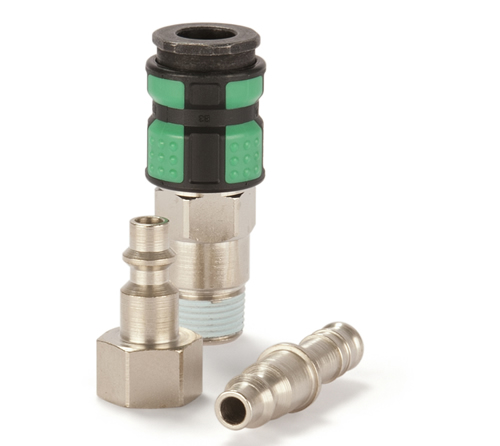

Rectus Tema 1423 series premium industrial coupling

派克优质的快换接头系统，公称通径为5.5mm，用于气动及流体输送应用，承压可达35bar，快换接头符合ISO 6150 B标准结构，目前可供材料为黄铜/碳钢带2件式塑料套筒。派克1423系列快换，是一款优质的 1/4英寸的工业快换，符合ISO 6150 B标准结构。该系列适用于大于平均空气消耗量的压缩空气应用。Rectus1423系列使用单手操作系统。超高流量阀保证最佳流量和较低压降。该系列快换接头使用了非常坚固的，并且符合人体工程学结构，2件式的塑料套筒。Rectus Tema premium industrial coupling 1/4" according to ISO 6150 B. Suitable for compressed air applications with greater than average air consumption.Coupling system with single-hand operation. UltraFlo valve for optimum flow and low pressure drop. Extremely robust and ergonomically shaped, 2-component plastic sleeve.

1423系列的适配阳接头可以在系列23下找到。

Rectus Tema 1423 series premium industrial coupling

市场：
- 机械制造
- 汽车

特点/优点：
- 超高流量阀，实现最佳流量和低压降 - 节能
- 单手操作，方便快捷的连接
- 非常坚固，符合人体工程学的形状，2件式塑料套筒。

性能特点

标称直径 (DN) 5,5
阀门 是
型号 单截止
长度 (MM) 59 高达 80
外六角 (MM) 19, 22, 24
外径 (MM) 26
材料 黄铜
密封材料 NBR
最低工作温度(°C) -20
最高工作温度 (C) 80
最大工作压力 (BAR) 35
流速 (LPM) 940

应用：
- 气动电动工具
- 装配线
- 空气压缩机

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 1423
- Datasheet Series 1423 Single-Shut Off Version made of Brass/Steel

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：黄铜|碳钢|1423KA系列快速接头 RECTUS Series 系列1423KA快速接头

单截止 Single Shut-Off

通径 Nominal Diameter 5.5 = 25 mm2

RECTUS Series 系列 1423KA

流量压力损失表 Chart	特征描述 Technical Description English profile industrial coupling with UltraFlo technology, giving high flow performance. Specially suited to compressed air applications. Brass/steel design developed for industry. Compact dimensions and single handed operation make it suitable for numerous aplications.	优点 Advantages 可单手操，High flow valve. Minimum coupling forces. 替换产品 Interchangeability INDUSTR. INTERCHANGE 1/4" US-MIL-SPEC-C-4109 ISO 6150 B RECTUS 23 + 24 RECTUS 1400 TEMA 1400 CEJN 310, HANSEN 3000 FASTER, GROMELLE 600 PARKER 20 1/4" + 30 1/4" JWL 521 + JWL 531	工作压力 Working Pressure 最大工作压力 35 bar, 最大静态压力的安全系数为4:1。 工作温度 Working Temperature* -20°C up to +80°C (NBR) -20°C up to +80°C (EPDM) -20°C up to +80°C (FKM) 温度取决于介质 *特殊工况温度产品 当温度低于-20°C或者高于+80°C时，需要使用特殊的密封圈，请联系我们。
	材料|材质 Material
	阳接头 Coupling	标准Standard
	本体Back Body 阀体Valve Body 滑套Sleeve 阀Valve 弹簧Spring 锁定环Locking Ring and 锁定球体Locking Balls 密封圈Seals	铜镀镍 Brass, Nickel Plated 钢， QPQ处理 Steel, QPQ treated PA6 + TPE 黄铜 Brass AISI 301 AISI 420 NBR
	阴接头 Plug
	本体 Plug	淬火钢 表面镀镍 Steel Hardened, Nickel Plated
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

阴接头 | 接头体Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	R 1/4	19	65	26	12					Standard	1423KAAK13SPN
	R 3/8	19	65	26	12					Standard	1423KAAK17SPN
	R 1/2	22	59,5	26	17					Standard	1423KAAK21SPN
内螺纹 Female Thread	G 1/4	19	59	26	9					Standard	1423KAIW13SPN
	G 3/8	19	59	26	9					Standard	1423KAIW17SPN
	G 1/2	24	62	26	12					Standard	1423KAIW21SPN
宝塔接头 Hose Barb	6 mm	19	80	26	25					Standard	1423KATF06SPN
	8 mm	19	80	26	25					Standard	1423KATF08SPN
	9 mm	19	80	26	25					Standard	1423KATF09SPN
	10 mm	19	80	26	25					Standard	1423KATF10SPN
	13 mm	19	80	26	25					Standard	1423KATF13SPN

阳接头 | 插头体 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
宝塔接头 Hose Barb	4 mm		51	14	25					Nickel Plated	23SFTF04MXN
	6 mm		51	14	25					Standard	23SFTF06SXN
	6 mm		51	14	25					Brass	23SFTF06MXX
	8 mm		51	14	25					Standard	23SFTF08SXN
	8 mm		51	14	25					Brass	23SFTF08MXX
	9 mm		51	14	25					Standard	23SFTF09SXN
	9 mm		51	14	25					Brass	23SFTF09MXX
	10 mm		51	14	25					Standard	23SFTF10SXN
	10 mm		51	14	25					Brass	23SFTF10MXX
	13 mm		51	14	25					Standard	23SFTF13SXN

阳接头 | 插头体 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
Flex Joint, Male Thread	R 1/4	17	68		11					Standard	23FAAK13SPN
外螺纹 Male Thread	R 1/8	13	39		9					Standard	23SFAK10SXN
	R 1/4	14	42		12					Standard	23SFAK13SXN
	G 1/4	14	42		12					Brass	23SFAW13MXX
	R 3/8	17	42		12					Standard	23SFAK17SXN
	G 3/8	17	42		12					Brass	23SFAW17MXX
	R 1/2	22	48		17					Standard	23SFAK21SXN
内螺纹 Female Thread	G 1/8	14	36		9					Standard	23SFIW10SXN
	G 1/4	17	36		9					Standard	23SFIW13SXN
	G 1/4	17	36		9					Brass	23SFIW13MXX
	G 3/8	19	36		9					Standard	23SFIW17SXN
	G 3/8	19	36		9					Brass	23SFIW17MXX
	G 1/2	24	39		12					Standard	23SFIW21SXN

更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-8428 2935 或者邮件至：sales@cnmec.biz
