Rectus利达时低压系列接头：黄铜|碳钢|14KA系列快速接头 RECTUS Series 14KA快速接头
Parker Rectus 14 Series quick couplings
14系列快换接头，符合ARO设计结构

该系列快换接头，公称直径5.5mm，适用于气压和流体输送应用，承压最高可达35bar。该系列快换接头符合ARO设计结构，在比荷卢国家，瑞士和南非最常见。可供材料：黄铜/碳钢。派克14系列是一款结构坚固的黄铜快换接头，有多种连接选择。该系列的首选应用是压缩空气技术。该系列是黄铜阀芯，因此特别适合用于水的应用。该系列快换接头使用单手操作，经过优化的阳接头设计能够提供更深的插入深度。

与14系列配合连接的阳接头可在22系列下找到。

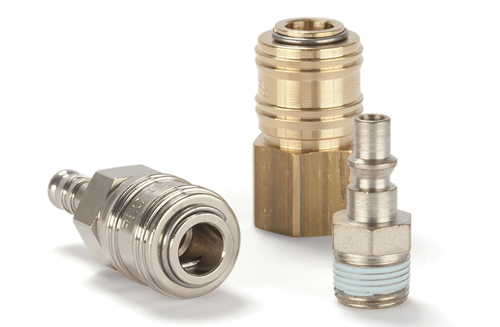

Parker Rectus 14 Series Robust brass coupling

市场：
- 机械制造
- 汽车

特点/优点：
- 单手操作，方便快捷的连接
- 阳接头优化的结构设计，能够提供更大的插入深度

性能特点

标称直径 (DN) 5,5
阀门 是，否
型号 单截止
长度 (MM) 35 高达 60
外六角 (MM) 12 高达 24
外径 (MM) na, 12, 15, 25
密封材料 na, 丁腈橡胶
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 560

应用：
-气动工具
- 管路装配
- 空气压缩机

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 14
- Datasheet Series 14 Single-Shut Off Version made of Brass/Steel

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：黄铜|碳钢|14KA系列快速接头 RECTUS Series 系列14KA快速接头

单截止 Single Shut-Off

通径 Nominal Diameter 5.5 = 25 mm2

RECTUS Series 系列 14KA

阴接头 | 接头体Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	G 1/4	22	43	25	9					标准	14KAAW13MPX
	G 1/4	22	43	25	9					铜镀镍	14KAAW13MPN
	G 3/8	22	43	25	9					标准	14KAAW17MPX
	G 3/8	22	43	25	9					铜镀镍	14KAAW17MPN
	G 1/2	22	46	25	12					标准	14KAAW21MPX
	G 1/2	22	46	25	12					铜镀镍	14KAAW21MPN
内螺纹 Female Thread	G 1/4	22	43	25	9					标准	14KAIW13MPX
	G 1/4	22	43	25	9					铜镀镍	14KAIW13MPN
	G 3/8	22	43	25	9					标准	14KAIW17MPX
	G 3/8	22	43	25	9					铜镀镍	14KAIW17MPN
	G 1/2	24	46	25	12					标准	14KAIW21MPX
	G 1/2	24	46	25	12					铜镀镍	14KAIW21MPN
宝塔接头 Hose Barb	6 mm	21	60	25	25					标准	14KATF06MPX
	6 mm	21	60	25	25					铜镀镍	14KATF06MPN
	8 mm	21	60	25	25					标准	14KATF08MPX
	8 mm	21	60	25	25					铜镀镍	14KATF08MPN
	9 mm	21	60	25	25					标准	14KATF09MPX
	9 mm	21	60	25	25					铜镀镍	14KATF09MPN
	10 mm	21	60	25	25					标准	14KATF10MPX
	10 mm	21	60	25	25					铜镀镍	14KATF10MPN
	13 mm	21	60	25	25					标准	14KATF13MPX
	13 mm	21	60	25	25					铜镀镍	14KATF13MPN

阳接头 | 插头 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
宝塔接头 Hose Barb	6 mm		49	12	25					标准	22SFTF06SXN
	6 mm		49	12	25					黄铜	22SFTF06MXX
	6 mm		49	12	25					铜镀镍	22SFTF06MXN
	8 mm		49	12	25					标准	22SFTF08SXN
	8 mm		49	12	25					黄铜	22SFTF08MXX
	8 mm		49	12	25					铜镀镍	22SFTF08MXN
	10 mm		49	12	25					标准	22SFTF10SXN
	10 mm		49	12	25					黄铜	22SFTF10MXX
	10 mm		49	12	25					铜镀镍	22SFTF10MXN
	13 mm		49	15	25					标准	22SFTF13SXN
	13 mm		49	15	25					黄铜	22SFTF13MXX
	13 mm		49	15	25					铜镀镍	22SFTF13MXN

阳接头 | 插头 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	R 1/4	14	41		12					标准	22SFAK13SXN
	G 1/4	14	41		12					黄铜	22SFAK13MXX
	G 1/4	14	41		12					铜镀镍	22SFAK13MXN
	R 3/8	17	41		12					标准	22SFAK17SXN
		14	41		12					黄铜	22SFAK17MXX
		17	41		12					铜镀镍	22SFAK17MXN
	R 1/2	22	46		17					标准	22SFAK21SXN
		22	46		17					黄铜	22SFAK21MXX
		22	46		17					铜镀镍	22SFAK21MXN
内螺纹 Female Thread	G 1/4	17	35		9					标准	22SFIW13SXN
	G 1/4	17	35		9					黄铜	22SFIW13MXX
	G 1/4	17	35		9					铜镀镍	22SFIW13MXN
	G 3/8	19	35		10					标准	22SFIW17SXN
	G 3/8	19	35		10					黄铜	22SFIW17MXX
	G 3/8	19	35		10					铜镀镍	22SFIW17MXN

更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-8428 2935 或者邮件至：sales@cnmec.biz
