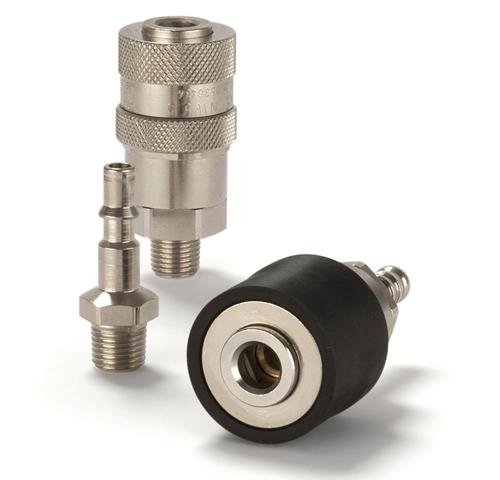

Rectus利达时低压系列接头：黄铜、碳钢 18KA系列快速接头 RECTUS Series 系列18KA快速接头
Rectus优质的安全型快换接头带自排气功能，18系列快换接头

Parker派克优质的安全型快换接头18系列带自排气功能，是一款安全可靠的接头。其自排气功能一般在快换断开时起作用，可避免断开瞬间受压软管危险甩动的风险。当第一次往回拉母头套筒时，快换公头松脱，但是整个接头依然保持锁紧状态；母头阀芯闭合，同时空气从受压管路释放出来。此时，再次往回拉母头套筒，快换才会安全地断开连接。该系统符合ISO 4414 – – 一个对工作现场安全要求极高的标准。

可在18系列里面找到与带自排放功能的18系列母头对应的公头。

优质的安全型快换接头带自排气功能，公称通径为5.5mm，可用于最高压力为8bar的气动应用。
该快换接头符合ISO C标准结构，可提供黄铜/碳钢材料

市场：
- 加工机械
- 汽车工业

特征/优势：
- 安全型快换，带自排放装置
- 由于自排放功能，不会发生断开瞬间受压软管危险甩动的情况

性能特点

标称直径 (DN) 5,5
阀门 是，否
型号 自排气
长度 (MM) 41直到 81
外六角 (MM) 17直到 24
外径 (MM) na, 13, 30
材料 黄铜，碳钢
密封材料 无，NBR
最低工作温度(°C) -20
最高工作温度 (C) 60
最大工作压力 (BAR) 8

应用：
- 气动工具
- 气动空气管路系统
- 装配管路

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：黄铜|碳钢|18KA系列快速接头 RECTUS Series 系列18KA快速接头

单截止 Single Shut-Off

通径 Nominal Diameter 5.5 = 25 mm2

RECTUS Series 系列 18KA

流量压力损失表 Chart	特征描述 Technical Description ISO 6150 C industrial coupling with UltraFlo technology. Robust design. The steel sleeve counters oscillating forces. System has limited use for liquids (steel sleeve/zinc die cast valve).	优点 Advantages 可单手操，Innovative valve technology. Plug design optimised through greater insert depth. High flow valve. 替换产品 Interchangeability CEJN 291 OETIKER ISO 6150 C	工作压力 Working Pressure 最大工作压力 35 bar, 最大静态压力的安全系数为4:1。 工作温度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 温度取决于介质 *特殊工况温度产品 当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。
	材料|材质 Material
	阳接头 Coupling	标准Standard
	本体Back Body 阀体Valve Body 滑套Sleeve 阀Valve 内套筒 Inner Sleeve 弹簧板 Spring Plate 弹簧和锁定环Spring & Locking Ring 锁定球体Locking Balls 密封圈Seals	铜镀镍 Brass, Nickel Plated 铜镀镍 Brass Nickel Plated 淬火钢 表面镀镍 Steel Hardened, Nickel Plated 压铸镀锌，镀镍表面 Zinc Diecasting, Nickel Plated 黄铜 Brass 黄铜 Brass AISI 301 AISI 420 NBR
	阴接头 Plug
	本体 Plug	淬火钢 表面镀镍 Steel Hardened, Nickel Plated
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

阴接头 | 接头体Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	R 1/4	19	63	23	12					标准	18KAAK13MPN
	R 3/8	19	62	23	12					标准	18KAAK17MPN
	R 1/2	22	63	23	17					标准	18KAAK21MPN
内螺纹 Female Thread	G 1/4	19	58	23	9					标准	18KAIW13MPN
	G 3/8	19	57	23	9					标准	18KAIW17MPN
	G 1/2	24	60	23	12					标准	18KAIW21MPN
宝塔接头 Hose Barb	6 mm	19	76	23	25					标准	18KATF06MPN
	8 mm	19	76	23	25					标准	18KATF08MPN
	10 mm	19	76	23	25					标准	18KATF10MPN
	13 mm	19	76	23	25					标准	18KATF13MPN

阳接头 | 插头体 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
宝塔接头 Hose Barb	6 mm		59	12	25					标准	18SFTF06SXN
	8 mm		59	12	25					标准	18SFTF08SXN
	10 mm		59	12	25					标准	18SFTF10SXN

阳接头 | 插头体 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	G 1/4	17	41		9					标准	18SFAW13SXN
	G 3/8	19	41		9					标准	18SFAW17SXN
内螺纹 Female Thread	G 1/4	17	43		9					标准	18SFIW13SXN
	G 3/8	19	44		9					标准	18SFIW17SXN
