Rectus利达时低压系列接头：黄铜、碳钢19KA系列快速接头 RECTUS Series 系列19KA快速接头
派克超级优质的19系列快换，符合英国工业标准结构

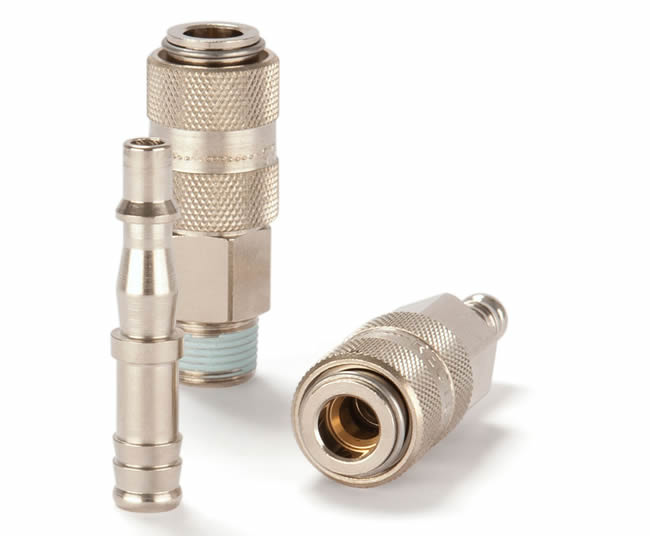

Rectus 19系列优质的快换接头，公称通径为 5.5mm，用于气动及流体输送应用，最高压力可达35 bar。该快换接头符合英国工业标准结构，可提供黄铜/碳钢材料。派克快换接头使用超高流量阀，保证了其优异的流量性能和最低的压降。该系列快换接头符合英国工业标准结构，使用方便，可单手操作，因此能够简单快速地进行管路连接。该系列快换接头结构坚固，重量轻，适合于气动应用场合。碳钢材料的母头套筒可对抗震荡力，结构优化的公头导针可保证插入深度。

Rectus 19系列优质的快换接头

市场：
- 建筑机械
- 工业

特征/优势：
- UltraFlo 超高流量阀，保证了其优异的流量性能和最低的压降
- 碳钢材料的母头套筒承受一定的震荡力
- 单手操作系统，连接时简单快速

性能特点

标称直径 (DN) 5,5
阀门 是, 否
型号 单截止
长度 (MM) 46 高达 76
外六角 (MM) 14 高达 24
外径 (MM) na, 12, 23
材料 黄铜，碳钢
密封材料 na, NBR
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 660

应用：
- 气动工具
- 装配管路
- 空气压缩机

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 19
- Datasheet Series 19 Single-Shut-Off Version made of Brass/Steel

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：黄铜|碳钢|19KA系列快速接头 RECTUS Series 系列19KA快速接头

单截止 Single Shut-Off

通径 Nominal Diameter 5.5 = 25 mm2

RECTUS Series 系列 19KA

流量压力损失表 Chart	特征描述 Technical Description English profile industrial coupling with UltraFlo technology, giving high flow performance. Specially suited to compressed air applications. Brass/steel design developed for industry. Compact dimensions and single handed operation make it suitable for numerous aplications.	优点 Advantages 可单手操，Plug design optimised through greater insert depth. High flow valve. 替换产品 Interchangeability PCL 60 (UK)	工作压力 Working Pressure 最大工作压力 35 bar, 最大静态压力的安全系数为4:1。 工作温度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 温度取决于介质 *特殊工况温度产品 当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。
	材料|材质 Material
	阳接头 Coupling	标准 Standard
	本体Back Body 阀体Valve Body 滑套Sleeve 阀Valve 内套筒 Inner Sleeve 弹簧板 Spring Plate 弹簧和锁定环Spring & Locking Ring 锁定球体Locking Balls 密封圈Seals	铜镀镍 Brass, Nickel Plated 铜镀镍 Brass Nickel Plated 淬火钢 表面镀镍 Steel Hardened, Nickel Plated 压铸镀锌，镀镍表面 Zinc Diecasting, Nickel Plated 黄铜 Brass 黄铜 Brass AISI 301 AISI 420 NBR
	阴接头 Plug
	本体 Plug	淬火钢 表面镀镍 Steel Hardened, Nickel Plated
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

阴接头 | 接头体Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	R 1/4	19	63	23	12					标准	19KAAK13MPN
	R 3/8	19	62	23	12					标准	19KAAK17MPN
	R 1/2	22	68	23	17					标准	19KAAK21MPN
内螺纹 Female Thread	G 1/4	19	58	23	9					标准	19KAIW13MPN
	G 3/8	19	58	23	9					标准	19KAIW17MPN
	G 1/2	24	60	23	12					标准	19KAIW21MPN
宝塔接头 Hose Barb	6 mm	19	76	23	25					标准	19KATF06MPN
	8 mm	19	76	23	25					标准	19KATF08MPN
	10 mm	19	76	23	25					标准	19KATF10MPN
	13 mm	19	76	23	25					标准	19KATF13MPN

阳接头 | 插头体 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
宝塔接头 Hose Barb	6 mm		60	12	25					标准	19SFTF06SXN
	8 mm		60	12	25					标准	19SFTF08SXN
	10 mm		60	12	25					标准	19SFTF10SXN

阳接头 | 插头体 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	R 1/4	14	50		12					标准	19SFAK13SXN
	R 3/8	17	50		12					标准	19SFAK17SXN
内螺纹 Female Thread	G 1/4	17	46		9					标准	19SFIW13SXN
	G 3/8	19	47		9					标准	19SFIW17SXN

阴接头 | 接头体Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	R 1/4	19	63	23	12					标准	17KAAK13SPN
	R 3/8	19	62	23	12					标准	17KAAK17SPN
	R 1/2	22	63	23	17					标准	17KAAK21SPN

更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-8428 2935 或者邮件至：sales@cnmec.biz
