Rectus利达时低压系列接头：黄铜、碳钢 209KL系列干式无泄漏型快速接头

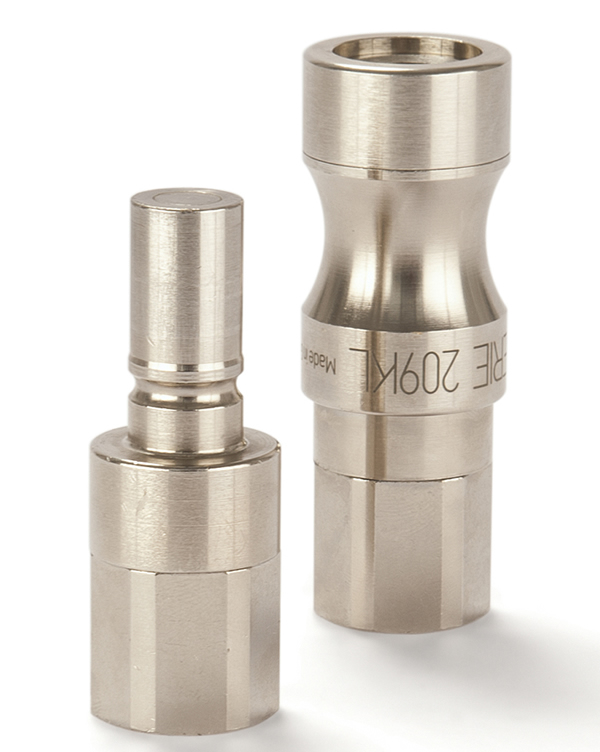

RECTUS Series 系列209KL干式无泄漏型快速接头
Rectus 209系列，无溢流型快换连接系统，符合派克设计结构
Rectus 209KL Quick connect coupling Dry-break coupling systems

Rectus 209系列是无溢流型快换连接系统，公称通径为9mm，用于气动以及流体输送系统，可用于敏感环境应用，承压可达15bar，目前可提供材料：黄铜或者不锈钢。派克的无溢流型快换系统可用于敏感环境应用，如分析技术，水冷系统，轨道交通系统以及严苛的介质应用当中。 该系列快换连接系统可使用单手操作，独特的设计保证了极低的溢流量以及最小的死区。该接头的独特设计保证了，当连接时，绝对不会有空气侵入系统，以及断开时，几乎看不到阀芯表面残留的液体。

Rectus 209系列是无溢流型快换连接系统

市场：
- 生命科学
- 过程控制
- 电子冷却
- 工业
- 食品和饮料

特点/优点：
- 无溢流型设计，保证了断开时极低的液体残留量
- 单手操作系统，可保证简单快速地连接
- 符合人体工程学的套筒设计，能够保证方便操作
- 低连接力
- 使用颈圈的设计，能够保护阀芯本体
- 洁净，平整的表面（RZ16）
- 高真空承受力

性能特点

标称直径 (DN) 9
阀门 是
型号 平面密封
长度 (MM) 79,5 高达 94
外六角 (MM) 27, 32
外径 (MM) na, 33
密封材料 na，丁腈橡胶，氟橡胶
最低工作温度(°C) -15, -20
最高工作温度 (C) 100, 200
最大工作压力 (BAR) 15
流速 (LPM) 1890
应用类型 气动系统及流体输送

应用：
- 实验室供气系统
- 冷却或者电子元件
- 真空应用
- 食品及化工过程
- 水及冷却回路

LITERATURE AND REFERENCE MATERIALS

- Catalogue Page Parker Rectus Series 209
- Datasheet Series 209 Dry Break Version
- Market Brochure - Transportation Railway

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：黄铜|碳钢|209KL系列干式无泄漏型快速接头 RECTUS Series 系列209KL干式无泄漏型快速接头

干式无泄漏型 Dry-Break

通径 Nominal Diameter 9 = 63.5 mm2

RECTUS Series 系列 209KL

流量压力损失表 Chart	特征描述 Technical Description Dry-break coupling systems, which stand out for their extremely low leakage rates and a minimum volume of dead space. No air locks whatsoever during connecting and negligible film of channelled medium on the valve bodies when disconnecting. Coupling systems for applications in sensitive environments, such as in analysis technology, cooling circuits, transport systems and many applications with aggressive medium.	优点 Advantages Single handed operation. Easy handling. Ergonomic sleeve shape. Low connecting forces. Valve body protected by collar design. Extremely low dead volume remainings. 替换产品 Interchangeability RECTUS Design	工作压力 Working Pressure 最大工作压力 15 bar, 最大静态压力的安全系数为4:1。 工作温度 Working Temperature* -20°C up to +100°C (NBR) 温度取决于介质 *特殊工况温度产品 当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。
	材料|材质 Material
	阳接头 Coupling	标准Standard
	Back Body Valve Body Sleeve Valve Sping and Locking Ring Locking Balls Seals	Brass, nickel plated Brass, nickel plated Brass, nickel plated Brass, nickel plated AISI 303 AISI 420 NBR
	Plug
	Plug Profil Back Body Valve Spring Seal	Brass, nickel plated Brass, nickel plated Brass, nickel plated AISI 303 NBR
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

Couplings	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
内螺纹 Female Thread	G 1/2	27	92	33	14					Standard	209KLIW21MPN
	G 3/4	32	94	33	14					Standard	209KLIW26MPN

Valved Plugs	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
内螺纹 Female Thread	G 1/2	27	79,5		14					Standard	209SLIW21MPN
	G 3/4	32	81,5		14					Standard	209SLIW26MPN

更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-84282935 或者邮件至：sales@cnmec.biz
