Rectus利达时低压系列接头：黄铜和碳钢21KA系列快速接头 RECTUS Series 系列21KA快速接头

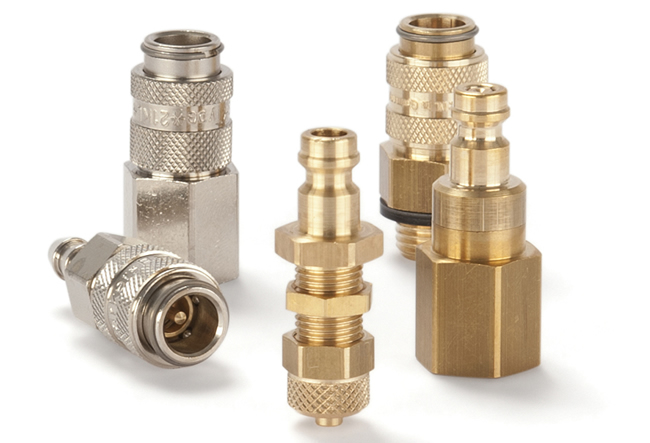

Rectus 21系列快换接头，目前世界上最通用的快换类型

Parker派克21系列迷你型工业快换接头，是在此公称通径下，目前国际上最流行的结构。该系列快换接头对于流体以及气体介质的通流性能表现超过市场平均水平。
该系列快换接头可使用单手进行操作。21系列表现出众，其尺寸小，但是材料及阀芯的选择范围广 。

Rectus 21系列快换接头公称通径为5mm，用于气动以及流体输送的应用，承压可达35bar。
该系列快换接头是此通径下目前国际上最流行的结构，目前可供材料为黄铜或者不锈钢。

市场：
- 机械工程
- 工业
- 物料搬运
- 运输
- 汽车
- 生命科学
- 过程
- 食品和饮料
- 救援设备
- 航空航天

性能特点

标称直径 (DN) 5
阀门 是, 否
外六角 (MM) 12 高达 22
外径 (MM) 3 高达 24
密封材料 丁腈橡胶，氟橡胶
最低工作温度(°C) -15, -20
最高工作温度 (C) 100, 200
流速 (LPM) 310, 560

特点/优点：
- 迷你型工业快换接头
- 单手操作，可用于简便快速地连接
- 世界范围内最常用的阳接头结构设计
- 多种材料形式，阀芯形式以及尾端连接形式可选

应用：
- 喷涂应用
- 流体输送
- 实验室气体供应
- 真空应用
- 食品及化工过程
- 水及冷却回路
- 自动化

- LITERATURE AND REFERENCE MATERIALS
Catalogue Page Parker Rectus Series 21 Brass/Steel
Catalogue Page Parker Rectus Series 21 Stainless Steel
Datasheet Series 21 Double-Shut-Off Version
Datasheet Series 21 DryBreak Version
Datasheet Series 21 Single-Shut-Off Version
Market Brochure - Transportation Railway

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：黄铜|碳钢|21KA系列快速接头 RECTUS Series 系列21KA快速接头

单截止 Single Shut-Off

通径 Nominal Diameter 5 = 20 mM2

RECTUS Series 系列 21KA

流量压力损失表 Chart	特征描述 Technical Description Mini industrial coupling, the world‘s most commonly used profile. Above average flow performance for liquid and gaseous media. Large band width in materials and valve variants.	优点 Advantages 可单手操Single handed operation. Small dimensions. All versions interchangeable. 替换产品 Interchangeability RECTUS 90 CAMOZZI EWO KAN	工作压力 Working Pressure 最大工作压力 35 bar, 最大静态压力的安全系数为4:1。 工作温度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 0°C up to +316°C (FFKM) 温度取决于介质 *特殊工况温度产品 当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。
	材料|材质 Material
	阳接头 Coupling	标准Standard	铜镀镍Nickel Plated
	本体Back Body 阀体Valve Body 滑套Sleeve 阀Valve 弹簧和锁定环Spring & Locking Ring 锁定球体Locking Balls 密封圈Seals	黄铜 Brass 黄铜 Brass 黄铜 Brass 黄铜 Brass AISI 301 AISI 420 NBR	铜镀镍 Nickel Plated 铜镀镍 Nickel Plated 铜镀镍 Nickel Plated 黄铜 Brass AISI 301 AISI 420 NBR
	阴接头 Plug
	本体 Plug	铜 Brass	铜镀镍 Brass, Nickel Plated
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

阴接头 | 接头体Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	G 1/8	14	36	16	7					标准	21KAAW10MPX
	G 1/8	14	36	16	7					铜镀镍	21KAAW10MPN
	G 1/4	17	38	16	9					标准	21KAAW13MPX
	G 1/4	17	38	16	9					铜镀镍	21KAAW13MPN
	G 3/8	19	38	16	9					标准	21KAAW17MPX
	G 3/8	19	38	16	9					铜镀镍	21KAAW17MPN
	M12x1,5	17	39	16	10					标准	21KAAD12MPX
	M12x1,5	17	39	16	10					铜镀镍	21KAAD12MPN
	M14x1,5	17	39	16	10					标准	21KAAD14MPX
	M14x1,5	17	39	16	10					铜镀镍	21KAAD14MPN
内螺纹 Female Thread	G 1/8	14	36	16	9					标准	21KAIW10MPX
	G 1/8	14	36	16	9					铜镀镍	21KAIW10MPN
	G 1/4	17	38	16	9					标准	21KAIW13MPX
	G 1/4	17	38	16	9					铜镀镍	21KAIW13MPN
	G 3/8	19	38	16	9					标准	21KAIW17MPX
	G 3/8	19	38	16	9					铜镀镍	21KAIW17MPN
	M12x1,5	17	38	16	6					标准	21KAIM12MPX
	M12x1,5	17	38	16	6					铜镀镍	21KAIM12MPN
	M14x1,5	17	38	16	6					标准	21KAIM14MPX
	M14x1,5	17	38	16	6					铜镀镍	21KAIM14MPN
Front Panel Installation Hose Barb Panel Mount	4 mm	22	46	24	17	16	24	5	M20x1	标准	21KATE04MPX
	4 mm	22	46	24	17	16	24	5	M20x1	铜镀镍	21KATE04MPN
	6 mm	22	46	24	17	16	24	5	M20x1	标准	21KATE06MPX
	6 mm	22	46	24	17	16	24	5	M20x1	铜镀镍	21KATE06MPN
	8 mm	22	46	24	17	16	24	5	M20x1	标准	21KATE08MPX
	8 mm	22	46	24	17	16	24	5	M20x1	铜镀镍	21KATE08MPN
	9 mm	22	46	24	17	16	24	5	M20x1	标准	21KATE09MPX
	9 mm	22	46	24	17	16	24	5	M20x1	铜镀镍	21KATE09MPN
	10 mm	22	46	24	17	16	24	5	M20x1	标准	21KATE10MPX
	10 mm	22	46	24	17	16	24	5	M20x1	铜镀镍	21KATE10MPN
Plastic Hose Connection with Spring Guard	4x6 mm	14	125	16	7	6			M10x1	标准	21KAKK06MPX
	4x6 mm	14	125	16	7	6			M10x1	铜镀镍	21KAKK06MPN
	6x8 mm	14	130	16	7	6			M12x1	标准	21KAKK08MPX
	6x8 mm	14	130	16	7	6			M12x1	铜镀镍	21KAKK08MPN
Plastic Hose Connection	4x6 mm	14	42	16	7	6			M10x1	标准	21KAKO06MPX
	4x6 mm	14	42	16	7	6			M10x1	铜镀镍	21KAKO06MPN
	6x8 mm	14	42	16	7	6			M12x1	标准	21KAKO08MPX
	6x8 mm	14	42	16	7	6			M12x1	铜镀镍	21KAKO08MPN
Panel Mount Plastic Hose Connection	4x6 mm	14	54	16	7	18	12	3	M10x1	标准	21KAKS06MPX
	4x6 mm	14	54	16	7	18	12	3	M10x1	铜镀镍	21KAKS06MPN
	6x8 mm	17	54	16	7	18	17	4	M12x1	标准	21KAKS08MPX
	6x8 mm	17	54	16	7	18	17	4	M12x1	铜镀镍	21KAKS08MPN
Push-In	6 mm	14	43,5	16,15						铜镀镍	21KARP06MPN
	8 mm	17	48	16,15						铜镀镍	21KARP08MPN
Front Panel Installation, Plastic Hose Panel Mount	4x6 mm	22	42	24	7	16	24	5	M20x1	标准	21KAKE06MPX
	4x6 mm	22	42	24	7	16	24	5	M20x1	铜镀镍	21KAKE06MPN
	6x8 mm	22	42	24	7	16	24	5	M20x1	标准	21KAKE08MPX
	6x8 mm	22	42	24	7	16	24	5	M20x1	铜镀镍	21KAKE08MPN
宝塔接头 Hose Barb	4 mm	14	46	16	17					标准	21KATF04MPX
	4 mm	14	46	16	17					铜镀镍	21KATF04MPN
	6 mm	14	46	16	17					标准	21KATF06MPX
	6 mm	14	46	16	17					铜镀镍	21KATF06MPN
	8 mm	14	46	16	17					标准	21KATF08MPX
	8 mm	14	46	16	17					铜镀镍	21KATF08MPN
	9 mm	14	46	16	17					标准	21KATF09MPX
	9 mm	14	46	16	17					铜镀镍	21KATF09MPN
	10 mm	14	46	16	17					标准	21KATF10MPX
	10 mm	14	46	16	17					铜镀镍	21KATF10MPN
	6 mm	14	50	16	20					标准	21KATP06MPX
	6 mm	14	50	16	20					铜镀镍	21KATP06MPN
Panel Mount, Hose Barb	4 mm	12	60	16	17	14	12	4	M10x1	标准	21KATS04MPX
	4 mm	12	60	16	17	14	12	4	M10x1	铜镀镍	21KATS04MPN
	5 mm	17	60	16	17	14	17	4	M12x1	标准	21KATS05MPX
	5 mm	17	60	16	17	14	17	4	M12x1	铜镀镍	21KATS05MPN
	6 mm	17	60	16	17	14	17	4	M12x1	标准	21KATS06MPX
	6 mm	17	60	16	17	14	17	4	M12x1	铜镀镍	21KATS06MPN
	8 mm	17	60	16	17	14	17	4	M12x1	标准	21KATS08MPX
	8 mm	17	60	16	17	14	17	4	M12x1	铜镀镍	21KATS08MPN
	9 mm	17	60	16	17	14	19	4	M12x1	标准	21KATS09MPX
	9 mm	17	60	16	17	14	19	4	M12x1	铜镀镍	21KATS09MPN
	10 mm	17	60	16	17	14	19	4	M14x1	标准	21KATS10MPX
	10 mm	17	60	16	17	14	19	4	M14x1	铜镀镍	21KATS10MPN

阳接头 | 接头 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
Plastic Hose Connection with Spring Guard	4x6 mm		115		6	6			M10x1	标准	21SFKK06MXX
	4x6 mm		115		6	6			M10x1	铜镀镍	21SFKK06MXN
	6x8 mm		120		6	6			M12x1	标准	21SFKK08MXX
	6x8 mm		120		6	6			M12x1	铜镀镍	21SFKK08MXN
Plastic Hose Connection	4x6 mm		32	10	6	6			M10x1	标准	21SFKO06MXX
	4x6 mm		32	10	6	6			M10x1	铜镀镍	21SFKO06MXN
	6x8 mm		32	12	6	6			M12x1	标准	21SFKO08MXX
	6x8 mm		32	12	6	6			M12x1	铜镀镍	21SFKO08MXN
	8x10 mm	17	36		9	8			M16x1	标准	21SFKO10MXX
	8x10 mm	17	36		9	8			M16x1	铜镀镍	21SFKO10MXN
	8x12 mm	17	36		9	8			M16x1	标准	21SFKO12MXXS
	8x12 mm	17	36		9	8			M16x1	铜镀镍	21SFKO12MXNS
Panel Mount Plastic Hose Connection	4x6 mm	14	43		7	18	12	3	M10x1	标准	21SFKS06MXX
	4x6 mm	14	43		7	18	12	3	M10x1	铜镀镍	21SFKS06MXN
	6x8 mm	14	44		7	18	17	4	M12x1	标准	21SFKS08MXX
	6x8 mm	14	44		7	18	17	4	M12x1	铜镀镍	21SFKS08MXN
Push-In	6 mm	14	32,8		13,2					铜镀镍	21SFRP06MPN
	8 mm	17	37		15,4					铜镀镍	21SFRP08MPN
宝塔接头 Hose Barb	4 mm		32	9	17					标准	21SFTF04MXX
	4 mm		32	9	17					铜镀镍	21SFTF04MXN
	5 mm		32	9	17					标准	21SFTF05MXX
	5 mm		32	9	17					铜镀镍	21SFTF05MXN
	6 mm		32	9	17					标准	21SFTF06MXX
	6 mm		32	9	17					铜镀镍	21SFTF06MXN
	8 mm		32	9	17					标准	21SFTF08MXX
	8 mm		32	9	17					铜镀镍	21SFTF08MXN
	9 mm		33	10	17					标准	21SFTF09MXX
	9 mm		33	10	17					铜镀镍	21SFTF09MXN
	10 mm		33	12	17					标准	21SFTF10MXX
	10 mm		33	12	17					铜镀镍	21SFTF10MXN
	6 mm		36	16	20					标准	21SFTP06MXX
	6 mm		36	16	20					铜镀镍	21SFTP06MXN
Panel Mount, Hose Barb	4 mm	14	50		17	14	14	4	M10x1	标准	21SFTS04MXX
	4 mm	14	50		17	14	14	4	M10x1	铜镀镍	21SFTS04MXN
	5 mm	14	50		17	14	17	4	M12x1	标准	21SFTS05MXX
	5 mm	14	50		17	14	17	4	M12x1	铜镀镍	21SFTS05MXN
	6 mm	14	50		17	14	17	4	M12x1	标准	21SFTS06MXX
	6 mm	14	50		17	14	17	4	M12x1	铜镀镍	21SFTS06MXN
	8 mm	14	50		17	14	17	4	M12x1	标准	21SFTS08MXX
	8 mm	14	50		17	14	17	4	M12x1	铜镀镍	21SFTS08MXN
	9 mm	14	50		17	14	17	4	M12x1	标准	21SFTS09MXX
	9 mm	14	50		17	14	17	4	M12x1	铜镀镍	21SFTS09MXN
	10 mm	17	50		17	14	19	4	M14x1	标准	21SFTS10MXX
	10 mm	17	50		17	14	19	4	M14x1	铜镀镍	21SFTS10MXN

阳接头 | 接头 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	G 1/8	14	25		7					标准	21SFAW10MXX
	G 1/8	14	25		7					铜镀镍	21SFAW10MXN
	G 1/4	17	28		9					标准	21SFAW13MXX
	G 1/4	17	28		9					铜镀镍	21SFAW13MXN
	G 3/8	17	28		9					标准	21SFAW17MXX
	G 3/8	17	28		9					铜镀镍	21SFAW17MXN
	M10x1	14	26		8					标准	21SFAD10MXX
	M10x1	14	26		8					铜镀镍	21SFAD10MXN
	M12x1,5	17	28		10					标准	21SFAD12MXX
	M12x1,5	17	28		10					铜镀镍	21SFAD12MXN
	M14x1,5	17	28		10					标准	21SFAD14MXX
	M14x1,5	17	28		10					铜镀镍	21SFAD14MXN
内螺纹 Female Thread	G 1/8	14	25		8					标准	21SFIW10MXX
	G 1/8	14	25		8					铜镀镍	21SFIW10MXN
	G 1/4	17	25		9					标准	21SFIW13MXX
	G 1/4	17	25		9					铜镀镍	21SFIW13MXN
	G 3/8	19	26		9					标准	21SFIW17MXX
	G 3/8	19	26		9					铜镀镍	21SFIW17MXN
	M10x1	14	26		9					标准	21SFIM10MXX
	M10x1	14	26		9					铜镀镍	21SFIM10MXN
	M12x1,5	17	27		10					标准	21SFIM12MXX
	M12x1,5	17	27		10					铜镀镍	21SFIM12MXN
	M14x1,5	17	27		10					标准	21SFIM14MXX
	M14x1,5	17	27		10					铜镀镍	21SFIM14MXN

更多Rectus 快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-8428 2935 或者邮件至：sales@cnmec.biz
