Rectus利达时低压系列接头：黄铜|碳钢|23KA系列快速接头 RECTUS Series 系列23KA快速接头
Parker Rectus Series 23系列优质快换接头，符合ISO 6150 B 标准结构

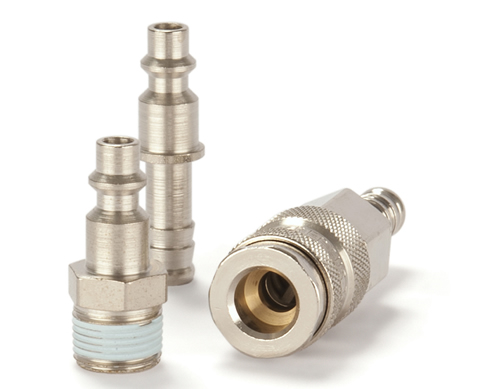

Parker Rectus Series 23 industrial coupling
派克优质的快换接头系统，公称通径为5.5mm，用于气动及流体输送应用，承压可达35bar，快换接头符合ISO 6150 B标准结构以及美国 US MIL-SPEC 4109标准，目前可供材料为黄铜/碳钢。派克23系列快换，是一款优质的1/4英寸的工业快换，符合ISO 6150 B以及US MIL-SPE+D13C 4109标准结构。该系列特别适用于在工业中气体介质的使用。23系列使用单手操作系统。超高流量阀保证最佳流量和低压降。其碳钢套筒能够承受震荡力作用，阳接头的长导向作用能够确保高插入深度。
Parker Rectus Series 23 industrial coupling
市场：
-机械工程
- 汽车
- 航空航天
特点/优点：
- 超高流量阀芯可实现最佳流量和低压降
- 碳钢套筒能够承受震荡力作用
- 单手操作，方便快捷的连接
- 快换连接系统符合ISO 6150 B 以及US MIL-SPEC 4109标准
性能特点
标称直径 (DN) 5,5
阀门 是，否
型号 单截止
长度 (MM) 36 高达 163
外六角 (MM) 13 高达 24
外径 (MM) na, 14, 23
密封材料 na, NBR
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 900
应用：
- 气动电动工具
- 管路装配
- 空气压缩机
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 23 industrial coupling
- Datasheet Series 23 Single-Shut-Off Version made of Brass/Steel-
Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。
Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.
Rectus利达时低压系列接头：黄铜|碳钢|23KA系列快速接头 RECTUS Series 系列23KA快速接头
 |
单截止
Single Shut-Off |
通径 Nominal Diameter
5.5 = 25 mm2 |
|
RECTUS Series 系列
23KA |
流量压力损失表
Chart
 |
特征描述
Technical Description
1/4"
industrial coupling with UltraFlo technology in accordance with ISO 6150
B and US Mil. Spec. 4109. Especially suitable for use with gaseous media
in industry. Steel sleeve counters oscillating forces. Special variants
with brass valve for use with liquids.. |
优点 Advantages
High flow performance with low
pressure drop and a multitude of connection options.
替换产品
Interchangeability
INDUSTR. INTERCHANGE 1/4"
US-MIL-SPEC-C-4109
ISO 6150 B
RECTUS 24, RECTUS 1400/1423
TEMA
1400
CEJN 310, HANSEN 3000
FASTER, GROMELLE 600
PARKER 20 1/4" +
30 1/4"
JWL 521 + JWL 531 |
工作压力 Working Pressure
最大工作压力 35 bar,
最大静态压力的安全系数为4:1。
工作温度 Working Temperature*
-20°C ~ +100°C (NBR)
-40°C ~
+120/150°C (EPDM)
-15°C ~ +200°C
(FKM)
温度取决于介质
*特殊工况温度产品
当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。 |
| 材料|材质 Material |
|
|
| 阳接头 Coupling |
标准 Standard |
本体Back Body
阀体Valve Body
滑套Sleeve
阀Valve
内套筒 Inner
Sleeve
弹簧板 Spring Plate
弹簧和锁定环Spring & Locking
Ring
锁定球体Locking Balls
密封圈Seals |
铜镀镍 Brass, Nickel Plated
铜镀镍 Brass Nickel Plated
淬火钢
表面镀镍 Steel Hardened, Nickel Plated
压铸镀锌，镀镍表面 Zinc Diecasting, Nickel
Plated
黄铜 Brass
黄铜 Brass
AISI 301
AISI 420
NBR |
| 阴接头 Plug |
|
|
| 本体 Plug |
淬火钢 表面镀镍 Steel Hardened, Nickel Plated |
| 相关文档 Documents |
|
|
安全须知
Safety Instructions |
安装及维护说明
Installation & Maintenance |
操作说明
Operating
instructions |
阴接头 | 接头体Couplings |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材质 |
订货号 |
外螺纹 Male Thread
|
R 1/4 |
19 |
61 |
23 |
12 |
|
|
|
|
标准 |
23KAAK13MPN |
| R 3/8 |
19 |
60 |
23 |
12 |
|
|
|
|
标准 |
23KAAK17MPN |
| R 1/2 |
22 |
61 |
23 |
17 |
|
|
|
|
标准 |
23KAAK21MPN |
| |
|
|
|
|
|
|
|
|
|
|
内螺纹 Female Thread
|
G 1/4 |
19 |
56 |
23 |
9 |
|
|
|
|
标准 |
23KAIW13MPN |
| G 3/8 |
19 |
54 |
23 |
9 |
|
|
|
|
标准 |
23KAIW17MPN |
| G 1/2 |
24 |
58 |
23 |
9 |
|
|
|
|
标准 |
23KAIW21MPN |
| |
|
|
|
|
|
|
|
|
|
|
Plastic Hose Connection
with Spring Guard
|
9x12 mm |
19 |
163 |
23 |
9 |
8 |
|
|
M 16x1 |
标准 |
23KAKK12MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
Kunstoffschlauch
|
8x10 mm |
19 |
64 |
23 |
9 |
8 |
|
|
M 16x1 |
标准 |
23KAKO10MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
宝塔接头 Hose Barb
|
6 mm |
19 |
74 |
23 |
25 |
|
|
|
|
标准 |
23KATF06MPN |
| 8 mm |
19 |
74 |
23 |
25 |
|
|
|
|
标准 |
23KATF08MPN |
| 9 mm |
19 |
74 |
23 |
25 |
|
|
|
|
标准 |
23KATF09MPN |
| 10 mm |
19 |
74 |
23 |
25 |
|
|
|
|
标准 |
23KATF10MPN |
| 13 mm |
19 |
74 |
23 |
25 |
|
|
|
|
标准 |
23KATF13MPN |
阳接头 | 插头体 Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材质 |
订货号 |
宝塔接头 Hose Barb
|
4 mm |
|
51 |
14 |
25 |
|
|
|
|
镀镍 |
23SFTF04MXN |
| 6 mm |
|
51 |
14 |
25 |
|
|
|
|
标准 |
23SFTF06SXN |
| 6 mm |
|
51 |
14 |
25 |
|
|
|
|
黄铜 |
23SFTF06MXX |
| 8 mm |
|
51 |
14 |
25 |
|
|
|
|
标准 |
23SFTF08SXN |
| 8 mm |
|
51 |
14 |
25 |
|
|
|
|
黄铜 |
23SFTF08MXX |
| 9 mm |
|
51 |
14 |
25 |
|
|
|
|
标准 |
23SFTF09SXN |
| 9 mm |
|
51 |
14 |
25 |
|
|
|
|
黄铜 |
23SFTF09MXX |
| 10 mm |
|
51 |
14 |
25 |
|
|
|
|
标准 |
23SFTF10SXN |
| 10 mm |
|
51 |
14 |
25 |
|
|
|
|
黄铜 |
23SFTF10MXX |
| 13 mm |
|
51 |
14 |
25 |
|
|
|
|
标准 |
23SFTF13SXN |
阳接头 | 插头体 Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材质 |
订货号 |
Flex Joint, Male Thread
|
R 1/4 |
17 |
68 |
|
11 |
|
|
|
|
标准 |
23FAAK13SPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
外螺纹 Male Thread
|
R 1/8 |
13 |
39 |
|
9 |
|
|
|
|
标准 |
23SFAK10SXN |
| R 1/4 |
14 |
42 |
|
12 |
|
|
|
|
标准 |
23SFAK13SXN |
| G 1/4 |
14 |
42 |
|
12 |
|
|
|
|
黄铜 |
23SFAW13MXX |
| R 3/8 |
17 |
42 |
|
12 |
|
|
|
|
标准 |
23SFAK17SXN |
| G 3/8 |
17 |
42 |
|
12 |
|
|
|
|
黄铜 |
23SFAW17MXX |
| R 1/2 |
22 |
48 |
|
17 |
|
|
|
|
标准 |
23SFAK21SXN |
内螺纹 Female Thread
|
G 1/8 |
14 |
36 |
|
9 |
|
|
|
|
标准 |
23SFIW10SXN |
| G 1/4 |
17 |
36 |
|
9 |
|
|
|
|
标准 |
23SFIW13SXN |
| G 1/4 |
17 |
36 |
|
9 |
|
|
|
|
黄铜 |
23SFIW13MXX |
| G 3/8 |
19 |
36 |
|
9 |
|
|
|
|
标准 |
23SFIW17SXN |
| G 3/8 |
19 |
36 |
|
9 |
|
|
|
|
黄铜 |
23SFIW17MXX |
| G 1/2 |
24 |
39 |
|
12 |
|
|
|
|
标准 |
23SFIW21SXN |
更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-8428 2935 或者邮件至：sales@cnmec.biz
|
