Rectus利达时低压系列接头:自排气安全型26KE系列快速接头

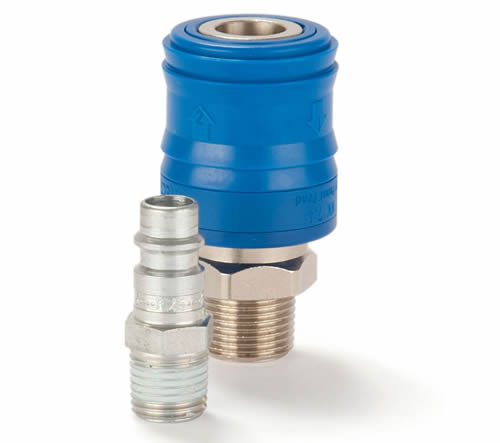

RECTUS Series 系列26KE快速接头
Parker 26系列优质的安全型快换接头带自排气功能

Parker Rectus Series 26 Self Venting Safety coupling

优质的安全型快换接头带自排气功能,公称通径为7.4mm,可用于最高压力为12 bar的气动应用。该快换接头符合欧洲标准结构,可提供黄铜/碳钢材料。派克优质的安全型快换接头26 系列带自排气功能,是一款安全可靠的接头。其自排气功能一般在快换断开时起作用,可避免断开瞬间受压软管危险甩动的风险。当第一次往回拉母头套筒时,快换公头松脱,但是整个接头依然保持锁紧状态;母头阀芯闭合,同时空气从受压管路释放出来。此时,再次往回拉母头套筒,快换才会安全地断开连接。该系统符合 ISO 4414,一个对工作现场安全要求极高的标准。塑料的套筒不会损伤工作表面。

可在26系列里面找到与带自排放功能的18系列母头对应的公头。

Parker Rectus Series 26 Self Venting Safety coupling



市场:
- 加工机械
- 汽车工业

特征/优势:
- 安全型快换,带自排放装置
- 由于自排放功能,不会发生断开瞬间受压软管危险甩动的情况

性能特点

标称直径 (DN) 7,4
阀门 是
型号 自排气
长度 (MM) 55 高达 71
外六角 (MM) 22, 24
外径 (MM) 31
材料 黄铜镀镍
密封材料 NBR
最低工作温度(°C) -20
最高工作温度 (C) 60
最大工作压力 (BAR) 12
应用类型 气动
其他安全功能 自排气

应用:
- 气动工具
- 气动空气管路系统
- 装配管路

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 26 Self Venting
- Datasheet Series 26 Self-Venting


Parker ,Rectus和Tema三大公司都经过了长期的独立发展阶段,2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门,将三个公司业务相似和产品相同的设备线进行重组,利用各自优势,协同品牌效应,增强新整合部门的综合实力。因此,新创建的QCDE的(欧洲快速接头分部)结合国际地位与领先的技术和创新领域的气动和液压连接件,这使得QCDE成为行业合作范围最广、最具价值的合作伙伴,助力更多企业走向成功。

Rectus成立于1950年,2000年Rectus收购TEMA品牌,共同组建了Rectus-TEMA,在经历了长期的自主研发和特定的客户市场,2007年全球运动控制元件和系统的领导者Parker 全面收购(Rectus)利达时及(TEMA)天马品牌,在欧洲Nussdorf 组建QCDE总部,Rectus和Tema具有多年专业的开发快速接头的经验,使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头:自排气安全型26KE系列快速接头 RECTUS Series 系列26KE快速接头

自排气型
Self-Venting System
通径 Nominal Diameter
7.4 = 43 mm2
RECTUS Series 系列
26KE


流量压力损失表 Chart

特征描述
Technical Description
The connection is made the same way as with all other quick connect coupling series, by simply pushing the plug in the coupling. The audible latching when the plug is securely in place signifies that the coupling is locked. The sleeve must be pulled back to release the first locking system before it can be disconnected. This closes the coupling valve. The compressed downstream air can now escape from the plug (hose). Pulling the sleeve back a second time releases the second locking system. The connection can now be safely undone. This self-venting coupling, designed for bleeding off trapped air, is not suitable for direct connection to compressed air tools.
优点 Advantages
The system fulfils the requirements of ISO 4414.
- increased safety standards in the work place
- the plastic sleeve does not scratch working surfaces

Caution
Not recommended for direct connection to compressed air tools. Reliable functioning can only be guaranteed in conjunction with original Rectus plugs
made of steel.
工作压力 Working Pressure
PB = 12 bar ,最大静态压力的安全系数为4:1。

工作温度 Working Temperature*
-20°C ~ +60°C (NBR)
温度取决于介质
材料|材质 Material
Coupling Standard
Back Body
Valve Body
Sleeve
Valve
Spring
Locking Balls
Seals
Pins
Brass, Nickel Plated
Brass, Nickel Plated
Thermoplastic
Brass
AISI 301
AISI 420
NBR
AISI 420
Plug
Steel Hardened, Zinc-Plated
相关文档 Documents
安全须知
Safety Instructions
安装及维护说明
Installation & Maintenance
操作说明
Operating instructions

Couplings 端口
A
Hex
SW
L
mm
D
mm
L1
mm
L2
mm
Hex1
SW
B
mm
G
mm
Version
材质
Part Number
订货号
外螺纹 Male Thread
G 1/4 22 55 31 9 Standard 26KEAW13MPN
G 3/8 22 55 31 9 Standard 26KEAW17MPN
G 1/2 24 58 31 12 Standard 26KEAW21MPN

内螺纹 Female Thread
G 1/4 22 57 31 9 Standard 26KEIW13MPN
G 3/8 22 57 31 9 Standard 26KEIW17MPN
G 1/2 24 60 31 12 Standard 26KEIW21MPN

宝塔接头 Hose Barb
6 mm 22 71 31 25 Standard 26KETF06MPN
8 mm 22 71 31 25 Standard 26KETF08MPN
9 mm 22 71 31 25 Standard 26KETF09MPN
10 mm 22 71 31 25 Standard 26KETF10MPN
13 mm 22 71 31 25 Standard 26KETF13MPN

Plugs 端口
A
Hex
SW
L
mm
D
mm
L1
mm
L2
mm
Hex1
SW
B
mm
G
mm
Version
材质
Part Number
订货号
外螺纹 Male Thread
R 1/8 13 33 9 Standard 25SFAK10SXZ
R 1/4 14 37 12 Standard 25SFAK13SXZ
R 3/8 17 37 12 Standard 25SFAK17SXZ
R 1/2 22 43 17 Standard 25SFAK21SXZ
内螺纹 Female Thread
G 1/8 14 30 7 Standard 25SFIW10SXZ
G 1/4 17 33 9 Standard 25SFIW13SXZ
G 3/8 19 33 9 Standard 25SFIW17SXZ
G 1/2 24 36 12 Standard 25SFIW21SXZ

Plugs 端口
A
Hex
SW
L
mm
D
mm
L1
mm
L2
mm
Hex1
SW
B
mm
G
mm
Version
材质
Part Number
订货号
宝塔接头 Hose Barb
6 mm 48 12 25 Standard 25SFTF06SXZ
8 mm 48 12 25 Standard 25SFTF08SXZ
9 mm 48 12 25 Standard 25SFTF09SXZ
10 mm 48 12 25 Standard 25SFTF10SXZ
13 mm 48 12 25 Standard 25SFTF13SXZ
