Rectus利达时低压系列接头：黄铜、碳钢26KA系列快速接头 RECTUS Series 系列26KA快速接头

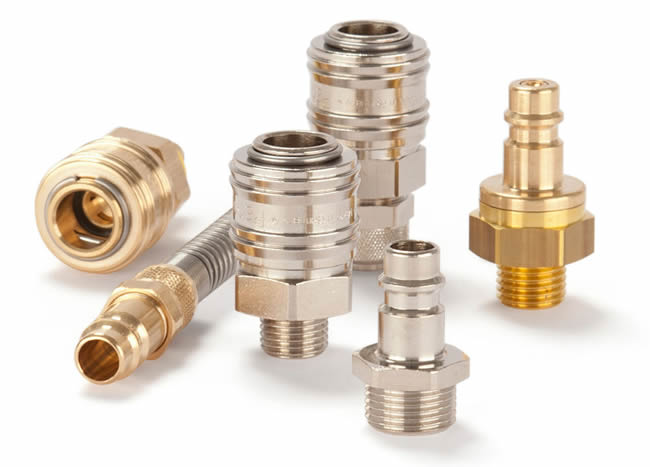

Rectus 26系列基本型快换接头，符合欧洲标准结构

Parker派克的26系列是一款基本型快换接头，其连接系统是通用型黄铜快换连接，符合欧洲工业标准结构。该系列快换连接系统可进行单手操作，其阀芯形式也是标准类型，结构紧凑。套筒设计符合人体工程学，并且能防止灰尘进入到阀芯内部。

不锈钢的26系列阳接头，可以在25系列下面找到。

Rectus 26系列快换接头属于基本型快换系列，公称通径是7.2mm，用于气动及流体输送应用，承压可达35 bar。
该系列快换接头，符合欧洲工业标准结构，目前可供材料：黄铜或不锈钢。

市场：
- 机械工程
- 汽车
- 生命科学
- 移动液压
- 工业
- 机床模具

特性/优点：
- 通用型黄铜快换连接，符合欧洲工业标准结构
- 单手操作，可用于方便快速地连接
- 与竞争对手产品比，低连接/断开力
- Rectus 26系列

性能特点

标称直径 (DN) 7,2
阀门 是, 否
长度 (MM) 30 到 150
外径 (MM) 12 到 28
密封材料 na,丁腈橡胶，氟橡胶
最低工作温度(°C) -15, -20
最高工作温度 (C) 100, 200
最大工作压力 (BAR) 35
流速 (LPM) 700, 1000

应用：
- 气动电动工具
- 装配线
- 空气压缩机
- 流体输送

LITERATURE AND REFERENCE MATERIALS
Catalogue Page Parker Rectus Series 26
Datasheet Series 26 Double-Shut-Off Version made of Brass/Steel
Datasheet Series 26 Single-Shut-Off Version made of Brass/Steel
Market Brochure - Transportation Railway

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：黄铜|碳钢|26KA系列快速接头 RECTUS Series 系列26KA快速接头

单截止 Single Shut-Off

通径 Nominal Diameter 7.2 = 40 mm 2

RECTUS Series 系列 26KA

阴接头 | 接头体Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	G 1/8	22	43	25	9					标准	26KAAW10MPX
	G 1/8	22	43	25	9					铜镀镍	26KAAW10MPN
	G 1/4	22	39	25	9					标准	26KAAW13MPX
	G 1/4	22	39	25	9					铜镀镍	26KAAW13MPN
	G 3/8	22	41	25	9					标准	26KAAW17MPX
	G 3/8	22	41	25	9					铜镀镍	26KAAW17MPN
	G 1/2	22	44	25	12					标准	26KAAW21MPX
	G 1/2	22	44	25	12					铜镀镍	26KAAW21MPN
	G 1/2	24	42	25	10					标准	26KAAW21MPXS36
	G 1/2	24	42	25	10					铜镀镍	26KAAW21MPNS09
	M14 x 1,5	22	42	25	10					标准	26KAAD14MPX
	M14 x 1,5	22	42	25	10					铜镀镍	26KAAD14MPN
	M16 x 1,5	22	43	25	11					标准	26KAAD16MPX
	M16 x 1,5	22	43	25	11					铜镀镍	26KAAD16MPN
	M18 x 1,5	22	43	25	11					标准	26KAAD18MPX
	M18 x 1,5	22	43	25	11					铜镀镍	26KAAD18MPN
内螺纹 Female Thread	G 1/4	22	41	25	9					标准	26KAIW13MPX
	G 1/4	22	41	25	9					铜镀镍	26KAIW13MPN
	G 3/8	22	41	25	9					标准	26KAIW17MPX
	G 3/8	22	41	25	9					铜镀镍	26KAIW17MPN
	G 1/2	22	44	25	10					标准	26KAIW21MPX
	G 1/2	22	44	25	10					铜镀镍	26KAIW21MPN
	M14 x 1,5	22	44	25	9					标准	26KAIM14MPX
	M14 x 1,5	22	44	25	9					铜镀镍	26KAIM14MPN
	M16 x 1,5	22	44	25	9					标准	26KAIM16MPX
	M16 x 1,5	22	44	25	9					铜镀镍	26KAIM16MPN
	M18 x 1,5	22	44	25	9					标准	26KAIM18MPX
	M18 x 1,5	22	44	25	9					铜镀镍	26KAIM18MPN
Plastic Hose Connection with Spring Guard	6 x 8 mm	21	132	25	7	6			M12 x 1	标准	26KAKK08MPX
	6 x 8 mm	21	132	25	7	6			M12 x 1	铜镀镍	26KAKK08MPN
	8 x 10 mm	21	143	25	9	8			M16 x 1	标准	26KAKK10MPX
	8 x 10 mm	21	143	25	9	8			M16 x 1	铜镀镍	26KAKK10MPN
	9 x 12 mm	21	150	25	9	8			M16 x 1	标准	26KAKK12MPX
	9 x 12 mm	21	150	25	9	8			M16 x 1	铜镀镍	26KAKK12MPN
Plastic Hose Connection	4 x 6 mm	21	58	25	7	6			M10 x 1	标准	26KAKO06MPX
	4 x 6 mm	21	58	25	7	6			M10 x 1	铜镀镍	26KAKO06MPN
	6 x 8 mm	21	45	25	7	6			M12 x 1	标准	26KAKO08MPX
	6 x 8 mm	21	45	25	7	6			M12 x 1	铜镀镍	26KAKO08MPN
	8 x 10mm	21	49	25	9	8			M16 x 1	标准	26KAKO10MPX
	8 x 10mm	21	49	25	9	8			M16 x 1	铜镀镍	26KAKO10MPN
	9 x 12mm	21	49	25	9	8			M16 x 1	标准	26KAKO12MPX
	9 x 12mm	21	49	25	9	8			M16 x 1	铜镀镍	26KAKO12MPN
宝塔接头 Hose Barb	6 mm	21	58	25	25					标准	26KATF06MPX
	6 mm	21	58	25	25					铜镀镍	26KATF06MPN
	8 mm	21	58	25	25					标准	26KATF08MPX
	8 mm	21	58	25	25					铜镀镍	26KATF08MPN
	9 mm	21	58	25	25					标准	26KATF09MPX
	9 mm	21	58	25	25					铜镀镍	26KATF09MPN
	10 mm	21	58	25	25					标准	26KATF10MPX
	10 mm	21	58	25	25					铜镀镍	26KATF10MPN
	13 mm	21	58	25	25					标准	26KATF13MPX
	13 mm	21	58	25	25					铜镀镍	26KATF13MPN
	6 mm Parker	21	58	25	20,5					标准	26KATP06MPX
	6 mm Parker	21	58	25	20,5					铜镀镍	26KATP06MPN
	10 mm Parker	21	58	25	24					标准	26KATP10MPX
	10 mm Parker	21	58	25	24					铜镀镍	26KATP10MPN
	13 mm Parker	21	58	25	28					标准	26KATP13MPX
	13 mm Parker	21	58	25	28					铜镀镍	26KATP13MPN
Panel Mount, Plastic Hose Connection	6 mm	21	60	25	17	10	17	4	M12 x 1	标准	26KATS06MPX
	6 mm	21	60	25	17	10	17	4	M12 x 1	铜镀镍	26KATS06MPN
	8 mm	21	63	25	17	14	17	4	M12 x 1	标准	26KATS08MPX
	8 mm	21	63	25	17	14	17	4	M12 x 1	铜镀镍	26KATS08MPN
	10 mm	21	72	25	25	14	17	4	G 1/4	标准	26KATS10MPX
	10 mm	21	72	25	25	14	17	4	G 1/4	铜镀镍	26KATS10MPN

	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
Plastic Hose Connection with Spring Guard	4 x 6 mm		112	12	7	6			M10 x 1	标准	26SF KK06 MXX
	4 x 6 mm		112	12	7	6			M10 x 1	铜镀镍	26SF KK06 MXN
	6 x 8 mm		121	12	7	6			M12 x 1	标准	26SF KK08 MXX
	6 x 8 mm		121	12	7	6			M12 x 1	铜镀镍	26SF KK08 MXN
	8 x 10 mm	17	133		9	8			M16 x 1	标准	26SF KK10 MXX
	8 x 10 mm	17	133		9	8			M16 x 1	铜镀镍	26SF KK10 MXN
	9 x 12 mm	17	140		9	8			M16 x 1	标准	26SF KK12 MXX
	9 x 12 mm	17	140		9	8			M16 x 1	铜镀镍	26SF KK12 MXN
Plastic Hose Connection	4 x 6 mm		34	12	7	6			M10 x 1	标准	26SFKO06MXX
	4 x 6 mm		34	12	7	6			M10 x 1	铜镀镍	26SFKO06MXN
	6 x 8 mm		34	12	7	6			M12 x 1	标准	26SFKO08MXX
	6 x 8 mm		34	12	7	6			M12 x 0	铜镀镍	26SFKO08MXN
	8 x 10 mm	17	42		9	6			M16 x 1	标准	26SFKO10MXX
	8 x 10 mm	17	42		9	6			M16 x 1	铜镀镍	26SFKO10MXN
	9 x 12 mm	17	42		9	8			M16 x 1	标准	26SFKO12MXX
	9 x 12 mm	17	42		9	8			M16 x 1	铜镀镍	26SFKO12MXN
宝塔接头 Hose Barb	4 mm		48	12	25					标准	26SFTF04MXX
	4 mm		48	12	25					铜镀镍	26SFTF04MXN
	6 mm		48	12	25					标准	26SFTF06MXX
	6 mm		48	12	25					铜镀镍	26SFTF06MXN
	8 mm		48	12	25					标准	26SFTF08MXX
	8 mm		48	12	25					铜镀镍	26SFTF08MXN
	9 mm		48	12	25					标准	26SFTF09MXX
	9 mm		48	12	25					铜镀镍	26SFTF09MXN
	10 mm		48	12	25					标准	26SFTF10MXX
	10 mm		48	12	25					铜镀镍	26SFTF10MXN
	13 mm		48	15	25					标准	26SFTF13MXX
	13 mm		48	15	25					铜镀镍	26SFTF13MXN
	6 mm Parker		43	16	20,5					标准	26SFTP06MXX
	6 mm Parker		43	16	20,5					铜镀镍	26SFTP06MXN
	10 mm Parker		46	22	24					标准	26SFTP10MXX
	10 mm Parker		46	22	24					铜镀镍	26SFTP10MXN
	13 mm Parker		50	24	28					标准	26SFTP13MXX
	13 mm Parker		50	24	28					铜镀镍	26SFTP13MXN
Panel Mount, Hose Barb	6 mm	14	56		17	14	17	4	M12 x 1	标准	26SFTS06MXX
	6 mm	14	56		17	14	17	4	M12 x 1	铜镀镍	26SFTS06MXN
	8 mm	17	56		17	14	17	4	M12 x 1	标准	26SFTS08MXX
	8 mm	17	56		17	14	17	4	M12 x 1	铜镀镍	26SFTS08MXN
	10 mm	17	56		17	14	19	4	M14 x 1	标准	26SFTS10MXX
	10 mm	17	56		17	14	19	4	M14 x 1	铜镀镍	26SFTS10MXN

PLUGS

	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
Flex Joint, Male Thread	R 1/4	17	64		11					镀镍表面	25FAAK13SPN
外螺纹 Male Thread	G 1/8	14	31		7					标准	26SFAW10MXX
	G 1/8	14	31		7					镀镍表面	26SFAW10MXN
	G 1/4	17	33		9					标准	26SFAW13MXX
	G 1/4	17	33		9					镀镍表面	26SFAW13MXN
	G 3/8	19	33		9					标准	26SFAW17MXX
	G 3/8	19	33		9					镀镍表面	26SFAW17MXN
	G 1/2	24	38		12					标准	26SFAW21MXX
	G 1/2	24	38		12					镀镍表面	26SFAW21MXN
	M14 x 1,5	17	35		10					标准	26SFAD14MXX
	M14 x 1,5	17	35		10					镀镍表面	26SFAD14MXN
	M16 x 1,5	19	36		11					标准	26SFAD16MXX
	M16 x 1,5	19	36		11					镀镍表面	26SFAD16MXN
	M18 x 1,5	22	37		11					标准	26SFAD18MXX
	M18 x 1,5	22	37		11					镀镍表面	26SFAD18MXN
内螺纹 Female Thread	G 1/8	14	30		7					标准	26SFIW10MXX
	G 1/8	14	30		7					镀镍表面	26SFIW10MXN
	G 1/4	17	33		10					标准	26SFIW13MXX
	G 1/4	17	33		10					镀镍表面	26SFIW13MXN
	G 3/8	19	33		10					标准	26SFIW17MXX
	G 3/8	19	33		10					镀镍表面	26SFIW17MXN
	G 1/2	24	35		12					标准	26SFIW21MXX
	G 1/2	24	35		12					镀镍表面	26SFIW21MXN
	M14 x 1,5	17	33		10					标准	26SFIM14MXX
	M14 x 1,5	17	33		10					镀镍表面	26SFIM14MXN
	M16 x 1,5	19	33		10					标准	26SFIM16MXX
	M16 x 1,5	19	33		10					镀镍表面	26SFIM16MXN
	M18 x 1,5	22	36		13					标准	26SFIM18MXX
	M18 x 1,5	22	36		13					镀镍表面	26SFIM18MXN

Recoil Eliminator

	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
宝塔接头 Hose Barb	6 mm	21	60		25					标准	26SRTF06MXX
	6 mm	21	60		25					镀镍表面	26SRTF06MXN
	8 mm	21	60		25					标准	26SRTF08MXX
	8 mm	21	60		25					镀镍表面	26SRTF08MXN
	9 mm	21	60		25					标准	26SRTF09MXX
	9 mm	21	60		25					镀镍表面	26SRTF09MXN
	10 mm	21	60		25					标准	26SRTF10MXX
	10 mm	21	60		25					镀镍表面	26SRTF10MXN
	13 mm	21	60		25					标准	26SRTF13MXX
	13 mm	21	60		25					镀镍表面	26SRTF13MXN
