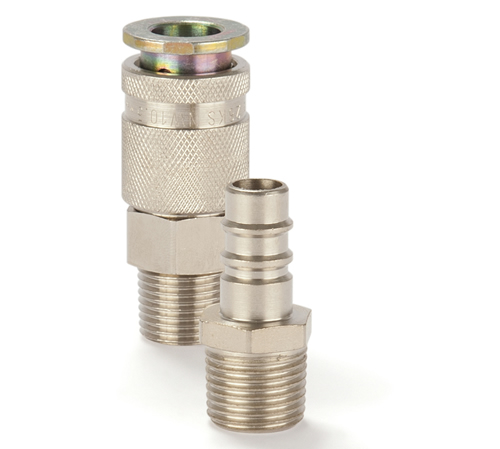

Rectus利达时低压系列接头：安全型28KS系列快速接头 RECTUS Series 系列28KS快速接头
Parker Rectus 28系列安全型快换接头，遵循派克结构设计，带额外的安全锁紧
Parker Rectus Series 28 Robust Safety Coupling

Parker Rectus 28系列安全型快换接头，公称通径为10.5mm，用于救援市场的气动和流体输送应用，承压可达35 bar。该快换接头遵循派克结构设计，可选材料：黄铜/碳钢。派克的28系列安全型快换接头，是所有快换系列中带安全锁功能的最大一个系列。该系列快换接头，可使用单手进行操作，超大流量的阀芯保证了流量的优化，并且减少了压降损失。28系列安全型快换接头，配备有额外的安全锁紧机构，能够防止意外的断开情况发生。当需要断开时，阳接头必须推入到阴接头内部，然后才能够进行有效解锁。阳接头使用双轮廓的设计，在操作时，对材料的耐磨性能有提高。

Parker Rectus Series 28 Robust Safety Coupling

市场：
- 建筑机械
- 生命科学
- 过程控制
- 急救设备
- 航空航天

特征/优势：
- 超大流量的阀芯保证了流量的优化，并且减少了压降损失
- 配备有额外的安全锁紧机构，能够防止意外的断开情况发生
- 阳接头使用双轮廓设计
- 单手操作系统，能够使连接/断开更加方便快捷

性能特点

标称直径 (DN) 10,5
阀门 是, 否
型号 单截止
长度 (MM) 39 高达 81,5
外六角 (MM) 17 高达 27
外径 (MM) 15 高达 28
材料 碳钢
密封材料 na, 丁腈橡胶
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 3500

应用：
- 急救应用
- 呼吸空气

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 28 Safety
Datasheet Series 28 Safety Single-Shut-Off Version

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：安全型28KS系列快速接头 RECTUS Series 系列28KS快速接头

单截止 Single Shut-Off

通径 Nominal Diameter 10.5 = 85 mm2

RECTUS Series 系列 28KS

流量压力损失表 Chart	特征描述 Technical Description The 28KS safety coupling is the largest version of our safety range. The plug must be pushed further into the coupling before it can be disconnected, which prevents unintentional disconnection. The plug profile conforms with the CETOP RP 59 P-15 standard.	优点 Advantages Single handed operation. High quality coupling made of steel. Safety locking system. High flow rate due to the UltraFlo valve. Double profiled plug design against wear of material during operation.	工作压力 Working Pressure PB = 35 bar ，最大静态压力的安全系数为4:1。 工作温度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 温度取决于介质 *特殊工况温度产品 当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。
	材料|材质 Material
	Coupling Standard Back Body Valve Body Sleeve Valve Spring and Locking Ring Locking Balls Seals Brass, Nickel Plated Steel, Nickel Plated Steel Hardened, Nickel Plated Brass AISI 301 AISI 420 NBR Plug Plugs Steel Hardened, Nickel Plated
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

Couplings	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材质	Part Number 订货号
外螺纹 Male Thread	R 1/2	24	69,5	28	17					Standard	28KSAK21SPN
	R 3/4	27	69,5	28	17					Standard	28KSAK26SPN
内螺纹 Female Thread	G 3/8	24	61,5	28	12					Standard	28KSIW17SPN
	G 1/2	24	61,5	28	12					Standard	28KSIW21SPN
	G 3/4	32	65,5	28	16					Standard	28KSIW26SPN
宝塔接头 Hose Barb	13 mm	24	81,5	28	25					Standard	28KSTF13SPN
	16 mm	24	81,5	28	25					Standard	28KSTF16SPN
	19 mm	24	81,5	28	25					Standard	28KSTF19SPN

Plugs	Connection A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version	Part Number
外螺纹 Male Thread	R 3/8	17	45		12					Standard	28SSAK17SXN
	R 1/2	22	50		17					Standard	28SSAK21SXN
内螺纹 Female Thread	G 3/8	19	39		9					Standard	28SSIW17SXN
	G 1/2	24	42		12					Standard	28SSIW21SXN
	G 3/4	32	47		16					Standard	28SSIW26SXN

Plugs	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材质	Part Number 订货号
宝塔接头 Hose Barb	10 mm		54	15	25					Standard	28SSTF10SXN
	13 mm		54	15	25					Standard	28SSTF13SXN
	16 mm		56	18	25					Standard	28SSTF16SXN
	19 mm		56	21	25					Standard	28SSTF19SXN
