Rectus利达时低压系列接头：黄铜|碳钢|38KB系列快速接头 RECTUS Series 系列38KB快速接头
Parker 38系列快换接头，符合派克内部的设计结构

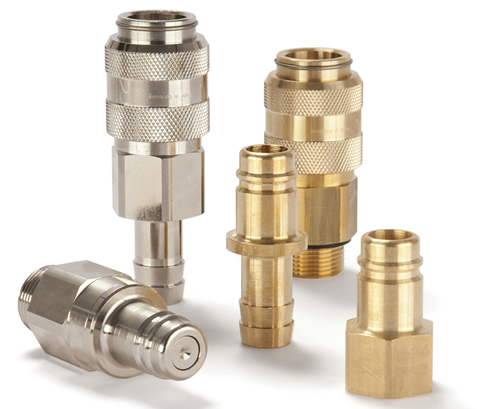

Parker Rectus 38 Series快换接头

Parker Rectus 38系列快换接头公称通径是15mm，主要用于气动以及食品输送的应用，耐压可达35bar。该系列快换结构设计符合派克内部的设计。接头材料：黄铜。派克38系列快换接头，使用黄铜材料，结构紧凑，用于大量气体或者液体介质的工业场合。 UltraFlo超高流量阀芯，保证了其优异的流量性能和最低的压降。

Parker Rectus 38 Series快换接头

市场：
- 建筑机械
- 工业
- 物料搬运

特征/优势：
- UltraFlo超高流量阀， 保证了其优异的流量性能和最低的压降
- 单手操作系统，连接时简单快速

性能特点

标称直径 (DN) 15
阀门 是, 不是
长度 (MM) 49 至 113
外六角 (MM) 24 至 36
外径 (MM) na, 30, 40
密封材料 橡胶
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 2150, 7500

应用：
- 气动动力工具
- 装配管路
- 空气压缩机
- 流体传输
- 实验室供气系统
- 电子元件冷却系统
- 食品及化学介质输送
- 水管路及冷却回路

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 38
- Datasheet Series 38 Double-Shut-Off Version made of Brass/Steel
- Datasheet Series 38 Single-Shut-Off Version made of Brass/Steel

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：黄铜|碳钢|38KB系列快速接头 RECTUS Series 系列38KB快速接头

单截止 Single Shut-Off

通径 Nominal Diameter 15 = 175 mm2

RECTUS Series 系列 38KB

阴接头 | 接头体Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	G 1/2	34	89	40	12					Standard	38KB AW21 MPX
	G 1/2	34	89	40	12					Nickel Plated	38KB AW21 MPN
	G 3/4	34	91	40	16					Standard	38KB AW26 MPX
	G 3/4	34	91	40	16					Nickel Plated	38KB AW26 MPN
	G 1	41	91	40	19					Standard	38KB AW33 MPX
	G 1	41	91	40	19					Nickel Plated	38KB AW33 MPN
内螺纹 Female Thread	G 1/2	34	95	40	20					Standard	38KB IW21 MPX
	G 1/2	34	95	40	20					Nickel Plated	38KB IW21 MPN
	G 3/4	34	91	40	14					Standard	38KB IW26 MPX
	G 3/4	34	91	40	14					Nickel Plated	38KB IW26 MPN
	G 1	41	92	40	20					Standard	38KB IW33 MPX
	G 1	41	92	40	20					Nickel Plated	38KB IW33 MPN
宝塔接头 Hose Barb	13 mm	34	105	40	28					Standard	38KB TF13 MPX
	13 mm	34	105	40	28					Nickel Plated	38KB TF13 MPN
	16 mm	34	113	40	36					Standard	38KB TF16 MPX
	16 mm	34	113	40	36					Nickel Plated	38KB TF16 MPN
	19 mm	34	113	40	36					Standard	38KB TF19 MPX
	19 mm	34	113	40	36					Nickel Plated	38KB TF19 MPN
	25 mm	34	109	40	36					Standard	38KB TF25 MPX
	25 mm	34	109	40	36					Nickel Plated	38KB TF25 MPN

阳接头|插头体|Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
宝塔接头 Hose Barb	13 mm		65	30	28					Standard	38SF TF13 MXX
	13 mm		65	30	28					Nickel Plated	38SF TF13 MXN
	16 mm		73	30	36					Standard	38SF TF16 MXX
	16 mm		73	30	36					Nickel Plated	38SF TF16 MXN
	19 mm		73	30	36					Standard	38SF TF19 MXX
	19 mm		73	30	36					Nickel Plated	38SF TF19 MXN
	25 mm		76	30	36					Standard	38SF TF25 MXX
	25 mm		76	30	36					Nickel Plated	38SF TF25 MXN

阳接头|插头体|Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材质	订货号
外螺纹 Male Thread	G 1/2	24	54		12					Standard	38SF AW21 MXX
	G 1/2	24	54		12					Nickel Plated	38SF AW21 MXN
	G 3/4	27	58		16					Standard	38SF AW26 MXX
	G 3/4	27	58		16					Nickel Plated	38SF AW26 MXN
	G 1	36	63		19					Standard	38SF AW33 MXX
	G 1	36	63		19					Nickel Plated	38SF AW33 MXN
内螺纹 Female Thread	G 1/2	24	49		12					Standard	38SF IW21 MXX
	G 1/2	24	49		12					Nickel Plated	38SF IW21 MXN
	G 3/4	30	54		18					Standard	38SF IW26 MXX
	G 3/4	30	54		18					Nickel Plated	38SF IW26 MXN
	G 1	41	61		24					Standard	38SF IW33 MXX
	G 1	41	61		24					Nickel Plated	38SF IW33 MXN

更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-84282935 或者邮件至：sales@cnmec.biz
