Rectus利达时低压系列接头：黄铜|碳钢|40KA系列快速接头 RECTUS Series 系列40KA快速接头
Parker 40系列快换接头，符合派克内部的设计结构

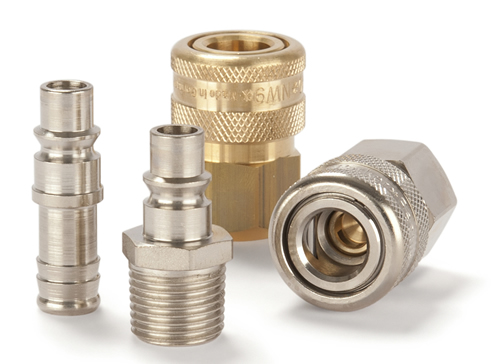

Rectus Series 40 Brass/Steel couplings
Parker 40系列快换接头公称通径是9mm，主要用于气动以及食品输送的应用，耐压可达35bar。该系列快换结构设计符合派克内部的设计。接头材料：黄铜。派克40系列快换接头使用黄铜材料，防腐性能好，用于原料应用。该系列快换接头适合用于非腐蚀性的液体介质应用。
该系列快换接头使用单手操作系统。套筒设计符合人体工程学，可以防止灰尘进入阀体内部。
Rectus Series 40 Brass/Steel couplings
市场：
- 建筑机械
- 自动化
特征/优势：
- 防腐性能好
- 单手操作系统，连接时简单快速
- 套筒设计符合人体工程学，可以防止灰尘进入阀体内部
应用：
- 气动工具
- 管路安装
- 空气压缩机
性能特点
标称直径 (DN) 9
阀门 是, 不是
型号 单截止
长度 (MM) 35 至 46
外六角 (MM) 16 至 27
外径 (MM) 16 至 32
密封材料 na, 丁腈橡胶
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 1200
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 40
- Datasheet Series 40 Single-Shut-Off Version made of Brass/Steel
Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。
Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.
Rectus利达时低压系列接头：黄铜|碳钢|40KA系列快速接头 RECTUS Series 系列40KA快速接头
 |
单截止
Single Shut-Off |
通径 Nominal Diameter
9 = 63 mm2 |
|
RECTUS Series 系列
40KA |
流量压力损失表
Chart
|
特征描述
Technical Description
Brass
coupling system produced for raw applications. Ergonomic sleeve design
prevents dirt on the valve body. The system is suitable for use with
non-aggressive liquid media. |
优点 Advantages
可单手操， Anti-corrosive.
替换产品
Interchangeability
ARO 310
ORION 44520
ORION 44530 |
工作压力 Working Pressure
最大工作压力 35 bar,
最大静态压力的安全系数为4:1。
工作温度 Working Temperature*
-20°C ~ +100°C (NBR)
-40°C ~
+120/150°C (EPDM)
-15°C ~ +200°C
(FKM)
温度取决于介质
*特殊工况温度产品
当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。 |
| 材料|材质 Material |
|
|
| 阳接头 Coupling |
标准Standard |
铜镀镍Nickel Plated |
本体Back Body
阀体Valve Body
滑套Sleeve
阀Valve
弹簧和锁定环Spring
& Locking Ring
锁定球体Locking Balls
密封圈Seals |
黄铜 Brass
黄铜 Brass
黄铜 Brass
黄铜 Brass
AISI 301
AISI
420
NBR |
铜镀镍 Nickel Plated
铜镀镍 Nickel Plated
铜镀镍 Nickel Plated
黄铜
Brass
AISI 301
AISI 420
NBR |
| 阴接头 Plug |
|
|
| 本体 Plug |
硬质钢 镀镍
Steel Hardened, Nickel Plated |
|
| 相关文档 Documents |
|
|
安全须知
Safety Instructions |
安装及维护说明
Installation & Maintenance |
操作说明
Operating
instructions |
阴接头 | 接头体Couplings |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材质 |
订货号 |
内螺纹 Female Thread
|
G 3/8 |
27 |
46 |
32 |
10 |
|
|
|
|
Standard |
40KAIW17MPX |
| G 3/8 |
27 |
46 |
32 |
10 |
|
|
|
|
Nickel Plated |
40KAIW17MPN |
| G 1/2 |
27 |
46 |
32 |
11 |
|
|
|
|
Standard |
40KAIW21MPX |
| G 1/2 |
27 |
46 |
32 |
11 |
|
|
|
|
Nickel Plated |
40KAIW21MPN |
阳接头|插头体|Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材质 |
订货号 |
宝塔接头 Hose Barb
|
6 mm |
|
51 |
16 |
25 |
|
|
|
|
Standard |
40SFTF06SXN |
| 8 mm |
|
51 |
16 |
25 |
|
|
|
|
Standard |
40SFTF08SXN |
| 10 mm |
|
51 |
16 |
25 |
|
|
|
|
Standard |
40SFTF10SXN |
| 13 mm |
|
51 |
16 |
25 |
|
|
|
|
Standard |
40SFTF13SXN |
| 19 mm |
|
51 |
21 |
25 |
|
|
|
|
Standard |
40SFTF19SXN |
阳接头|插头体|Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材质 |
订货号 |
外螺纹 Male Thread
|
R 3/8 |
16 |
40 |
|
12 |
|
|
|
|
Standard |
40SFAK17SXN |
| R 1/2 |
16 |
46 |
|
17 |
|
|
|
|
Standard |
40SF AK21 SXN |
| R 3/4 |
16 |
51 |
|
19 |
|
|
|
|
Standard |
40SFAK26SXN |
| |
|
|
|
|
|
|
|
|
|
|
内螺纹 Female Thread
|
G 3/8 |
19 |
35 |
|
9 |
|
|
|
|
Standard |
40SFIW17SXN |
| G 1/2 |
24 |
39 |
|
12 |
|
|
|
|
Standard |
40SFIW21SXN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-84282935 或者邮件至：sales@cnmec.biz
|
