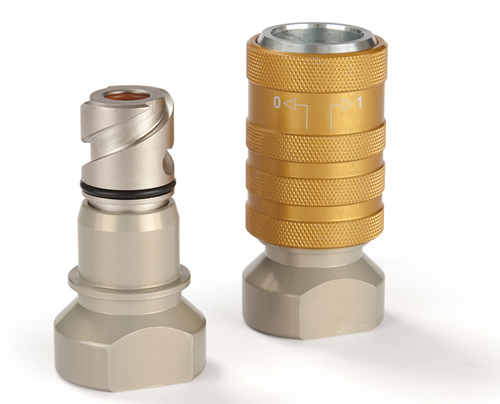

Parker Rectus 703 Series系列液压快换接头
Parker Rectus 703系列液压快换接头，使用共轴功能，同时连通两条独立的管路

Parker Rectus 703系列快换接头，公称通径为3mm，用于液压应用，目前可供材料为碳钢。派克703系列快换接头，使用同轴功能，能够连接两条独立的管路（压力管路以及回油管路）。目前可供形式为双联管以及管中管两种形式。派克703系列供货形式，使用管中管形式，预装了阴接头与阳接头，并且预先灌满了液压油。Quick Coupling System with coaxial function to connect two independent lines ( pressure line and return line).Available as Twin-Hose solution and Hose-in-Hose solution.The Parker ?Coaxial Hose Package“ is completely assembled with a Hose-in Hose coupling and plug, and pre-filled with hydraulic oil. TüV approval according to
NFPA 1936:2010 and DIN EN 13204:2012.

Parker Rectus 703 Series系列液压快换接头
Parker Rectus 703系列液压快换接头，使用共轴功能，同时连通两条独立的管路

TUV 认证，符合 NFPA 1936:2010 以及 DIN EN 13204:2012标准。
专利保护中

安全提示：
管中管解决方案的功能可靠性只能与派克的同轴软管一起使用来保障。

最大工作压力-压力管路：
720 bar

最大工作压力-回油管路：
35 bar

市场：
- 救援
- 工业
- 安全技术

特点/优点：
- 带套筒安全锁
- 无溢流型解决方案，极低的死区溢流量
- 操作便捷-连接时无残压
- 密封套筒防止灰尘和污垢
- 阴接头及阳接头装配时标配防尘帽（黑色POM）以及不锈钢钢绳

性能特点

标称直径 (DN) 3
阀门 是
型号 双截止
连接螺纹尺寸 (IN) 12 x 1,5, 27 x 1,5
长度 (MM) 85 高达 102
外径 (MM) 30, 48
材料 碳钢
材料 - 密封件 橡胶
最低工作温度(°C) -30
MAXIMUM WORKING TEMPERATURE (°C) 100
应用 液压

应用：
- 救援应用 Rescue equipment
- 液压切纸机吊具 Hydraulic cutter and spreader Hydraulic saw
- 轨道系统

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus 703-Series
