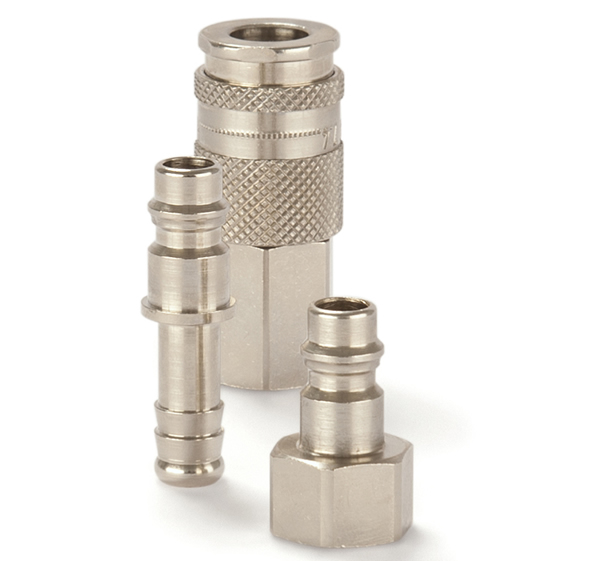

Rectus利达时低压系列接头：安全型95KS系列快速接头 RECTUS Series 系列95KS快速接头
Rectus 95系列，呼吸空气快换接头

Parker派克的快换接头系统是为了呼吸空气保护的应用而特别开发的。该系列快换接头可使用单手进行连接操作。阀芯使用了 UltraFlo 阀芯设计，保证了流量的优化以及减少了压降损失。该系列安全型快换接头使用额外的安全锁紧机构，能够防止意外的断开。当需要断开时，阳接头需要先推入阴接头，然后才能断开连接。当使用96KS系列进行连接时，阳接头无法推入阴接头。接头测试符合 EN 139标准。

该系列快换接头是特别为了呼吸空气保护的应用进行开发的，目前可供的材料是黄铜。
Rectus 95系列，呼吸空气快换接头公称通径是7.4mm，用于呼吸空气的应用，承压可达35 bar。

市场：
- 生命科学
- 急救设备

特点/优点：
- 在呼吸空气应用中是能与其他的通用型快换进行互换的。
- UltraFlo 阀芯设计保证了流量的优化以及减少了压降损失
- 使用额外的安全锁紧机构，能够防止意外的断开
- 测试符合标准EN 139
- 单手操作可方便快速地进行连接

性能特点

标称直径 (DN) 7,4
阀门 是, 否
型号 呼吸空气
长度 (MM) 33 到 77
外六角 (MM) 14 到 24
外径 (MM) na, 14, 23
密封材料 na, 丁腈橡胶
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 1700
应用类型 呼吸空气
其他安全功能 呼吸空气

应用：
- 呼吸空气

LITERATURE AND REFERENCE MATERIALS
Catalogue Page Parker Rectus Series 95 Breathing Air
Datasheet Series 95 Breathing Air made of Brass

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头：安全型95KS系列快速接头 RECTUS Series 系列95KS快速接头

呼吸级接头 Breathing Air

通径 Nominal Diameter 7.4 = 43 mm2

RECTUS Series 系列 95KS

流量压力损失表 Chart	特征描述 Technical Description The 95KS coupling system has a safety lock. To disconnect, the plug must first be pushed further into the coupling before it can be unlocked. This prevents unintentional disconnection.	优点 Advantages Disconnecting the safety coupling is only possible after the plug has first been pushed further into the coupling. Cannot be interconnected with the 96KS series. Single handed operation with a multitude of connecting possibilities. High flow rates due to the UltraFlo valve. Tested according EN 139 standard.	工作压力 Working Pressure PB = 35 bar，最大静态压力的安全系数为4:1。 工作温度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 温度取决于介质 *特殊工况温度产品 当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。
	材料|材质 Material
	Coupling Standard AISI 303/Brass Back Body Valve Body Sleeve Valve Spring and Locking Ring Locking Balls Seals Inner Sleeve Spring Plate Brass, Nickel Plated Brass, Nickel Plated Brass, Nickel Plated Zinc Diecasting, Nickel Plated AISI 301 AISI 420 NBR Brass Brass Brass, Nickel Plated AISI 303 Brass, Nickel Plated Zinc Diecasting, Nickel Plated AISI 301 AISI 420 NBR AISI 303 Brass Plug Plugs Steel Hardened, Nickel Plated
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

Couplings	端口 A	Hex SW	L mm	D mm	L1 mm	Version 材质	Part Number 订货号
Au?engewinde	R 1/4	19	61	23	12	Standard	95KS AK13 BPN
	R 1/4					AISI 303/Brass	95KS AK13 RPN
	R 3/8	19	60	23	12	Standard	95KS AK17 BPN
	R 3/8					AISI 303/Brass	95KS AK17 RPN
	R 1/2	22	61	23	17	Standard	95KS AK21 BPN
	R 1/2					AISI 303/Brass	95KS AK21 RPN
Innengewinde	G 1/4	19	56	23	10	Standard	95KS IW13 BPN
	G 1/4					AISI 303/Brass	95KS IW13 RPN
	G 3/8	19	55	23	9	Standard	95KS IW17 BPN
	G 3/8					AISI 303/Brass	95KS IW17 RPN
	G 1/2	24	58	23	12	Standard	95KS IW21 BPN
	G 1/2					AISI 303/Brass	95KS IW21 RPN
宝塔接头 Hose Barb	6 mm					AISI 303/Brass	95KS TF06 RPN
	6 mm	19	74	23	25	Standard	95KS TF06 BPN
	7 mm					AISI 303/Brass	95KS TF07 RPN
	7 mm	20	77	23	22	Standard	95KS TF07 BPN
	8 mm					AISI 303/Brass	95KS TF08 RPN
	8 mm	19	74	23	25	Standard	95KS TF08 BPN
	9 mm					AISI 303/Brass	95KS TF09 RPN
	9 mm	19	74	23	25	Standard	95KS TF09 BPN
	10 mm					AISI 303/Brass	95KS TF10 RPN
	10 mm	19	74	23	25	Standard	95KS TF10 BPN
	13 mm					AISI 303/Brass	95KS TF13 RPN
	13 mm	19	74	23	25	Standard	95KS TF13 BPN

PLUGS	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	Version 材质	Part Number 订货号
宝塔接头 Hose Barb	6 mm		47,5	14	25				Standard	95SS TF06 MXN
	9 mm		47,5	14	25				Standard	95SS TF09 MXN
	10 mm		47,5	14	25				Standard	95SS TF10 MXN

PLUGS	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	Version 材质	Part Number 订货号
外螺纹 Male Thread	R 1/4	14	38,5		12				Standard	95SS AK13 MXN
	R 3/8	17	38,5		12				Standard	95SS AK17 MXN
内螺纹 Female Thread	G 1/4	17	33		9				Standard	95SS IW13 MXN
	G 3/8	19	33		9				Standard	95SS IW17 MXN
