Rectus利达时低压系列接头：安全型96KS系列快速接头
RECTUS Series 系列96KS快速接头
Parker Rectus 96系列用于呼吸空气快换接头
Parker Rectus 96 Series Breathing Air Couplings

Parker Rectus 96系列快换接头，公称通径为7.4mm，用于呼吸空气的应用，承压可达35 bar。特别是为呼吸空气保护应用开发的，可选材料：黄铜。派克96系列呼吸空气快换接头是特别为呼吸保护的应用而设计。该系列快换接头可使用单手操作，超大流量的阀芯，保证了流量的优化以及减小了压降损失。96系列快换接头，还额外的配备了安全锁系统，从而防止了意外断开的情况发生。当需要断开时，阳接头需要先推入阴接头，然后才能断开连接。派克96系列呼吸快换接头的测试，需要符合EN 139标准。

Parker Rectus 96 Series Breathing Air Couplings

市场：
- 生命科学
- 救援设备

特征/优势：
- 可与当前呼吸系统应用中，最常见的快换接头进行互换
- 超高流量阀，优化了流量，并且减少了压降
- 额外的安全锁紧系统能够避免意外的断开情况发生
- 接头测试符合EN 139 标准
- 单手操作系统能够进行快速方便的连接

性能特点

标称直径 (DN) 7,4
阀门 是, 否
型号 呼吸空气
长度 (MM) 38 高达 78
外六角 (MM) 14 高达 22
外径 (MM) na, 12, 23
材料 黄铜，不锈钢
密封材料 na, 丁腈橡胶
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 1700

应用：
- 呼吸空气

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 96 Breathing Air
- Datasheet Series 96 Breathing Air made of Brass

Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。

Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

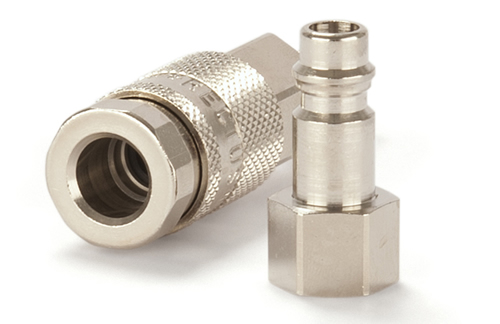

Rectus利达时低压系列接头：安全型96KS系列快速接头 RECTUS Series 系列96KS快速接头

呼吸级接头 Breathing Air

通径 Nominal Diameter 7.4 = 43 mm2

RECTUS Series 系列 96KS

流量压力损失表 Chart	特征描述 Technical Description The 96KS coupling system has a safety lock. To disconnect, the plug must first be pushed further into the coupling before it can be unlocked. This prevents unintentional disconnection.	优点 Advantages Disconnecting the safety coupling is only possible after the plug has first been pushed further into the coupling. Cannot be interconnected with the 95KS series. Single handed operation with a multitude of connecting possibilities. High flow rates due to the UltraFlo valve. Tested according EN 139 standard.	工作压力 Working Pressure PB = 35 bar，最大静态压力的安全系数为4:1。 工作温度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 温度取决于介质 *特殊工况温度产品 当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。
	材料|材质 Material
	Coupling Standard AISI 303 Back Body Valve Body Sleeve Valve Spring and Locking Ring Locking Balls Seals Inner Sleeve Spring Plate Brass, Nickel Plated Brass, Nickel Plated Brass, Nickel Plated Zinc Diecasting, Nickel Plated AISI 301 AISI 420 NBR Brass Brass AISI 303 AISI 303 AISI 303 AISI 303 AISI 301 AISI 316 FKM AISI 303 AISI 303 Plug Brass, Nickel Plated AISI 303
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

Couplings	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材质	Part Number 订货号
外螺纹 Male Thread	R 1/4	19	65	23	12					Standard	96KS AK13 BPN
	R 3/8	19	64	23	12					Standard	96KS AK17 BPN
	G 3/8	19	62	23	9					AISI 303	96KS AW17 RVX
	R 1/2	22	66	23	17					Standard	96KS AK21 BPN
内螺纹 Female Thread	G 1/4	19	60	23	10					Standard	96KS IW13 BPN
	G 3/8	19	59	23	9					Standard	96KS IW17 BPN
宝塔接头 Hose Barb	6 mm	19	78	23	25					Standard	96KS TF06 BPN
	7 mm	20	77	23						Standard	96KS TF07 BPN
	9 mm	19	78	23	25					Standard	96KS TF09 BPN
	10 mm	19	78	23	25					Standard	96KS TF10 BPN
	13 mm	19	78	23	25					Standard	96KS TF13 BPN

Plugs	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材质	Part Number 订货号
宝塔接头 Hose Barb	6 mm		51	12	25					Standard	96SS TF06 MXN
	9 mm		51	12	25					Standard	96SS TF09 MXN
	13 mm		53	12	25					Standard	96SS TF13 MXN

Plugs	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材质	Part Number 订货号
外螺纹 Male Thread	R 1/4	14	42		12					Standard	96SS AK13 MXN
	R 3/8	17	42		12					Standard	96SS AK17 MXN
Au?engewinde	G 3/8	19	38		9					AISI 303	96SS AW17 RXX
内螺纹 Female Thread	G 1/4	17	38		10					Standard	96SS IW13 MXN
	G 3/8	19	38		10					Standard	96SS IW17 MXN

更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-84282935 或者邮件至：sales@cnmec.biz
