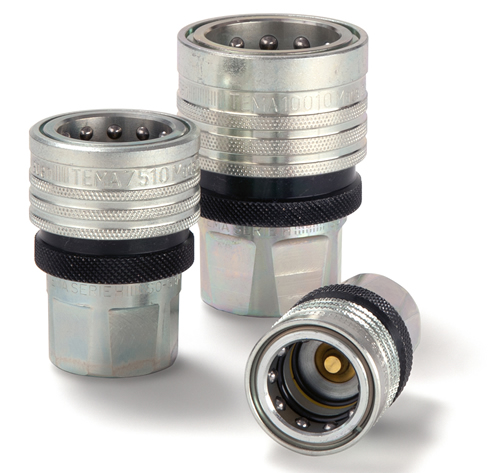

Parker Tema Profile H Series hydraulic coupling
Parker Tema H系列液压快换，符合派克结构设计

Parker Tema H系列系列快换接头，本体尺寸范围为1/2英寸至1英寸，用于中等压力应用，承压高达320bar。该系列快换接头符合派克结构设计。派克H系列液压快换是在标准液压快换上进一步设计，使用了新型材料，因此能够承受一些重载应用条件。快换本体使用碳钢材料，因此快换即使在受到相当大的侧向力和高脉冲时也能可靠地发挥作用。H系列同时可定制带背压释放器形式，即能够在静压或者高达工作压力的背压下进行连接。额外的安全锁功能能够防止意外断开情况发生。H series is a further development of the standard hydraulic coupling, with some new materials to stand up to heavy conditions. The body of the coupling is made of steel so that the coupling functions reliably even when subject to substantial lateral forces and high impulses.

与H系列配合连接的阳接头可在T系列下找到。

Parker Tema Profile H Series hydraulic coupling

市场：
- 农业
- 汽车
- 石油与天然气
- 过程控制
- 发电
- 运输
- 市政设施 - 国防
- 工业
- 机床模具
- 物料搬运
- 建筑

特点/优点：
- 全碳钢材料制造而成，用于重载应用
- 高流量
- 最小压降
- 阳接头上使用双重密封可提供加倍安全
- 安全锁定环，防止意外断开
- 最大防腐蚀保护
- 也可定制带背压释放器形式

性能特点

连接类型 内螺纹
连接螺纹尺寸 (IN) 1/2 高达 1
长度 (MM) 65 高达 88
外六角 (MM) 30 高达 45
外径 (MM) 40 高达 62
材料 黄铜/碳钢
最低工作温度(°C) -25, -30
最高工作温度 (C) 100, 200
连接工作压力 (BAR) 280, 300, 320

应用：
易于连接/断开液压系统，包括移动和工业应用
-拖拉机
- 卡车
- 轮式装载机
- 军用车辆
- 压力机
- 成型机

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Tema H-Series

Tema中高压产品 H系列快换接头 H-Series TEMA天马H系列5000 | TEMA天马H系列7500 | TEMA天马H系列10000 Tema H系列：H5000、H7500、H10000等

TEMA Series 系列 H5000/7500/10000
H系列：H5000、H7500、H10000等

TEMA TH系列中压接头
特征：TH系列是由T系列发展而来的。新材料的选用适用于更恶劣的工况。阴接头体由全钢制成，在侧向受力的恶劣环境中也可以保证该系列产品性能（连通）稳定可靠。锁紧环经过硬化处理并黑色镀鉻，其余零件均用镀锌黄钝化及耐高负荷聚合物图层处理。
优势：大流量-低压降。双“O”型圈密封，确保双倍安全。标准型有安全锁紧环防止意外脱落。最大程度的防锈，耐腐蚀处理，尺寸小，节约空间。有背压释放器可供客户选择，即使在残压已达工作压力也可以连接。
工作温度： -30℃ 至 +100℃ （密封材质 NBR）
-25℃ 至 +200℃ （密封材质 FKM）请您根据介质工况选择密封圈。另有低于-30℃高于+200℃可供选择。

天马|特马 TEMA-Profile

通径 Nominal Diameter 13/20/25

TEMA Series 系列 H5000/7500/10000

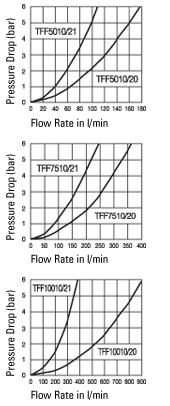

流量压降曲线 Chart Flow Capacity Viscosity for 32cSt at 40°C as per ISO 7241/2-2000 根据标准ISO 7241/2-2000，液体粘度32cSt，温度40℃。	特征描述 Technical Description The H series is a further development of the standard hydraulic coupling, with some new materials to stand up to heavy conditions. The body of the coupling is made of steel so that the coupling functions reliably even when subject to substantial lateral forces and high impulses. Connected length in total: H5000 = 82 mm H7500 = 91 mm H10000 = 108 mm	优点 Advantages High flow rate – minimum pressure drop. Twice as safe through a double sealing. Safety closing ring prevents unintentional uncoupling. Maximum protection against corrosion. Small dimensions. Pressure eliminator for coupling and plug available. Possible to connect up to working pressure. 组件 Components Lubrication Nipple Dust Protection Seal-Kits (see corresponding pages T-Series)	工作压力 Working Pressure 见具体规格表 See chart. 工作温度 Working Temperature* --30°C up to +100°C (NBR) -25°C up to +200°C (FKM) 温度取决于介质 *特殊工况温度产品 温度低于-25°C或高于+200°C，需要使用特殊的密封圈，请联系我们
	Material Coupling Standard Coupling Body Sleeve Locking Ring Valve Springs Locking Balls Seals Valve Holder Steel, Zinc Plated, Yellow passivated, sealed Steel Hardened, Zinc Plated, Yellow passivated, sealed Brass, Zinc-iron coated, Black passivated, sealed Brass AISI 301 AISI 420 C NBR/FKM Brass, Hard-drawn Plug Plug Body Valve Springs Seals Valve Holder Steel, Hardened, Zinc Plated, Yellow passivated, sealed Brass AISI 301 NBR/FKM Brass, Hard-drawn Pressures Burst Pressure connected Work Pressure disconnected H5000 H7500 H10000 >1200 bar >1200 bar >1120 bar 250 bar/250 bar 300 bar/250 bar 280 bar/250 bar
	相关文档 Documents
	安全须知 Safety Instructions	安装及维护说明 Installation & Maintenance	操作说明 Operating instructions

couplings

	Connection A	Hex SW	L mm	D mm	Valve	Working press. in bar	Version	Seal	Part Number
内螺纹 Female Thread	G 1/2	30	65	40	with	320	Standard	NBR	H5010
	G 1/2	30	65	40	with	320	Standard	FKM	H5010V
	G 3/4	38	73	52	with	300	Standard	NBR	H7510
	G 3/4	38	73	52	with	300	Standard	FKM	H7510V
	G 1	45	88	62	with	280	Standard	NBR	H10010
	G 1	45	88	62	with	280	Standard	FKM	H10010V

plugs

	Description	Material	Part Number
内螺纹 Female Thread		NBR	5020
		FKM	5020V
		NBR	7520-QC
		FKM	7520V
		NBR	7520S 1)
		FKM	7520SV 1)
		NBR	10020-QC
		FKM	10020V

Couplings with Pressure Eliminator

	Connection A	Hex SW	L mm	D mm	Valve	Working press. in bar	Version	Seal	Part Number
内螺纹 Female Thread	G 1/2	30	65	40	with	320	Pressure Eliminator	NBR	H5011
	G 1/2	30	65	40	with	320	Pressure Eliminator	FKM	H5011V
	G 3/4	38	73	52	with	300	Pressure Eliminator	NBR	H7511
	G 3/4	38	73	52	with	300	Pressure Eliminator	FKM	H7511V
	G 1	45	88	62	with	280	Pressure Eliminator	NBR	H10011
	G 1	45	88	62	with	280	Pressure Eliminator	FKM	H10011V

Plugs with Pressure Eliminator

	Description	Material	Part Number
内螺纹 Female Thread		FKM	10021V
		NBR	5021-QC
		FKM	5021V
		NBR	7521-QC
		FKM	7521V
		NBR	7521S 1)
		FKM	7521SV 1)
		NBR	10021

注：
1) 阀材质：黄铜 Valve made of brass
2) 对于脉动压力，压力不能超过给定值的50% （For pulsating pressure ,the pressure must not exceed 50% of the given value.）
