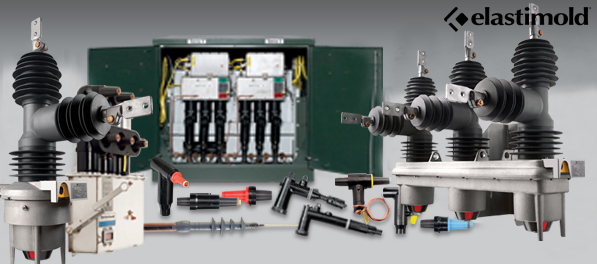

Elastimold的110kV交联电缆中间接头、35kV及以下地下电网负荷真空开关( MVS )、真空断路器( MVI )、熔断器( FLR / MCLF / MCAN )、肘型避雷器( ESA / PSA / BSA )、电缆插拔头(又称可分离式接头,常用的包括K465和K655的T型头,156和166的肘型头,650ETP转接头,以及灵活多样的三通、四通中间接头,母排,套管

Elastimold 品牌及产品介绍:

Elastimold 是美国电力专业公司Thomas & Betts公司下属的六大品牌之一的“ELASTIMOLD”品牌中国区授权代理商,代理Elastimold的110kV交联电缆中间接头、35kV及以下地下电网负荷真空开关( MVS )、真空断路器( MVI )、熔断器( FLR / MCLF / MCAN )、肘型避雷器( ESA / PSA / BSA )、电缆插拔头(又称可分离式接头,常用的包括K465和K655的T型头,156和166的肘型头,650ETP转接头,以及灵活多样的三通、四通中间接头,母排,套管等等)。通过这些全屏蔽的(可触摸的),完全防水的,EPDM橡胶预制的模块化产品可以组成完整的地埋式的地下配网回路,保证电网的安全可靠地长期运行。目前Elastimold中压(10kV等级)插拔式/可分离式带负载或不带负载的电缆附件已经广泛用于施耐德、ABB,西门子等厂家的环网柜以及美式箱变的配套。

Elastimold被公认为预制式电缆附件生产商。我们提供橡胶模制(EPDM)分离式连接器完整生产线,用于地下配电系统,拟供200amp和600amp的系统使用,电压范围从5KV到35KV。另外,对于次级地下连接器而言,涵盖所有的600V要求 - 变压器螺柱连接器,基座连接器,潜水连接器,接头,工具包和配件,测试和坚定结果符合ANSIC119.1和ANSI C119.4要求。 Elastimold MOV避雷器为全屏蔽类型,为地下配电系统的变压器、电缆,设备和部件提供保护。Elastimold拥有多样的地下配电开关,紧凑,可触摸,防水。



Elastimold的插拔头、电缆中间接头、电缆终端及其它电缆附件严 格按照IEEE、ANSI 和其它工业标准设计和测试,包括:
- IEEE 386 插拔头标准
- IEEE 404 电缆中间接头标准
- IEEE 48 电缆终端标准
- IEEE 592外露半导体屏蔽层标准
- ANSI C119.4 铜铝导线连接器标准
- AEIC CS8 XLP和EPR绝缘电缆标准
- ICEA S-94-649-2004和S-97-682-2000额定电压为5000至46000V的电缆标准



Elastimold产品目录
250Amp 带负荷插拔肘型头
250Amp 不带负荷插拔肘型头
630AmpT 型电缆接头
ComboT 一体式T 型电缆接头
630Amp 直通、三通、四通电缆接头
母排
PCJ 预制式中压电缆中间接头
冷缩电缆终端
预制端接器
电缆屏蔽适配器和密封护套
设备套管
中压电缆附件技术信息
肘型避雷器

ABB Elastimold新一代10KV电缆终端及中间接头产品全新登场

Elastimold Underground Cable Accessories: Available from 5kV to 138kV, connect, ground, splice, terminate and protect underground cable.

Elastimold Fuses: With interrupting capability of up to 50,000 amps, substantially reduce energy passthrough to minimize the risk of catastrophic failures.

Elastimold Switchgear

美国ELASTIMOLD、ELASTIMOLD电缆、ELASTIMOLD插拔式电缆附件、ELASTIMOLD配电中间接头和终端头、ELASTIMOLD送电高压中间接头及终端头、ELASTIMOLD设备及电缆套管。

5-25KW 600系列插拔式电缆中间头有直通、三通和四通这三种连接方式,标准配置有一个电容测试点,组件具有互换性和以螺栓连接的特点。不负荷操作的该类的中间接头可使用标准手工工具,按照确认的操作方法使之与设备快速方便地连接或是断开,汇流母排用于从该中间头增加或拆除电缆。可选附件包括绝缘和接地帽或塞。

主要型号有:
K6561-WOX / K6565-HP / K656CY-WOX / K656CY-HP / K656CH-WOX / K656CH-HP
15-35KV 等级预制式电缆中间接头、PCT 预制推入式终端头/PCJ预制推入式中间接头及Ranger 2冷缩式终端头、垂直电缆线索FTT 44-175-15/FTT 44-175-30
横向电缆线索 主要型号:FTH 22-175-15/FTH 33-175-15/FTH 44-175-15/FTH 55-175-15
175系列铝接线端头及总接线头,/125系列铝接头及高压总接线头
美国ELASTIMOLD ELASTIMOLD代理 ELASTIMOLD价格 ELASTIMOLD现货 ELASTIMOLD厂家 ELASTIMOLD经销



K655LR 作为600A电缆主干线的T型连接头, 两端都是美标接口,适用于35-630mm2交联电缆。可与600A的母排接板、环网柜、箱变和分接箱连接,也可通过中间连接头(K650CP)与600 系列附件接续,还能够通过负荷转换头(K650RTP或650ETP) 转接200A系列附件。可装配故障指示器或带电指示器实现快速故障定位和线路带电状态指示,还有核相功能。

K151SR 200A 不带负荷插拔式直型母接头为全绝缘、全密封和全屏蔽可触摸的直型插入式终端头,主要用于美式箱变和户外环网柜的高压电气连接。与之相连的电缆附件有:单通套管接头、双通套管接头、200A母排和负荷转换接头等等电缆附件配合组成电缆多分支线路。其测试点上可安装带电指示器或故障指示器,以便于查询线路带电状态和故障状态。适用于截面为35-120 mm2的交联聚乙烯电缆。

K400LB作为600A电缆主干线的终端头,适用于35-630mm2交联电缆。可与600A的母排接板、环网柜、箱变和分接箱连接,可装配故障指示器或带电指示器实现快速故障定位和线路带电状态指示,还有核相功能。主要配套欧标设备。K400LB作为600A电缆主干线的终端头,适用于35-630mm2交联电缆。可与600A的母排接板、环网柜、箱变和分接箱连接,可装配故障指示器或带电指示器实现快速故障定位和线路带电状态指示,还有核相功能。主要配套欧标设备。

166LR 带有灭弧装置,可带电负荷拔插,同时也可作为电缆终端头用于美式箱变、户外环网柜和电缆分接箱的高压电气连接。适于35-120mm2电缆。可作为电缆终端带负荷插拔,也可配套相连其他电缆附件:单通套管接头1601A4、双通套管接头1602A3R、母排164Jx、以及负荷转换接头650ETP等电缆附件配合组成电缆多分支线路。其测试点可装带电指示器。

K656CH 600A 不带负荷插拔式H字型四通中间接头为全绝缘、全屏蔽可触摸、完全防水的插拔式中间接头,主要用于15/25kV地下电缆的600A主干线分支连接,替代不带开关的分接箱。其测试点上可安装带电指示器或故障指示器,以便于查询线路的带电状态和故障状态。适用于截面为35-630 mm2的交联聚乙烯电缆。

K655LR 作为600A电缆主干线的T型连接头, 两端都是美标接口,适用于35-630mm2交联电缆。可与600A的母排接板、环网柜、箱变和分接箱连接,也可通过中间连接头(K650CP)与600 系列附件接续,还能够通过负荷转换头(K650RTP或650ETP) 转接200A系列附件。可装配故障指示器或带电指示器实现快速故障定位和线路带电状态指示,还有核相功能。

K151LS 200A 不带负荷插拔式直型插接头为全绝缘、全密封和全屏蔽可触摸的直型插入式终端头,主要用于200A分支线路的连接。其测试点上可安装带电指示器或故障指示器,以便于查询线路带电状态和故障状态。适用于截面为35-120 mm2的交联聚乙烯电缆。

K151SR 200A 不带负荷插拔式直型母接头为全绝缘、全密封和全屏蔽可触摸的直型插入式终端头,主要用于美式箱变和户外环网柜的高压电气连接。与之相连的电缆附件有:单通套管接头、双通套管接头、200A母排和负荷转换接头等等电缆附件配合组成电缆多分支线路。其测试点上可安装带电指示器或故障指示器,以便于查询线路带电状态和故障状态。适用于截面为35-120 mm2的交联聚乙烯电缆。

美国Elastimold冷缩电缆终端

美国Elastimold 冷缩电缆终端包括Elastimold Ranger2端接器、美国Elastimold R2T/R2IT系列Ranger2端接器、美国Elastimold
Ranger2端接连接器选件、美国Elastimold JB系列可选电缆支架、美国Elastimold GM/GL系列附加接地套件。

Elastimold Ranger2端接器采用硅树脂聚合物外壳具有卓越的记忆性能和防风化性。缩合式外壳适用于普通安装步骤和电缆尺寸,同时现场可拆卸式的线芯便于安装。三种不同棚设计,实现出色的防风化性:

——四棚设计,适用于15KV户外模式
——六棚设计,适用于25/28KV户外模式
——八棚设计,适用于35KV户外模式

美国Elastimold R2T和R2IT端接器采用缩合技术和Elastimold的下拉密封护套件,采用少的型号产品即可实现适用于广泛应用的端接线路。R2T外壳适用于所有现场条件,具有出色的爬电和冲击距离,可实现长期稳定运行。当需要更长的爬电距离或需要使用绝缘连接器保护野生动物时,还可提供绝缘硅套管。

Elastimold Ranger2端接器、美国Elastimold R2T/R2IT系列Ranger2端接器、美国Elastimold Ranger2端接连接器选件、美国Elastimold JB系列可选电缆支架、美国Elastimold GM/GL系列附加接地套件报价,Elastimold Ranger2端接器、美国Elastimold R2T/R2IT系列Ranger2端接器、美国Elastimold Ranger2端接连接器选件、美国Elastimold JB系列可选电缆支架、美国Elastimold GM/GL系列附加接地套件价格,Elastimold Ranger2端接器、美国Elastimold R2T/R2IT系列Ranger2端接器、美国Elastimold Ranger2端接连接器选件、美国Elastimold JB系列可选电缆支架、美国Elastimold GM/GL系列附加接地套件供应。
