Parflex简介

作为派克流体连接件集团的一员，Parflex负责设计和生产应用于严苛工况的软管和管材。 产品包括热塑材料和氟聚合物的软管、管材、多联管、成型管束和附件。Parflex是一家致力于提供适用于恶劣工况应 用的软管和管材解决方案的前沿厂商。

Parflex总部位于Ravenna, OH，另有如下的生产工厂：
- Manitowoc, WI
- Fort Worth, TX
- Mansfield, TX
- Stafford, TX
- Randleman, NC
- Monterrey, Mexico
- Huttenfeld, Lampertheim, Germany
- sister division, polyflex

我们的资源

我们先进的聚合物实验中心，可以为您苛刻的流体 连接需求提供解决方案。耐磨性、化学兼容性、纯 度和渗透率是我们工程师日常工作中面临的一部分挑战。 聚合物实验中心给予您一站式解决方案的能力、 资源及所需的便利性。

CAT 4660 Parflex Thermoplastic & Fluoropolymer Products Hose, Tubing, & Fittings 2020
CAT 4660 Parflex热塑材料和氟聚合物管、软管及接头样本 2020

Parflex软管有何不同

首先，是我们的声誉。 我们的声誉源自针对恶劣 工况的产品解决方案，以 及犹如拓展了客户工程部 般的支持，而不只是一个 供应商.

另外，Parflex软管的不同之处：
更紧凑而不减少流量
更柔软而不影响强度
更轻而不降低性能
应对非常宽泛的温度和工作压力

软管及接头亮点

- Parflex热塑软管重量轻，重量比同类竞争产品轻至70% 。热塑软管结构还提供了紧凑的外径（小30%-70%），以及软管承 压下小的伸缩率（低至+/-1%）。
- 快速装配接头可缩短安装时间，高达3000 psi的软管可以配套56系列的接头，比如53DM和518D软管。
- TOUGHJACKET (TJ)软管的耐磨性是同类标准橡胶软管的650倍。经过143小时的测试后，TJ软管的外层仍然完好无损。相反，竞品
- 软管由于钢丝增强层断裂而未通过测试。
- 我们的低温管可在低至-70°F/-57°C （基于软管系列）的温度下工作，而不会发生脆化或增加芯管的应力。

成型和多联管的优势 - 为什么它们如此关键

整洁的布管，减少维护时间
重量轻于传统的橡胶或钢管管路
通过快速简便的安装降低了人工成本
柔软且坚固，消除了钢管管路中错位的问题
通过避免螺纹接头和钢-软管组件的使用，以最大程度地减少渗漏点
与传统的橡胶软管相比，减少了磨损问题，并延长了软管寿命
通过减少管夹或单一软管总成，以降低库存元件

热塑软管的优点

派克Parflex可提供多种高质量热塑和氟聚合物材质的软管、管材，接头和附件，适用于严苛的应用工 况。我们专注于设计，以提供符合客户特殊需求的产品，致力于提高客户盈利能力和生产效率。

更长的长度 ：某些产品的连续长度可达3，500米（11，484英尺）。
多联管 ：Parflex多联管有助于防止高压工况下软管之间的磨损，多联管可以粘结2至10根不同规格的软管，最大宽度至6英寸（152毫米）。
更小的内径： Parflex的生产工艺不需要支撑芯管的芯棒，因此可以生产内径更小 的软管，例如1.3毫米（0.051英寸）。
紧凑的外径：紧凑的设计允许更小的弯曲半径，从而实现软管在狭窄空间的应用， 以及快速地安装（高至50%）。
耐磨性：在我们新的聚合物实验中心，Parflex的工程师通过调配树脂比例， 设计并制造出低渗透性和可承受数小时耐磨实验而未失效的软管。
轻量化：得益于纤维增强层的结构，Parflex软管的重量更轻。其实，Parflex 软管的重量比同等橡胶软管总成轻70%以上。

氟聚合物软管的优点

派克Parflex生产的PTFE软管符合高温、化学腐蚀应用的市场需求，或者是流动性对运行至关重要的应用。润滑性的提高，易于介质的流动和清洁。

化学兼容性

氟聚合物产品的化学兼容性远胜于传统热塑或橡胶软管产品。

高/低温

PTFE 产品的工作温度范围从 -100°F (73°C)至500°F (260°C)。 对于FEP和PFA产品，请查看特定材料的实际工作温度。 在过冷或过热工况下，氟聚合物可以提升软管耐弯曲，抗振动和冲击的 的性能。使用氟聚合物软管的客户，不仅减少了意外的停机维修，而 且也减少了质保内的维修。

存储期限

在规定存储条件下，热塑和氟聚合物软管和管材在首次 使用前具有超长的存储期限。*橡胶软管4年。

Parflex生产的管材几乎适用于绝大多数应用 管材不仅选择宽泛，而且可以缩短安装 时间。Parflex提供定长管、总成、管 束，成型管以及上述选项的组合产品。

热塑和氟聚合物管材
空气制动
阻燃
柴油燃料
尼龙
聚丙烯
聚氨酯
聚乙烯
PVC
螺旋伸缩气管
PTFE
FEP
PFA/高纯PFA
压条
电气绝缘
螺旋管
波纹管
螺旋缠绕
热缩管

管材亮点

空气制动管
Parflex每年生产的空气制动管足以环绕地球
可提供成型管束，以加快安装速度
出色的耐紫外线性能
符合SAE J844规范
大多数尺寸符合DOT FMVSS 49CFR 571.106

热缩管

PTFE 收缩 - 2:1, 4:1
FEP 收缩 - 1.3/1, 1.67/1
FEP 辊盖 - 1.25/1
符合FDA
符合USP VI类

阻燃管

出色的柔软具有阻燃外层的管材，可保护芯管不受焊渣飞溅和恶劣环境的影响。
易于剥胶的外层材料，露出的芯管可快速插入派克的Prestolok PLM接头。
使用Parflex的剥胶工具可轻松完成剥胶。
外层符合UL-94 V0

软管 热塑氟聚合物 Parker

Parker Hannifin Corporation | Parflex Division目录

软管

产品索引
热塑 - 纤维增强
热塑 - 钢丝增强及绝缘管
PTFE管
软管认证信息
PTFE软管化学兼容性信息
软管结构简介
热塑管概览 psi
热塑管概览 MPa
PTFE软管概览 ps
PTFE软管概览 MPa
软管直径选择
软管长度计算
软管材料特点
软管材料概述
热塑软管化学兼容性表
软管体积膨胀率
选型，安装及维护
术语
热塑管总成命名规则
Parflex PTFE软管总成命名规则
"PAGE" PTFE软管总成命名规则

设计“解决问题的软管” 是我们擅长的， 这就是为什么很难用成本节省公式来匹配Parflex软管价值。

A-4 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 软管

产品索引
纤维增强热塑管

产品索引
钢丝增强及绝缘热塑管

产品索引 氟聚合物管

气动盘管及接头
交通运输
接头
工具，设备及
附件
技术信息
管材

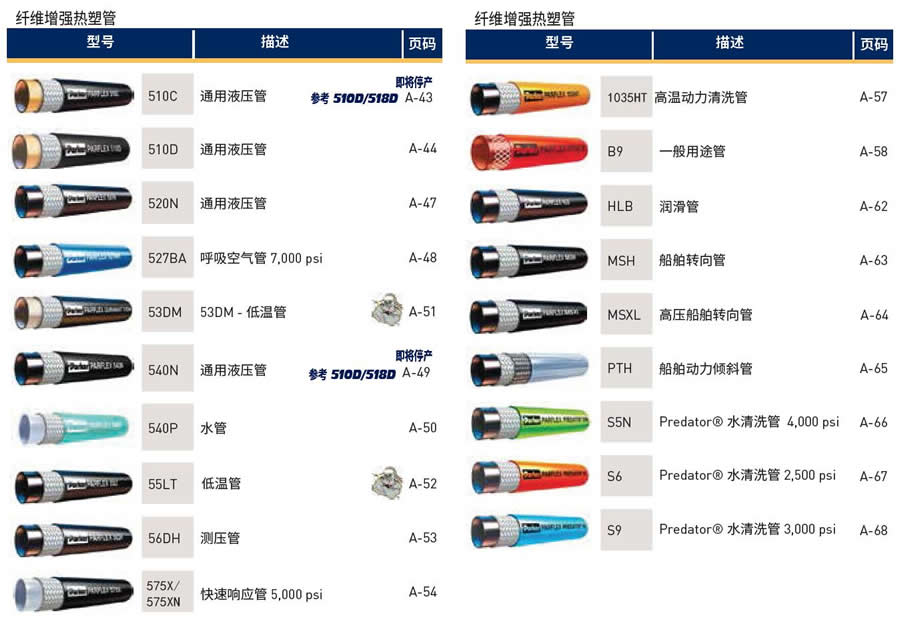

产品索引 - 纤维增强热塑管
纤维增强热塑管

型号描述

1035HT 高温动力清洗管
B9 一般用途管
HLB 润滑管
MSH 船舶转向管
MSXL 高压船舶转向管
PTH 船舶动力倾斜管
S5N Predator. 水清洗管 4,000 ps
S6 Predator. 水清洗管 2,500 ps
S9 Predator. 水清洗管 3,000 psi
纤维增强热塑管


型号描述

510C 通用液压管 即将停产
参考 510D/518D
510D 通用液压管
520N 通用液压管
527BA 呼吸空气管 7,000 psi
53DM 53DM - 低温管
540N 通用液压管 即将停产
参考 510D/518D
540P 水管
55LT 低温管
56DH 测压管 A-53
快速响应管 5,000 psi A-54
580N 高压管A-55

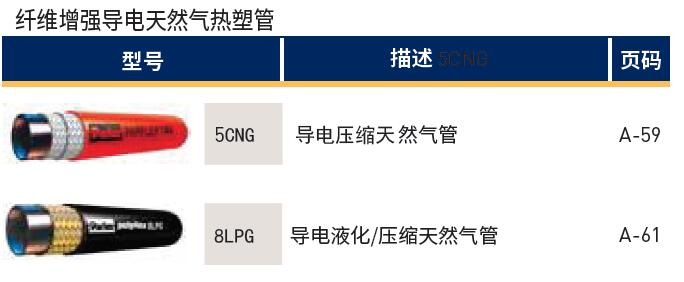

纤维增强导电天然气热塑管


型号 描述

5CNG
A-59
A-61
575X/
575XN
5CNG 导电压缩天然气管
8LPG 导电液化/压缩天然气管



Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio

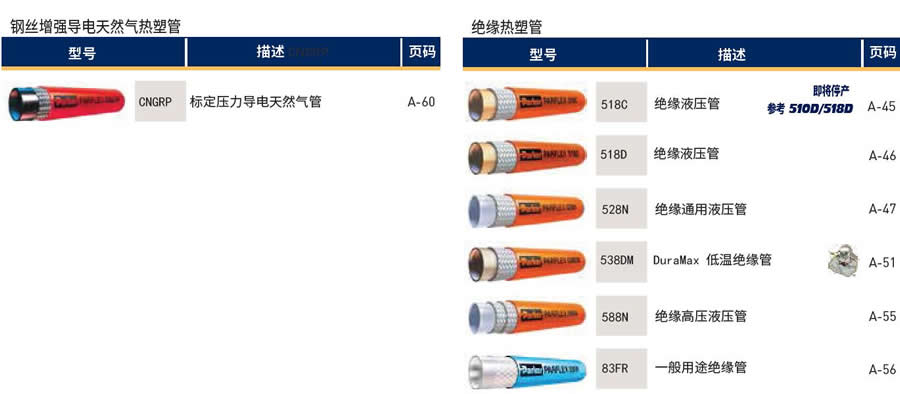

产品索引 - 钢丝增强及绝缘热塑管
钢丝增强导电天然气热塑管

型号 描述 CNGRP 页码
A-60

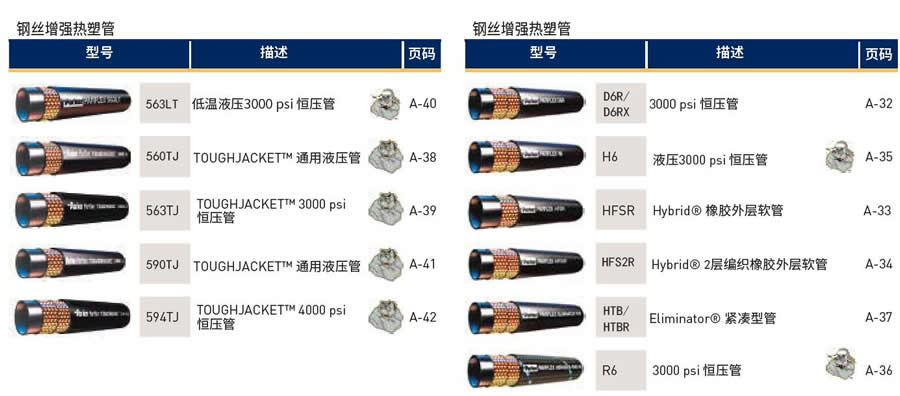

钢丝增强热塑管
型号描述
563LT　低温液压3000 psi 恒压管A-40
TOUGHJACKET. 通用液压管A-38
563TJ TOUGHJACKET. 3000 psi
恒压管A-39
A-41
594TJ TOUGHJACKET. 4000 psi
恒压管A-42
钢丝增强热塑管
型号描述
3000 psi 恒压管A-32
H6 液压3000 psi 恒压管A-35
HFSR Hybrid. 橡胶外层软管 A-33
Hybrid. 2层编织橡胶外层软管A-34
Eliminator. 紧凑型管 A-37
R6 3000 psi 恒压管 A-36
绝缘热塑管
型号描述
518C 绝缘液压管
即将停产
参考 510D/518D A-45
A-46
A-47
A-51
A-55
A-56
560TJ
590TJ TOUGHJACKET. 通用液压管
D6R/
D6RX
HFS2R
HTB/
HTBR
CNGRP 标定压力导电天然气管
518D 绝缘液压管
528N 绝缘通用液压管
538DM DuraMax 低温绝缘管
588N 绝缘高压液压管
83FR 一般用途绝缘管
页码
页码页码

A-6 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备及
附件
F
技术信息
G
管材
B
导电氟聚合物软管
型号描述页码
919B
STB 导电PTFE芯管A-69
A-77
919BJ 硅胶外层，导电PTFE芯管A-70
929B 厚壁导电PTFE芯管A-72
A-73
939B
SCB 波纹导电PTFE芯管A-74
A-78
A-75
A-76
A-81
PCB 聚丙烯编织外层，波纹导电
PTFE芯管A-80
厚壁波纹导电PTFE芯管 A-79
900 系列氟聚合物软管
型号描述页码
919
919B 天然/导电PTFE芯管A-69
919J
919BJ 硅胶外层，天然/导电PTFE芯管A-70
919U 聚氨酯外层，天然PTFE芯管 A-71
929
929B 厚壁天然/导电PTFE芯管A-72
A-7
939
939B 波纹天然/导电PTFE芯管A-74
A-75
A-76
PAGE 系列氟聚合物软管
型号描述页码
STW
STB 天然/导电PTFE芯管A-77
SCW
SCB 波纹天然/导电PTFE芯管A-78
SCWV
SCBV
PCW
PCB
聚丙烯编织外层，波纹天然/
导电PTFE芯管
NCW
NCB
Nomex纤维编织外层，波纹
天然/导电PTFE芯管A-81
产品索引
氟聚合物管
其他软管
型号描述页码
METAL 金属软管A-82
MLT 多芯软管A-83
UHP polyflex超高压软管A-84
944B 高压导电PTFE芯管
955B 高压导电PTFE芯管，5000 psi
929BJ 硅胶外层，厚壁导电PTFE芯管
厚壁波纹天然/导电PTFE芯管A-79
A-80
929BJ 硅胶外层，厚壁导电PTFE芯管
944B 高压导电PTFE芯管
955B 高压导电PTFE芯管，5000 psi
聚丙烯编织外层，波纹导电
NCB PTFE芯管
SCBV

Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-7
软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
软管认证信息
标准及规范软管系列
阻燃
MSHA D6R, HFS2R, HLB, HTB, HTBR, 560TJ, 563TJ, 590TJ, 594TJ, 520N, 540N, 56DH-2, 575X,
580N, 83FR
UL94HB 83FR
食品接触
FDA, CFR21 Part 177 540P, 919, 919J, 919U, 929, 939, STW, SCW, SCWV, SCWV-FS, PCW
天然气应用：用于天然气车载及加注
系统
ANSI CSA NGV 4.2; NFPA 52; CSA
12.52 Class A, Class D, Class B** 5CNG; **5CNG-8
ANSI CSA NGV 3.1; NFPA 52; CSA
12.3, Class C CNGRP
ECE-R110 5CNG factory built assemblies, 8LPG
ECE-R67 8LPG
液压应用：
SAE 100R1AT HFSR, 560TJ
SAE 100R7 540N, 540P, 510D, 518C, 518D, 55LT, 510C (less-2)
SAE 100R8 520N, 528N, 580N, 588N
SAE 100R14A 919, 919J, 919U, 929
SAE 100R14B 919B, 919BJ, 929B, 929BJ
SAE 100R17 D6R, H6, R6, 563TJ, 563LT
SAE 100R18 53DM, 538DM
SAE 100R19 594TJ
电气绝缘：
SAE J517 518C, 518D, 528N, 588N, 538DM
DNV （仅限总成）
Det Norski (Norwegian) Veritas
Marine Steel Ships, Mobile Offshore
& Fixed Offshore Drilling Units
510C, 518C, 518D, 520N, 528N, 540N, 575X, 575XN, 580N, 588N
呼吸空气应用：
CGA (Compressed Gas Association)-
G7.1-1 Grade E Breathing Air 527BA
NFPA 1901 527BA
美国药典
USP Class VI SCW, STW, SCWV, NCW, PCW

A-8 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备及
附件
F
技术信息
G
管材
B
PTFE软管化学兼容信息
摘要
在正常温度使用的情况下，氟聚合物仅受限于极少的化学物质。因此，相比列出与之兼容
的化学物质，更容易列出例外的情况。
请勿将氟聚合物软管用于以下用途：
. 碱性元素，例如钠、钾、锂等。碱性元素将从聚合物中去除氟分子。
. 极强的氧化剂，氟(F2)和相关的化合物(例如三氟去化氯， CIF3)。氟聚合物软管可以应用处
理这些物质，但必须格外小心，因为氟会被吸收到树脂中，而且混合物对诸如撞击之类的火
源变得敏感。
. 80% NaOH (氢氧化钠) 或 KOH(氢氧化钾)，金属氢化物 (例如B2H6)，氯化铝，氨 (NH3)，
某些胺 (R-NH2) 和亚胺(R=NH) 以及70%硝酸接近建议使用的极限温度。
警告
错误或不恰当的选型、产品和／系统不正确的使用都可能引起相关的人员伤亡和财务损失。
本文件及其他来自派克汉尼汾公司、其子公司及授权代理商的信息文件，仅为用户提供在选择产品和／或系统时的参考，用户的技术
专家负责进行进一步的研究。用户在选择产品前，应参考最新样本中的各个参数，并针对其具体应用进行全方面的试验分析。鉴于工作
环境和应用的多样性，派克不声称或担保其某一产品适用于某一个特定用户的系统。用户通过自身的分析和测试，独立地负责：选定最
终地产品和系统，确保所有的性能、安全及警示要求符合规范。
对于本样本中所描述的产品，包括但不限于其产品特性、技术参数、设计、可供性以及价格等，派克汉尼汾公司及其子公司可能
在任何时间作出变更，届时将无法事先告知。

Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-9
软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
软管结构
芯管，增强层和外层
芯管增强层 　　外层
光管
波纹管
氟聚合物软管结构
芯管
包容介质
材质： PTFE
类型：光管或波纹管
增强层
抵抗内部压力
材质：不锈钢、聚丙烯和Nomex.纤维
外层或护套
保护增强层
材质：硅胶、聚烯烃、聚氨酯
热塑管结构
芯管
包容介质
材质：尼龙、聚乙烯、聚氨酯、共聚酯
增强层
抵抗内部压力
材质：纤维（尼龙、聚酯、芳纶）、钢、不锈钢
外层
保护增强层
优点：美观、色彩和标识
材质： 聚氨酯、尼龙、合成橡胶、共聚酯和TPV
TOUGHJACKET. 外层
Parflex制造的TOUGHJACKET.
聚氨酯外层，设计应用于承受苛
刻的使用工况。
搜索TJ软管后缀 - 当前可提供 560TJ,
563TJ, 590TJ 和 594TJ四种软管。
ToughJACKET P a lex fr
TM

A-10 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
软管概览
热塑管 psi
* 规格-10的软管内径为1/2"；-12 的为5/8"
**查看实际的软管参数表以获得ANSI的压力等级
F - 纤维H - 共聚酯
N - 尼龙 O - 聚乙烯
R - 合成橡胶S - 硅胶
U - 聚氨酯
UTJ - TOUGHJACKET.聚氨酯
X - TPV 增强层
类型
PSI 热塑管工作压力s 3/32 1/8 3/16 1/4 5/16 3/8 1/2 5/8 3/4 1
规格-1.5 -2 -3 -4 -5 -6 -8 -10 -12 -16 软管描述psi psi psi psi psi psi psi psi psi psi
钢丝
CNGRP* 标定压力天然气管500 500 D6R/D6RX Hybrid. SAE 100R17 液压管3045 3045 3045 3045 3045 3045 3045 H6 低温 SAE 100R17 液压管3045 3045 3045 3045 3045 3045 HFSR Hybrid. SAE 100R1AT 液压管3263 3118 2611 2500 1523 1276 HFS2R Hybrid. 液压管5076 4061 3553 2784 2277 2030 R6 耐磨王 SAE 100R17 液压管3000 3000 3000 3000 3000 HTB/HTBR Eliminator. Hybrid. 液压管7000 5500 5000 4000 4000 3500 560TJ SAE 100R1AT TOUGHJACKET.液压管3626 3263 3118 2750 2500 2000 1750 563TJ SAE 100R17 TOUGHJACKET.液压管3045 3045 3045 3045 3045 3045 563LT 低温恒压管3045 3045 3045 590TJ TOUGHJACKET.　通用液压管5076 4061 3553 2500 2030 594TJ SAE 100R19 TOUGHJACKET.液压管4061 4061 4061 4061 4061 纤维
510C SAE 100R7 液压管2500 3250 3000 2500 2250 2250 1250 1000 510D SAE 100R7 液压管3250 3000 2500 2250 2250 2750 1250 1000 518C 2500** 3250** 3000** 2500** 2250** 2250** 1250** 1000** 518D SAE 100R7 绝缘管3250** 3000** 2500** 2250** 2250** 1250** 1000** 520N /
528Na SAE 100R8 液压管5000 5000 4500 4000 3500 527BA 呼吸空气加注管7000 7000 53DM SAE 100R18 低温液压管3000 3000 3000 3000 3000 538DM SAE 100R18 低温绝缘液压管3000 540N SAE 100R7 - 液压管3000 3000 2750 2500 2250 2000 1250 540P SAE 100R7 专用水管2750 2250 2000 55LT SAE 100R7 低温液压管3000 3250 3000 2500 2250 2000 56DH 测压管6000 6000 575X
575XN 快速响应液压管5000 5000 5000 5000 5000 5000 580N /
588N 3500 2750 2250 2000 1035HT 高温动力清洗管 1750 83FR DuraGard. 一般用途300 300 300 300 B9 一般用途传输管250 250 250 250 250 250 5CNG 压缩天然气管5000 5000 5000 5000 5000 8LPG 丙烷及天然气管435 435 435 435 HLB SAE 100R7 液压及润滑管3000 3000 MSH 船舶转向管1000 1000 MSXL 船舶转向快速响应管1500 PTH 船舶动力倾斜软管3000 S5N 水清洗管 - 横向清洁4000 S6 水清洗管2500 2500 S9 水清洗管3000 3000 即将停产
参考 510D/518D
即将停产
参考 510D/518D
即将停产
参考 510D/518D
说明
SAE 100R8 高压管
588N - 绝缘管
SAE 100R7 绝缘管

Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-11
软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
软管概览
热塑管 psi
***查看 A-7页中政府和机构标准及规范中例外的情况
F - 纤维H - 共聚酯
N - 尼龙 O - 聚乙烯
R - 合成橡胶S - 硅胶
U - 聚氨酯
UTJ - TOUGHJACKET. 聚氨酯
X - TPV
PSI 热塑管结构及规范
增强层
类型
芯
管
增强层
材质
外层
材质
SAE
标准
附加
规范
页码
# 描述软管
N 钢丝X - ANSI CSA NGV 3.1; NFPA 52; CSA
12.3, Class C A-60 标定压力天然气管CNGRP*
钢丝
H 钢丝R 100R17 MSHA/ ISO 11237 Type R17 A-32 Hybrid. SAE 100R17 液压管D6R/D6RX
H 钢丝H 100R17 A-35 低温 SAE 100R17 液压管H6
H 钢丝R 100R1AT A-33 Hybrid. SAE 100R1AT 液压管HFSR
H 钢丝R - MSHA A-34 Hybrid. 液压管HFS2R
H 钢丝F 100R17 A-36 耐磨王 SAE 100R17 液压管R6
H 钢丝R MSHA A-37 Eliminator. Hybrid. 液压管HTB/HTBR
H 钢丝UTJ 100R1AT MSHA A-38 SAE 100R1AT TOUGHJACKET液压管560TJ
H 钢丝H 100R17 MSHA A-39 SAE 100R17 TOUGHJACKET.液压管563TJ
H 钢丝UTJ 100R17 A-40 低温恒压管563LT
H 钢丝UTJ MSHA A-41 TOUGHJACKET.通用液压管590TJ
H 钢丝UTJ 100R19 MSHA A-42 SAE 100R19 TOUGHJACKET.液压管594TJ
H 纤维U 100R7*** MSHA***, DNV A-43 SAE 100R7 液压管510C
纤维
N 纤维U 100R7 A-44 SAE 100R7 液压管510D
H 纤维U 100R7 ANSI A92.2, DNV A-45 SAE 100R7 绝缘管518C
N (H-16) 纤维U 100R7 ANSI A92.2, DNV A-46 SAE 100R7 绝缘管518D
N 纤维U 100R8 MSHA***, DNV A-47 SAE 100R8 液压管520N /
528Na
N 纤维U - CGA / NFPA 1901 A-48 呼吸空气加注管527BA
H 纤维H 100R18 A-51 SAE 100R18 低温液压管53DM
H 纤维H 100R18 A-51 SAE 100R18 低温绝缘管538DM
N 纤维U 100R7 MSHA A-49 SAE 100R7 - 液压管540N
O 纤维U 100R7 FDA A-50 SAE 100R7 专用水管540P
H 纤维H 100R7 A-52 SAE 100R7 低温液压管55LT
N 纤维U - MSHA*** A-53 测压管56DH
N 纤维U - MSHA***, DNV A-54 快速响应液压管575X/575XN
N 纤维U 100R8 MSHA, DNV A-55 SAE 100R8 高压管
588N - 绝缘管580N/588N
N 纤维U - A-57 高温动力清洗管 1035HT
U 纤维U UL94HB MSHA A-56 DuraGard. 一般用途管83FR
U 纤维U - A-58 一般用途传输管B9
N 纤维U -
ANSI CSA NGV 4.2; ECE R110***;
NFPA 52; CSA 12.52 Class A,
Class D, Class B***
A-59 压缩天然气管5CNG
N 纤维N - ECE R67 Class 1, ECE R110 CNG
Class 6, CSA Certified A-61 丙烷及天然气管8LPG
H 纤维U - MSHA A-62 SAE 100R7 液压及润滑管HLB
N 纤维U - A-63 船舶转向管MSH
N 纤维U - A-64 船舶转向快速响应管MSXL
N 纤维/不锈钢钢丝U - A-65 船舶动力倾斜管PTH
N 纤维U - A-66 水清洗管 - 横向清洁S5N
H 纤维U - A-67 水清洗管S6
H 纤维U - A-68 水清洗管S9
说明

A-12 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
软管概览
氟聚合物软管 psi
增强层
类型
PSI 氟聚合物软管工作压力
英制尺寸
名义尺寸
1/8 3/16
1/4 5/16 13/32
1/2 5/8 7/8
1-1/8 1/8 1/4 3/8 1/2 5/8
15/64 7/16 29/32
规格-3 -4 -5 -6 -8 -10 -12 -16 -20 -3 -4 -6 -8 -10
软管描述psi psi psi psi psi psi psi psi psi psi psi psi psi psi
钢丝
919 PTFE 软管3000 3000 2500 2000 1500 1200 1000 625
919B PTFE 导电软管3000 3000 2500 2000
919J 硅胶外层 PTFE 软管3000 3000 2500 2000 1500 1200 1000
919BJ 硅胶外层 PTFE 导电软管3000 3000 2500 2000 1500 1200 1000
919U 高耐磨性 PTFE 软管3000 2500 2000 1200 1000
929 厚壁 PTFE 软管3000 2500 2000
929B 厚壁 PTFE 导电软管3000 2500 2000 1200 1250
929BJ 硅胶外层 PTFE 导电软管3000 2500 2000 1200 1250
939 PTFE 波纹管1500 1350 1000
939B PTFE 导电波纹管1500 1350 1000
944B 高压 PTFE 导电软管4500 4500 4000 4000 4000
955B 高压 PTFE 导电软管5500 5500 5500 5500 5500 5500
STW
Z-STW*
PAGE 厚壁 PTFE 软管
*两层编织3000 2000 1750
STB
Z-STB*
PAGE 厚壁 PTFE 导电软管
*两层编织3000 2000 1750
SCW PAGE PTFE 波纹管1500 1500 1500
SCB PAGE PTFE 导电波纹管1500 1500 1500
SCWV PAGE 厚壁 PTFE 波纹管1500
SCBV PAGE 厚壁 PTFE 导电波纹管1500
其他
NCW PAGE Nomex编织波纹管725 400 280
NCB PAGE Nomex编织导电波纹管725 400 280
PCW PAGE 聚丙烯编织波纹管350 350 350 350
PCB PAGE 聚丙烯编织导电波纹管350 350 350 350
*Z 代表规格大于1"的两层编织软管
说明
PTFE . 聚四氟乙烯
NB - Nomex 纤维编织
PTFE-S . 聚四氟乙烯，导电 U . 聚氨酯
PP - 聚丙烯 S - 硅胶

Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-13
软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
软管概览
氟聚合物软管 psi
说明
PTFE . 聚四氟乙烯
NB - Nomex 纤维编织
PTFE-S . 聚四氟乙烯，导电 U . 聚氨酯
PP - 聚丙烯 S - 硅胶
PSI 氟聚合物软管结构及规范
增强层
类型
3/4 1 1 1/4 1 1/2 2 2-1/2 3 4 英制尺寸
-12 -16 -20 -24 -32 -40 -48 -64 芯
管
增强层
材质
外层
材质
页码
# 描述软管
psi psi psi psi psi psi psi psi
PTFE 不锈钢钢丝— A-69 PTFE 软管919
钢丝
PTFE-S 不锈钢钢丝— A-69 PTFE 导电软管919B
PTFE 不锈钢钢丝S A-70 硅胶外层 PTFE 软管919J
PTFE-S 不锈钢 钢丝S A-70 硅胶外层 PTFE 导电软管919BJ
PTFE 不锈钢钢丝U A-71 高耐磨性 PTFE 软管919U
PTFE 不锈钢钢丝— A-72 厚壁 PTFE 软管929
PTFE-S 不锈钢钢丝— A-72 厚壁 PTFE 导电软管929B
PTFE-S 不锈钢钢丝S A-73 硅胶外层 PTFE 导电软管929BJ
1100 1000 1000 750 250 PTFE 不锈钢钢丝— A-74 PTFE 波纹管939
1100 1000 1000 1000 1000 PTFE-S 不锈钢钢丝— A-74 PTFE 导电波纹管939B
PTFE-S 不锈钢钢丝— A-75 高压 PTFE 导电软管944B
PTFE-S 不锈钢钢丝— A-76 高压 PTFE 导电软管955B
1000 1000
1200 1000* 900* PTFE 不锈钢钢丝— A-77 PAGE 厚壁 PTFE 软管
*两层编织
STW
Z-STW*
1000 1000
1200 1000* 900* PTFE-S 不锈钢钢丝— A-77 PAGE 厚壁 PTFE 导电软管
*两层编织
STB
Z-STB*
1200 1000 750 650 450 PTFE 不锈钢钢丝— A-78 PAGE PTFE 波纹管SCW
1200 1000 750 650 450 PTFE-S 不锈钢钢丝— A-78 PAGE PTFE 导电波纹管SCB
1200 1000 750 650 450 200 175 150 PTFE 不锈钢钢丝— A-79 PAGE 厚壁 PTFE 波纹管SCWV
1200 1000 750 650 450 200 175 150 PTFE-S 不锈钢钢丝— A-79 PAGE 厚壁 PTFE 导电波纹管SCBV
200 200 PTFE NB纤维— A-81 PAGE Nomex. 编织波纹管NCW
其他
200 200 PTFE-S NB纤维— A-81 PAGE Nomex. 编织导电波纹管NCB
350 350 350 350 350 PTFE PP聚丙烯— A-80 PAGE 聚丙烯编织波纹管PCW
350 350 350 350 350 PTFE-S PP聚丙烯— A-80 PAGE 聚丙烯编织导电波纹管PCB
*Z代表规格大于1"的两层编织软管

A-14 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
增强层
类型
MPa 热塑管工作压力 3/32 1/8 3/16 1/4 5/16 3/8 1/2 5/8 3/4 1
规格-1.5 -2 -3 -4 -5 -6 -8 -10 -12 -16 软管描述MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa
钢丝
CNGRP* 标定压力天然气管3.5 3.5 D6R/D6RX Hybrid. SAE 100R17 液压管21.0 21.0 21.0 21.0 21.0 21.0 21.0 H6 低温 SAE 100R17 液压管21.0 21.0 21.0 21.0 21.0 21.0 HFSR Hybrid. SAE 100R1AT 液压管22.5 21.5 18.0 17.2 10.5 8.8 HFS2R Hybrid. 液压管35.0 28.0 24.5 19.2 15.7 14.0 R6 耐磨王 SAE 100R17 液压管20.7 20.7 20.7 20.7 20.7 HTB/HTBR Eliminator. Hybrid. 液压管48.3 37.9 34.5 27.6 27.6 24.1 560TJ SAE 100R1AT TOUGHJACKET.液压管25.0 22.5 21.5 19.0 17.2 13.8 12.1 563TJ SAE 100R17 TOUGHJACKET.液压管21.0 21.0 21.0 21.0 21.0 21.0 563LT 低温恒压管21.0 21.0 21.0 590TJ TOUGHJACKET. 通用液压管35.0 28.0 24.5 17.2 14.0 594TJ SAE 100R19 TOUGHJACKET.液压管28.0 28.0 28.0 28.0 28.0 纤维
510C SAE 100R7 液压管17.2 22.4 20.7 17.2 15.5 15.5 8.7 6.9 510D SAE 100R7 液压管22.4 21.0 17.5 15.8 15.8 19.2 8.8 7.0 518C 2500** 3250** 3000** 2500** 2250** 2250** 1250** 1000** 518D SAE 100R7 绝缘管3250** 3000** 2500** 2250** 2250** 1250** 1000** 520N /
528Na SAE 100R8 液压管34.5 34.5 31.0 27.6 24.1 527BA 呼吸空气加注管48.3 48.3 53DM SAE 100R18 低温液压管20.7 20.7 20.7 20.7 20.7 538DM SAE 100R18 低温绝缘管20.7 540N SAE 100R7 - 液压管20.7 20.7 19.0 17.2 15.5 13.8 8.6 540P SAE 100R7 专用水管19.0 15.5 13.8 55LT SAE 100R7 低温液压管20.7 22.4 20.7 17.2 15.5 13.8 56DH 测压管41.4 41.4 575X
575XN 快速响应液压管34.5 34.5 34.5 34.5 34.5 34.5 580N /
588N
SAE 100R8 高压管
588N - 绝缘管24.1 19.0 15.5 13.8 1035HT 高温动力清洗管 12.1 83FR DuraGard. 一般用途管2.1 2.1 2.1 2.1 B9 一般用途传输管1.7 1.7 1.7 1.7 1.7 1.7 5CNG 压缩天然气管34.5 34.5 34.5 34.5 34.5 8LPG 丙烷及天然气管3.0 3.0 3.0 3.0 HLB SAE 100R7 液压及润滑管20.7 20.7 MSH 船舶转向管6.9 6.9 MSXL 船舶转向快速响应管10.3 PTH 船舶动力倾斜管20.7 S5N 水清洗管 - 横向清洁28.0 S6 水清洗管17.2 17.2 S9 水清洗管20.7 20.7 软管概览
热塑管 MPa
* 规格-10的软管内径为1/2"；-12的为 5/8"
**查看实际的软管参数表以获得ANSI的压力等级
F - 纤维H - 共聚酯
N - 尼龙 O - 聚乙烯
R - 合成橡胶S - 硅胶
U - 聚氨酯
UTJ - TOUGHJACKET. 聚氨酯
X - TPV
即将停产
参考 510D/518D
即将停产
参考 510D/518D
即将停产
参考 510D/518D
说明
SAE 100R7 绝缘管

Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-15
软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
MPa 热塑管结构及规范
增强层
类型
芯
管
增强层
材质
外层
材质
SAE
标准
附加
规范
页码
# 描述软管
N 钢丝X - ANSI CSA NGV 3.1; NFPA 52; CSA
12.3, Class C A-60 标定压力天然气管CNGRP*
钢丝
H 钢丝R 100R17 MSHA/ ISO 11237 Type R17 A-32 Hybrid. SAE 100R17 液压管D6R/D6RX
H 钢丝H 100R17 A-35 低温 SAE 100R17 液压管H6
H 钢丝R 100R1AT A-33 Hybrid. SAE 100R1AT 液压管HFSR
H 钢丝R - MSHA A-34 Hybrid. 液压管HFS2R
H 钢丝F 100R17 A-36 耐磨王 SAE 100R17 液压管R6
H 钢丝R MSHA A-37 Eliminator. Hybrid. 液压管HTB/HTBR
H 钢丝UTJ 100R1AT MSHA A-38 SAE 100R1AT TOUGHJACKET.液压管560TJ
H 钢丝UTJ 100R17 MSHA A-39 SAE 100R17 TOUGHJACKET.液压管563TJ
H 钢丝H 100R17 A-40 低温恒压管563LT
H 钢丝UTJ MSHA A-41 TOUGHJACKET. 通用液压管590TJ
H 钢丝UTJ 100R19 MSHA A-42 SAE 100R19 TOUGHJACKET.液压管594TJ
H 纤维U 100R7*** MSHA***, DNV A-43 SAE 100R7 液压管510C
纤维
N 纤维U 100R7 A-44 SAE 100R7 液压管510D
H 纤维U 100R7 ANSI A92.2, DNV A-45 SAE 100R7 绝缘管518C
N (H-16) 纤维U 100R7 ANSI A92.2, DNV A-46 SAE 100R7 绝缘管518D
N 纤维U 100R8 MSHA***, DNV A-47 SAE 100R8 液压管520N /
528Na
N 纤维U - CGA / NFPA 1901 A-48 呼吸空气加注管527BA
H 纤维H 100R18 A-51 SAE 100R18 低温液压管53DM
H 纤维H 100R18 A-51 SAE 100R18 低温绝缘管538DM
N 纤维U 100R7 MSHA A-49 SAE 100R7 液压管540N
O 纤维U 100R7 FDA A-50 SAE 100R7 专用水管540P
H 纤维H 100R7 A-52 SAE 100R7 低温液压管55LT
N 纤维U - MSHA*** A-53 测压管56DH
N 纤维U - MSHA***, DNV A-54 快速响应液压管575X/575XN
N 纤维U 100R8 MSHA, DNV A-55 SAE 100R8 高压管
588N - 绝缘管580N/588N
N 纤维U - A-57 高温动力清洗管1035HT
U 纤维U UL94HB MSHA A-56 DuraGard. 一般用途管83FR
U 纤维U - A-58 一边用途传输管B9
N 纤维U -
ANSI CSA NGV 4.2; ECE R110***;
NFPA 52; CSA 12.52 Class A,
Class D, Class B***
A-59 压缩天然气管5CNG
N 纤维N - ECE R67 Class 1, ECE R110
CNG Class 6, CSA Certified A-61 丙烷及天然气管8LPG
H 纤维U - MSHA A-62 SAE 100R7 液压及润滑管HLB
N 纤维U - A-63 船舶转向管MSH
N 纤维U - A-64 船舶转向快速响应管MSXL
N 纤维/不锈钢钢丝U - A-65 船舶动力倾斜管PTH
N 纤维U - A-66 水清洗管 - 横向清洁S5N
H 纤维U - A-67 水清洗管S6
H 纤维U - A-68 水清洗管S9
软管概览
热塑管 MPa
***查看A-7页中政府和机构标准及规范的例外情况
F - 纤维H - 共聚酯
N - 尼龙 O - 聚乙烯
R - 合成橡胶S - 硅胶
U - 聚氨酯
UTJ - TOUGHJACKET. 聚氨酯
X - TPV
说明

A-16 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备及
附件
F
技术信息
G
管材
B
软管概览
氟聚合物软管 MPa
增强层
类型
MPa 氟聚合物软管工作压力
英制尺寸
名义尺寸
1/8 3/16
1/4 5/16 13/32
1/2 5/8 7/8
1-1/8 1/8 1/4 3/8 1/2 5/8
15/64 7/16 29/32
规格-3 -4 -5 -6 -8 -10 -12 -16 -20 -3 -4 -6 -8 -10
软管描述MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa MPa
钢丝
919 PTFE 软管20.7 20.7 17.2 13.8 10.3 8.3 6.9 4.3
919B PTFE 导电软管20.7 20.7 17.2 13.8
919J 硅胶 PTFE 软管20.7 20.7 17.2 13.8 10.3 8.3 6.9
919BJ 硅胶 PTFE 导电软管20.7 20.7 17.2 13.8 10.3 8.3 6.9
919U 高耐磨性 PTFE 软管20.7 17.2 13.8
929 厚壁 PTFE 软管20.7 17.2 13.8
929B 厚壁 PTFE 导电软管20.7 17.2 13.8 8.3 8.6
929BJ 硅胶 PTFE 导电软管20.7 17.2 13.8 8.3 8.6
939 PTFE 波纹管10.3 9.3 6.9
939B PTFE 导电波纹管10.3 9.3 6.9
944B 高压 PTFE 导电软管31.0 31.0 27.6 27.6 27.6
955B 高压 PTFE 导电软管37.9 37.9 37.9 37.9 37.9 37.9
STW
Z-STW*
PAGE 厚壁 PTFE 软管
*两层编织20.7 20.7 13.8 12.1
STB
Z-STB*
PAGE 厚壁 PTFE 导电软管
*两层编织20.7 20.7 13.8 12.1
SCW PAGE PTFE 波纹管10.3 10.3 10.3
SCB PAGE PTFE 导电波纹管10.3 10.3 10.3
SCWV PAGE 厚壁 PTFE 波纹管10.3
SCBV PAGE 厚壁 PTFE 导电波纹管10.3
其他
NCW PAGE Nomex 编织波纹管5.0 2.8 1.9
NCB PAGE Nomex 编织导电波纹管5.0 2.8 1.9
PCW PAGE 聚丙烯编织波纹管10.3` 10.3` 10.3`
PCB PAGE 聚丙烯编织导电波纹管10.3 10.3 10.3
*Z 代表规格大于1"的两层编织软管
说明
PTFE . 聚四氟乙烯
NB - Nomex 纤维编织
PTFE-S . 聚四氟乙烯，导电 U . 聚氨酯
PP - 聚丙烯 S - 硅胶

Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-17
软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
软管概览
氟聚合物软管 MPa
MPa 氟聚合物软管结构及规范
增强层
类型
3/4 1 1 1/4 1 1/2 2 2-1/2 3 4 英制尺寸
-12 -16 -20 -24 -32 -40 -48 -64 芯
管
增强层
材质
外层
材质
页码
# 描述软管
MPa MPa MPa MPa MPa MPa MPa MPa
PTFE 不锈钢钢丝— A-69 PTFE 软管919
钢丝
PTFE-S 不锈钢钢丝— A-69 PTFE 导电软管919B
PTFE 不锈钢钢丝S A-70 硅胶外层 PTFE 软管919J
PTFE-S 不锈钢钢丝S A-70 硅胶外层 PTFE 导电软管919BJ
PTFE 不锈钢钢丝U A-71 高耐磨性 PTFE 软管919U
PTFE 不锈钢钢丝— A-72 厚壁 PTFE 软管929
PTFE-S 不锈钢钢丝— A-72 厚壁 PTFE 导电软管929B
PTFE-S 不锈钢钢丝S A-73 硅胶外层 PTFE 导电软管929BJ
7.6 6.9 6.9 5.2 1.7 PTFE 不锈钢钢丝— A-74 PTFE 波纹管939
7.6 6.9 6.9 5.2 1.7 PTFE-S 不锈钢钢丝— A-74 PTFE 导电波纹管939B
PTFE-S 不锈钢钢丝— A-75 高压 PTFE 导电软管944B
PTFE-S 不锈钢钢丝— A-76 高压 PTFE 导电软管955B
6.9 6.9
8.3 6.9* 6.2* PTFE 不锈钢钢丝— A-77 PAGE 厚壁 PTFE 软管
*两层编织
STW
Z-STW*
6.9 6.9
8.3 6.9* 6.2* PTFE-S 不锈钢钢丝— A-77 PAGE 厚壁 PTFE 导电软管
*两层编织
STB
Z-STB*
8.3 6.9 5.2 4.5 3.1 PTFE 不锈钢钢丝— A-78 PAGE PTFE 波纹管SCW
8.3 6.9 5.2 4.5 3.1 PTFE-S 不锈钢钢丝— A-78 PAGE PTFE 导电波纹管SCB
8.3 6.9 5.2 4.5 3.1 1.4 1.2 1.0 PTFE 不锈钢钢丝— A-79 PAGE 厚壁 PTFE 波纹管SCWV
8.3 6.9 5.2 4.5 3.1 1.4 1.2 1.0 PTFE-S 不锈钢钢丝— A-79 PAGE 厚壁 PTFE 导电波纹管SCBV
1.4 1.4 PTFE NB纤维— A-81 PAGE Nomex. 编织波纹管NCW
其他
1.4 1.4 PTFE-S NB纤维— A-81 PAGE Nomex. 编织导电波纹管NCB
10.3 10.3 10.3 10.3 10.3 PTFE PP聚丙烯— A-80 PAGE 聚丙烯编织波纹管PCW
10.3 10.3 10.3 10.3 10.3 PTFE-S PP聚丙烯— A-80 PAGE 聚丙烯编织导电波纹管PCB
*Z 代表规格大于1"的两层编织软管
说明
PTFE . 聚四氟乙烯
NB - Nomex 纤维编织
PTFE-S . 聚四氟乙烯，导电 U . 聚氨酯
PP - 聚丙烯 S - 硅胶

A-18 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备及
附件
F
技术信息
G
管材
B
软管直径的选择
推荐流速下的通流量
下面的流量选择表图有助于确定正确的软管尺寸。
使用方法
确认系统对应的正确流速，然后从所选流速直线连接到推荐的流量。直线与
中间软管内径栏的交点即为所需软管内径I.D.。 若交点在两个尺寸之间，则选
择较大内径的软管。
示例：分别从左列中找到16加仑/分钟，从右列中找到20英尺/秒（压力管路
的最大推荐流速），然后将这两点上用直线连接。
流量
加仑/分钟
所需的软管内径在直线或上面的中间列中显示。本示例中，我
们需要的软管内径为0.625 英寸(5/8") 或更大。
吸油管和回油管可使用相同的步骤进行确认，但请选用它
们各自对应的最大推荐流速。

Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-19
软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
软管长度计算
针对滑轮软管应用
最佳的滑轮软管总成切管长度取决于机器的特定机械布置。查找大致起点的方法如下：
1. 将带一个接头的软管总成按下图所示进行布管。
2. 在拉紧的软管上测量点1到点2的长度。
LO = 长度
3. 插管深度 (x) 可以在接头章节中产品尺寸表中找到，也可以在接头上直接
测量。下面的公式中包含了1.5% 的伸缩余量。
4. 计算软管切管长度 HCL:
HCL = 0.985 LO +2X
假如HCL包含接头，请在两端加入伸缩余量。
5. 连接另一端的软管接头，检查扣压，然后装配到机器上。

A-20 Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd 软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备及
附件
F
技术信息
G
管材
B
软管材质特点
芯管，增强层及外层
材质工作温度特点
共聚酯
工作温度范围
-70°F (-57°C) 到 250°F (127°C)*
. 良好的化学兼容性
. 优异的低温柔韧性
尼龙
工作温度范围
-40°F (-40°C) 到 230°F (110°C)*
. 极好的化学兼容性
. 极低的渗透率
聚乙烯
工作温度范围
-40°F (-40°C) 到 150°F (66°C)*
. 无渗出
. 低吸水性
聚氨酯
工作温度范围
-40°F (-40°C) 到 200°F (93)*
. 极好的柔韧性
PTFE 工作温度范围
-100°F (-73°C) 到 500°F (260°C)*
. 化学惰性，优异的化学兼容性
. 极低的摩擦系数
. 优异的介电强度
. 出色的耐热性
. 不润湿
芯管
材质工作温度特点
纤维工作温度范围
-70°F (-57°C) 到 250°F (127°C)*
. 高密度编织可实现紧凑的编织层外径
. 脉冲寿命高
. 优异的柔韧性
碳钢
不锈钢
工作温度范围
-100°F (-73°C) 到 500°F (260°C)*
. 低体积膨胀率
. 最大强度的增强层
聚丙烯工作温度范围
0°F (18°C) 到 100°F (212°C)*
. 重量轻
. 优异的耐腐蚀性
Nomex 工作温度范围
-100°F (-73°C) 到 400°F (204°C)*
. 重量极轻
. 消除RFI 问题
. 出色的柔韧性
增强层
材质工作温度特点
共聚酯工作温度范围
-70°F (-57°C) 到 250°F (121°C)*
. 低摩擦系数
. 出色的低温柔韧性
聚氨酯工作温度范围
-40°F (-40°C) 到 200°F (93°C)*
. 耐磨性. 无损伤
硅胶
工作温度范围
-65°F (-54°C) 到 450°F (232°C)*
. 耐磨性
. 保护增强层
. 保持软管冷却，以确保
操作员的安全
TPV 工作温度范围
-40°F (-40°C) 到 250°F (121°C)*
. 极其耐用
. 耐候性及耐化学性
注意： *列出的温度是对应材质常规的最低和最高温度。 但是，制造过程的其他因素可能会限制工作温度。有关软管的实际工
作温度，请查看特定的软管页面。
外层

Parker Hannifin Corporation | Parflex Division | Ravenna, Ohio | parker.com/pfd A-21
软管
A
气动盘管
及接头
C
交通运输
D
接头
E
工具，设备
及附件
F
技术信息
G
管材
B
软管材质概览
Parflex 软管材质分类
Parflex 软管芯管材质分类
软管芯管
材质代码
材质
名称软管
H 共聚酯D6R, H6, R6, HFSR, HFS2R, HTB,HTBR, 560TJ, 563LT, 563TJ, 590TJ, 594TJ, 510C,
518C, 53DM/538DM, 55LT, HLB, S6, S9
N 尼龙510D, 518D, 520N, 527BA, 528N, 540N, 56DH, 575X, 575XN, 580N, 588N, 1035HT,
5CNG, MSH, MSXL, PTH, S5N, 1035HT, CNGRP
O 聚乙烯540P
PTFE 氟聚合物 PTFE 919/919B, 919J, 919BJ, 919U, 929/929B, 929BJ, 939/939B, 944B, 955B, PCW/
PCB, STW/STB, SCW/SCB, NCW/NCB, SCWV/SCBV, SCWV-FS/SCBV-FS
U 聚氨酯83FR, B9
Parflex 软管外层材质分类
软管外层
材质代码
材质
名称软管
H 低温共聚酯55LT, 53DM/538DM, 563LT
M 硅胶919J, 919BJ, 929BJ
U 聚氨酯560TJ, 563TJ, 590TJ, 594TJ, 510C, 518C, 518D, 520N, 528N, 527BA, 540N, 540P,
56DH, 575X, 580N, 588N, 83FR, 1035HT, B9, 5CNG, HLB, MSH, PTH, S5N, S6, S9
UTJ TOUGHJACKET聚氨酯 560TJ, 563TJ, 590TJ, 594TJ
N 弹性尼龙575XN
TPV 热塑性硫化橡胶CNGRP
. G 良好或优异，很少或没有膨胀，拉伸或表面变化。首选。
. L 边际或有条件的。明显的影响，但不一定表示缺乏可维护性。建议针对特定应用进行进一步测试。应评估异常久远的
的影响，例如硬化或潜在的裂纹。
. P 差或不适用。不推荐如未进行过广泛而现实的测试。
. — 表示未经测试。
. # 用于氟聚合物，表示良好的化学兼容性，但可能会过度渗透。
. 2 查看表格末尾的备注信息。
化学兼容性等级代码：
