Since 2007





























































Thomas & Betts STAR TECK Teck 电缆接头

STAR TECK STE/STEX 系列电缆接头


STAR TECK STE 系列电缆接头是为普通应用场合下保持系统优完整性而设计的。 STEX 系列主要是为在一定级别的危险区域中使用而设计。两个系列的产品均适用于腐蚀性强,环境恶劣的区域。



应用

- 在工业领域及危险区域内,作为护套金属铠装电缆穿过隔板或外壳的工具。(使用ABB 密封剂时,这些接头适用于危险区域)
- 形成机械式夹持机构和防水/ 防油端接
- 保证电缆铠装层的接地连续性

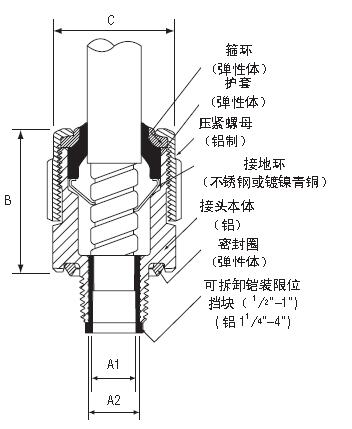

产品特性

- 配有动力夹持接地环
- 配有可拆卸的铠装限位挡块,适用电缆


范围更广

- 内置密封装置
- 配有弹性体箍环/ 护套,适用电缆范围更广
- 内置压紧螺母护套剥除装置
- 采用锤子和螺丝刀即可紧固压紧螺母



范围:

- STAR TECK EXTREME? 接头适用于一系列电缆规格的。每个承口的规格范围与相邻规格范围有交叠,从而将电缆与接头不匹配的概率降低。配合使用的连接头尺寸从 1?2" 到 4",对应的外护套直径从 0.525 到 4.340


材料

标准材料为铝
后缀“S”表示镀锌钢材料
后缀“PVC”表示耐腐蚀性PVC 涂层
后缀“SS”表示不锈钢材料
电缆类型
JMC, MC-HL, Teck



适用环境分类

STE* 系列
– 普通区域
– Class I, Division 2
–NEMA 4,4X(不锈钢),
6P -STE050 - STE200
–STE050 – STE200
NEMA 6P
–STE250 – 400
NEMA 4
–STE050 – 400
NEMA 4X(不锈钢)
STEX 系列
–Class I, Division 1, Groups A, B, C, D
–Class II, Division 1, Groups E, F, G
–Class III
–NEMA 4、4X(不锈钢),6P

不锈钢材质接头经UL 认证可地埋经UL 514B 认证适用于潮湿环境及混凝土(钢筋)场合
UL 文件编号E82038/E38947
CSA 文件编号LR638/LR23086

* 与符合Class I 危险区域使用标准的密封接头配合使用时,此类接头可用在I 级危险区域中。


** 只要安装符合501.10/505.15 及502.10/506.15 规范, 这些接头均能达到NEC? Class I、Division 2/Zone 2 以及Class II Division 2/Zone 22 要求。

*** 只要安装符合NEC?/CEC 规范,并且搭配认证的MC-HL 或Teck 电缆(或同类电缆) 使用,此类接头即可用在危险区域中。 以上几点并不适用于所有STEX 系列。

NEC 和National Electrical Code 均为美国国家消防协会 (NFPA) 的注册商标。



STAR TECK Teck 电缆接头
STAR TECK EXTREME 护套金属包层电缆接头



产品编号 承口规 格 (NPT) 剥线 长度 (IN) 压紧螺 母扭矩 (IN*LBS) 尺寸规格(IN) 所需的 密封剂 适用的铠装 电缆规格 (IN) 适用的护套 电缆规格 (IN) A1:管颈 直径带终端限 位挡块 A2:管 颈直径不带 终端限位挡 块 B 总长度 C 外径 SC65 油灰 密封剂(G) SC4-KIT 液态密封剂 (CC)

普通区域
ST050-462# 1?2 11?4 300 .525 .650 .415 .570 N/A* .395 2.020 1.224 — —
STE050DATA**# 1?2
7?8 300 .592 .693 .502 .603 .375 .515 2.100 1.360 — —
STE050* 1?2 11?4 300 .600 .985 .520 .895 .505 .612 2.650 1.630 — —
STE075* 3?4 11?4 600 .860 1.205 .780 1.125 .655 .816 2.900 2.080 — —
STE100* 1 11?4 700 .950 1.375 .870 1.295 .785 1.044 3.020 2.300 — —
STE125* 11?4 11?4 1,000 1.150 1.625 .990 1.465 .970 1.250 4.010 2.820 — —
STE150* 11?2 13?4 1,200 1.440 1.965 1.280 1.805 1.260 1.562 4.290 3.250 — —
STE200* 2 13?4 1,600 1.825 2.375 1.665 2.215 1.645 1.995 4.120 3.600 — —
STE250 21?2 21?2 1,600 2.265 2.840 2.105 2.680 2.075 2.424 5.320 4.750 — —
STE300 3 21?2 1,600 2.670 3.270 2.545 3.145 2.531 2.890 5.400 5.400 — —
STE350 31?2 21?2 1,600 3.220 3.870 3.090 3.640 3.065 3.460 5.360 5.900 — —
STE400 4 21?2 1,600 3.665 4.340 3.550 4.225 3.525 3.941 5.415 6.400 — —
危险区域
STX050-462* 1?2 11?4 300 .525 .650 .415 .570 N/A* .395 2.500 1.630 7 4
STX050-464* 1?2 11?4 300 .600 .760 .490 .680 N/A* .485 2.530 1.630 7 4
STEX075* 3?4 11?4 600 .600 .985 .520 .895 .504 .678 3.400 1.820 14 7
STEX100* 1 11?4 700 .860 1.205 .780 1.125 .650 .833 3.580 2.300 30 16
STEX125* 11?4 11?4 1,000 .950 1.375 .870 1.295 .834 1.065 3.920 2.510 45 22
STEX150* 11?2 13?4 1,200 1.150 1.625 .990 1.465 .958 1.273 5.020 3.260 80 43
STEX200* 2 13?4 1,600 1.440 1.965 1.280 1.805 1.250 1.560 5.120 3.620 125 66
STEX250 21?2 21?2 1,600 1.825 2.375 1.665 2.215 1.640 1.995 5.170 4.580 341 164
STEX300 3 21?2 1,600 2.265 2.840 2.105 2.680 2.075 2.461 6.610 5.100 497 239
STEX350 31?2 21?2 1,600 2.670 3.270 2.545 3.145 2.531 2.864 7.380 5.790 965 464
STEX400 4 21?2 1,600 3.220 3.870 3.090 3.640 3.055 3.461 7.650 6.190 1323 636
STX400-484# 4 — 1,600 3.810 4.030 3.680 3.870 — — — — 1645 791
STX400-485# 4 — 1,600 3.965 4.185 3.835 4.025 — — — — 1645 791



产品型号中加相应的后缀来表示特定材质。



所需材料后缀示例
配带接地锁紧螺母的铝接头GRL STE-050GRL
镀锌钢S STE-050S
不锈钢SS STX050-462SS
PVC 涂层铝PVC STE-050PVC
PVC 涂层钢S-PVC STE-050S-PVC



* 产品符合UL NEMA 6P 防水等级
** 经UL 认证适用于数据通信电缆
# 不含可拆卸铠装限位挡块。

ABB / T&B 导管和接头

密封剂—用于危险区域

产品编号说明容量
SC65 油灰型密封剂 60克
SC4-KIT 液态密封剂,用于高线束密度场合(大于等于 5 根线) 2.8 fl. oz. (66 cm3)



- STAR TECK? 护套金属包层电缆接头



规格重叠区间。STAR TECK ?护套金属包层电缆接头适用于一系列电缆规格范围,将电缆与接头尺寸不匹配的概率降低。



应用

- 在危险区域中,为穿透隔板或外壳的铠装电缆、金属包层电缆及护套电缆提供保护(使用ABB 密封剂时,这些接头适用于危险区域)
- 形成机械夹持机构及防水/ 防油终端
- 为电缆铠装层提供接地连续性



电缆类型

- JMC, MC-HL, Teck

产品特性

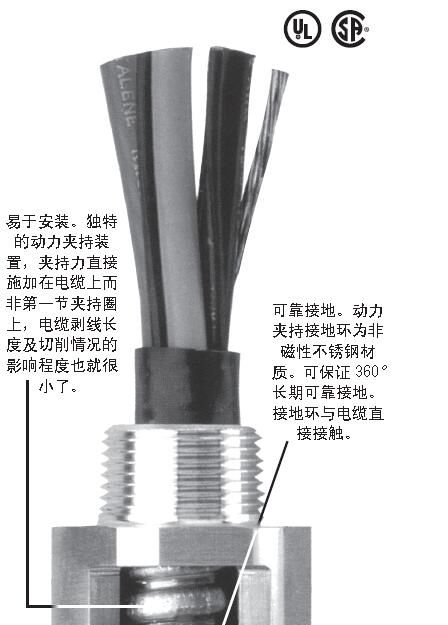

安装过程简单
- 独特的动力夹持装置,夹持力直接施加在电缆上而非第一节夹持圈上,电缆剥线长度及切削情况的影响程度也 就很小了。

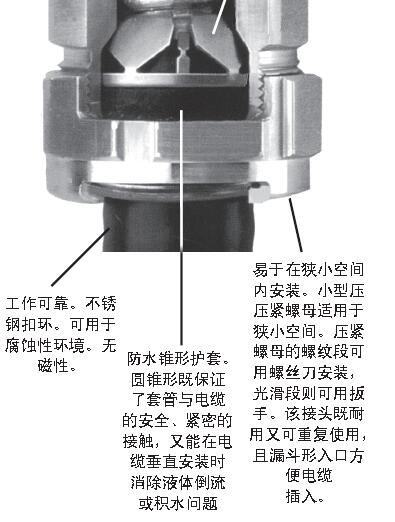

工作可靠

- 不锈钢扣环。可用于腐蚀性环境。无磁性

可靠接地

- 动力夹持接地环为非磁性不锈钢材质。 可保证360° 长期可靠接地。接地环与电缆直接接触。


防水

- 锥形护套。圆锥形既保证了套管与电缆的安全、紧密的接触,又能在电缆垂直安装时消除液体倒流或积水问题



在狭小空间中安装方便

- 小型压盖螺母适用于狭小空间。压紧螺母的螺纹段可用螺丝刀安装,光滑段则可用扳手。该接头既耐用又可重复使用,且漏斗形入口方便电缆插入。

材料
标准材料为铝
后缀“S”表示镀锌钢材质
后缀“PVC”表示耐腐蚀性PVC 涂层
后缀“SS”表示316不锈钢材质
(1?2"—2" 英寸)



适用区域分类
只要安装符合501.10/505.15 及
502.10/506.15 规范,则这些接头均能达到
NEC? Class I Division 2/Zone 2 及Class II Division
2/Zone 22 危险区域使用要求。
NEMA4
经UL 514B 安全认证适用于潮湿及混凝土
(不锈钢)环境
UL 文件编号E82038/E38947
CSA 文件编号LR638/LR23086



范围:

配合使用的连接头尺寸从 1?2" 到 4",对应的外护套直径从 0.525” 到 4.340"






安装STAR TECK? 接头

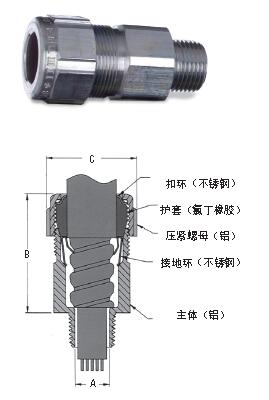

- 用于普通场所的STAR TECK? 护套金属包层电缆接头



- 规格重叠,可将现场电缆和接头不匹配的可能性降低
- 配合使用的连接头尺寸从 1?2" 到 4",对应的外护套直径从 0.525" 到 4.340"
- 适用于普通或危险区域的应用(I 级2 类; II 级2 类;III 级)
- 如法规要求使用防爆或防尘盒,
请使用STAR TECK XP? 接头(STX050-462 系列)



产品 编号 承口 规格 NPT 适用的护套 电缆规格 (IN) 适用的铠装 电缆规格 (IN) 尺寸 (IN.) A B* C

ST050-462 1?2 .525 .650 .415 .570 .395 2.020 1.224
ST050-464 1?2 .600 .760 .490 .680 .485 2.020 1.363
ST050-465 1?2 .725 .885 .615 .805 .612 2.133 1.633
ST050-466 1?2 .825 .985 .715 .905 .612 2.133 1.633
ST075-467 3?4 .880 1.065 .770 .985 .819 2.450 2.080
ST075-468 3?4 1.025 1.205 .915 1.125 .819 2.450 2.080
ST100-469 1 1.187 1.375 1.077 1.295 1.039 2.601 2.230
ST125-470 11?4 1.357 1.625 1.240 1.545 1.182 3.282 2.824
ST125-550 11?4 1.500 1.625 1.390 1.545 1.370 3.282 2.824
ST125-471 11?4 1.600 1.875 1.490 1.795 1.370 3.282 2.824
ST150-472 11?2 1.700 1.965 1.590 1.885 1.557 3.620 3.260
ST150-473 11?2 1.900 2.187 1.790 2.107 1.600 3.620 3.260
ST200-551 2 1.900 2.187 1.790 2.107 1.715 3.640 3.620
ST200-474 2 2.100 2.375 1.990 2.280 1.995 3.640 3.620
ST200-475 2 2.300 2.565 2.190 2.485 2.057 3.640 4.020
ST200-476 2 2.500 2.750 2.390 2.656 2.057 3.640 4.020
ST250-477 21?2 2.380 2.640 2.240 2.560 2.230 4.700 4.750
ST250-478 21?2 2.580 2.840 2.440 2.750 2.430 4.700 4.750
ST300-479 3 2.790 3.060 2.640 2.970 2.630 4.700 5.050
ST300-480 3 3.000 3.270 2.870 3.190 2.860 4.790 5.480
ST300-481 3 3.210 3.480 3.042 3.390 3.032 4.790 5.480
ST350-482 31?2 3.420 3.690 3.270 3.590 3.260 4.790 5.980
ST350-483 31?2 3.610 3.870 3.440 3.770 3.430 4.790 5.980
ST400-484 4 3.810 4.030 3.600 3.930 3.590 4.840 6.435
ST400-485 4 3.965 4.185 3.755 4.065 3.745 4.840 6.435
ST400-486 4 4.120 4.340 3.910 4.220 3.900 4.840 6.435



* 安装之前的大致尺寸
推荐的金属包层电缆接头规格。

1. 用于护套联锁的铠装电缆或连续波纹电缆的所有金属包层电缆接头应当经过国家认可的测试实验室、检验机构或产品评估机构认证。
2. 暴露于间歇性或持续潮湿环境中的波纹套式金属包层电缆端接到螺纹开口时,其接头应为防水性,

且配有:

a. 一个弹性体斜面护套。
b. 一个漏斗形入口、花键压盖螺母。
c. 一个具有双重接地功能的非磁性不锈钢接地装置。
d. 一个锥螺纹承口。
e. 一套ABB 六角形主体和压盖螺母(ST050-464 铝制系列)。
3. 如果电缆端接到无螺纹开口,则外壳和接头肩之间应当提供合适的弹性体防潮衬垫,如ABB 5262系列。
4. 单芯电缆和/ 或在腐蚀性环境中的应用,应当安装铝制接头,如ABB ST050-464 系列接头。

Class I Div 2;Class II Div. 2;Class III。对于Teck 要求使用防爆或防粉尘点燃盒的情况,接头必须与通过相应认证的密封配件配合使用。

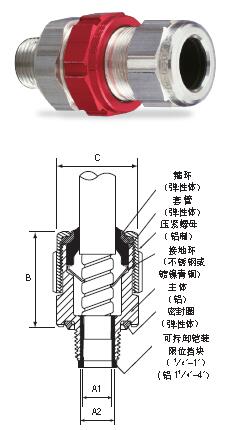

- 易于安装,节省时间及金钱!用于危险场所的STAR TECK XP? 护套金属包层电缆接头



应用

- 使铠装电缆、金属包层电缆、护套电缆穿过隔板或外壳(使用ABB 密封剂时,这些接头适用于危险区域)
- 构成一个机械式导线夹紧机构和防水和/ 或防油密封。
- 为电缆铠装层提供接地连续性


电缆类型

- JMC, MC-HL, Teck

产品特性

- 便于填充的密封腔,仅需少量密封剂 – 省时省料。火焰路径经过优化设计,很容易插入承口。配有快速翻转锁。
- 内部花键
- 联管节采用扭接原理;涂覆醒目的红色
- 独特的动力夹持技术,直接夹持在电缆铠装层上。配有非磁性不锈钢动力夹持接地环。
- 小型压紧螺母



适用环境分类
适用于危险区域。Class I Div. 2;Class II Div. ;Class III。如法规要求使用防爆或防尘接头,请使用STAR TECK XP? 接头(STX 系列)
NEMA 4, 4X(不锈钢)
适于用在UL514B 中规定的潮湿区域和混凝土密封(钢)应用之中UL 文件编号E82038/E38947
CSA 文件编号LR23086



范围:
配合使用的连接头尺寸从 1?2" 到 4",对应的外护套直径从 0.525" 到 4.185"



- 适用于危险场所的STAR TECK XP? 护套金属包层电缆接头



产品编号 承口 规格 NPT 适用的护套 电缆规格 (IN) 适用的铠装 电缆规格 (IN) 尺寸 (IN) 所需的密封剂 A
B* C SC65** 油灰密 封剂(G) SC4-KIT** 液体密封 剂 (CC)

STX075-465 3?4 .725 .885 .615 .805 .612 2.62 1.82 14 7
STX075-466 3?4 .825 .985 .715 .905 .720 2.62 1.82 14 7
STX100-467 1 .880 1.065 .770 .985 .755 2.83 2.30 30 16
STX100-468 1 1.025 1.205 .915 1.125 .900 2.83 2.30 30 16
STX125-469 11?4 1.187 1.375 1.077 1.295 1.062 3.05 2.51 45 22
STX150-470 11?2 1.357 1.625 1.240 1.545 1.182 3.76 3.26 80 43
STX150-550 11?2 1.500 1.625 1.390 1.545 1.370 3.76 3.26 80 43
STX150-471 11?2 1.600 1.875 1.490 1.795 1.470 3.76 3.26 80 43
STX200-472 2 1.700 1.965 1.590 1.885 1.557 4.05 3.62 125 66
STX200-473 2 1.900 2.187 1.790 2.107 1.757 4.05 3.62 125 66
STX200-474 2 2.100 2.375 1.990 2.280 1.995 4.15 4.02 150 80
STX250-475 21?2 2.300 2.565 2.200 2.485 2.185 4.31 4.58 341 164
STX250-476 21?2 2.500 2.750 2.380 2.656 2.365 4.31 4.58 341 164
STX300-478 3 2.580 2.840 2.477 2.750 2.460 5.64 5.10 497 239
STX300-479 3 2.790 3.060 2.677 2.970 2.660 5.80 5.33 609 293
STX350-480 31?2 3.000 3.270 2.880 3.190 2.864 6.32 5.79 965 464
STX350-481 31?2 3.210 3.480 3.080 3.390 3.062 6.32 5.79 965 464
STX400-482 4 3.420 3.690 3.307 3.590 3.290 6.63 6.19 1323 636
STX400-483 4 3.610 3.870 3.477 3.770 3.460 6.63 6.19 1323 636
STX400-484 4 3.810 4.030 3.650 3.930 3.630 7.09 6.90 1645 791
STX400-485 4 3.965 4.185 3.794 4.065 3.775 7.09 6.90 1645 791

* 安装之前的大致尺寸
** 一单位SC65 油灰型密封剂含有60 克。一单位SC4-Kit 液体型密封剂含有66cc,包含分配注射器和纤维材料。
注意:STAR TECKXP? 接头必须采用ABB 产品编号SC4-KIT 或SC65 的密封剂(需单独购买)。
请参阅安装说明。
注:不锈钢(SS 后缀)系列StX 和STEX 接头达到NEMA 4X 等级。





UL 接头与油灰型或液体型密封剂一起使用时:
1?2" thru 3" Class I Div. 1 Groups A, B, C, D
Class II Div. 2 Groups F, G
Class III
外壳类型 4

接头与油灰型或液体型密封剂一起使用时:
31?2" & 4" Class I Div. 1 Groups B, C, D
Class II Div. 2 Groups F, G
Class III 外壳类型4

CSA 认证为:
Class I Division Groups A, B,
1 及 2 C, D
Class II Division Groups E,
1 及 2 F, G
Class III, SL(集成密封)
外壳类型4



密封剂

产品编号说明容量
SC65 油灰型密封剂60g
SC4-KIT
用于电缆密度较高(5 根或5 根以上)的情况的液
体型密封剂2.8 fl. oz. (66 cm3)

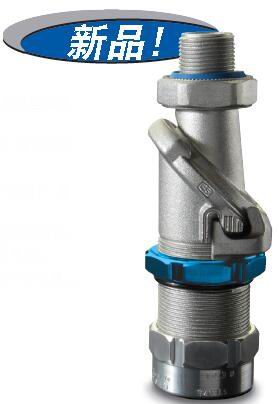

- 适用范围更广,零部件数目更少,库存量更小 — 适宜的组合! STAR TECK EXTREME? DIRECTOR? 铠装电缆接头



铠装电缆接头端接过程相当费时,尤其是在需要调整角度时。当前的端接方法,如直角肘型接头和硬管接头,占用空间大且缺乏灵活性。 为解决此类问题,ABB 开发出了电气行业首款真正的范围可调型接头 — STAR TECK EXTREME? DIRECTOR ?。 STAR TECK EXTREME? DIRECTOR ?电缆接头设计用于在普通应用场合实现更优的整合。其可支持一系 列护套金属包层电缆和Teck 电缆。


STAR TECK EXTREME? DIRECTOR?电缆接头具有专利的旋转斜盘设计,可在90° 到180° 的范围内调节。 完整的圆孔便于电缆顺利无误地插接。对齐导向线作为在相同的角度对准安装接头的参考点。 更重要的是,STAR TECK EXTREME? DIRECTOR?电缆接头在安装之前无需拆卸,连接后断开也十分方便。






旋转蓝色压紧螺母半圈,拧松并旋转承口。拧紧蓝色压紧螺母,将承口固定在所需的角度。



- STAR TECK EXTREME? DIRECTOR? 电缆接头(续) STAR TECK EXTREME? DIRECTOR? 电缆接头内部

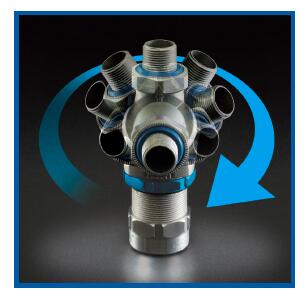

90° 到180° 旋转

适用环境分类

只要安装符合501.10/505.15 及 502.10/506.15 规范,这些接头均能达 到NEC? Class I、Division 2/Zone 2 以及Class II Division 2/Zone 22 要求。 NEMA 类型4



STAR TECK EXTREME? DIRECTOR ? 电缆接头

产品 编号 承口规格 (NPT) 压紧螺母 扭矩 (LB-IN) 适用护套 电缆规格 (IN) 适用铠装 电缆规格 (IN) 管颈直径 (IN)
带铠装限位挡块 不带铠装限位挡块总长度 (IN)

STED050 1?2 450 .600 .885 .520 .795 .505 .617 5.375
STED075 3?4 600 .860 1.205 .780 1.125 .645 .819 5.875



STAR TECK EXTREME DIRECTOR?Cable Fittings. A tradition of innovation.

Terminating teck cable can be a time consuming process, especially when angle adjustments are required. Current termination methods such as 90-degree elbows and LB conduit bodies take up a lot of space and lack flexibility.

To address these issues, Thomas & Betts is proud to introduce its latest “industry first” – the STAR TECK EXTREME DIRECTOR??fitting, the electrical industry’s first truly adjustable, range-taking fitting.

Compared to traditional 90-degree termination?methods, the STAR TECK EXTREME DIRECTOR??can save on installation time by up to 50%!

Featuring an exclusive swash-plate design, the STAR TECK EXTREME DIRECTOR??fitting adjusts from 90 to 180 degrees. A full circular bore makes cable insertion trouble-free. Alignment guides serve as handy reference points for aligning installed fittings at the same angle.

What’s more, the STAR TECK EXTREME DIRECTOR??fitting requires no disassembly prior to installation and can also be easily disconnected.
