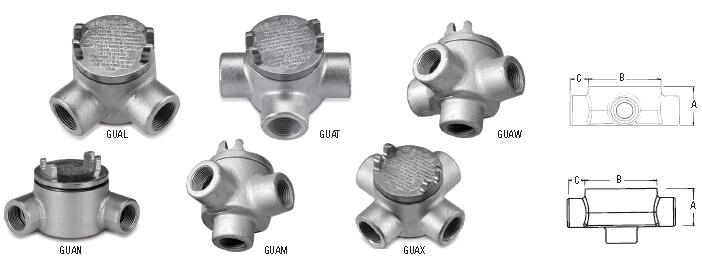

GUA硬管接头


应用

GUA 硬管接头可用于危险场合的导线管布设，具有以下作用：

- 用于固定出线口安装（当使用合适的盒盖时）
- 便于布线
- 提供用于拉线和绞接的导线管内部接口
- 改变硬管系统的走线方向
- 在长管路中连接2 个或更多的导线管
- 防止硬管内的电线损坏

产品特性

- 所有的承口连接头都具备至少5 个完整螺纹和完整护套
- 所有硬管接头都配有内部接地螺钉
- 盒盖配备O 型衬垫

尺寸范围
1 2" NPT 至 2" NPT
进出线口直径 2" ～ 5"
材质
盒体 ...... 球墨铸铁，等级60-45-10（符合ASTM 标准
A536）
盒盖 ...................................................................... 压铸铝
饰面
盒体 .....................................喷涂铝丙烯酸漆的电镀锌
盒盖 ...........................................................................本色
认证和合规性
UL5.14A 认证（与带衬垫盒盖一起可用于潮湿场合）
UL886
CSA: C22.2 No. 30
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合

GUA 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)

GUA14-TB 1 2" 1.81 2.50 .88 .570 .610 5.5
GUA16-TB 1 2" 2.00 3.50 .88 .570 .610 13.5
GUA24-TB 3 4" 2.00 2.50 .88 .755 .810 5.3
GUA26-TB 3 4" 2.00 3.50 .88 .755 .810 13.3
GUA36-TB 1" 2.31 3.50 .88 .935 1.035 16.2
GUA47-TB 11 4" 2.69 4.38 1.00 1.260 1.360 29
GUA59-TB 11 2" 3.81 5.75 1.06 1.470 1.590 70

GUAB 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)
GUAB14-TB 1 2" 2.25 2.50 .88 .570 .610 6.9
GUAB16-TB 1 2" 2.00 3.50 .88 .570 .610 13.5
GUAB24-TB 3 4" 2.50 2.50 .88 .755 .810 7.9
GUAB26-TB 3 4" 2.00 3.50 .88 .755 .810 13.5
GUAB36-TB 1" 2.31 3.50 1.00 .935 1.035 15.4
GUAB47-TB 11 4" 2.69 4.38 1.00 1.260 1.360 27.5
GUAB59-TB 11 2" 3.81 5.75 1.06 1.470 1.590 73.6
GUAB69-TB 2" 4.06 5.75 1.06 1.880 2.047 80
GUAB79-TB 21 2" 4.06 5.75 1.13 2.320 2.380 98

GUAC 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)
GUAC14-TB 1 2" 2.25 2.50 .88 .570 .610 6.8
GUAC16-TB 1 2" 2.00 3.50 .88 .570 .610 13.1
GUAC24-TB 3 4" 2.00 2.50 .88 .755 .810 5.3
GUAC26-TB 3 4" 2.00 3.50 .88 .755 .810 13.3
GUAC36-TB 1" 2.31 3.50 .88 .935 1.035 16.2
GUAC47-TB 11 4" 2.69 4.38 1.00 1.260 1.360 29.3
GUAC49-TB 11 4" 3.81 5.75 1.00 1.260 1.360 73.6
GUAC59-TB 11 2" 3.81 5.75 1.06 1.470 1.590 74
GUAC69-TB 2" 4.06 5.75 1.06 1.880 2.047 77.8

GUAD 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)
GUAD14-TB 1 2" 1.81 2.50 .88 .570 .610 5.6
GUAD16-TB 1 2" 2.00 3.50 .88 .570 .610 12.5
GUAD24-TB 3 4" 2.00 2.50 .88 .755 .810 5.2
GUAD26-TB 3 4" 2.00 3.50 .88 .755 .810 13.1
GUAD36-TB 1" 2.31 3.50 .88 .935 1.035 16
GUAD49-TB 11 4" 3.81 5.75 1.00 1.260 1.360 76

GUAL 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)

GUAL14-TB 1 2" 2.25 2.50 .88 .570 .610 7.1
GUAL16-TB 1 2" 2.00 3.50 .88 .570 .610 13.4
GUAL24-TB 3 4" 2.00 2.50 .88 .755 .810 5.3
GUAL26-TB 3 4" 2.00 3.50 .88 .755 .810 13.3
GUAL36-TB 1" 2.31 3.50 .88 .935 1.035 16.2
GUAL47-TB 11 4" 2.69 4.38 1.00 1.260 1.360 30
GUAL49-TB 11 4" 3.81 5.75 1.00 1.260 1.360 74.5
GUAL59-TB 11 2" 3.81 5.75 1.06 1.470 1.590 74
GUAL69-TB 2" 4.06 5.75 1.06 1.880 2.047 77.8

GUAT 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)

GUAT14-TB 1 2" 2.25 2.50 .88 .570 .610 7
GUAT16-TB 1 2" 2.00 3.50 .88 .570 .610 13.5
GUAT24-TB 3 4" 2.00 2.50 .88 .755 .810 5.3
GUAT26-TB 3 4" 2.00 3.50 .88 .755 .810 13.3
GUAT36-TB 1" 2.31 3.50 1.00 .935 1.035 15.9
GUAT37-TB 1" 2.31 3.50 .88 .935 1.035 23.3
GUAT47-TB 11 4" 2.69 4.38 1.00 1.260 1.360 29.3
GUAT49-TB 11 4" 3.81 5.75 1.00 1.260 1.360 77.2
GUAT59-TB 11 2" 3.81 5.75 1.06 1.470 1.590 77.7
GUAT69-TB 2" 4.06 5.75 1.06 1.880 2.047 77.8
GUAT79-TB 21 2" 4.06 5.75 1.06 2.320 2.380 95

GUAM 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)

GUAM14-TB 1 2" 1.81 2.50 .88 .570 .610 5.6
GUAM16-TB 1 2" 2.00 3.50 .88 .570 .610 12.5
GUAM24-TB 3 4" 2.00 2.50 .88 .755 .810 6.2
GUAM26-TB 3 4" 2.00 3.50 .88 .755 .810 12.5
GUAM36-TB 1" 2.31 3.50 .88 .935 1.035 14
GUAM47-TB 11 4" 2.69 4.38 1.00 1.260 1.360 29.2
GUAM69-TB 2" 4.06 5.75 1.06 1.880 2.047 80

GUAW 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)

GUAW14-TB 1 2" 1.81 2.50 .88 .570 .610 5.2
GUAW16-TB 1 2" 2.00 3.50 .88 .570 .610 13
GUAW24-TB 3 4" 2.00 2.50 .88 .755 .810 6.5
GUAW26-TB 3 4" 2.00 3.50 .88 .755 .810 13

GUAN 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)

GUAN14-TB 1 2" 2.13 2.50 .88 .570 .610 6.8
GUAN16-TB 1 2" 2.00 3.50 .88 .570 .610 13.5
GUAN24-TB 3 4" 2.31 2.50 .88 .755 .810 7.7
GUAN26-TB 3 4" 2.00 3.50 .88 .755 .810 14
GUAN36-TB 1" 2.31 3.50 .88 .935 1.035 16.9
GUAN47-TB 11 4" 2.69 4.38 1.00 1.260 1.360 31.5
GUAN59-TB 11 2" 4.06 5.75 1.06 1.470 1.590 84
GUAN69-TB 2" 4.06 5.75 1.06 1.880 2.047 84

GUAX 产品编号 承口 规格 尺寸 (IN.) 管颈直径容积 A B C 小大(CU IN)

GUAX14-TB 1 2" 1.81 2.50 .88 .570 .610 5.2
GUAX16-TB 1 2" 2.00 3.50 .88 .570 .610 13.5
GUAX24-TB 3 4" 2.00 2.50 .88 .755 .810 5.3
GUAX26-TB 3 4" 2.00 3.50 .88 .755 .810 13.3
GUAX36-TB 1" 2.31 3.50 1.00 .935 1.035 16
GUAX37-TB 1" 2.31 3.50 .88 .935 1.035 23.3
GUAX47-TB 11 4" 2.69 4.38 1.00 1.260 1.360 30
GUAX49-TB 11 4" 3.81 5.75 1.00 1.260 1.360 72
GUAX59-TB 11 2" 3.81 5.75 1.06 1.470 1.590 71
GUAX69-TB 2" 4.06 5.75 1.06 1.880 2.047 77.8

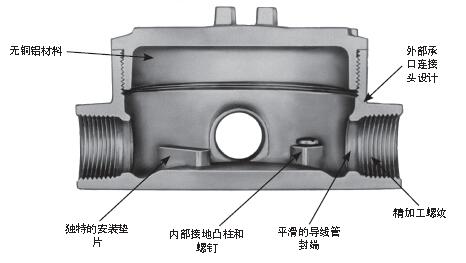

铝制外部承口连接头

应用

- 具备可用于危险场合中分支导线管的接口
- 具备可进入配线室，便于进行维护或改装系统、牵引导线及绞接
- 采用独特的安装垫片和外部承口连接头设计，是OEM 设备或仪器安装的理想选择。

产品特性

- 无铜* 铝制，拥有更高的耐腐蚀性
- 具备精密的铸造和机械加工表面，使导线牵拉更安全
- 具备精密的NPT 螺纹承口，可实现刚性和IMC导线管的无故障现场安装
- 采用压铸构造和工业设计，能为工业设备和OEM 应用提供坚固的防护外壳
- 拥有清晰的UL、CSA 认证和容积标记，审核更方便

标准材质
铜含量少于0.004（无铜）的压铸铝合金A360。
标准饰面
铝漆饰面
认证和合规性
UL 认证
CSA 认证
适用于潮湿圈境
与O 型圈一起订购，防爆等级NEMA 4
联邦规范W-C-586
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
防爆
防粉尘点燃
防水
潮湿场合


样品说明

该系列导线管接头适用于危险场合，采用无铜铝合金A360 压铸制造，适合用于评级I 的C、D 组，评级II 的E、F、G 组以及评级 III 的危险区域。所有导线管封端均铸造而成 并且无粗糙边缘。管导线管接头使用铝漆进行表面处理，并且拥有ABB 产品编号。
__________
* 铜含量少于0.004

带安装绿色接地螺钉的铝制外部承口连接头
直通型，带平面盒盖
产品编号
承口
规格
单位
数量
标准
包装
重量(LBS)/
100件
GAC-1 1 2" 1 5 115
GAC-2 3 4" 1 5 115
GAC-3 1" 1 5 115

闭端型，带平面盒盖
产品编号
承口
规格
单位
数量
标准
包装
重量(LBS)/
100件
GAE-2 3 4" 1 5 110

L 型，带平面盒盖
产品编号
承口
规格
单位
数量
标准
包装
重量(LBS)/
100件
GAL-1 1 2" 1 5 115
GAL-2 3 4" 1 5 115
GAL-3 1" 1 5 115
GAL-4 11 4" 1 5 175
GAL-5 11 2" 1 4 247
GAL-6 2" 1 4 253

LB 型，带平面盒盖
产品编号
承口
规格
单位
数量
标准
包装
重量(LBS)/
100件
GALB-1 1 2" 1 5 115
GALB-2 3 4" 1 5 115
GALB-3 1" 1 5 115
GALB-4 11 4" 1 2 175
GALB-6 2" 1 4 253

T 型，带平面盒盖
产品编号
承口
规格
单位
数量
标准
包装
重量(LBS)/
100件
GAT-1 1 2" 1 5 120
GAT-2 3 4" 1 5 120
GAT-3 1" 1 5 120
GAT-4 11 4" 1 5 180
GAT-6 2" 1 1 406
订购时，有关交货时间和少订购数量请咨询厂商。

带安装绿色接地螺钉的铝制外部承口连接头

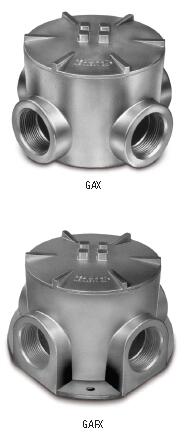

X 型，带平面盒盖 产品编号 承口 规格 单位 数量 标准 包装 重量 (LB)/ 100个
GAX-1 1 2" 1 5 125
GAX-2 3 4" 1 5 125
GAX-3 1" 1 5 125
GAX-5 11 2" 1 1 257

X 型，带法兰和平面盒盖 产品编号 承口 规格 单位 数量 标准 包装
重量 (LB)/
100个
GAFX-1 1 2" 1 4 135
GAFX-2 3 4" 1 4 135

平面型盒盖 产品编号 盒盖 开口 匹配 硬管接头 标准 包装 重量 (LB)/ 100个
GAS-123 311 16" 1 2", 3 4", 1" 1 36
GAS-4 329 32" 11 4" 1 52
GAS-56 53 16" 11 2", 2" 1 69

圆顶型盒盖（仅用于评级I 类的D 组） 产品编号 盒盖 开口 匹配 硬管接头 内部 高度CU. IN. CAPACITY 标准 包装 重量 (LB)/ 100个
GAD-123 311 16
1 2", 3 4", 1" 25 8" 23 1 71
订购时，有关交货时间和少订购数量请咨询厂商。
后缀-OR：O 型圈具备NEMA 4 的防爆等级。交货时间和价格请咨询厂商。

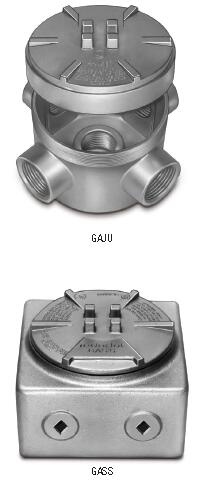

带安装绿色接地螺钉、盒盖和堵头的铝制外部承口连接头

U 型，带伞形盒盖 产品编号 承口 规格 单位 数量 标准 包装 重量 (LB)/ 100个
GAJU-2 3 4" 1 5 130
GAJU-3 1" 1 5 130
GAJU-6 2" 1 1 273

伞形盒盖 产品编号 盒盖 开口 匹配 硬管接头 单位 数量 标准 包装 重量 (LB)/ 100个
GAJ-123 311 16" 1 2", 3 4", 1" 1 10 44
GAJ-4 329 32" 11 4" 1 5 61
GAJ-56 53 16" 11 2", 2" 1 5 78
订购时，有关交货时间和少订购数量请咨询厂商。

外部承口连接头的尺寸和体积 (CI)

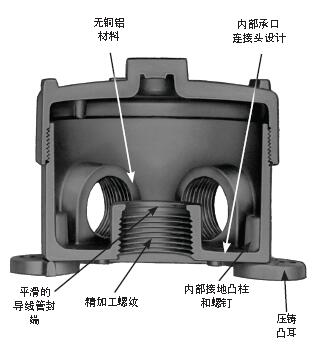

EXUN系列铝制内部承口连接头

应用

- 具备可用于危险场合中分支导线管的接口
- 具备可进入配线室，便于进行维护或改装系统、牵引导线及绞接
- 采用内部承口连接头设计，是空间受限场合的理想产品

产品特性

- 无铜* 铝制，拥有更高的耐腐蚀性
- 具备精密的铸造和机械加工表面， 使导线牵拉更安全
- 具备精密的NPT 螺纹承口，可实现刚性和IMC 导线管的无故障现场安装
- 采用压铸构造和工业设计，能为工业设备和OEM 应用提供坚固的防护外壳
- 拥有清晰的UL、CSA 认证和容积标记，审核更方便

标准材质
铜含量小于0.004％（无铜）压铸铝合金A360
标准饰面
铝漆饰面
认证和合规性
UL 认证
CSA 认证
适用于潮湿圈境
联邦规范W-C-586
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合
样品说明
该系列穿出线盒适用于危险场合，采用无铜* 铝合金A360 压铸制造，适合用于评级I 的C、D 组，评级II 的E、F、G 组以及评 级III 的危险区域。所有导线管封端均铸造而成并且无粗糙边缘。 用于危险场合的出线盒使用铝漆进行表面处理，并拥有ABB 产 品编号。__________
* 铜含量少于0.004。

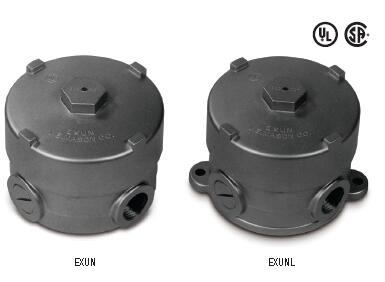

EXUN EXUNL
EXUN系列铝制内部承口连接头

5 孔铝制硬管接头 产品编号 承口 规格说明 单位 数量 标准 包装 重量 (LB)/ 100个
EXUN-1 1 2" 5个出线口1 5 140
EXUN-2 3 4" 带3个闭合堵头1 5 140
EXUN-3 1" 带3个闭合堵头1 5 140

4 孔铝制硬管接头

产品编号 承口 规格说明 单位 数量 标准 包装 重量 (LB)/ 100个

EXUN-11 1 2" 4个出线口1 5 140
EXUN-22 3 4" 带2个闭合堵头1 5 —

GASS 系列铝制内部承口连接头

应用

- 具备可用于危险场合中分支导线管的接口
- 具备可进入配线室，便于进行维护或改装系统、牵引导线及绞接

产品特性

- 无铜* 铝合金制造，拥有更高的耐腐蚀性
- 超宽 33/4" 开口，提供了更大的手动空间，便于进入配线室
- 具备精密的铸造和机械加工表面，使导线牵拉更安全
- 31 立方英寸的大容积配线室，拥有更大的接线空间
- 具备精密的NPT 螺纹承口， 可实现刚性和IMC 导线管的无故障现场

安装

- 采用砂铸构造和工业设计，能为工业设备和OEM 应用提供坚固的防护外壳
- 拥有清晰的UL、CSA 认证和容积标记， 审核更方便

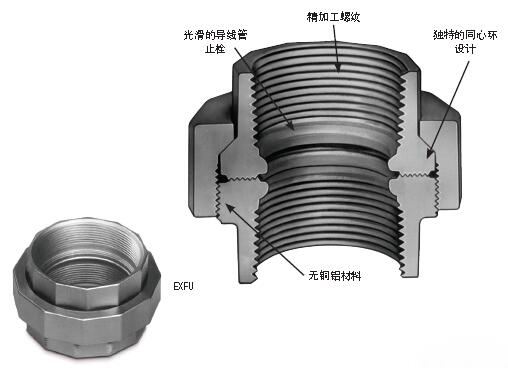

- 可在承口连接头的间距处使用EXFU 和EXMU 联管节。

标准材质
盒体——砂铸
铝制合金A356 2-T6
盒盖——铜含量少于0.004（无铜）的压
铸造铝合金A360
标准饰面
铝漆饰面
认证和合规性
UL 认证
CSA 认证
NEC
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合

样品说明

该系列穿出线盒外壳能用于危险场合，采用无铜* 铝合金A356.2-T6 压铸制造，适 合用于评级I 的C、D 组，评级II 的E、F、 G 组以及评级III 的危险区域。外壳使用铝 漆进行表面处理。另外，出线盒拥有ABB 产品编号。______

* 铜含量少于0.004%

石化工业的理想选择！ GUP防爆外壳

GUP 防爆外壳是ABB 公司新开发的一个创新解决方案，适用于加油站和石化市场。 采用紧凑型设计，占有空间小，是应用于 加油站泵的理想产品。产品具备两个不同 的配置，另外，主体采用球墨铸铁构造， 强度极佳。安全高于一切，ABB 值得信赖。

产品特性

- 紧凑型设计
- 具备防水O 型衬垫
- 配备导线管堵头
— GUP215-TB 有3 个堵头
— GUP214-TB 有7 个堵头

材质
主体材质为高强度球墨铸铁；盒盖
材质为无铜压铸铝（A6）；衬垫（O
型环）材质为合成橡胶
标准饰面
球墨铸铁——电镀锌和铝丙烯
酸漆
无铜铝制盒盖——本色
认证和合规性
UL886 认证
CSA 标准C22.2
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合

LB型硬管接头——铝制

产品编号 承口 尺寸 单位 数量 标准 包装 重量 (LB)/ 100 个
EXLB-1 1 2" 5 76 92
EXLB-2 3 4" 5 94 115
EXLB-3 1" 5 132 172

应用

- 具备可用于分支导线管的接口
- 具备可进入配线室，便于牵拉导线和进行绞接

产品特性

- 31 cu.in 容积
- 无铜* 铝制，拥有更高的耐腐蚀性
- 具备精密的铸造和机械加工表面，使导线牵拉

更安全

- 具备精密的NPT 螺纹承口，可实现刚性和IMC 导线管的无故障现场安装
- 配备深槽不锈钢盒盖螺钉，安装更快捷
- 拥有清晰的UL、CSA 认证和容积标记，审核更方便

标准材质
铜含量小于0.004％（无铜）压
铸铝合金A360)
标准饰面
铝漆饰面
认证和合规性
UL 认证
CSA 认证
适用于潮湿圈境
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合

样品说明

该系列导线管接头适用于危险场合，采用无铜铝合金A360 压 铸制造，适合用于评级I 的C、 D 组，评级II 的E、F、G 组以及 评级III 的危险区域。所有导线 管封端均铸造而成并且无粗糙 边缘。管导线管接头使用铝漆 进行表面处理，并且拥有ABB 产品编号。__________

* 铜含量少于0.004

T型硬管接头——铝制

产品编号 承口 规格 单位 数量 标准 包装 重量 (LB)/ 100 个
EXT-1 1 2" 5 25 92
EXT-2 3 4" 5 25 115
EXT-3 1" 5 5 172

OE 系列铁制硬管接头

应用

OE 系列用于危险区域内的导线管系统，可起到以下作用：
- 保护螺纹硬管内的导线
- 用作导线牵引和拼接的接头
- 用于连接导线管
- 用于导线管转向
- 为维护和未来系统改装提供接口

产品特性

OE 硬管接头具有以下特点：
- 具备可持续接地的圆锥螺纹承口连接头
- 具备平滑完整的承口连接头护套，可用于在牵引导线时保护导线的绝缘层
- 拥有五种不同的承口连接头组合
- 拥有带盲螺纹孔的精确机械加工的盒体
- 采用紧凑的结构设计，适用于任意危险场合
- 尺寸仅有1"

标准材质
盒体：等级60-45-10 的球墨铸铁（符
合ASTM 标准A536）
标准饰面
电镀锌和铝丙烯酸漆
尺寸范围
承口连接头 — 1 2" ～ 3 4"

认证和合规性
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合

产品编号 承口 规格 尺寸 (IN.) A B C D E F

OEC1-TB 1 2" 4.06 1.62 1.90 .69 .88 .63
OEC2-TB 3 4" 4.35 1.88 2.19 .69 .88 .76
OET1-TB 1 2" 4.06 1.62 1.90 .69 .88 .63
OET2-TB 3 4" 4.35 1.88 2.19 .69 .88 .76
OELL1-TB 1 2" 4.06 1.62 1.90 .69 .88 .63
OELL2-TB 3 4" 4.35 1.88 2.19 .69 .88 .76
OELR1-TB 1 2" 4.06 1.62 1.90 .69 .88 .63
OELR2-TB 3 4" 4.35 1.88 2.19 .69 .88 .76
OELB1-TB 1 2" 4.06 1.62 1.90 .69 .88 .63
OELB2-TB 3 4" 4.35 1.88 2.19 .69 .88 .76

在紧凑的总尺寸内提供大的弯曲空间！ 加盖铁制肘型接头——内螺纹连接

应用
LBY / GYF 铁制肘型接头用于危险区域内的导线管系统，有以下作用：
- 在空间有限的导线管系统内实现导线的直角转向
- 用作导线牵引出口
- 为维修和未来系统改装提供导线接入口
产品特性
- 在紧凑的总尺寸内提供大的弯曲空间！
- 盒盖配有螺钉，便于安装和拆卸
- 盒盖开口有一定角度的倾斜，使得牵引导线可笔直通过任一
承口连接头
- 承口连接头具备圆锥螺纹和完整护套，可用于刚性螺纹导线管

标准材质
LBY 球墨铸铁
GYF 无铜铝
认证和合规性（LBY）
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合

产品编号承口规格A B 管颈直径 小大
LBY15-TB 1 2" 29 16 2 .570 .610
LBY25-TB 3 4" 213 16 21 4 .755 .810
LBY35-TB 1" 33 32 21 2 .955 1.035
LBY45-TB 11 4" 33 4 215 16 1.260 1.360
LBY55-TB 11 2" 41 4 33 8 1.470 1.590
LBY65-TB 2" 51 2 4 1.880 2.047

加盖铝制肘型接头——内螺纹连接

产品编号承口规格单位数量标准包装 重量(LBS)/ 100 件

GYF-1 1 2" 10 50 23
GYF-2 3 4" 5 25 40
GYF-3 1" 5 25 60
GYF-4 11 4" 2 10 80
GYF-5 11 2" 2 10 95
订购时，有关交货时间和少订购数量请咨询厂商。

缩径接头、堵头和变径接头

应用

- 提供RE 和REC 缩径接头，适用于螺纹式厚壁导线管系统
- 使用RE 缩径接头可以将导线管承口连接头连接至更小规格的线路组件
- 使用REC 缩径接头可以连接两种不同规格的导线管，或用于替代装置内的连接头和缩径接头
- 提供PLG 堵头，适用于闭合的螺纹式导线管承口连接头

产品特性

- 所有承口连接头拥有NPT 螺纹（至少5 个完整螺纹和完整护套），可防止导线损坏

材质
机械加工的缩径接头：钢
铸造缩径接头：灰口铁
漏斗形缩径接头：铁
嵌入式堵头：灰口铁
Red Dot 嵌入式堵头：无铜铝
标准饰面
喷涂铝丙烯酸漆的压铸锌
喷涂透明铬酸盐漆的机械加工锌

认证和合规性
UL 标准：886
CSA 标准：C22.2 No.30
评级I，Div 1&2，A、B、C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
防爆
防粉尘点燃
适用于危险和非危险场合

嵌入式堵头

产品编号 螺纹 （NPT）
配备埋头螺栓，可用于危险和 非危险场合

PLG1-TB 1 2
PLG2-TB 3 4
PLG3-TB 1
PLG4-TB 11 4
PLG5-TB 11 2
PLG6-TB 2
PLG7-TB 21 2
PLG8-TB 3
PLG9-TB 31 2
PLG10-TB 4

自攻护套

产品编号 A 外螺纹 （NPT） B 内螺纹 （NPT）
RE21-TB 3 4 1 2
RE31-TB 1 1 2
RE32-TB 1 3 4
RE41-TB 11 4 1 2
RE42-TB 11 4 3 4
RE43-TB 11 4 1
RE51-TB 11 2 1 2
RE52-TB 11 2 3 4
RE53-TB 11 2 1
RE54-TB 11 2 11 4
RE61-TB 2 1 2
RE62-TB 2 3 4
RE63-TB 2 1
RE64-TB 2 11 4
RE65-TB 2 11 2

产品编号 A 外螺纹 （NPT） B 内螺纹 （NPT）
RE73-TB 21 2 1
RE74-TB 21 2 11 4
RE75-TB 21 2 11 2
RE76-TB 21 2 2
RE83-TB 3 1
RE84-TB 3 11 4
RE85-TB 3 11 2
RE86-TB 3 2
RE87-TB 3 21 2
RE96-TB 31 2 2
RE97-TB 31 2 21 2
RE98-TB 31 2 3
RE106-TB 4 2
RE107-TB 4 21 2
RE108-TB 4 3

REC系列缩径接头

产品编号 A (NPT) B (NPT) C
漏斗形缩径接头可用于危险和 非危险场合

REC21-TB 3 4
1 2 - 14 17 8
REC31-TB 1 1 2 - 14 2
REC32-TB 1 3 4 - 14 2

铝制嵌入式堵头

产品编号承口规格
配备埋头螺栓，可用于危险和
非危险场合
XPLG-1 1 2"
XPLG-2 3 4"
XPLG-3 1"
XPLG-4* 11 4"
XPLG-5* 11 2"
XPLG-6* 2"
订购时，有关交货时间和少订购 数量请咨询厂商。
未经过UL 认证且禁止用于危险场合。
* UL 认证E 34438

UN系列三件式联管节

应用
UNY 和UNF 三件式联管节可用于螺纹式厚壁导线管系统，起到以
下作用：
- UNY——用来将导线管连接到导线管接头、硬管接头或设备外壳
- UNF——用来连接导线管，或为将来改装导线管系统提供备用接口
标准饰面
钢——铬酸盐处理的电镀锌
铁合金、可锻生铁——电镀锌和铝丙烯酸漆
认证和合规性
NEC /CEC
评级I，1 区和2 区，A、B、C、D 组
评级II，1 区，E、F、G 组
评级III
UNF 和 UNY 规格 1 2" – 1"

UL 认证—— UNF/UNY 导线管三件式联管节的产品编号依次为105、
205 和305。可满足以下应用：
评级I，1 区和2 区，A、B、C、D 组
评级II，1 区，E、F、G 组
评级III
UUNF 和 UNY 规格 1 2"、3 4"、1"
CSA 认证——UNF/UNY 导线三件式联管节的产品编号依次为
105、205、305、405 和505。可满足以下应用：
评级I，1 区和2 区，B、C、D 组
评级II，1 区，E、F、G 组
评级III
UNF 和 UNY 规格 1 2"、3 4"、1"、11 4"、11 2"
UL 认证——UNF/UNY 导线管三件式联管节的产品编号依次为405
和505。可满足以下应用：
评级I，1 区和2 区，B、C、D 组
评级II，1 区，E、F、G 组
评级III
UNF 和 UNY 规格 11 4"、11 2"
UL 和CSA 认证—— UNF/UNY 导线管三件式联管节的产品编号依次
为405 和505。可满足以下应用：
评级I，1 区和2 区，C、D 组
评级II，1 区，E、F、G 组
评级IIII
UNF 和 UNY 规格 2"、21 2"、3"、31 2"、4"

NEC 和国家电气标准是国家消防协会的注册商标。

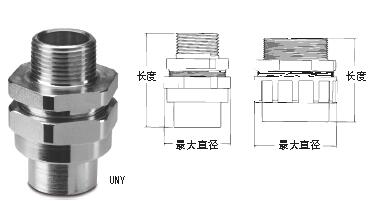

UNY 外螺纹联管节

产品编号市售规格 总长 (INCH) 总直径 (INCH)

用于危险和非危险场合
UNY105-TB 1 2 225 64 11 2
UNY205-TB 3 4 27 16 113 16
UNY305-TB 1 23 4 2
UNY405-TB 11 4 31 16 23 4
UNY505-TB 11 2 35 8 31 16
UNY605-TB 2 31 2 313 16
UNY705-TB 21 2 413 16 45 16
UNY805-TB 3 511 32 51 16
UNY905-TB 31 2 51 2 511 16
UNY1005-TB 4 55 8 63 16

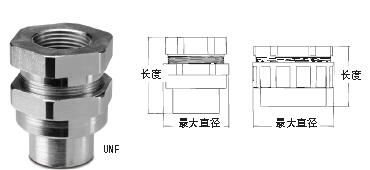

UNF 内螺纹联管节

产品编号尺寸 总长 (INCH) 总直径 (INCH)

用于危险和非危险场合
UNF105-TB 1 2 17 8 11 2
UNF205-TB 3 4 21 8 113 16
UNF305-TB 1 25 32 2
UNF405-TB 11 4 21 4 23 4
UNF505-TB 11 2 23 4 31 16
UNF605-TB 2 21 2 313 16
UNF705-TB 21 2 31 2 45 16
UNF805-TB 3 4 51 16
UNF905-TB 31 2 45 32 511 16
UNF1005-TB 4 41 4 63 16
钢
锻钢
可锻铸铁

EX系列铝制三件式联管节

应用

- 该系列产品可用作外壳、接头或硬管接头之间的连接元件，便于将来对危险和非危险场合系统进行改装

产品特性

- 无铜* 铝制，拥有更高的耐腐蚀性
- 具备精密的铸造和机械加工表面，使导线牵拉更安全
- 具备精密的NPT 螺纹承口，可实现刚性和IMC 导线管的无故障现场安装
- 拥有清晰的UL、CSA 认证和容积标记，审核更方便
- 采用独特的同心环设计，避免发生严重火灾

标准材质
铜含量小于0.004（无铜）的压铸铝合金
A360
EXMU Nipple 接头材质为镀锌钢
标准饰面
铝漆饰面
认证和合规性
UL 认证
CSA 认证
适用于潮湿圈境
联邦规范W-C-586
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合

样品说明

该系列导线管联管节适用于危险场合， 采用无铜* 铝合金A360 压铸制造， 适 合用于评级I 的C、D 组，评级II 的E、 F、G 组以及评级III 的危险区域。所有导 线管封端均铸造而成并且无粗糙边缘。 联管节使用铝漆进行表面处理，并拥有 ABB 产品编号。__________

* 铜含量少于0.004

EXFU 内螺纹联管节

产品编号承口规格单位数量标准包装 重量 (LB)/ 100 个

EXFU-1 1 2" 5 25 24
EXFU-2 3 4" 5 25 33
EXFU-3 1" 5 25 42
EXFU-4 11 4" 5 25 53
EXFU-5 11 2" 5 25 68
EXFU-6 2" 2 10 130
EXFU-8 3" 1 5 310
EXFU-9 31 2" 1 5 340
EXFU-10 4" 1 1 374
订购时，有关交货时间和少订购数量请咨询厂商。

EXMU 内外螺纹旋转活接型联管节

产品编号承口规格单位数量标准包装
重量 (LB)/
100 个
EXMU-1 1 2" 5 25 24
EXMU-2 3 4" 5 25 35
EXMU-3 1" 5 25 45

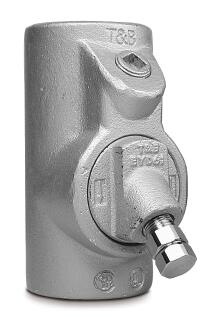

EYD排水密封接头

评级I，1 区和2 区，A、B、C、C、D 组
评级II，1 区，E、F、G 组
评级II，1 区和2 区

应用

EYD 排水和检查密封接头：
- 阻止气体、蒸汽或火焰从电气装置的一端转移到处于常温常压下的另一端
- 限制密封外壳发生爆炸
- 防止在导线管系统内出现预先压缩或压力重叠。将排水 密封接头安装在垂直铺设的导线管和导线管系统的低点，可以防止冷凝水积聚超过密封件。


产品特性

EYD 排水密封接头具有以下特点：

- 可实现冷凝水的持续、自动排放
- 具备带螺纹外壳的大开口，便于制作导线管承口连接头防护屏障
- 具备完整护套，可防止损坏导线绝缘层
- 配备锥型螺纹承口连接头，可确保持续接地

标准材质
接头本体和盖子——灰口铁合金和/ 或球墨铸铁
排水隔板——无铜铝或球墨铸铁
小型封闭堵头——灰口铁合金和/ 或钢
排水管——不锈钢
可移动Nipple 接头——钢
标准饰面
灰口铁合金和球墨铸铁——电镀锌和铝丙烯酸漆
无铜铝——本色
不锈钢——本色
钢——电镀锌
配件
无铜铝合金接头本体、Nipple 接头和外壳——详情见列表

尺寸范围
EYD — 1 2" ～ 4"
认证和合规性
EYD11 — 31-TB
评级I，1 区和2 区，A、B、C、D 组，评级II，1 区，E、F、
G 组，评级III
EYD41 — 101-TB
评级I，1 区和2 区，C、D 组，评级II，1 区，E、F、G 组，
评级II，2 区，F、G 组，
评级III
UL 标准：886
CSA 标准：C22.2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合
密封膏和纤维
密封A3（含1-lb 密封膏）
纤维X6（8 oz 纤维衬垫）
密封套件（含1-lb 密封膏和1 oz 纤维衬垫）

EYD 排水密封接头 产品编号 承口 规格 尺寸 (IN.) 弯曲 A B 半径

EYD11-TB 1 2" 3.81 1.50 1.75
EYD21-TB 3 4" 4.08 1.75 1.98
EYD31-TB 1" 4.85 2.19 2.19
EYD41-TB 11 4" 5.00 2.25 1.80
EYD51-TB 11 2" 5.44 2.44 2.00
EYD61-TB 2" 6.25 3.00 2.32
EYD71-TB 21 2" 7.50 3.50 2.69
EYD81-TB 3" 8.50 4.25 3.15
EYD91-TB 31 2" 9.19 4.75 3.38
EYD101-TB 4" 9.75 5.25 3.64

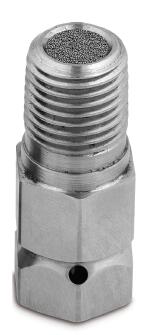

水平安装的排水/通气接头

应用

一旦安装，ABB 德通用排水/ 通气接头可充当排水器或通气器。

- 用作排水时，产品必须安装在外壳底部或低点，即NPT 螺纹开孔处。 该系列产品也可以用于密封接头和T 型硬管接头中。为便于排水，使 用时须安装在导线管系统的较低场合。

- 用作通气时，装置应安装在外壳顶部或导线管系统的上部。这样不但保证空气交换并且可以大限度地降低导线管内的水分积累。建议同 时使用至少两个设备（一个排水，一个通气）以实现大效率

产品编号 承口 规格 尺寸 (IN.) B

ECD15 1 2" .975
ECD384 3 8" .407
ECD284 1 4" .327

EYS密封接头
产品编号
承口
规格
尺寸 (IN.) 弯曲
A B C 半径
限垂直安装
EYS1-TB 1 2" 3.31 1.25 1.50 1.66"
EYS2-TB 3 4" 3.65 1.50 1.75 1.96"
EYS3-TB 1" 4.25 1.75 2.19 2.40"
EYS4-TB 11 4" 5.00 2.25 2.45 3.11"
EYS5-TB 11 2" 5.69 2.45 3.00 3.62"
水平/垂直安装
EYS11-TB 1 2" 35 8 11 4 — 13 32"
EYS21-TB 3 4" 321 32 11 2 — 11 4"
EYS31-TB 1" 41 4 13 4 — 119 32"
EYS41-TB 11 4" 5 21 4 — 113 16"
EYS51-TB 11 2" 57 16 27 16 — 2"
EYS61-TB 2" 61 4 3 — 25 16"
EYS71-TB 21 2" 71 2 31 2 — 29 16"
EYS81-TB 3" 81 2 41 4 — 33 32"
EYS91-TB 31 2" 93 16 43 4 — 33 8"
EYS101-TB 4" 93 4 51 4 — 317 32"
Crouse-Hinds 和Chico 商标属库柏工业公司所有。

EYS密封接头

应用

满足垂直和水平应用。

- 保持导线管的密封部分不 受蒸汽、火焰或气体影响
- 发生爆炸时，封堵导线管系统的密封部分
- 防止在导线管系统出现预先压缩或压力重叠


产品特性

- 所有的承口连接头都具 备至少5 个完整螺纹和完整护套， 可以防止损 坏电线绝缘层。另外， 该系列接头拥有较大检 修口， 便于填充密封介质。

- 密封接头可以和Crouse- Hinds 密封膏及和纤维一起使用

尺寸范围
1 2" NPT 到 4" NPT
材质
接头本体：球墨铸铁
堵头：灰口铁
Nipple 接头：钢，与EYS 一起
提供
饰面
Bodies: Zinc-plated with aluminum
acrylic paint
Plugs: Zinc-plated with aluminum
acrylic paint
Nipple 接头：镀锌
密封膏和纤维
密封A3（含1-lb 密封膏）
纤维X6（8oz 纤维衬垫）
密封套件（含1-lb 密封膏和1
oz 纤维衬垫）

认证和合规性
UL886
CSA: C22.2 No. 30
EYS 密封接头可以和Crouse-
Hinds Chico A 密封膏及Chico
X 纤维一起使用。
EYS1-3TB:
评级I，1 区和2 区，
A、B、C、D 组
EYS4-5TB:
评级I，1 区和2 区，C、D 组
EYS11-31TB:
评级I，1 区和2 区，
A、B、C、D 组
评级II，1 区，E、F、G 组
评级III
EYS41-101TB:
评级I，1 区和2 区，C、D 组，
评级II，1 区，E、F、G 组
评级III
防爆
防粉尘点燃

EYVF 和 EVHF 密封接头

应用

- 发生爆炸时，可以将火焰和爆炸物限制在源头区域
- 防止压力重叠
- 根据NEC 对危险场合导线管铺设的要求，一旦遇到以下情况，导线管之间必须拉开18" 的间隔：

1、内部装有热源或电弧设备的机箱外壳；
2、接入某个含接头的机壳的2" 和 更大的导线管系统；3、导线管从1 级 1 区的危险场所进入到安全场所

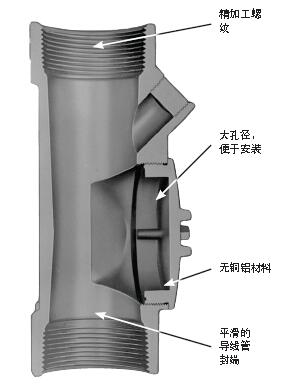

产品特性
- 无铜* 铝制，拥有更高的耐腐 蚀性
- 具备精密的铸造和机械加工表面，使导线牵拉更安全
- 具备精密的NPT 螺纹承口，可实现刚性和IMC 导线管的无故障现场安装
- 采用大开口设计，为设置防护屏障及密封注胶提供了大工作空间，能更快捷地安装
- 采用紧凑型设计，能够封闭平行铺设的

导线管

标准材质
密封接头：铸造铝合金A360，铜含量低
于0.004%（无铜）密封膏
纤维：阻燃性高岭棉A 型纤维
标准饰面
铝漆饰面
认证和合规性
UL 认证
CSA 认证
适用于潮湿圈境
联邦规范W-C-586
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合

样品说明

该系列密封接头适用于危险场合，采用无铜* 铝合金A360 压铸制造，适合用于评级I 的C、D 组，评级II 的E、F、G 组 以及评级III 的危险区域。所有导线管封 端均铸造而成并且无使用铝漆进行表面 处理。所有密封接头均拥有ABB 产品编 号。__________

* 铜含量少于0.004%

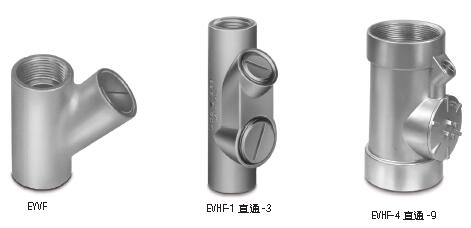

垂直安装的密封接头 产品编 号 承口 规格 单位 数量 标准 包装 重量 (LB)/ 100 个

EYVF-1 1 2" 5 25 50
EYVF-2 3 4" 5 25 54
EYVF-3 1" 5 25 100
EYVF-11 1 2" 10 50 35
EYVF-22 3 4" 10 50 40
EYVF-33 1" 4 20 60

垂直/ 水平安装 密封接头 产品编号 承口 规格 单位 数量 标准 包装 重量 (LB)/ 100 个

EVHF-1 1 2" 10 50 41
EVHF-2 3 4" 5 25 50
EVHF-3 1" 5 25 60
EVHF-4 11 4" 4 20 70
EVHF-5 11 2" 1 5 60
EVHF-6 2" 1 1 125
EVHF-7 21 2" 1 1 150
EVHF-9 31 2" 1 1 300

订购时，有关交货时间和少订购数量请咨询 厂商。
EYVF 包 装中含足够量的密封膏和安装所需的堵头。

密封接头的密封膏配制

应用

T&B RedbDot 密封膏可用于密封接头密封。无论导线是否具有铅皮，密封膏内的导线绝缘层都可能会呈现热塑性或橡胶特性。密封膏不能当作
绝缘材料使用。

产品特征
T&B Red Dot 密封膏耐汽油、酒精、丙酮、乙醚、石脑油、石油、苯或漆溶剂。

密封膏配制

- 配置前，须准备一个用于混合的干净容器。
- 搅拌均匀后再加水。
- 禁止在环境温度低于40° F 时使用。
- 水和密封膏混合比例为1:2。
- 密封膏必须凝固72 小时才能使用。

标准密封屏障

- 通过注入口将导线推开，使得导线彼此分开并且不与接头管壁或导线管发生接触。一旦电线之间相互接触，则密封膏将不能在导线之间形成
完整的封闭路径。
- 在每根导线之间以及导线与导线管内壁之间的填充纤维。密封屏障须足够牢固，且能防止有相当重量的液态密封膏渗漏。

注胶
- 将混合好的密封膏缓慢地注入密封接头以防止密封膏内产生气泡。
- 更换封口堵头，确保塞子上的5 个螺纹完好无损。

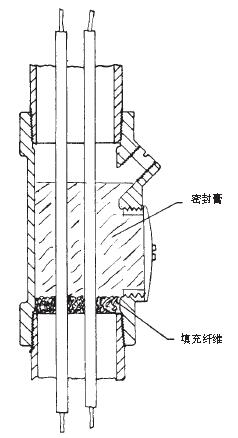

密封膏
填充纤维
EYVF 或EVHF 接头的
垂直安装

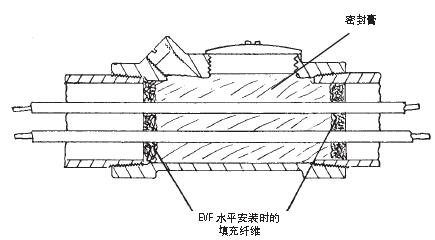

密封膏
EVF 水平安装时的
填充纤维
评级I，Div 1&2，C、D 组
评级II，Div 1，E、F 和G 组
评级III，Div 1&2
NEMA 3, 4, 7 CD, 9 EFG
防爆
防粉尘点燃
防水
潮湿场合

EYVF 或EVHF 接头的垂直安装

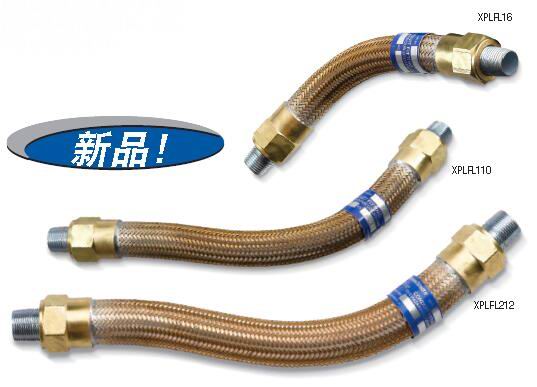

- 在危险场所建立柔性连接！ XP Flex防爆柔性管接头

T&B XP Flex 防爆柔性连接头采用柔性设计，能够轻松地在密闭空间的导线 管系统中实现变向连接——或将移动或振动的设备连接到固定设备。该接 头不仅防爆而且耐腐蚀，即使在危险潮和湿环境也可放心使用。

Kopex-Ex UL listed range of XP-Flex explosion-proof flexible couplings
Kopex-Ex防爆挠性连接头 - XP Flex系列
XP-Flex explosion-proof flexible couplings

应用

- 能够在密闭空间的导线管系统中实现变向连接
- 能够将移动或振动的设备连接到固定设备

产品特性
- 耐腐蚀——冲洗区的理想产品
- 柔性青铜构造，带耐电弧内套和黄铜接头
- 终端带2 个内螺纹端接头和外螺纹无隙Nipple 接头
- 无需搭接跳线

标准材质
柔性青铜结构，带耐电弧内套
黄铜接头
认证和合规性
UL 认证
CSA 认证
适用于危险区域，
规格为 1 2" 和 3 4" 的承口连接头：
评级I，1区和2区，A、B、C、D组、
评级II，1区，E、F、G组，评级III
1" 承口连接头规格：
评级I，1 区和2 区，C、D 组
评级II，1 区，E、F、G 组
评级IIII
潮湿场合
UL886

产品编号 承口 规格 软管长度 (IN) 尺寸 (IN.) A B

XPLFL16 1 2" 6 1.54 1.44
XPLFL18 1 2" 8 1.54 1.44
XPLFL110 1 2" 10 1.54 1.44
XPLFL112 1 2" 12 1.54 1.44
XPLFL115 1 2" 15 1.54 1.44
XPLFL118 1 2" 18 1.54 1.44
XPLFL124 1 2" 24 1.54 1.44
XPLFL212 3 4" 12 1.60 1.87
XPLFL215 3 4" 15 1.60 1.87
XPLFL218 3 4" 18 1.60 1.87
XPLFL224 3 4" 24 1.60 1.87
XPLFL236 3 4" 36 1.60 1.87
XPLFL318 1" 18 2.00 2.31
