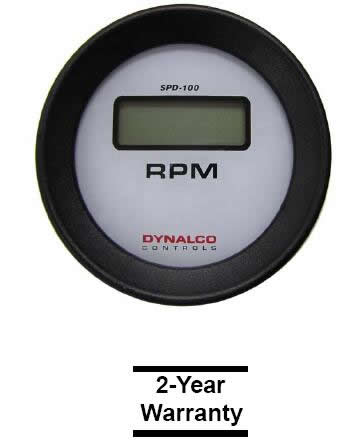

德纳科Dynalco SPD-100 Tachometer信号供电数字转速表
SPD-100 Signal-Powered Digital Tachometer
DYNALCO SPD-100转速表信号供电的4位本质安全型不发光显示屏。SPD-100是固态，本质安全的转速表。选通时间范围（0.26至5.70秒）是现场可编程的。密封良好，适用于坚固的室内和室外应用。它具有4位数的不发光LCD显示屏。已通过CSA和ABS类型认证。
DYNALCO SPD-100是一种固态本安型转速表。控制时间范围（0.26至5.70秒）可现场编程。密封性好，适用于坚固的室内和室外应用。 有4位显示，无灯，液晶显示。CSA和ABS型式认证。转速表：信号供电，4位，本安型，无灯显示.The SPD-100 is a solid- state, intrinsically safe tachometer. The gate time range (0.26 to 5.70 seconds) is field- programmable. It is well- sealed for rugged indoor and outdoor applications. It has 4-digit, unlighted, LCD display. CSA and ABS Type approved.
TACHOMETER: signal-powered, 4- digit, intrinsically safe, unlighted display 。
Dynalco SPD-100 Tachometer转速表
pdf catalog
产品资料下载

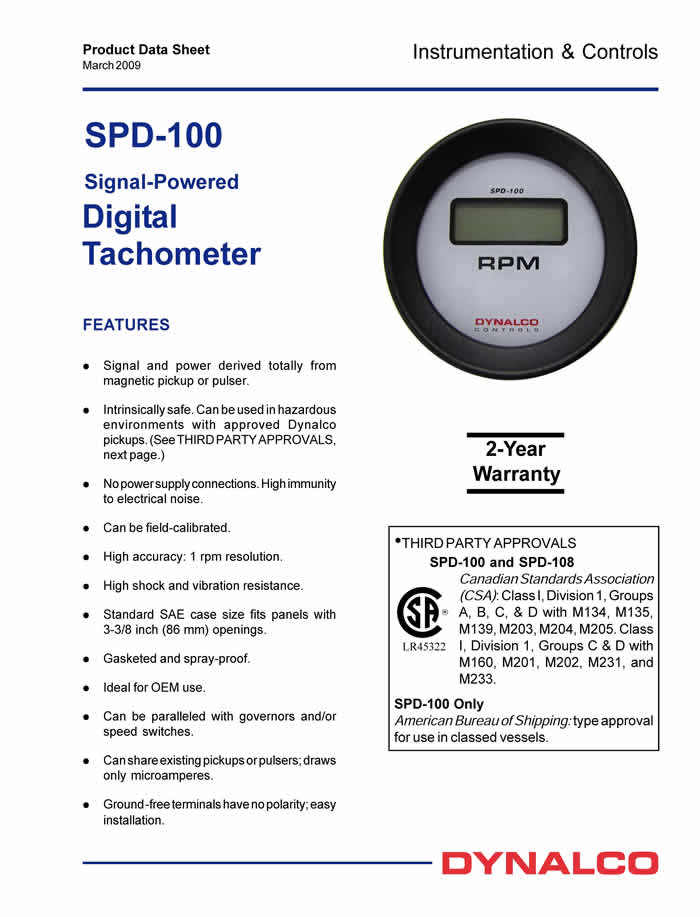

特征
- 信号和功率完全来自电磁传感器或脉冲发生器。
- 本质安全。 可使用经批准的Dynalco传感器在危险环境中使用。 （请参阅下一页的第三方批准。）
- 没有电源连接。 对电噪声的抵抗力强。
- 可以进行现场校准。
- 高精度：1 rpm分辨率。
- 高抗冲击和抗振性。
- 标准SAE外壳尺寸适合3-3 / 8英寸（86毫米）开口的面板。
- 垫片和防潮。
- OEM使用的理想选择。
- 可与调速器和/或速度开关并联。
- 可以共享现有的拾音器或脉冲发生器； 仅消耗微安培。
- 无接地端子无极性。 简易安装。
SPD-100 Signal-Powered Digital Tachometer
SPD-100信号供电数字转速表
规格性能参数：
- 完全由磁传感器或脉冲发生器产生的信号和功率。Signal and power derived totally from magnetic pickup or pulser.
- 本安型。可在危险环境中使用，配备经批准的Dynalco皮卡。（见下页第三方批准。）Intrinsically safe. Can be used in hazardous environments with approved Dynalco pickups. (See THIRD PARTY APPROVALS, next page.)
- 无需电源连接。高抗电噪声。No power supply connections. High immunity to electrical noise.
- 可现场校准。Can be field-calibrated.
- 高精度：1转/分分辨率。High accuracy: 1 rpm resolution.
- 高抗冲击和振动性。High shock and vibration resistance.
- 标准的SAE外壳尺寸适合具有3-3/8英寸（86 mm）开口的面板。Standard SAE case size fits panels with 3-3/8 inch (86 mm) openings.
- 垫圈和防喷。Gasketed and spray-proof.
- Ideal for OEM use.
- 可与调速器和/或速度开关并联。Can be paralleled with governors and/or speed switches.
- 可以共享现有的拾音器或脉冲器；只绘制微安表。Can share existing pickups or pulsers; draws only microamperes.
- 无接地端子无极性，安装方便。Ground-free terminals have no polarity; easy installation.
产品认证：
LR45322
*THIRD PARTY APPROVALS
SPD-100 and SPD-108
Canadian Standards Association
(CSA): Class I, Division 1, Groups
A, B, C, & D with M134, M135,
M139, M203, M204, M205. Class
I, Division 1, Groups C & D with
M160, M201, M202, M231, and
M233.

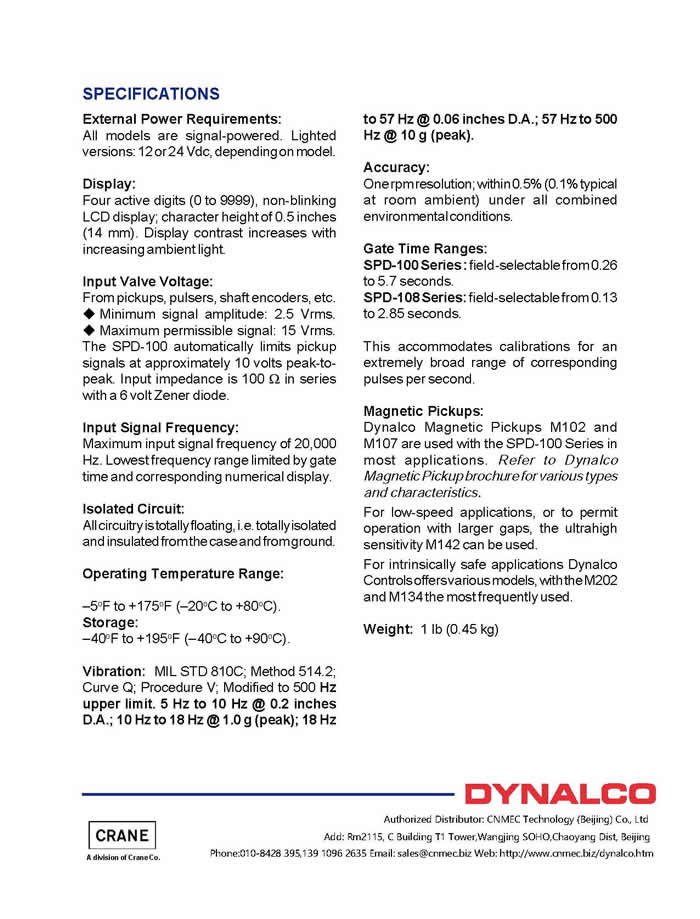

规格参数：
2年质保。2-Year Warranty
外部电源要求：
所有型号均为信号供电。照明版本：12或24 Vdc，取决于型号。
显示: 四个有效数字（0到9999），不闪烁的LCD显示屏；字符高度为0.5英寸（14毫米）。随着环境光的增加，显示对比度增加。
Four active digits (0 to 9999), non-blinking LCD display; character height of 0.5 inches (14 mm). Display contrast increases with increasing ambient light.
Input Valve Voltage:
From pickups, pulsers, shaft encoders, etc.
- Minimum signal amplitude: 2.5 Vrms.
- Maximum permissible signal: 15 Vrms.
SPD-100自动将磁性探头信号限制在约10伏峰值峰值。输入阻抗为100Ω，与6伏齐纳二极管串联。 输入信号频率：
输入信号频率为20000赫兹。受门时间和相应数字显示限制的低频率范围。隔离电路：所有电路都是完全浮动的，即与外壳和地面完全隔离和绝缘。
工作温度:
–5oF to +175oF (–20oC to +80oC).
存储温度:
–40oF to +195oF (–40oC to +90oC).
振动：mil std 810c；方法514.2；曲线Q；程序V；修改为500 Hz上限。0.2英寸d.a.时为5赫兹至10赫兹；1.0 g（峰值）时为10赫兹至18赫兹；0.06英寸d.a.时为18赫兹至57赫兹；10 g（峰值）时为57赫兹至500赫兹。MIL STD 810C; Method 514.2;
Curve Q; Procedure V; Modified to 500 Hz
upper limit. 5 Hz to 10 Hz @ 0.2 inches
D.A.; 10 Hz to 18 Hz @ 1.0 g (peak); 18 Hz
to 57 Hz @ 0.06 inches D.A.; 57 Hz to 500
Hz @ 10 g (peak).
精度:
一个转速分辨率；在所有组合环境条件下，在0.5%（0.1%典型室温下）。One rpm resolution; within 0.5% (0.1% typical
at room ambient) under all combined
environmental conditions.
Gate Time Ranges:
SPD-100 Series : field-selectable from 0.26
to 5.7 seconds.
SPD-108 Series: field-selectable from 0.13
to 2.85 seconds.
This accommodates calibrations for an
extremely broad range of corresponding
pulses per second.
Tachometer Model No. |
Desctiptions |
| SPD100-1 |
Tachometer (1000 HZ & RPM) |
SPD100-135 |
Tachometer (1000 HZ &1000 RPMX10) |
SPD100-2 |
Tachometer (9999 Hz & RPM) |
SPD100-202 |
Tachometer (62 HZ, 10 KNOTS, LINDGRE) |
SPD100-213 |
Tachometer (SPD100X, 9999 HZ) |
SPD100-221 |
Tachometer (5K HZ& RPM, MOREHOUSE |
SPD100-225 |
Tachometer (1000 HZ, 2000 RPM, CU) |
SPD100-227 |
Tachometer (1000 HZ & RPM) |
SPD100-230 |
Tachometer (2100 HZ&7000 RPM ) |
SPD100-237 |
Tachometer (580 HZ & 45 RPM) |
SPD100-244 |
Tachometer (1K HZ & RPM, GCS) |
SPD100-248 |
Tachometer (1181.90 HZ, 2040 RPM) |
SPD100-249 |
Tachometer FOR XP ( 600 HZ. 1200 RPM) |
SPD100-253 |
Tachometer (2500 HZ, 5000 RPM) |
SPD100-256 |
Tachometer (1183 HZ, 5000 RPM) |
SPD100-260 |
Tachometer (560 HZ, 40.0 RPM) |
SPD100-3 |
Tachometer (833 HZ &1000 RPM) |
SPD100-305 |
Tachometer (9999 HZ &RPM) |
SPD100-311 |
Tachometer ( 1000 HZ & RPM, SS BEZEL ) |
SPD100-315 |
Tachometer (1000 HZ &RPM) |
SPD100-316 |
Tachometer (3333 HZ, 9999 RPM) |
SPD100-317 |
Tachometer (20000 HZ, 9999 RPM) |
SPD100-320 |
Tachometer (5900 HZ, 3000 RPM) |
SPD100-321 |
Tachometer (3000HZ, 6000PRM, SS Beze) |
SPD100-322 |
TACHOMETER (2000 HZ, 2000 RPM) |
SPD100-8041 |
Tachometer |
Magnetic Pickups:
Dynalco Magnetic Pickups M102 and
M107 are used with the SPD-100 Series in
most applications. Refer to Dynalco
Magnetic Pickup brochure for various types
and characteristics.
对于低速应用，或允许在较大间隙下操作，可以使用超高灵敏度M142。For low-speed applications, or to permit
operation with larger gaps, the ultrahigh
sensitivity M142 can be used.
对于本安型应用，Dynalco Controls提供各种型号，M202和M134是常用的。For intrinsically safe applications Dynalco
Controls offers various models, with the M202
and M134 the most frequently used.
SPD-100包装重量： 1 lb (0.45 kg)
技术资料下载:
SPD-100 Data Sheet
SPD-100 Manual
SPD-100 Agency Approval (CSA)
SPD-100 Agency Approval (ABS)
Product Code: SPD-100
SPD系列信号动力转速表
资料下载
Dynalco SPD-100 / SPD-108信号动力转速表ABS认证（EN）
Dynalco SPD-108 / SPD-108L信号动力转速表手册（ZH）
Dynalco SPD-100 / SPD-108 / M219 / M318 / M319 CSA认证（EN）
Dynalco SPD-100 / SPD-100L信号动力转速表手册（ZH）
Dynalco SPD系列信号动力转速表数据表（ZH）
数据表
Dynalco SPD系列信号动力转速表数据表
操作手册
Dynalco SPD-100 / SPD-100L信号供电转速表手册
Dynalco SPD-108 / SPD-108L信号供电转速表手册
批准书
Dynalco SPD-100 / SPD-108信号动力转速表ABS认证
Dynalco SPD-100 / SPD-108 / M219 / M318 / M319 CSA认证

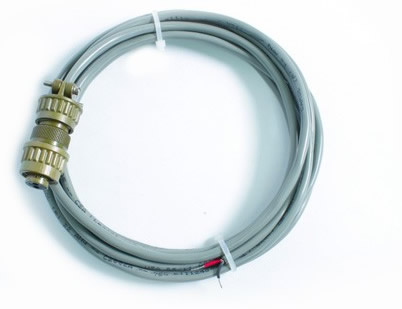

SPD-100 Tachometer信号供电数字转速表连接电缆
