EO / EO-2和Triple-Lok组装机
Parker Fittings接头 - Tube Fabrication Equipment
Assembly machines for EO/EO-2 and Triple-Lok

EOMAT机器的设计符合EO-2，EO PSR / DPR环和TripleLok?标准。即使在严酷的建筑工地工作条件下，也能以高精度和可重复性实现组装。EOMAT机器的设计符合EO-2，EO PSR / DPR环和TripleLok?标准。组装具有很高的精度和可重复性。EOMAT machines are designed to match EO-2, EO PSR/DPR rings and Triple Lok? standards. The assembly is achieved with high precision and repeatability even under severe construction site working conditions. EOMAT machines are designed to match EO-2, EO PSR/DPR rings and Triple Lok standards. The assembly is achieved with high precision and repeatability.

Assembly machines for EO/EO-2 and Triple-Lok

市场：
- 汽车
- 国防
- 能源
- 环境
- 工业
- 基础设施
- 机床
- 物料搬运
- 移动
- 石油和天然气
- 发电
- 运输

应用：
- EOMAT ECO：用于维修和车间的便携式机器
- EOMAT UNI：通用组装机用于车间
- EOMAT PRO：经济高效的商业生产

EO-2和Triple-Lok?组装机的功能/优势：
- 通用：只需一台机器即可组装EO-2，EO PSR / DPR环和用于Triple-Lok?的37°扩口。
- 高效：EOMAT机器的循环时间约为12至15秒，大大节省了组装时间和精力。投资很快就可以收回。
- 安全：正确的预组装大大降低了配件泄漏甚至危险的管道爆裂的危险。

所有机器的设计即使在恶劣的建筑工地工作条件下也能可靠地用于车间。工具处理和机器操作很简单。可以使用以下EOMAT机器：

EOMAT ECO
EO-2：压力控制
D / DPR / PSR：压力控制
材料：钢，不锈钢
外径：6-42 mm
最小U形弯：75 mm
壁厚：无限制
EO-2 / PSR / DPR，Triple-Lok?：不适用
操作设置：根据选择表手动调节压力。
过程控制：压力表
错误检测：否
存储功能：否
油温控制：否
脚踏开关：不可用
性能：1相，230 V
总循环时间（秒）：
EO-2：20
DPR / PSR：25
经济产量：最大 每天50个组件
连续运行：50％
重量：约30 kg

EOMAT UNI
组装方法：
EO-2：压力控制
D / DPR / PSR：压力控制
常规37°扩口
材料：钢，不锈钢
外径：6-42毫米
最小U形弯：65毫米
壁厚：无限制
EO-2 / PSR / DPR /Triple-Lok?：6×1至38×4或42×3毫米
（管外径×壁厚）
手动压力调整根据选择表
根据：装配型，管尺寸，管材料
的过程控制：压力表
错误检测：无
记忆功能：没有
油的温度控制：没有
脚踏操作开关：不可用
性能：1相，230 V
EO-2：12
DPR / PSR：15
37°喇叭形：15
经济产量：最大 每天300个组件
连续运行：80％
重量：约66 kg

EOMAT PRO
组装方法：
EO-2：压力控制
D / DPR / PSR：行程控制
管规格：
材料：钢，不锈钢，铜，尼龙
PRO22 / PRO42：4-22 / 4-42毫米
PRO22 / PRO42：约 35/70 mm
壁厚：无限制
工具检测和自动调节可以
手动调节压力
过程控制：带显示屏的PLC
错误检测：如果组装过程中发生偏差，则显示警告灯和消息
内存功能：用于自定义应用程序的内存选项MOK应答器
芯片油温控制：警告灯和消息显示
脚踏开关：可用
性能：400 V，50 Hz，三相
PRO22 / Pro42：大约 8/10秒
PRO22 / Pro42：大约 10/12秒
37°扩口
经济生产量：每天100个或更多组件
连续运行：100％
重量：约90千克

技术指标

•  管外径（ mm ）： 呐

•  类型： EOMAT UNI O 型圈，扩口销

•  产品类别： 用于 EO-2 和渐进式环配件的移动组装机， EOMAT ECO 压力表贴纸，组装和扩口机，用于 PSR / DPR / EO-2 组装的 EOMAT UNI 夹具，用于 Triple-Lok 的 EOMAT UNI 37° 扩口夹具，包括扩口针， EOMAT UNI FI

•  管外径： na ， 04-22 ， 04-42 毫米

•  尺寸： 6-42 毫米

•  灯管材质： 钢，不锈钢

Markets:
- Automotive
- Defence
- Energy
- Environment
- Industrial
- Infrastructure
- Machine Tools
- Materials Handling
- Mobile
- Oil and Gas
- Power Generation
- Transportation

Applications:
- EOMAT ECO: Portable machine for repair and workshops
- EOMAT UNI: Universal assembly machine for workshop
- EOMAT PRO: Cost effective commercial production

Features/ Benefits of assembly machines for EO-2 and Triple-Lok:
- Universal: Assembly of EO-2, EO PSR/DPR rings and 37° flaring for Triple-Lok can be done with just 1 machine.
- Efficient: With a cycle time of some 12 to 15 seconds the EOMAT machine greatly saves assembly time and effort. The investment pays back quickly.
- Safe: Proper pre-assembly greatly reduces the danger of leaking fittings or even hazardous tube blow out.

All machines are designed for reliable workshop use even under severe construction site working conditions. Tool handling and machine operation are simple. The following EOMAT machines are available:

EOMAT ECO
EO-2: Pressure controlled
D/DPR/PSR: Pressure controlled
Material: Steel, Stainless Steel
Outside diameter: 6-42 mm
Minimum U-bend: 75 mm
Wall thickness: No limitation
EO-2/PSR/DPR, Triple-Lok?: not applicable
Operation setting: Manual pressure adjustment according to selection chart.
Process control: Pressure gauge
Error detection: no
Memory function: no
Oil temperature control: no
Foot operating switch: Not available
Performance: 1 Phase, 230 V
Overall cycle time (sec.):
EO-2: 20
DPR/PSR: 25
Economic production quantity: max. 50 assemblies per day
Continuous operating: 50%
Weight: approx.. 30 kg

EOMAT UNI
Assembly method:
EO-2: Pressure controlled
D/DPR/PSR: Pressure controlled
Conventional 37° flaring
Material: Steel, Stainless Steel
Outside diameter: 6-42 mm
Minimum U-bend: 65 mm
Wall thickness: No limitation
EO-2/PSR/DPR/Triple-Lok?: 6×1 to 38×4 or 42×3 mm
(Tube O.D. × wall thickness)
Manual pressure adjustment according to selection chart
Depending on: Assembly type, tube dimension, tube material
Process control: Pressure gauge
Error detection: no
Memory function: no
Oil temperature control: no
Foot operating switch: Not available
Performance: 1 Phase, 230 V
EO-2: 12
DPR/PSR: 15
37° flaring: 15
Economic production quantity: max. 300 assemblies per day
Continuous operating: 80%
Weight: approx.. 66 kg

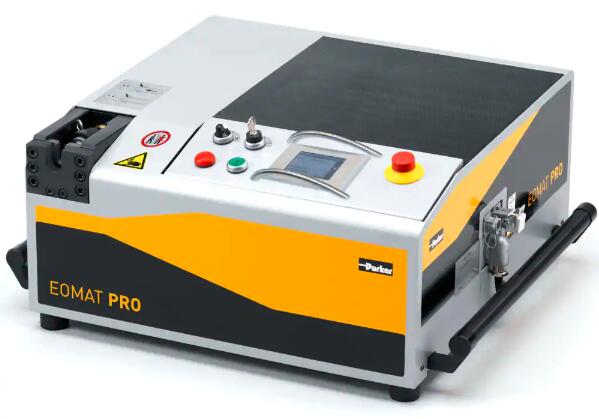

EOMAT PRO
Assembly method:
EO-2: Pressure controlled
D/DPR/PSR: Stroke controlled
Tube specification:
Material: Steel, Stainless Steel, Copper, nylon
PRO22/PRO42: 4-22/4-42 mm
PRO22/PRO42: approx. 35/70 mm
Wall thickness: No limitation
Tool detection and automatic adjustment
Manual adjustment of pressure is possible
Process control: PLC with display
Error detection: Warning light and message displayed, if deviations in assembly process occur
Memory function: Memory options for custom application on MOK transponderchip
Oil temperature control: Warning light and message displayed
Foot operating switch: Available
Performance: 400 V, 50 Hz, 3-phase
PRO22 / Pro42: approx. 8/10 seconds
PRO22 / Pro42: approx. 10/12 seconds
37° flaring
Economic production quantity: 100 or more assemblies per day
Continuous operating: 100%
Weight: approx.. 90 kg

Technical Specifications

Assembly machines for EO/EO-2 and Triple-Lok 型号
