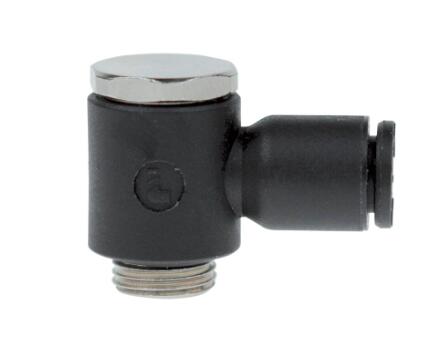

LF 3000 Pneumatic Banjo Fittings 系列铰接式接头

LF3000系列铰接式接头

当只能从上方安装并且需要配合管路方向时，该系列接头是理想之选。该系列模块化接头包括单一配置和复式配置，可满足更加灵活的设计。当只能从上方安装并且需要配合管路方向时，该系列接头是理想之选。该系列模块化接头包括单一配置和复式配置，可适应更加灵活的设计。

Pneumatic Banjo Fittings - LF 3000

This range of fittings is ideal when access is only possible from above and orientation of the tube is required. This range of modular fittings includes single and multiple configurations, allowing wide flexibility of design. This range of fittings is ideal when access is only possible from above and orientation of the tube is required. This range of modular fittings includes single and multiple configurations, allowing wide flexibility of design.

特点/优点：

- 紧凑

- 紧凑的设计，促使接头之间的安装空间更小
- 为实现更大流量而设计的铰接式螺栓
- 便于检修，即使接头之间非常紧密
- 易于组装和自动密封：
锥螺纹涂层密封
直螺纹集成O形圈密封
- 操作安全：正确保持管路的方向
- 完整防泄漏检测
- 质量稳定和可追溯性的日期代码

- 模块化

- 可轻松堆叠铰接式本体，构建2至6个出口
- 可定向(360?)，实现精确对准
- 模块化：可实现不同管径接头的组合

市场：

- 工厂自动化
- 车辆装配设施
- 食品和饮料
- 半导体
- 服装
- 包装机械

应用：

- 气动机械设备
- 低压压缩空气输送
- 适用于真空应用

技术：

- 可调向接头
- 万向接头
- 模块化接头
- 快插接头
- 推动式连接接头
- 气动接头
- 即时接头
- 快速接头
- 管连接接头

技术特点：

- 流体：压缩空气，其他流体：请咨询我们
- 材料：工程材料，镀镍黄铜，NBR
- 压力：真空至20bar
- 温度：-20°C to 80°C
- ? 公制：3mm to 12 mm

法规：

- ISO 14743:气动流体动力，用于热塑管的快插接头
- DI:97/23/EC (PED)
- DI :2002/95/EC (RoHS), 2011/65/EC
- DI :1907/2006 (REACH)

产品类型：

- 铰接接头
- 模块化铰接接头

Features/Benefits:

- Compact

- Compact design with minimum space between fittings
- Banjo bolt designed for maximum flow
- Easy access, even when fittings are close together
- Easy assembly and automatic sealing:
with pre-coating on taper threads
with an integral O-ring seal on parallel threads
- Safe operation: orientation of tube is ensured
- 100% leak-tested in production
- Date coding to guarantee quality and traceability

- Modular

- Effortless stacking of banjo bodies to allow construction of 2 to 6 outlets
- Orientable (360°) for perfect alignment
- Modular: tube diameters may be different

Markets:

- Factory Automation
- Vehicule Assembly Facilities
- Food and Beverage
- Semiconductor
- Wearing Apparel
- Packaging Machinery

Applications:

- Pneumatic Machinery Equipment
- Low Pressure Compressed Air Conveying
- Suitable for Vaccum Applications

Technologies:

- Orientable Fittings
- Swivel Fittings
- Modular Fittings
- Push-In Fittings
- Push-to-Connect Fittings
- Pneumatic Fittings
- Instant Fittings
- Quick Fittings
- Connectors

Technical Characteristics:

- Fluids: Compressed Air, Other fluids: please consult us
- Materials: Technical polymer, nickel-plated brass, NBR
- Pressure: Vacuum to 20 bar
- Temperature: -20°C to 80°C
- ? Metric: 3mm to 12 mm

Regulations:

- ISO 14743: Pneumatic fluid power, push-in connectors for thermoplastic tubes
- DI: 97/23/EC (PED)
- DI : 2002/95/EC (RoHS), 2011/65/EC
- DI : 1907/2006 (REACH)

Product Types:

- Banjo Fittings
- Modular Banjo Fittings

Technical Specifications

技术规格：

• 连接1螺纹尺寸（公制）： R1/8
• 连接2管件外径（毫米）： 6
• 连接1螺纹形式： BSPT
• 连接2管件外径（英寸）： na
• 阀体材料： TECHNICAL POLYMER
• 产品类型： Banjo Fittings
• 形状： Male stud single banjo thread
• O 型圈材料： 丁腈橡胶
• 夹持环材料： 不锈钢
• 螺纹密封剂材料： 聚四氟乙烯
• 最大运行压力： 20 barg
• 最低运行温度： -20 °C
• 最高运行温度： 80 °C
• 真空额定压力： 755 mm-Hg
• 数量/箱： 10
• 重量：
• 应用： 机器人，汽车工艺，气动，半导体，纺织，包装
• 介质： 压缩空气，其他介质：请咨询我们

Pneumatic Banjo Fittings - LF 3000 型号
