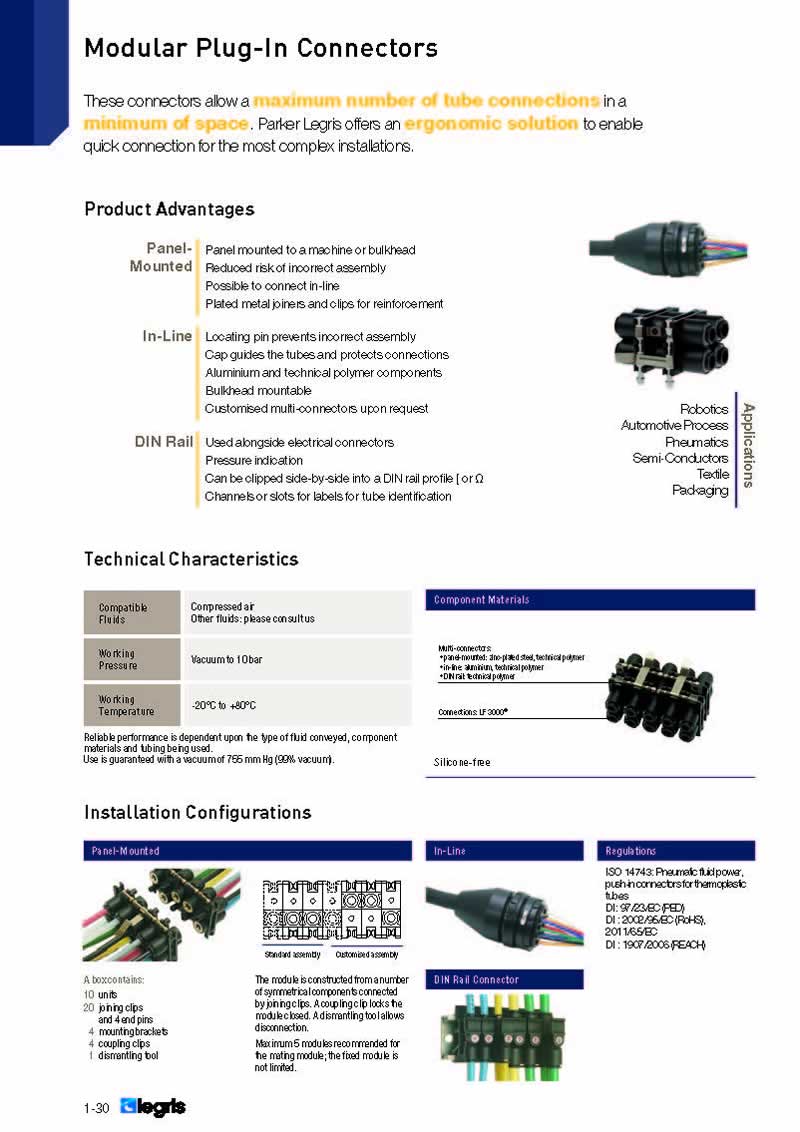

Pneumatic Modular Plug-In Connectors - LF 3000
模块化和多端口气动直插式连接器 - LF3000

这些模块化和多端口连接器允许在最小空间内连接最多数量的管子。Parker Legris 提供符合人体工程学的解决方案，可实现最复杂安装的快速连接。这些连接器允许在最小的空间内连接最多数量的管子。Parker Legris 提供符合人体工程学的解决方案，可实现最复杂安装的快速连接。

These connectors allow a maximum number of tube connections in a minimum of space. Parker Legris offers an ergonomic solution to enable quick connection for the most complex installations. These connectors allow a maximum number of tube connections in a minimum of space. Parker Legris offers an ergonomic solution to enable quick connection for the most complex installations.

Features/Benefits:
特点/优势：

-盘装

- 面板安装在机器或舱壁
不正确装配- 降低风险
- 能够在线连接
- 电镀金属加入者并剪辑增强

-在线

- 定位销防止不正确装配
- 盖指南管和保护连接
- 铝和技术聚合物组件
- 可安装隔板
- 可根据要求定制多连接器

- DIN 导轨

- 与电气连接器一起使用
- 压力指示
- 可以并排夹入 DIN 导轨型材 [ 或 ?
- 管道识别标签的通道或槽

市场：

- 工厂自动化
- 车辆装配设施
- 食品和饮料
- 半导体
- 服装
- 包装机械

应用：

- 气动机械设备
- 低压压缩空气输送
- 适用于真空应用

技术：

- 多连接器
- 模块化插入式连接器
- 模块化接头- 快插
接头
- 按压连接接头
- 气动接头
- 即时接头
- 快速接头
- 连接器

技术特性：

- 流体：压缩空气，其他流体：请咨询我们
- 材料：工业聚合物、NBR
- 压力：真空至 10 巴
- 温度：-20°C 至 +80°C
- ? 公制：4 毫米至 8 毫米

法规：

- ISO 14743：气动流体动力，用于热塑性管的推入式连接器
- DI：97/23/EC (PED)
- DI：2002/95/EC (RoHS)，2011/65 /EC
- DI : 1907/2006 (REACH)

产品类型：

- 模块化插入式连接器

- Panel-Mounted

- Panel mounted to a machine or bulkheads
- Reduced risk of incorrect assembly
- Possible to connect in-line
- Plated metal joiners and clips for reinforcement

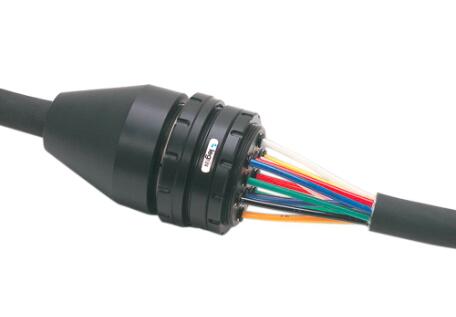

- In-Line

- Locating pin prevents incorrect assembly
- Cap guides the tubes and protects connections
- Aluminium and technical polymer components
- Bulkhead mountable
- Customised multi-connectors upon request

- DIN Rail

- Used alongside electrical connectors
- Pressure indication
- Can be clipped side-by-side into a DIN rail profile [ or ?
- Channels or slots for labels for tube identification

Markets:

- Factory Automation
- Vehicule Assembly Facilities
- Food and Beverage
- Semiconductor
- Wearing Apparel
- Packaging Machinery

Applications:

- Pneumatic Machinery Equipment
- Low Pressure Compressed Air Conveying
- Suitable for Vaccum Applications

Technologies:

- Multi-Connectors
- Modular Plug-In Connectors
- Modular Fittings
- Push-In Fittings
- Push-to-Connect Fittings
- Pneumatic Fittings
- Instant Fittings
- Quick Fittings
- Connectors

Technical Characteristics:

- Fluids: Compressed Air, Other fluids: please consult us
- Materials: Technical polymer, NBR
- Pressure: Vacuum to 10 bar
- Temperature: -20°C to +80°C
- ? Metric: 4mm to 8 mm

Regulations:

- ISO 14743: Pneumatic fluid power, push-in connectors for thermoplastic tubes
- DI: 97/23/EC (PED)
- DI : 2002/95/EC (RoHS), 2011/65/EC
- DI : 1907/2006 (REACH)

Product Types:

- Modular Plug-In Connectors

Technical Specifications

技术规格

• 连接 3 管外径（空）： 5/32
• 连接 1 螺纹设计： 抵达
• 连接 1 螺纹尺寸（公制）： 抵达
• 连接 2 螺纹设计： 抵达
• 连接 3 管外径 (mm)： 4
• 输出数量： 抵达
• 连接 2 螺纹尺寸（公制）： 抵达
• 形式： 模块化插入式连接管/管
• “本体”材质： 技术聚合物
• O型圈材质： 丁腈橡胶
• 夹持材料： 不锈钢
• 最大限度。 运营压力： 10 巴
• 最低工作温度： -20℃
• 最大限度。 工作温度： 80℃
• 真空压力级： 755 毫米汞柱
• 每件数量 盒子： 1
• 重量：
• 应用： 机器人、汽车工艺、气动、半导体、纺织、包装
• 媒体： 压缩空气、其他流体：请咨询我们
• 符合的规格： ISO 14743, DI: 97/23 / EC (PED), DI: 2002/95 / EC (RoHS), 2011/65 / EC, DI: 1907/2006 (REACH)
• 产品类别： 模块化插入式连接器

Pneumatic Modular Plug-In Connectors - LF 3000 型号
