Rheonik科里奥利质量流量计
Rheonik精确质量流量计量专家

Rheonik 在科里奥利质量流量计设计和开发领域有二十多年的经验。

1984，Karl Küppers 开始以科里奥利效应为基础设计质量流量计，即今天的Rheonik 生产的享有专利的Ω形测量管科里奥利质量流量计。 对多种不同设计进行一系列测试后，配备扭杆和质量横杆的Ω形测量管流量计因其独特的操作和构造特征获得了专利。与其他流量计设计相比，Rheonik Ω形测量管设计提供了卓越的性能和机械可靠性。

Rheonik 成立于1986 年，二十多年的历史使Rheonik 实现了质量流量计系列产品的工业化生产。由于Rheonik 设计在行业内的广泛成功，公司在慕尼黑附近的小镇Maisach 迅速成长。为了适应日益增长的需求，2003 年，Rheonik 迁至Odelzhausen ，一个拥有更大生产和办公空间的大型工厂。
Rheonik 为全球客户提供世界上型号最齐全的科里奥利质量流量计。二十多年的经验使Rheonik 成为科里奥利质量流量计开发和生产领域的全球领导者之一。
不管是在工厂还是在区域办事处，Rheonik 都拥有由专业应用和服务工程师组成的团队，根据实际情况提供最适合的解决方案，从现场调试到故障诊断解决都能提供最专业化的服务。厂方培训的销售和服务网络在全球提供本地化的服务和支持。

2008 年，Rheonik 与其他GE 高科技传感与测量业务一起并入GE 传感与检测科技业务集团。

科里奥利技术，提供精确、可靠的流量测量

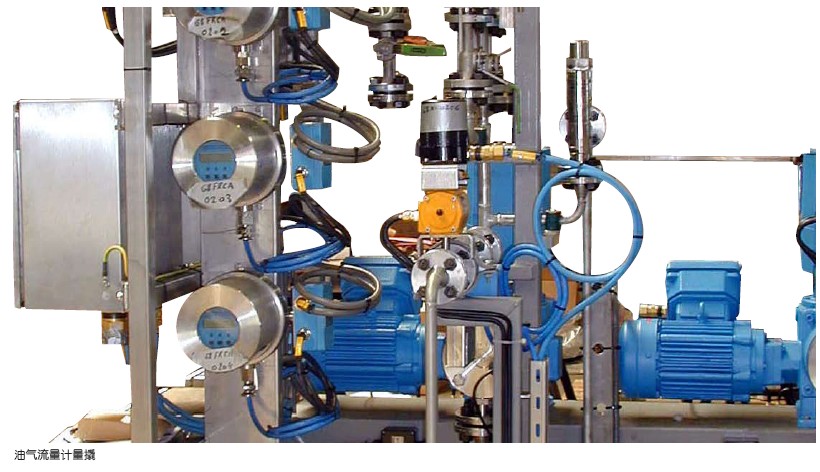

油气流量计量撬

科里奥利效应由物理学家Gustave Gaspard de Coriolis 在19 世纪30 年代发现，被描述为“在相对旋转参考系运动的物体上产生的惯性力”。这一科学被应用到多种技术上：水力、机器操作、导弹、人类工程学、海洋和大气环流，当然，还包括质量流量计量。
将科里奥利效应用作流体和气体质量流量测量早在20 多年前就已有应用。此后又产生了大量不同的设计。
近年在电子信号处理技术方面的巨大发展使科里奥利质量流量计已成为高精度、高可靠性的仪表。

具备流体、浆液和气体测量功能
流速测量范围：0.03 kg/h 至1,500,000 kg/h（0.07 lb/h 至3,300,000 lb/h）
口径高达12"/DN300
最大压力可达900 巴/13,050psig
温度范围：-255°C至400°C /-425°F 至 +750°F
贸易交接许可(OIML R117/NTEP)
世界上大多数国家承认的ATEX 和CSA 危险区域认证
与传统科里奥利流量计相比，可用于夹带气泡的过程流测量
不受粘度、密度或压力变化的影响
多功能测量，包括密度和温度测量
可提供不锈钢、哈斯特合金、蒙乃尔合金和钽接液材料。可根据客户需求提供其他材料

独特特性

所有Rheonik 科里奥利质量流量计均满足严格控制的流程和质量标准。

测量管Rheonik Ω形测量管流量计采用真空焊接进行最后组装。每个流量计都经过了仔细的检查，确保所有接头都完好、无缺陷。驱动线圈带活动外壳的更小流量计均用O 形环密封，IP65/ NEMA4X 接质量横杆头防止异物进入外壳中。
工艺连接可以提供可拆卸导流多管的设计，也可提供直接焊接扭杆到Ω形管上以形成真正无缝流量计的设计，适用于危险材料的处理工艺。
接线盒安装在流量计中的传感线圈和驱动线圈由环氧树脂密封的聚工艺连接酰胺绝缘线制成。高温型由陶瓷绝缘线制成。根据流量计的大小，流量计中最多可安装四个PT-100 温度传感器，进行温工艺连接 度补偿。

Rheonik Ω形测量管流量计由三个主要部件组成，每个部件都具备独特的功能。组合在一起后，它们确保了每个流量计都能产生精确、可重复的结果：

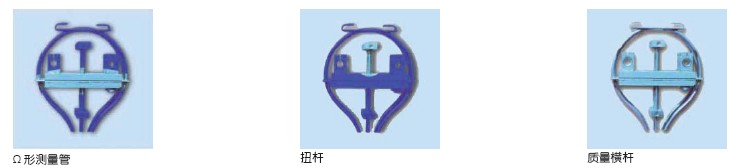

Ω形测量管扭杆质量横杆

可使用更大壁厚的测量管. 帮助激励扭转振荡. 降低对外部振动和阻尼因素的敏感度
有效测量部件是Ω形测量管的整个上. 引导流量管运动. 稳定扭转运动半部，与工艺管线完全分离
最大程度减少应力. 与扭杆结合，产生谐波振荡
在压力下不变形的测量部件提供高度
一致的测量结果.产生较大振荡幅度和极高的信噪比，在低流量条件下的极高信躁比保证了
无需压力安全壳！最佳精度

Rheonik Ω形测量管流量计由三个主要部件组成，每个部件都具备独特的功能。组合在一起后，它们确保了每个流量计都能产生精确、可重复的结果：

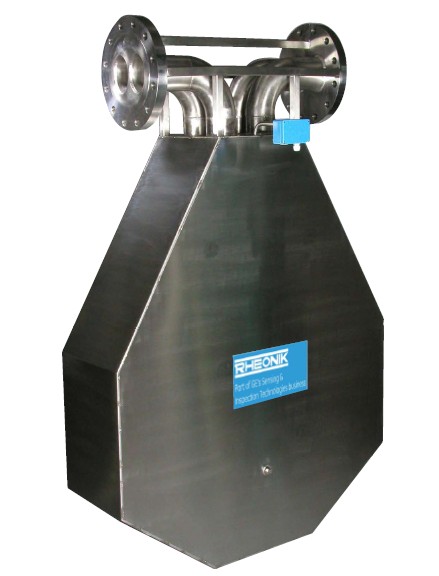

独特的Ω形测量管设计
Rheonik 产品独特的Ω形测量管设计满足了最具挑战的质量流量计量应用需求。Ω形测量管产生扭转振荡运动，而不像其他更传统的科里奥利流量计产生弯曲运动。Ω形测量管流量计独特的机械结构允许使用更大壁厚的流量管，适于更高额定压力，能抵抗磨损和腐蚀，且无需使用传统设计需要的压力安全壳。

工作原理

Rheonik 产品在适用性和精度方面的优越性源于专利的机械结构设计。每个流量计配有两根平行的测量管，形成独特的Ω形，往相反方向振荡。
振荡系统由安装在垂直扭杆上的两根质量横杆驱动：

质量横杆使得扭转运动保持稳定，消除或大大降低外部振动的干扰，在过程流中出现夹带气泡或测量物质变化等振荡阻尼因素时保证连续、可靠的运行。
扭杆最大程度减少流量管上的应力，引导流量管运动并帮助“激励”扭转运动。

这一坚固的机械装置节约了能量，仅需极小的能量输入（一般小于300mW） ）来维持振荡幅度。
该设计提供了极佳的平衡机制，通电后便可达到恒动，其固有频率通过横杆的质量和扭杆的弹性进行调整。
幅度由安装在Ω形管两侧的一对电磁线圈控制。整个机制为对称型，确保测量过程产生的内部加速力能够抵消。质量体（或者流体或气体）流经振荡的Ω形测量管时会产生科里奥利力，导致流量管顶部“弯曲”或“偏转”。这种偏转被感测为流量管上安装的两个传感线圈信号之间的相移。相移程度与流量管内的质量流动成正比。

想象测量管的振荡（Ω形测量管的上半圆）发生在圆周线经过点"a" 和"b" 的假想盘上，这样可能更容易理解。从点"a" 开始跨过假想盘到点"b" （“有效质量流量”路径）的物质会经历多个不同的速度。
圆盘振荡产生的科里奥利力("FC") 及有效质量流量向量与跨过圆盘的实际质量流量的运动垂直，与质量流量成正比。流量计中，这个力产生了两个传感线圈感应到的偏转。

满足多种应用需求

氧气测量

Ω形测量管科里奥利流量计是当今市场上可购得的最通用的仪表之一。Rheonik 产品包括多种不同尺寸，精确、可靠的性能，满足从极低流量0.001kg/min/0.002 lb/min 到25,000 kg/ min/55,100 lb/min 范围的测量要求。

Ω形测量管流量计坚固的机械设计适于其他流量计不能胜任的极端应用场合。Rheonik 流量计可用于-200°C/-328°F至400°C/750°F 的温度范围，适用的最大压力为900 巴/13,050 psig 。

所有流量计均适用于危险区域，经过EEx ia IIC/ EExde IIC 或1 类、1 区、ABCD 组认证，许多产品可提供全球认可的贸易交接应用许可证。

接液部件可用特殊材料制造，如哈斯特合金和钽等，它们适用于对材料兼容性有特殊要求的工艺。

与传统的科里奥利设计不同，Rheonik流量计可用厚壁管制造，解决磨损问题及和在磨蚀或腐蚀应用场合中使用的问题。

因而Ω形测量管流量计的额定压力也更高，从而无需使用其他科里奥利流量计设计普遍采用的压力安全壳。

Rheonik流量计广泛适用于不同行业多种不同的过程测量。例如：
液态氧流量计量
化工试验厂
高压二氧化氮、氧气、氮气、氢气
液态氢加充站
沥青搅拌站（沥青温度363度/685F)
高精度加充站--贸易交接
使用大型钽材流量计的HCL计量

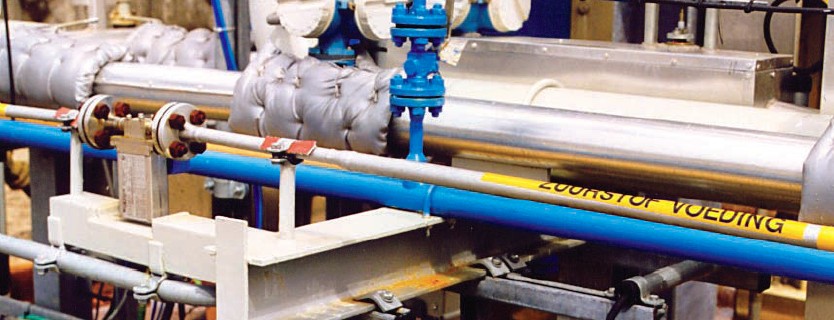

高温计量解决方案

变送器产品系列
RHE14 是低成本、紧凑型产品，适用于OEM 应用需求。输入/输出包括4-20mA 、脉冲、流向和RS232 串行数据。使用SensCom 软件实现编程和配置。

RHE06 获得ATEX 危险区域安装认证，提供脉冲输出及错误和流向信号。
RHE06F+ 提供90° 相移的双脉冲输出，适于贸易交接应用需求。

RHE14 DIN 导轨安装，IP20/NEMA 1 外壳 电源8 至24Vdc 尺寸70 x 86 x 58mm/2.8 x 3.4 x 2.3" 安全区安装 装可选安全栅，用于危险区域传感器安装，现场总线标准在开发中	RHE06/06F+ATEX 壁装合金涂层外壳 供电230/115 VAC 尺寸200 x 200 x 110mm RHE06F+ 获得PTB/OIML 贸易交接许可证

所有其他Rheonik 变送器均配有清晰、易读的本地显示屏，具备直观、菜单驱动的设置和配置功能。所有产品都具备故障查找和性能调节的诊断功能。其功能包括低流切断、响应时间、多输入/输出、可选部件和满标度。所有设置都存储在非易失性存储器中，输入/输出为电隔离或光隔离。

RHE07面板安装变送器（ATEX、CSA）
壁装合金涂层外壳
防护等级：IP20/NEMA 1
电源：230/115 VAC, 24 VDC
尺寸：142 x 128 x 250mm/5.6 x 5 x 9.8"

所有变送器的技术规格：

环境温度： -40°C至60°C， RHE 06 、RHE 06F+ 、RHE 07 、RHE 08 和RHE 14 变送器需安装在危险区域外（RHE 08 可安装在1 类、2 区） ）。
功耗：< 15 瓦 RHE 11/12 可安装在危险区域。
RHE12 < 5 瓦 若与认证的RHE 单元连接，RHM 可安装在危险区域（ATEX EEx ia IICT6-T1/CSA 1 类1 区ABCD 组）。
RHE14 < 1 瓦

RHE08现场安装变送器（ATEX、CSA） 壁装合金涂层外壳 防护等级：IP65/NEMA4/1 类，2 区，BCD 组 电源：230/115 VAC, 24 VDC 尺寸：207 x 148 x 302mm 8.1 x 5.8 x 11.9"	RHE11现场安装变送器(ATEX) 不锈钢外壳，壁装、管道安装或流量计安装 防护等级：IP66/EEx d IIC T5 电源：230/115 VAC, 24 VDC 尺寸：244 x 225 x 200mm 9.6 x 8.9 x 7.9"	RHE12现场安装变送器（ATEX、CSA） 壁装、管道安装或流量计安装压力安全壳（合金涂层） 防护等级：IP66/EExd IIC T5/1 类，1 区，BCD 组 电源：24 VDC 尺寸：直径115mm/4.5" 高度200mm/7.9" 用户界面：LCD 显示屏，2 个按钮操作
RHE 07/08/11 编程：使用3 个按钮编程 模拟输出: 2个可指定、定标的0/4-20mA输出， ，用于流量、密度、温度或体积，电隔离，最大负载< 500欧 数字输出: 1 个频率/脉冲输出（0-10kHz ，最大30V/50mA），3 个状态输出（极限、错误/报警、流向等） 数字输入：2 个控制输入（遥控归零，保持累加器，总复位，停止错误/报警等） RS232/422/485 可提供串行接口或HART 选项。 显示：2 行，16 字符，背光LCD 显示 特点包括内置单级和双级批量控制器 RHE07C 提供适合贸易交接的可选双脉冲输出		RHE 12 编程：使用玻璃盖板后的2 个按钮编程 模拟输出：1个可编程0/4-20 mA 输出，电隔离（ （可选本安） 数字输出：1个频率/脉冲输出（可选本安），HART 错误/报警条件输出(22 mA) ，提供RS232/485选项 显示：2行，16 字符，背光LCD 显示 Profibus PA/Foundation 现场总线在研发中

流量传感器产品系列：

并行(kg/min/ lb/min) 串行(kg/min/ lb/min) 并行(kg/min / 温度，最大为120°C./ 螺纹连接(1,3) 法兰连接
lb/m 248°F
RHM015(4) 0.004 -0.6 / 0.009 -1.32(5) 0.002 -0.3 / 0.004 -0.66(5) 0.6 / 1.3 300(400) / 4350(5800) W DN15 / ."

RHM03 0.1 -5 / 0.22 -11 0.05 -2.5 / 0.11 -6 5 / 11 300(150) / 4350(2175) W DN15 / ."
RHM04 0.2 -10 / 0.44 -22 0.1 -5 / 0.22 -11 10 / 22 150(250) / 2175(3625) W DN15 / ."
RHM06 0.5 -25 / 1.1 -55 0.25 -12.5 / 0.6 -28 20 / 44 380(190) / 5510(2755) 1.2" DN25 / 1"
RHM08 1 -50 / 2.2 -110 0.5 -25 / 1.1 -55 50 / 110 290(900) / 4205(13050) 1.2" DN25 / 1"
RHM12 2 -100 / 4.4 -220 1 -50 / 2.2 -110 75 / 165 190(290) / 2755(4205) W DN25 / 1"
RHM15 4 -200 / 8.8 -441 2 -100 / 4.4 -220 150 / 331 150(300) / 2175(4350) 4" DN25 / 1"
RHM20 6 -300 / 13 -661 3 -150 / 7 -331 300 / 661 110(225) / 1595(3260) 1 DN50 / 2"
RHM30 15 -750 / 33 -1653 7.5 -375 / 16.5 -827 600 / 1323 150(400) / 2175(5800) 1." DN50 / 2"
RHM40 30 -1500 / 66 -3307 15 -750 / 33 -1653 1250 / 2756 165(250 (6) / 2390(3625(6)) DN80 / 3"
RHM60 60 -3000 / 132 -6614 30 -1500 / 66 -3307 2500 / 5512 100(200(6)) / 1450(2900(6)) DN100 / 4"
RHM80 160 -8000 / 353 -17637 80 -4000 / 176 -8818 5000 / 11023 100(160(6)) / 1450(2320(6)) DN150 / 6"
RHM100 240 -12000 / 529 -26455 10000 / 22046 100(220(6)) / 1450(3190(6)) DN200 / 8"
RHM160 500 -25000 / 1102 -55116 23000 / 50706 40(60(6)) / 580(870(6)) DN300 / 12"

[1] 可提供ISO G 和NPT 螺纹
[2] 典型范围适用于标准流量计。可提供特殊范围
[3] 可提供不同尺寸
[4] 可选微调：并行：0.002 -0.6kg/min / 0.005 -1.32 lb/min ，串行：0.001 -0.3kg/min / 0.0025 -0.66 lb/min
[5] Ω形测量管的最大额定压力
[6] 工艺连接可能降低总额定压力
[7] 额定压力（括号内）是指可选重型或特殊型号。可提供其他型号

精度和可重复性：

精度和可重复性（包括零点漂移）的参考条件是水，14.7 psig，68°F。量程在额定流量范围内。可提供可选特殊校准和微调，提供更高精度，满足客户规定量程要求（包括低流量）。

一般技术规格：

额定压力
上表所述的额定值是在流量计测量管最大温度为120°C/248°F? 的情况下。
流量计温度范围更大时额定压力更低。大部分流量计都配有更大的额定压力— —详细信息请咨询厂商。

接液部件：

标准结构材料是316Ti/1.4571 不锈钢。
可选材料包括哈斯特合金、钽、蒙乃尔合金和铬镍铁合金。有关其他材料信息请咨询厂商。流量计需要密封时使用PTFE 。
上表是标准流量计的概要。需要时提供标准和定制型号流量计。
所有危险区域流量计都获得了ATEX 和/或cCSAus 认证。所有标准型都符合EU PED 和ASME 标准

GE工厂投资100万美元扩建生产流量计

GE传感与检测科技宣布投资100万美元扩展位于奥德尔茨豪森的德国工厂，该工厂专业设计和生产油气和发电行业用Rheonik科里奥利流量计。此次扩建将建成一个用以检测和标定超声波和科里奥利流量计的世界级流量计标定中心，确保精确测量和良好的性能。该项目将于2010年第4季度投入运行。

　　“奥德尔茨豪森标定中心将成为我们在扩展公司全球基础设施方面投资以及致力于该项工作的一个标志，它为我们的客户提供了高科技产品和服务，”GE传感与检测科技的测量系统总经理Tim Povall说道。

　　GE传感与检测科技于2008年兼并了Rheonik，从而将其流量计产品拓展到科里奥利技术领域。该流量计测量流量范围从每分钟0.5克到每小时1500吨，由于它们在腐蚀环境中能保持温度稳定并且增加了安全性，为终端用户提供了竞争优势。Rheonik产品适用于高压环境并能在相对较大振幅下工作，这对于高粘度液体及低流动性是是一项重要要求。
