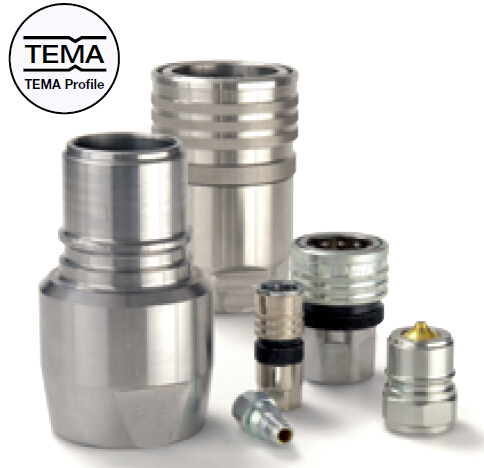

Parker TEMA T系列通用型快速接头

派克液压快速接头系统，带有派克TEMA和 1/8" 至 2" 的阀体尺寸，适用于高达 450 bar 的应用。派克的 T 系列液压快速接头具有低压降和最大流量的特点。联轴器系统可作为双关或直通型。2500 也可用作单关断版本。由于用于耦合和插头连接的压力消除器版本可以达到工作压力。高压水的特殊版本也可提供。TEMA T-Series: Parker Hannifin Manufacturing Germany GmbH & Co. KG: Quick Coupling Division Europe TEMA T-Series TEMA Standard Series is characterised by a low pressure drop and maximum flow capacity. The coupling system is available as double shut-off or straight through version. The 2500 can be used also as a single shut-off version. Body Size 1/8" up to 2"。

TEMA T-Series: Parker Hannifin Manufacturing Germany GmbH & Co. KG:
Quick Coupling Division Europe TEMA T-Series
PDF Catalog资料下载

特征：
- 符合TEMA标准要求
- 可选碳钢及316不锈钢材料
- 标配双层O形圈
- 标配套筒锁
- 阴阳接头均可选背压释放器设计，可在高达工作压力的背压下 连接快换

应用举例：
- 工业液压设备
- 工程机械
- 海工行业
- 化工行业

市场：
- 农业
- 汽车
- 石油和天然气
- 工艺
- 发电
- 运输
- 职业和市政
- 国防
- 工业
- 机床
- 物料搬运
- 建筑

特点/优势：
- 联轴器由黄铜制成，可避免腐蚀
- 可提供压力消除器
- 通过双 O 形密封圈实现双重安全
- 安全锁定环可防止意外分离

应用：
在液压系统中轻松连接/断开，包括移动和工业应用
- 拖拉机
- 卡车
- 轮式装载机
- 军用车辆
- 压力机

- 订货型号

工作温度：
-30°C up to +100°C (NBR)
-25°C up to +200°C (FKM)
depending on the medium.
Special seals are available

T(TEMA) 系列 - 阴接头
1/8 2310-QC -- G 1/8 200 15 38 18
1/8 2310 NPT -- 1/8-27 NPTF 200 15 38 18
1/4 2510-QC -- G 1/4 450 21 64 25
1/4 2510 NPT -- 1/4-18 NPTF 450 21 64 25
3/8 3810 3811 G 3/8 350 24 60 34
3/8 3810 NPT 3811 NPT 3/8-18 NPTF 350 24 60 34
1/2 5010 5011 G 1/2 300 30 65 40
1/2 5010 NPT 5011 NPT 1/2-14 NPTF 300 30　65 40
3/4 7510 7511 G 3/4 280 38 73 52
3/4 7510 NPT 7511 NPT 3/4-14 NPTF 280 38 73 52
1 10010 10011-QC G 1 250 45 88 62
1 10010 NPT 10011 NPT 1-11 1/2 NPTF 250 45 88 62
1 1/2 15010-QC 15011-QC G 1 1/2 200 60 112 73
1 1/2 15010 NPT 15011 NPT 1 1/2-11 1/2 NPTF 200 60 112 73
2 20010-QC -- G 2 180 75 144 90

1/8 2310 RV -- G 1/8 200 15 38 18
1/4 2510 RV -- G 1/4 250 21 64 25
1/4 2510 RVNPT -- 1/4-18 NPTF 250 21 64 25
3/8 3810 RV 3811 RV G 3/8 300 24 60 34
3/8 3810 RVNPT 3811 RVNPT 3/8-18 NPTF 300 24 60 34
1/2 5010 RV 5011 RV G 1/2 300 30 65 40
1/2 5010 RVNPT 5011 RVNPT 1/2-14 NPTF 300 30　65 40
3/4 7510 RV 7511 RV G 3/4 250 38 73 52
3/4 7510 RVNPT 7511 RVNPT 3/4-14 NPTF 250 38 73 52
1 10010 RV 10011 RV G 1 250 45 88 62
1 10010 RVNPT 10011 RVNPT 1-11 1/2 NPTF 250 45 88 62
1 1/2 15010 RV -- G 1 1/2 150 60 112 73
1 1/2 15010 RVNPT -- 1 1/2-11 1/2 NPTF 150 60 112 73
2 20010 RV -- G 2 120 75 144 90
1/2 H5010 H5011 G 1/2 320 30 65 40
3/4 H7510 H7511 G 3/4 300 38 73 52
1 H10010 H10011 G 1 280 45 88 62

T(TEMA) 系列 - 阳接头
1/8 2320 -- G 1/8 200 15 36 17
1/8 2320 NPT -- 1/8-27 NPTF 200 15 36 17
1/4 2520 -- G 1/4 450 19 45 21
1/4 2520 NPT -- 1/4-18 NPTF 450 19 45 21
3/8 3820 3821 G 3/8 350 22 42 24
3/8 3820 NPT 3821 NPT 3/8-18 NPTF 350 22 42 24
1/2 5020 5021-QC G 1/2 320 27 46 30
1/2 5020 NPT 5021 NPT 1/2-14 NPTF 320 27 46 30
3/4 7520-QC 7521-QC G 3/4 300 36 52 39
3/4 7520 NPT 7521 NPT 3/4-14 NPTF 300 36 52 39
1 10020 10021 G 1 280 46 60 49
1 10020 NPT 10021 NPT 1-11 1/2 NPTF 280 46 60 49
1 1/2 15020 15021 G 1 1/2 200 60 107 67
1 1/2 15020 NPT 15021 NPT 1 1/2-11 1/2 NPTF 200 60 107 67
2 20020-QC -- G 2 180 75 142 85
1/8 2320 RV -- G 1/8 200 15 36 17
1/4 2520 RV -- G 1/4 250 19 45 21
1/4 2520 RVNPT -- 1/4-18 NPTF 250 19 45 21
3/8 3820 RV 3821 RV G 3/8 300 22 42 24
3/8 3820 RVNPT 3821 RVNPT 3/8-18 NPTF 300 22 42 24
1/2 5020 RV 5021 RV G 1/2 300 27 46 30
1/2 5020 RVNPT 5021 RVNPT 1/2-14 NPTF 300 27 46 30
3/4 7520 RV 7521 RV G 3/4 250 36 52 39
3/4 7520 RVNPT 7521 RVNPT 3/4-14 NPTF 250 36 52 39
1 10020 RV 10021 RV G 1 250 46 60 49
1 10020 RVNPT 10021 RVNPT 1-11 1/2 NPTF 250 46 60 49
1 1/2 15020 RV -- G 1 1/2 150 60 107 67
1 1/2 15020 RVNPT -- 1 1/2-11 1/2 NPTF 150 60 107 67
2 20020 RV -- G 2 120 75 142 85

T(TEMA) 系列 - 防尘盖
1/8 2315-QC 红色橡胶125-QC 红色橡胶
1/4 2516-QC 蓝色橡胶2526-QC 蓝色橡胶
3/8 3816-QC 蓝色橡胶3826 蓝色橡胶
1/2 5016-QC 蓝色橡胶5026-QC 蓝色橡胶
3/4 7516-QC 蓝色橡胶7526 蓝色橡胶
1 10016 蓝色橡胶10026 蓝色橡胶
1 1/2 15015 黑色橡胶15025 黑色橡胶
2 20015-QC 黑色橡胶20025-QC 黑色橡胶

T(TEMA) 系列 - 阴接头密封包
1/8 11310 N 11310 V
1/4 2500-PSN 2500-PSV
3/8 3800-PSN 3800-PSV
1/2 5000-PSN 5000-PSV
3/4 7500-PSN 7500-PSV
1 10000-PSN 10000-PSV
1 1/2 15000-PSN 15000-PSV
2 20000-PSN 20000-PSV
