没想到这些阀组连接方案，竟如此优秀！


在差压流量计的应用中，人们经常使用NPT锥管螺纹接头连接引压管和阀组，但整个安装过程让他们操碎了心：扭矩大小要恰到好处，否则容易造成泄漏路径；管件拧紧力度不够，可能因加工公差导致螺纹泄漏；密封胶的涂抹量亦不让人省心，即便转而使用替代方案——生胶带，也可能导致扭矩过大、系统污染等问题……

那么，有没有更为先进的管路连接技术，无需锥管螺纹、生胶带和螺纹密封胶就能实现更加便捷、可靠的连接？在此，我们向大家推荐派克汉尼汾旗下PTFree connect 和反向A-LOK 两种阀组连接方案，让您轻松实现可靠连接！

PTFree connect

PTFree连接系统可将引压管直接连接到阀组，适用于派克汉尼汾生产的各种类型阀组产品，有多个型号可选，适用于6到12mm的公制管路尺寸以及1/4至1/2英寸的英制管路尺寸。

配备PTFree连接系统的阀组与标准阀组完全相同，只不过其入口/出口和排放/测试端口可在出厂时安装外螺纹接头，并配有预装配螺母和卡套。将外螺纹接头的（平行）螺纹拧入阀组，利用与阀头相同材质的不锈钢密封垫圈来实现高压防漏和紧密连接。外螺纹接头通过凸轮或销钉牢固锁定。利用该原理，我们实现了上百万次连接。可以说，该系统经充分检验、值得信赖。

PTFree connect阀组安装便捷，能够连接直管、弯管和三通等多种管件，那些成角度的部件可自由旋转、牢固定位。如果安装过程中出现问题，牺牲的是外螺纹接头而非阀组。与其他补救措施相比，此方案的成本比较低。

反向 A-LOK 接头

派克汉尼汾推出的反向 A-LOK 接头可将引压管线直接连接到阀组上。与 PTFree connect一样，这些管件无需锥管螺纹、生胶带或螺纹密封胶，也无需使用接头——钢管直接安装在阀组上。无螺纹连接让系统稳定，无泄漏，易于安装。

管道在安装过程中不会发生扭曲，这是反向A-LOK 接头的主要优势。所有安装和拆卸动作沿轴向传送到管道，由于管道没有径向运动，因此不会产生应力，这意味着机械可靠性不受损害。这些管件适用于薄壁和厚壁管道，可与多种管材配套使用，能够重复拆卸和安装。但安装时仍需小心谨慎， 一旦内部锥面受损，就需更换阀体。由于阀体为交叉孔钻，该技术并不适用所有类型的阀组。

了解详情，请下载白皮书：
整体式端接解决小口径装置泄露的方案

更多产品信息及样本下载，
如有任何疑问，请联系：sales@cnmec.biz。

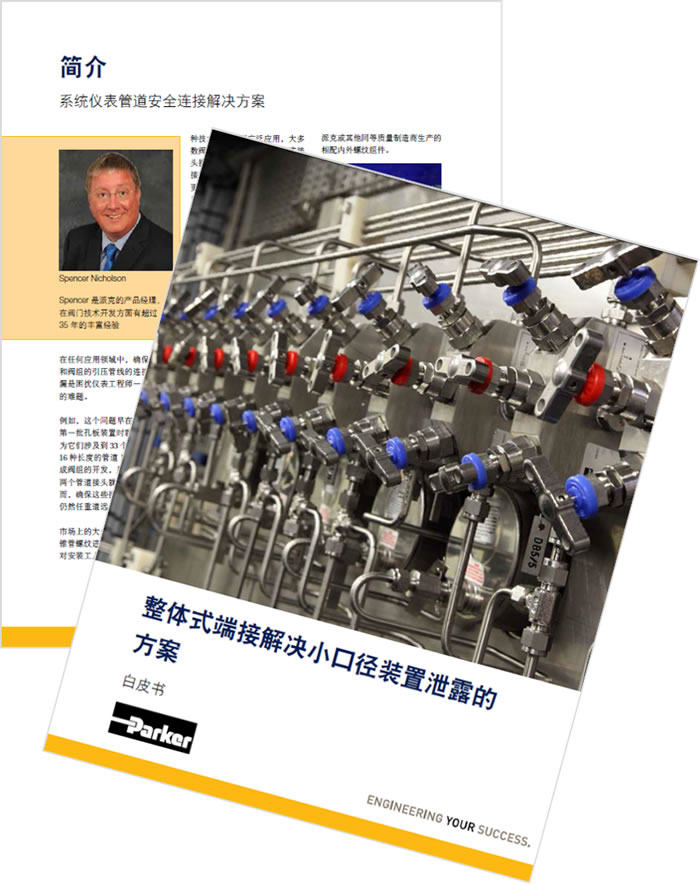

系统仪表管道安全连接解决方案简介
