PMA机器人系列软管和配件 PMA Robotic Equipment
适用于自动化行业的PMA电缆保护系统
PMA Conduits For safety and efficiency with robotic and automation applications
PMA机器人系列软管和配件专为电缆保护和引导极端自动控制和机器人安装而设计。所有组件有助于减少损坏和老化且能引导单元并显著提升生命周期。安装的运动部分将不会被限制。 不同种类的软管可应用于不同的需求，如正确安装系列附件可避免作用在软管上的旋转扭力，同时也可减少电缆系统上的压力。 PMA机器人系列软管和配件可使移动单元的安装最佳化，同时使安装过程更快更简单。 The PMA Robotic Equipment has been designed to protect cables and leads in extreme automation and robotic installations. All components help to reduce damage and outwear of the stear and lead elements and can therefore significantly increase the life cycle of the installation. The movements of the installation will not be limited.Different conduit types for different applicational demands,suppor ts and a range of accessories can avoid torsion forces on the conduits if correctly applied and stresses on the complete cable package can be reduced.The PMA Robotic Equipment series allow an optimum installation along moving elements as well as a quick and easy installation.
所有与非PMA产品联合使用而产生的不良后果由用户自负。 If PMA products are used in conjunction with non PMA products, all product liability claims will be rejected.
- 关于PMA电缆保护系统机器人OEM配套问题汇总
PMA Conduits For safety and efficiency with robotic and automation applications
PDF Catalog
- PMA Cable Protection System for Automation Applications
For safety and efficiency with robotic and automation applications
XR90 (PA12)
R90 (PA12)
PUE (PUR)
PIS/PIH (PA12)
POS (Polyolefin)
ESD (PA12)
- Accessories
For use in association with PMA conduits and SH tube clamp
SH (Rapid assembly tube clamp for
positioning / guiding / fixing of PMA conduits)
+ GN (Slide half shells)
+ GN (Strain relief half shells)
+ GN (Strain relief half shell reduction)
+ GS (Half shell insert for cable loom fixing,
providing axial strain relief)
+ TK (Ball joint sleeve to increase flexibility and
relieve the conduit at the attachment points)
+ TR (Strain relief insert for TK providing axial fixing
of the conduit)
+ KE (Ball joint fitting for highest flexibility at the
termination)
To optimise conduit life
SV/SS (Abrasion protection or connection/torsion sleeves) |
To optimise conduit fixing at the termination
ES/ AS (Termination sleeves increase the pull out strength
of soft conduits at the termination
For swivel movements
DKLK (Swivel base for SH rapid assembly tube clamps)
For guiding of PMA conduits
LH (Compact and space saving tube clamp for fixing of PMA conduits)
+ GN (Slide half shells)
+ GN (Strain relief half shells)
+ GN (Strain relief half shell reduction)
For fixation of PMA conduits
GG (Straight flange fitting for PMA conduits)
GO (90° flange fitting for PMA conduits) |
- PMA PUE Conduits / 软管 极高柔软性，极柔软，中壁和厚壁
用特殊改良聚亚氨酯制造。低机械强度软管，弯曲半径极小。
极度柔软，耐磨性好（如机器人结构中的5-6轴）。
Order No.
Black
订货号
黑色 |
Conduit size NW
软管规格
标称内径 |
Conduit size
Metric
软管规格
公制 |
Inside
Diameter
内径 |
Outside
Diameter
外径 |
Stat.**
Radius
静态最小弯曲半径 |
PU
Meter
包装
单位
米 |
PUET-23B |
23 |
25 |
22.4mm |
28.5mm |
35/70mm |
50 |
PUET-29B |
29 |
32 |
28.8mm |
34.5mm |
40/90mm |
30 |
PUET-36B |
36 |
40 |
35.8mm |
42.4mm |
50/120mm |
30 |
PUET-48B |
48 |
50 |
48.6mm |
54.5mm |
60/130mm |
21 |
PUET-56B |
56 |
68 |
56.3mm |
67.2mm |
90/170mm |
30 |
PUET-70B |
70 |
80 |
68.2mm |
80.5mm |
100/200mm |
30 |
要了解详细技术规格，请索取“技术数据表”DB-Nr.11701
高级，特殊改良聚亚胺脂制成
不含卤素和镉
优异的柔软性
温度范围：-60℃至+50℃
耐化学性：防燃油，矿物油，脂肪等
PUEH极柔软，厚壁:在机器人和自动化方面的动态应用
Order No.
Black
订货号
黑色 |
Conduit size NW
软管规格
标称内径 |
Conduit size
Metric
软管规格
公制 |
Inside
Diameter
内径 |
Outside
Diameter
外径 |
Stat.**
Radius
静态最小弯曲半径 |
PU
Meter
包装
单位
米 |
PUEHG-70B |
70 |
80 |
67.5mm |
80.2mm |
100/220mm |
30 |
要了解详细技术规格，请索取“技术数据表”DB-Nr.11702
高级，特殊改良聚亚胺脂制成
高度柔软性
优异的抗磨损性
耐拉伸率增强
不含卤素和镉
温度范围：-60℃至+50℃
耐化学性：防燃油，矿物油，脂肪等
PMA PIS/PIH极高柔软性，中壁/厚壁
在机器人和自动化方面的动态应用。
用特殊改良聚酰胺（PA12）制造。
材料强度高，柔软性极高
适用于机器人和自动化系统的动态的柔性
软管敷设（如轴1-4）。
Order No.
Black
订货号
黑色 |
Order No. grey
订货号
灰色 |
Conduit size NW
软管规格
标称内径 |
Conduit size
Metric
软管规格
公制 |
Inside
Diameter
内径 |
Outside
Diameter
外径 |
Stat.**
Radius
静态最小弯曲半径 |
PU
Meter
包装单位
米 |
MOQ(M)
最小起订量
黑色B/
灰色S |
PIST-07B |
PIST-07S |
7 |
10 |
6.2mm |
10.0mm |
15/40mm |
50 |
-/- |
PIST-10B |
PIST-10S |
10 |
12 |
9.6mm |
13.0mm |
20/50mm |
50 |
-/- |
PIST-12B |
PIST-12S |
12 |
16 |
11.9mm |
15.8mm |
25/65mm |
50 |
-/- |
PIST-17B |
PIST-17S |
17 |
20 |
16.4mm |
21.1mm |
30/65mm |
50 |
-/- |
PIST-23B |
PIST-23S |
23 |
25 |
22.6mm |
28.4mm |
35/90mm |
50 |
-/- |
PIST-29B |
PIST-29S |
29 |
32 |
29.0mm |
34.3mm |
45/110mm |
50 |
-/- |
PIST-36B |
＃PIST-36S |
36 |
40 |
36.5mm |
42.5mm |
60/165mm |
30 |
-/1080 |
PIST-48B |
＃PIST-48S |
48 |
50 |
47.5mm |
54.5mm |
70/180mm |
30 |
-/960 |
PISG-17B |
＃PISG-17S |
17 |
20 |
15.2mm |
21.1mm |
30/80mm |
50 |
-/1400 |
PISG-23B |
PISG-23S |
23 |
25 |
21.7mm |
28.4mm |
40/100mm |
50 |
-/- |
PISG-29B |
PISG-29S |
29 |
32 |
27.9mm |
34.7mm |
50/120mm |
50 |
-/- |
PISG-36B |
PISG-36S |
36 |
40 |
35.8mm |
42.3mm |
60/180mm |
30 |
-/- |
PISG-48B |
PISG-48S |
48 |
50 |
46.7mm |
54.2mm |
70/200mm |
30 |
-/- |
PISG-56B |
PISG-56S |
56 |
68 |
56.3mm |
67.2mm |
110/270mm |
30 |
-/- |
PISG-70B |
PISG-70S |
70 |
80 |
67.2mm |
79.6mm |
150/350mm |
30 |
-/- |
PISG-95B |
PISG-95S |
95 |
106 |
91.3mm |
106.0mm |
170/450mm |
30 |
-/- |
PISG-125B |
PISG-125S |
125 |
146 |
126.5mm |
146.5mm |
350/480mm |
20 |
-/- |
标记为＃的产品有最小起订量(MOQ)
高级，特殊改良聚酰胺12制成
PIS:中壁（标称内径07至48）
PIH：厚壁（标称内径56至125）
优异的耐候性和抗紫外线能力
自熄灭性好
优异的柔软性
不含卤素和镉
在低温、干燥的环境下，有很好的冲击强度
在温度范围：-50℃至+95℃；短期温度：+150℃
耐化学性：防燃油，矿物油，脂肪，碱，弱酸等
PMA POS极柔软，中壁
在自动化以及机械制造和工业设施的应用，特别是在需要连续运动的环境下的应用。
Order No.
Black
订货号
黑色 |
Conduit size NW
软管规格
标称内径 |
Conduit size
Metric
软管规格
公制 |
Inside
Diameter
内径 |
Outside
Diameter
外径 |
Stat.**
Radius
静态最小弯曲半径 |
PU
Meter
包装
单位
米 |
MOQ(M)
最小起订量
黑色B |
POST-10B |
10 |
12 |
9.6mm |
13.0mm |
20/50mm |
50 |
- |
POST-12B |
12 |
16 |
11.9mm |
15.8mm |
30/70mm |
50 |
- |
POST-17B |
17 |
20 |
16.2mm |
21.2mm |
35/75mm |
50 |
- |
POST-23B |
23 |
25 |
22.6mm |
28.5mm |
40/100mm |
50 |
- |
POST-29B |
29 |
32 |
29.0mm |
34.5mm |
50/120mm |
50 |
- |
POST-36B |
36 |
40 |
36.5mm |
42.5mm |
60/180mm |
30 |
- |
POST-48B |
48 |
50 |
47.5mm |
54.5mm |
70/195mm |
30 |
- |
＃POSG-29B |
29 |
32 |
27.6mm |
34.5mm |
50/120mm |
50 |
1200 |
＃POSG-36B |
36 |
40 |
36.0mm |
42.5mm |
60/180mm |
30 |
1080 |
＃POSG-48B |
48 |
50 |
47.0mm |
54.5mm |
70/195mm |
30 |
960 |
POSG-70B |
70 |
80 |
67.2mm |
79.6mm |
150/350mm |
30 |
- |
＃POSG-95B |
95 |
106 |
91.3mm |
106.0mm |
170/450mm |
30 |
300 |
PMA POS极柔软，中壁
在自动化以及机械制造和工业设施的应用，特别是在需要连续运动的环境下的应用。
Order No.
Black
订货号
黑色 |
Conduit size NW
软管规格
标称内径 |
Conduit size
Metric
软管规格
公制 |
Inside
Diameter
内径 |
Outside
Diameter
外径 |
Stat.**
Radius
静态最小弯曲半径 |
PU
Meter
包装
单位
米 |
MOQ(M)
最小起订量
黑色B |
POST-10B |
10 |
12 |
9.6mm |
13.0mm |
20/50mm |
50 |
- |
POST-12B |
12 |
16 |
11.9mm |
15.8mm |
30/70mm |
50 |
- |
POST-17B |
17 |
20 |
16.2mm |
21.2mm |
35/75mm |
50 |
- |
POST-23B |
23 |
25 |
22.6mm |
28.5mm |
40/100mm |
50 |
- |
POST-29B |
29 |
32 |
29.0mm |
34.5mm |
50/120mm |
50 |
- |
POST-36B |
36 |
40 |
36.5mm |
42.5mm |
60/180mm |
30 |
- |
POST-48B |
48 |
50 |
47.5mm |
54.5mm |
70/195mm |
30 |
- |
＃POSG-29B |
29 |
32 |
27.6mm |
34.5mm |
50/120mm |
50 |
1200 |
＃POSG-36B |
36 |
40 |
36.0mm |
42.5mm |
60/180mm |
30 |
1080 |
＃POSG-48B |
48 |
50 |
47.0mm |
54.5mm |
70/195mm |
30 |
960 |
POSG-70B |
70 |
80 |
67.2mm |
79.6mm |
150/350mm |
30 |
- |
＃POSG-95B |
95 |
106 |
91.3mm |
106.0mm |
170/450mm |
30 |
300 |
标记为＃的产品有最小起订量(MOQ)
特殊改良聚丙烯制成
优异的交变弯曲性能和柔软性
非常好的抗冲击强度
不含卤素和镉
温度范围：-25℃至+95℃；短期温度+130℃
耐化学性：防强酸
- XR90 很柔软，中壁 适用于机器人及自动化领域动态软管系统。
XR90 Multilayer Conduit For safety and efficiency with robotic and automation applications
For robotic and automation applications Cable protection with multilayer conduit and wear indicator
PDF Catalog
Order No.
Black/red
订货号
黑色/
红色 |
Conduit size NW
软管
规格
标称
内径 |
Conduit size
Metric
软管
规格
公制 |
Profile
波纹 |
Inside
Diameter
内径 |
Outside
Diameter
外径 |
Stat.**
Radius
静态最小弯曲半 径 |
Dyn.***
Radius
动态最小弯曲半径 |
PU
Meter
包装单 位
米 |
XR90G-17BR |
17 |
20 |
G |
16.8mm |
21.0mm |
30mm |
65mm |
50 |
XR90G-23BR |
23 |
25 |
G |
22.7mm |
28.4mm |
35mm |
90mm |
50 |
XR90G-29BR |
29 |
32 |
G |
29.1mm |
34.3mm |
45mm |
110mm |
50 |
XR90G-36BR |
36 |
40 |
G |
36.8mm |
42.2mm |
60mm |
165mm |
30 |
XR90G-48BR |
48 |
50 |
G |
47.3mm |
54.2mm |
70mm |
200mm |
30 |
XR90G-56BR |
56 |
68 |
G |
56.3mm |
67.3mm |
110mm |
270mm |
30 |
XR90G-70BR |
70 |
80 |
G |
67.4mm |
79.8mm |
150mm |
350mm |
30 |
外层，中间夹层和内层：高级特别配方聚酰胺12
磨损指示器
优异的交变弯曲性
柔软性极佳，同时具有良好的机械强度
经改进的抗磨损性
良好的扭转及抗拉强度
使用寿命较长
不含卤素和镉
温度范围：-40℃至+95℃；短期温度+150℃
耐化学性：防燃油，矿物油，脂肪，碱，酸等
XR90H 极柔软，中壁 多层软管适用于机器人和自动化领域
Order NO.
grey
订货号
黑色 |
Fits to conduit size
NW metric
适配软管规格
标称内径 公制 |
Profile
波纹 |
Inside
Diameter
内径 |
Outside
Diameter
外径 |
Stat.**/dyn.***
Radius
静态**/动态***
最小弯曲半径 |
PU
Meter
包装单 位
米 |
XR90H-70BR |
70 |
80 |
T |
67.5mm |
82.5mm |
150/300mm |
30 |
- 材质：外层，中间夹层和内层；高级特别配方聚酰胺12
- 带有磨损指示器功能
- 优异的交变弯曲性
- 由于抗撕裂的扩展，以便于软管不会突然发生断裂
- 经改良，具有抗磨损性
- 高灵活性，较小的弯曲半径
- 极好的扭转性能
- 使用寿命较长
- 不含卤素和镉
- 温度范围：-40℃至+95℃；短期温度：+150℃
ESD 极柔软，中壁
在机器人和自动化领域动态安装中需要防静电要求的场合。
Order NO.
grey
订货号
黑色 |
Fits to conduit size
NW metric
适配软管规格
标称内径 公制 |
Profile
波纹 |
Inside
Diameter
内径 |
Outside
Diameter
外径 |
Stat.**/dyn.***
Radius
静态**/动态***
最小弯曲半径 |
PU
Meter
包装单 位
米 |
MOQ(M)
最小起订量
黑色B |
ESDT-29B |
29 |
32 |
T |
29.0mm |
34.3mm |
55/110mm |
50 |
-- |
ESDT-36B |
36 |
40 |
T |
36.5mm |
42.5mm |
60/160mm |
30 |
-- |
ESDT-48B |
48 |
50 |
T |
47.5mm |
54.5mm |
70/200mm |
30 |
-- |
#ESDT-56B |
56 |
68 |
G |
56.5mm |
67.0mm |
110/250mm |
30 |
630 |
#ESDT-70B |
70 |
80 |
G |
67.5mm |
80.0mm |
150/330mm |
10 |
560 |
#ESDT-75B |
75 |
-- |
G |
76.0mm |
89.0mm |
155/350mm |
10 |
810 |
#ESDT-95B |
95 |
106 |
G |
91.5mm |
106.0mm |
170/440mm |
10 |
300 |
标记为#的产品有最小起订量（MOQ）
- 材料：高级特别配方聚酰胺12制成
- 防静电产生
- 用于室内和室外使用（非常良好的低温性能）
- 优异的抗紫外线和高动态负载阻抗
- 不含卤素和镉
- 非常良好的化学性能
- 温度范围：-40℃至+90℃；短期温度：+150℃
- 耐化学性：防燃油，矿物油，脂肪，碱，酸等
SH 管夹
SH 管夹与GN瓦形件组合，应用在机器人PMAFLEX保护软的敷设和固定。粗厚的结构用作球节大筒，球节端件和滑动套节的支撑。管夹用作软管的初步固定，安全螺针可确保更高的稳固要求。合拢和紧凑的设计可避免带移动器件的管夹受干扰。
Order No. black
订货号
黑色 |
Fits with half-shell GN
适配瓦形件 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Conduit
Profile
软管
波纹 |
Dimensions
Length/Height/Width
尺寸
长度/高度/宽度 |
BSH-R29 |
BGN-S29T |
29 |
32 |
T |
71.0/67.0/26.0mm |
BSH-R29 |
BGN-S29G/BGN-R29 |
29 |
32 |
G/T+G |
71.0/67.0/26.0mm |
BSH-R36 |
BGN-S36T |
36 |
40 |
T |
81.5/77.5/26.0mm |
BSH-R36 |
BGN-S36G/BGN-R36 |
36 |
40 |
G/T+G |
81.0/77.5/26.0mm |
BSH-R48 |
BGN-S48T |
48 |
50 |
T |
96.0/91.0/26.0mm |
BSH-R48 |
BGN-S48G/BGN-R48 |
48 |
50 |
G/T+G |
96.0/91.0/26.0mm |
BSH-R56 |
BGN-S56G/BGN-R56 |
56 |
68 |
G |
112.5/103.5/30.0mm |
BSH-R70 |
BGN-R70G/BGN-R70 |
70 |
80 |
G |
149.0/144.0/40.0mm |
- 材料：高级合成聚酰胺制成
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
- 包含配件：管夹，1个PT型螺钉，1个直型钉
LH 紧凑式管夹
配合GN瓦形件的LH紧凑式管夹可应用于自动化应用中对PMAFLEX软管的固定。
Order No. black
订货号
黑色 |
Fits with half-shell GN
适配瓦形件 |
Fits to conduit size
NW metric
适配软管尺寸
标称内径 公制 |
Conduit
Profile
软管
波纹 |
Dimensions
Width×Length×Depth
尺寸
宽×长×深 |
BLH-R56G |
BNG-S56G |
56 |
68 |
G |
121×30×128mm |
BLH-R70G |
BNG-S70G |
70 |
80 |
G |
121×30×128mm |
BLH-R70 |
-- |
-- |
-- |
-- |
-- |
- 材料：高级特殊配方聚酰胺6制成
- 2件管夹
- 特别紧凑的结构
- 要使用标准的半壳GN组合，“技术数据表”No.40050
- 易于安装
- 允许缘于节省空间设计的自动化应用设备优化
- 由于减少机械应力（避免扭）延长电缆包的生命周期
- 不含卤素和镉
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 包含配件：管夹，BN瓦形件，2个PT型螺钉，1个直型钉
GN 滑动瓦形件
用于SH管夹的滑动瓦形件能让软管滑入管夹，从而降低软管的轴向应力。
Order No. black
订货号
黑色 |
Fits to
适配 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Conduit
Profile
软管
波纹 |
Dimensions
Outside/Width
尺寸
外径/宽度 |
BGN-R29 |
BSH-R29 |
29 |
32 |
T+G |
47.0/34.0mm |
BGN-R36/48 |
BSH-R48 |
36 |
40 |
T+G |
66.5/34.0mm |
BGN-R36 |
BSH-R36 |
36 |
40 |
T+G |
55.0/36.0mmm |
BGN-R48 |
BSH-R48 |
48 |
50 |
T+G |
66.5/36.5mm |
BGN-R56 |
BSH-R56 |
56 |
68 |
G |
81.0/38.0mm |
BGN-R56S/70 |
BSH-R70 |
56 |
68 |
G |
105.0/45.0mm |
BGN-R70 |
BSH-R70 |
70 |
80 |
G |
105.0/45.0mm |
- 材料：高级合成聚酰胺制成
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
GN 消除应力瓦形件
用于SH管夹的这种瓦形件可防止轴向移动，但仍可使软管在管内选择运动。
Order No. black
订货号
黑色 |
Fits to Tube Clamp SH
适配
SH管夹 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Conduit
Profile
软管
波纹 |
Dimensions
Outside/Width
尺寸
外径/宽度 |
BGN-S29T |
BSH-R29 |
29 |
32 |
T |
47.0/34.0mm |
BGN-S29G |
BSH-R29 |
29 |
32 |
G |
47.0/34.0mm |
BGN-S36T |
BSH-R36 |
36 |
40 |
T |
55.0/34.0mm |
BGN-S36G |
BSH-R36 |
36 |
40 |
G |
55.0/34.0mm |
BGN-S48T |
BSH-R48 |
48 |
50 |
T |
66.5/36.5mm |
BGN-S48G |
BSH-R48 |
48 |
50 |
G |
66.5/36.5mm |
BGN-S56G |
BSH-R56 |
56 |
68 |
G |
81.0/38.0mm |
BGN-R70G |
BSH-R70 |
70 |
80 |
G |
105.0/45.0mm |
- 材料：高级合成聚酰胺制成
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
GN 消除应力缩减瓦形件
这种瓦形件可用于PMA SH管夹和其它较小软管的自动化附件。软管的镜像移动可在允许范围之内。
Order No. black
订货号
黑色 |
Fits to Tube Clamp SH
适配
SH管夹 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Conduit
Profile
软管
波纹 |
Dimensions
Outside/Width
尺寸
外径/宽度 |
BGN-R36GT/48 |
BSH-R48 |
36 |
40 |
T+G |
66.5/34.0mm |
BGN-S56G/70 |
BSH-R70 |
56 |
68 |
G |
105.0/45.0mm |
BGN-R56G/70G |
BTR-R70G
BKE-R70G |
56 |
68 |
G |
80.0/35.0mm |
- 材料：高级合成聚酰胺制成
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
TK 球节套筒
SH 管夹配合TK球节套筒，可以在机器人的应用中控制PMAFLEX系列电缆保护软管滑动和定位。此外，球节套筒提供更高的柔软性和消除软管应力。TR消除应力插入件可用来固定软管在套管内的轴向移动。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
PT
Screws
PT型螺钉 |
Outside
Diameter
外径 |
Dimensions
Width
宽度 |
BTK-R70 |
70 |
80 |
KA 50×20 |
122.0mm |
140.0mm |
材料：高级合成聚酰胺6制成
温度范围：-40℃至+105℃；短期温度：+160℃
不含卤素和镉
包含配件：球节套筒，4个PT型螺钉
TR 消除应力插入件
TR消除应力插入件可防止软管在TK球节套筒上的轴向运动，但仍可允许其径向旋转。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Conduit
Profile
软管
波纹 |
Outside
Diameter
外径 |
Dimensions
Length
长度 |
BTR-R70G |
70 |
80 |
G |
92.0mm |
25.0mm |
- 材料：高级合成聚酰胺
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
KE 球节端件
安装在BSH管夹的球节端件，在末端安装时提高灵活性。由于降低了机械压力来帮助减少对软管和电缆的应力。分线垫圈可被直接插入端口来控制和拉紧电缆，减少应力。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
PT
Screws
适配软管
PT型螺钉 |
Outside
Diameter
外径 |
Dimensions
Width
宽度 |
BKE-R70G |
70 |
80 |
KA 50×20 |
122.0mm |
128.0mm |
- 材料：高级合成聚酰胺6制成
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
- 包含配件：球节套筒，4个PT型螺钉
FE 滑动套筒
FE 滑动套筒可固定在SH管夹上，使软管易于滑动，例如：与某一特定回拉装置组合使用。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Outside
Diameter
外径 |
Dimensions
Width
宽度 |
BFE-R70 |
70 |
79 |
104.0mm |
93.5mm |
- 材料：高级合成聚酰胺6制成
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
GS 垫圈式瓦形件
GS 垫圈用消除应力瓦形件应用于SH管夹上，用以固定不同大小特殊规格的电缆。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Conduit
Profile
软管
波纹 |
Outside
Diameter
外径 |
Dimensions
Width
宽度 |
BGS-R70 |
70 |
80 |
G |
105.0mm |
45.0mm |
- 材料：高级合成聚酰胺制成
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
BKS 分线垫圈
消除应力分线垫圈，配合BGS垫圈式瓦形件，用于设置软管内电线电缆组装。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Dimensions in mm
B d D
尺寸 |
Weight
Kg/100pcs
重量
公斤/每100个 |
BKS-R70/00 |
70 |
35 |
17.5 |
81.5 |
13.8 |
BKS-R70/01 |
70 |
35 |
28.0 |
81.5 |
9.3 |
BKS-R70/01 |
70 |
35 |
13.2 |
81.5 |
10.7 |
BKS-R70/03 |
70 |
35 |
17.5 |
81.5 |
16.2 |
BKS-R70/04 |
70 |
30 |
17.5 |
81.5 |
10.2 |
BKS-R70/05 |
70 |
30 |
28.0 |
81.5 |
8.8 |
- 材料：特殊聚合物
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
SS/SV 摩擦护套
SV/SS 摩擦护套由特殊改良聚酰胺制造。该材料为自熄灭，不含卤素和镉，具有优越的耐磨性能。其中BSV型既可用作摩擦护套，又可用作连接护套或修理护套。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Conduit
Profile
软管
波纹 |
Outside
Diameter
外径 |
Dimensions
Width
宽度 |
BSS-29 |
29 |
32 |
T+G |
55.0mm |
26.0mm |
BSS-36 |
36 |
40 |
T+G |
63.0mm |
30.0mm |
BSS-48 |
48 |
50 |
T+G |
75.0mm |
30.0mm |
BSS-56G |
56 |
68 |
G |
90.0mm |
33.0mm |
BSV-70G |
70 |
80 |
G |
108.0mm |
60.0mm |
- 材料：高级合成聚酰胺
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
- 包含配件：配螺钉的防摩擦保护套
AS 软管支撑护套
这种AS型的护套可以在允许的范围内增加抗拉强度到最大值。特别适合PMAFLEX系列的PUE软管，PMAFLEX系列的PUE软管，PMAFIX系列管接头或PMACLIP系列的支撑夹。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Conduit
Profile
软管
波纹 |
Inside/Outside
Diameter
内径/外径 |
Dimensions
Width
宽度 |
BAS-29T |
29 |
32 |
T |
25.5/30.0mm |
34.0mm |
BAS-36T |
36 |
40 |
T |
33.5/38.0mm |
47.0mm |
BAS-48T |
48 |
50 |
T |
44.0/50.0mm |
47.0mm |
- 材料：高级合成聚酰胺
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
SGS 管夹
用于软管安装的这种管夹，是用符合DIN3016要求的镀锌钢制造而成。不含卤素的弹性件，为PMAFLEX软管提供外加保护。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Dimensions
Width
尺寸
宽度 |
Dimensions
Height
尺寸
高度 |
Dimensions
Thickness
尺寸
厚度 |
Fixing
Screw
适配
螺钉 |
SGS-36 |
36 |
40 |
80.0mm |
48.0mm |
19.0mm |
2×M6 |
SGS-48 |
48 |
50 |
94.0mm |
58.0mm |
19.0mm |
2×M6 |
SGS-56 |
56 |
68 |
118.0mm |
72.0mm |
24.0mm |
2×M6 |
SGS-70 |
70 |
80 |
130.0mm |
85.0mm |
24.0mm |
2×M6 |
- 材料：钢制镀锌
- 人造橡胶剖面（EPDM）,不含卤素
- 平滑固定PMAFLEX软管
- 良好的臭氧和耐老化性能
- 温度范围：-40℃至+120℃
ES 套管内套支撑
减少软管末端的变形以增强其抗拉强度。特别适配于SH管夹和GN消除应力瓦形件。
Order No. black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Conduit
Profile
软管
波纹 |
Inside/Outside
Diameter
内径/外径 |
Dimensions
Width
宽度 |
BES-48G |
48 |
50 |
G |
43.5/51.0mm |
18.0mm |
BES-70G |
70 |
80 |
G |
63.0/80.0mm |
23.0mm |
- 材料：高级合成聚酰胺
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
DKLK 带有运转器设计的旋转底座
应用于自动化和机器人方面。
Order No. black
订货号
黑色 |
Fits to
适配 |
Dimensions
Length
长度 |
Dimensions
Width
尺寸
宽度 |
Dimensions
Height
尺寸
高度 |
Fits to screws
适配螺钉尺寸 |
DKLK-R56X56 |
BSH-R29/BSH-R36/BSH-R48 |
56mm |
56mm |
21.5mm |
M8 |
DKLK-R100X80 |
BSH-R56/BS-R70 |
100mm |
80mm |
20.0mm |
M10 |
DKLK-R100X80/01 |
BSH-R29/BSH-R36/BSH-R48 |
100mm |
80mm |
23.0mm |
M8 |
- 材料：黑色阳极化铝
- 结构紧凑
- 以最小的活动轴承高质量密封
- 允许电缆包组件旋转
- 适用于在所有装配位置中相对较高的机械力
- 易于安装在中央螺杆轴承上的BSH型系列管夹
- 圆柱销防止轴承夹的扭曲
- 温度范围：-50℃至+105℃
- 包含配件：带有运转器设计的旋转底座，1个螺丝钉
GG 直型法兰
带锁紧装置的卡子能保证了PMAFLEX软管的无振动连接。此外，在与ES软管内套支撑连用时，还能提高抗拉强度。配合选配的密封圈，防护等级可达IP65.
Order No.
IP50 black
订货号
黑色 |
Order No.
IP50
grey
订货号
灰色 |
Fits to conduit size NW metric
适配软管尺寸
标称内径 公制 |
Dimensions
Width
尺寸
宽 |
Dimensions
Height
尺寸
高 |
Dimensions
Diameter
尺寸
直径 |
BGG-56 |
SGG-56 |
56 |
68 |
82.0mm |
42.0mm |
97.0mm |
BGG-70 |
SGG-70 |
70 |
80 |
97.0mm |
48.0mm |
114.0mm |
- 材料：高级合成聚酰胺
- 温度范围：-40℃至+105℃
- 不含卤素和镉
- 包装配件：带管夹的法兰，扁平法兰密封圈，软管密封环（选择性安装 IP65）
GO 90度法兰弯头
在电缆保护系统中被广泛地应用。
Order No.
IP50 black
订货号
黑色 |
Fits to conduit size NW
适配软管
标称内径 |
Fits to conduit size metric
适配软管
公制 |
Dimensions
Width
尺寸
宽度 |
Dimensions
Height
尺寸
高度 |
Dimensions
Length
长度 |
BGO-56 |
56 |
66 |
82.0mm |
101.0mm |
122.0mm |
BGO-70 |
70 |
80 |
97.0mm |
115.0mm |
142.0mm |
- 材料：高级，特殊配方聚酰胺6制成
- 法兰密封圈FG04由EPDM制成
- 法兰密封圈FG04/01由NBR制成，按需要提供
- 非常高的抗冲击强度
- 配合PMAFLEX软管使用具有很好的防震作用
- 高强度的抗拉能力
- 防护等级：IP50（使用软管密封圈达到IP65）
- 非常良好的化学性能，不含卤素和镉
- 温度范围：-40℃至+105℃
- 包装配件：法兰主体，固定夹（包含螺丝），法兰密封圈（FG04或FG04/01）,软管密封圈（选配SG03.可达IP65）
GH 管夹
这种管夹通常用在大口径PMA软管的安装上，结合理想的消除应力设计，避免软管轴向运动，管夹可以预安装在软管上，使安装工作简易化。
Order No.
IP50 black
订货号
黑色 |
Fits to conduit size NW metric
适配软管尺寸
标称内径 公制 |
Dimensions
Width
尺寸
宽度 |
Dimensions
Height
尺寸
高度 |
Dimensions
Thickness
尺寸
厚度 |
Fixing
Sorew
适配
螺钉 |
BGH-23 |
23 |
25 |
58.0mm |
31.5mm |
16.0mm |
2×M5 |
BGH-29 |
29 |
32 |
70.0mm |
37.5mm |
19.0mm |
2×M6 |
BGH-36 |
36 |
40 |
80.0mm |
46.0mm |
24.0mm |
2×M6 |
BGH-48 |
48 |
50 |
94.0mm |
58.5mm |
24.0mm |
2×M6 |
BGH-56 |
56 |
68 |
118.0mm |
72.0mm |
26.0mm |
2×M8 |
BGH-70 |
70 |
80 |
130.0mm |
85.0mm |
30.0mm |
2×M8 |
- 材料：高级合成聚酰胺
- 温度范围：-40℃至+105℃；短期温度：+160℃
- 不含卤素和镉
- PMA机器人系列软管和配件机器人应用案例图片分享

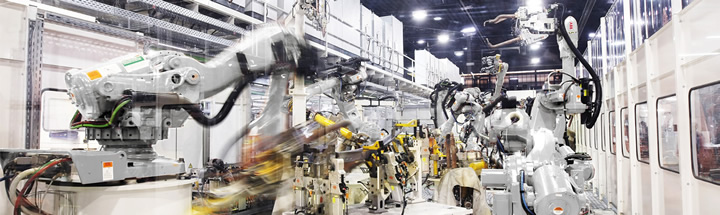

PMA Cable Protection System for Automation Applications
瑞士PMA Cable Protection System for Automation Applications
PMA机器人系列软管和配件 PMA Robotic Equipment
适用于自动化行业的PMA电缆保护系统
信德迈科技(北京)有限公司 CNMEC Technology Company
地址：北京市朝阳区望京SOHO-T1-C座2115室
邮编：100102
*Tel: 010-8428 2935 | * Fax: 010-8428 8762
*手机：139 1096 2635
*电子邮件： sales@cnmec.biz
主页：http://www.cnmec.biz/abb/pma.html
公司网址：www.cnmec.biz
联系方式：sales@cnmec.biz
信德迈公司公众账号：xindemai
|
