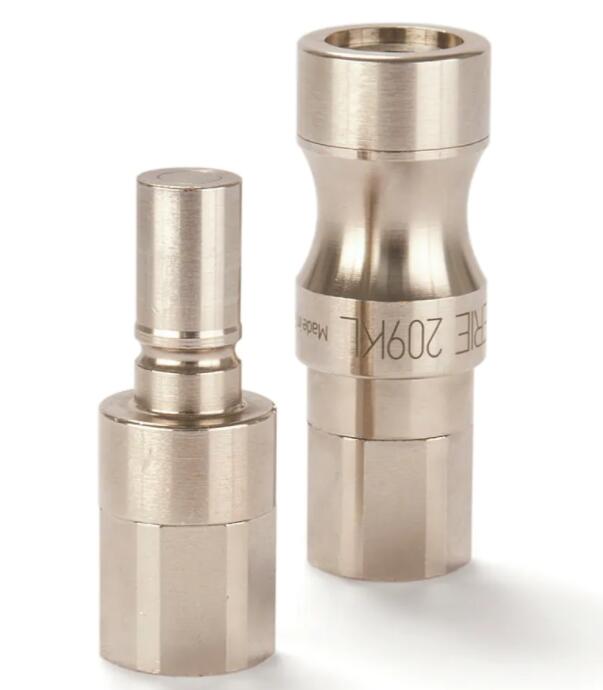

带派克型材的干式断路快速接头,209 系列 | #209KLIW21EVX
Dry Break Quick Coupling with Parker Profile, Series 209
公称直径为 9 的干式快速接头系统,适用于压力高达 15 bar 的敏感环境中的气动和流体处理应用。可用黄铜或不锈钢制成。派克的干断耦合系统专为敏感环境中的应用而开发,例如在分析技术、冷却系统、运输系统和许多具有腐蚀性介质的应用中。这种单手操作的耦合系统具有极低的泄漏率和最小的死区体积。该设计允许在连接时绝对没有气穴,并且在分离时只有几乎不明显的介质薄膜在阀体上被引导。
市场:
- 生命科学
- 过程
- 电子冷却
- 工业
- 食品和饮料
特点/优势:
- 干断 - 剩余死体积极低
- 单手操作,方便快速连接
- 符合人体工程学的套筒形状,便于操作
- 低连接力
- 阀体采用轴环设计保护
- 清洁、无沉积物表面 (RZ16)
- 高真空等级
应用:
- 实验室气体供应
- 电子元件冷却
- 真空应用
- 食品和化学加工
- 水和冷却液管路
技术规格
- 连接螺纹尺寸(英寸): 1/2
- 材料: AISI 316 升
- 连接类型: 内螺纹 - 平行
- 类型: 耦合
- 直径: 9 标称
- 阀门包括: 是的
- 版本: 平封
- 长度: 92 毫米
- 六角尺寸: 27 毫米
- 外径: 33 毫米
- 密封材料: 氟橡胶
- 最低工作温度: -15°C
- 最高工作温度: 200℃
- 最大工作压力: 15 巴
- 流速: 1890升/分钟
Parts |
Type |
Connection Type |
Connection Thread Size (inch) |
Material |
209KLIW21EVX |
Coupling |
Female Thread - parallel |
1/2 |
AISI 316 L |
209KLIW21MEN |
Coupling |
Female Thread - parallel |
1/2 |
Brass nickel plated |
209KLIW21MPN |
Coupling |
Female Thread - parallel |
1/2 |
Brass nickel plated |
209KLIW26EVX |
Coupling |
Female Thread - parallel |
3/4 |
AISI 316 L |
209KLIW26MEN |
Coupling |
Female Thread - parallel |
3/4 |
Brass nickel plated |
209KLIW26MPN |
Coupling |
Female Thread - parallel |
3/4 |
Brass nickel plated |
209KLIW26MVN |
Coupling |
Female Thread - parallel |
3/4 |
Brass nickel plated |
209SLIW21EVX |
Plug |
Female Thread - parallel |
1/2 |
AISI 316 L |
209SLIW21MEN |
Plug |
Female Thread - parallel |
1/2 |
Brass nickel plated |
209SLIW21MPN |
Plug |
Female Thread - parallel |
1/2 |
Brass nickel plated |
209SLIW26EVX |
Plug |
Female Thread - parallel |
3/4 |
AISI 316 L |
209SLIW26MEN |
Plug |
Female Thread - parallel |
3/4 |
Brass nickel plated |
209SLIW26MPN |
Plug |
Female Thread - parallel |
3/4 |
Brass nickel plated |
209SLIW26MVN |
Plug |
Female Thread - parallel |
3/4 |
Brass nickel plated |
|
