Thomas & Betts 52/53系列防水接头和金属软管

Thomas & Betts 52/53系列防水接头和金属软管
防水金属软管接头

应用

- 应用于安装在室内环境或室外持续或间歇性湿气环境中的金属软管。
- 实现导线管与接线盒或外壳的完整连接

产品特性

- 安装快速，仅需很小的力矩
- 接地锥设计提供了以下优势：

- 压缩金属夹持圈提供低阻抗的高质量接地连接和较高的管道保持力(A)
- 接地锥上有单螺旋螺纹，易于安装（不会出现错牙现象）；可承受管道直径和夹持圈节距的变化(B)
- 卷起的边缘可以为导线提供保护(C)

密封圈设计特性

- 在前缘与尾缘夹紧并密封，不会磨损管道护套(D)
- 内径有沟槽，可防止外护套脱落。
- 两端的肩部可实现额外密封功能(F)
- 对称形状可保证不会出现装配错误
- 可以拆卸，可重复使用
- 以下特性保证了接线盒或外壳端接的防水/防油

安装：

- 5331系列具有外部锥形螺纹承口，5262系列采用了密封垫片(G)

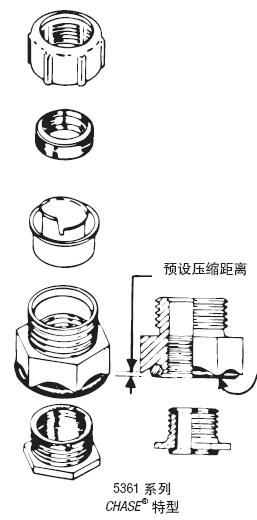

- 5361系列采用了内嵌式O型密封圈(H)
- 5271系列具有锥形螺纹孔
- 适用于美国国家电气规范(NEC)500部分的规定的I级 2类、II级 1类和 2类以及 III级 1类和 2类危险区域
- 可作为接地方法，符合美国国家电气规范(NEC) 351-9部分的规定（尺寸可达11.4”）
- 1.2” & 11.4”尺寸的产品经过实验室测试，可承受高达1000安培有效值的接地故障电流，故障电流的持续时间为三个周期
- 符合JIC标准
- 有英制、ISO和 PG等不同类型的螺纹承口

标准材料

5331-5361-5271系列
接头主体、压紧螺母、锁紧螺母和接地锥：
钢（1.4 ”-11.4 ”）或可锻铸铁（11.2 ”-6”）
密封圈和绝缘体：全热塑性塑料
密封垫片：不锈钢和热塑性橡胶

5331SST-5331SSTHT系列

304不锈钢绝缘密封圈和绝缘体：全热塑性塑料
密封垫片：不锈钢和热塑性橡胶

5231 AL系列

全部采用无铜铝材料（不绝缘）

标准饰面
5331-5361-5271系列
带铬酸盐涂层的电镀锌材料

5331ST-5331STH系列

带铬酸盐涂层的电镀锌材料
5271 系列

5231 AL系列 无铜铝材料

范围
5331系列 ............. 38” 到 6” 之间的导线管
5341 系列 ............ 38” 到 4” 之间的导线管
5351 系列 ............ 38” 到 4” 之间的导线管
5361 系列 ............ 38” 到 4” 之间的导线管
5271 系列 ..............38”到 114” 之间的导线管
5331SST 系列 ...... 38” 到 2” 之间的导线管
5331SSTHT 系列 ......38” 到 2” 之间的导线管
5231 AL 系列 ....... 38” 到 4” 之间的导线管
* 所提供的所有承口都带有锥形导线管螺纹 (NPT)

认证/ 兼容性
UL 认证 UL 文件编号E-23018
CSA LR-2884, LR-4484, LR-9555
UL 514B
CSA C22.2 第18 号
NEMA FB-1
NFPA 70-1999 (ANSI)
JIC EGP1
JIC EMP1
联邦规范A-A-50552
联邦标准H-28（螺纹）

NEC 和美国国家电气规范是美国国家消防协
会的注册商标。
Santoprene 是Advanced Elastomer Systems 公司
的注册商标。

钢/ 可锻铸铁或铝质锥形承口螺纹。具有安全边 缘接地锥（4” 以下）和双斜面密封圈 （2” 以下）。

- 52 和53 系列防水直通连接头*

产品编号 导线管尺寸 尺寸(IN.) 带绝缘体接头不带绝缘体接头A B C
5229 — 14" 2732 138 1532
5330 — 516" 6364 138 1532
5331** 5231 38" 1532 112 916
5332 5232 12" 13 8 1916 916
5333 5233 34" 12132 158 916
5334 5234 1" 178 2116 34
5335 5235 114" 2932 212 1316
5336 5236 112" 22332 21116 1316
5337 5237 2" 314 3116 78
5338 5238 212" 334 418 1
5339 5239 3" 412 414 1
5340 5240 4" 512 412 118
5385 5285 5" 834 7 178
5386 — 6" 834 812 2

可锻铸铁锥形承口螺纹。带有安全边缘接地锥和 双斜面密封圈（ 2" 通孔）

- 52 和53 系列防水45°弯角连接头*

产品编号 导线管尺寸 尺寸 (IN.) 带绝缘体接头不带绝缘体接头A B C
5341** 5241 38" 1532 1916 916
5342 5242 12" 138 178 916
5343 5243 34" 12132 218 916
5344 5244 1" 178 214 34
5345 5245 114" 2932 234 1316
5346 5246 112" 22332 338 1316
5347 5247 2" 314 378 78
5348 5248 212" 334 414 1
5349 5249 3" 412 414 1
5350 5250 4" 512 458 118

- 52 和53 系列防水90°直角连接头
产品编号 承口尺寸导线管尺寸 尺寸 (IN.) 带绝缘体接头不带绝缘体接头A B C
5351 5251 38" 38" 1532 138 916
5352 5252 12" 12" 138 1916 916
5353 5253 34" 38" 12132 134 916
5354 5254 1" 1" 178 2316 34
5355 5255 114" 114" 2932 234 1316
5356 5256 112" 112" 22332 21516 1316
5357 5257 2" 2" 314 3716 78
5358 5258 212" 212" 334 878 1
5359 5259 3" 3" 412 1014 1
5360 5260 4" 4" 512 1258 118

*适用于 I 级 2 类、II 级 1 类和 2 类以及 III 级 1 类和2 类危险区域。按照美国国家电气规范 (NEC) 的专门 规定，这些危险区域必须使用符合标准的设备。
** 38" 导线管接头具有 12" 承口。
经过UL 认证，可用作NEC 350.60 中规定的接地方法。
未经UL 认证。
蓝色是ABB 公司的商标颜色

注意: 经过UL 认证的防水型产品，和CSA 认证的 水密型产品。
可提供带有DURA-PLATE 饰面的产品。
UL 文件编号E-23018
CSA 文件编号2884
