数据中心液冷管路系统解决方案
Solution of liquid cooling pipeline system in data center

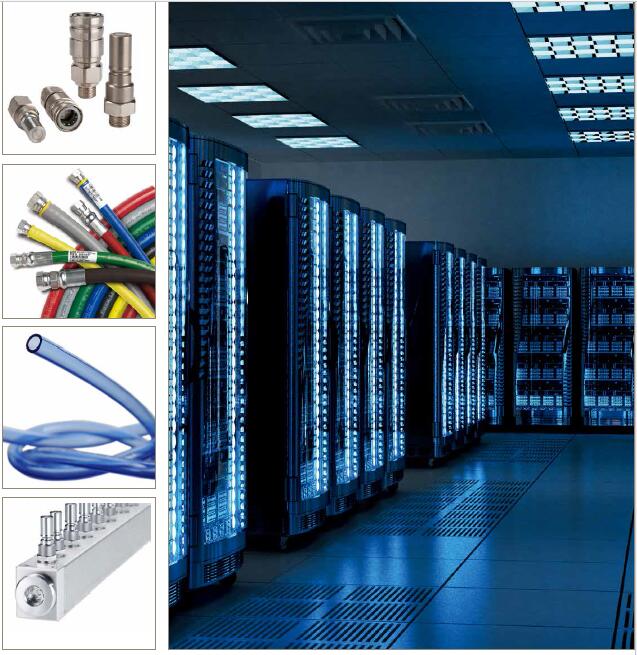

数据中心对企业至关重要,因为它们存储、通信和传输我们每天产生的海量信息。数据中心由数千台数据处理 设备组成,如服务器、交换机和路由器,它们辐射出大量的能量和热量。这些系统产生的热量必须适当散热, 防止温度升高导致系统可靠性下降,从而增加维护成本。

Thermal Management Quick Connect Solutions for Tempering and Cooling
Thermal Management Fluid Handling Solutions for Tempering & Cooling
FITTINGS & VALVES FOR LIQUID COOLING APPLICATIONS Thermoplastic & Brass Connectors




派克汉尼汾在管路系统防泄漏设计方面,具有丰富的技术知识和经验,致力于为数据中心液冷管路系统提供综 合性解决方案,设计实现大流量、低压降、无泄漏的管路连接产品,使液冷系统高效、稳定、安全的运行。


— 平齐端面无泄漏的快换接头可以用于连接冷板和分水模块的回路中;在单一服务器单元出现故障时,断开 与冷却系统的连接。方便客户维修维护。盲插式快换接头可以实现多支路的同时连接和断开。
— 软管产品,弯曲半径小,柔韧性非常好,在狭小空间也可从容布置,化学兼容性好,可与多种常见冷却介 质兼容。
— 快插式接头,外形紧凑,安装快捷,与热塑管配合可用于冷板与冷板的连接或者冷板与其他冷却元件的连接。
— Transair不锈钢管路可以作为液冷系统的主管路,安装快捷简单,产品安全稳定,耐腐蚀,可以保持液冷管路系统的长期性能。
— 定制化的分水模块,可以节省客户的装配时间和测试时间。





派克汉尼汾中国成立于20 世纪80 年代,是中国对外开放及国外直接投资以来,最早成立的三家外国合资企业之一,在中国拥有2000 多条生产线,设有16 个生产基地及9 个区域销售办事处,超过3000 名员工。为生命科学,轨道交通,工程机械,石油天然气,商用车,能源,汽车制造以及航空航天等50 多个市场提供卓越的产品及解决方案。

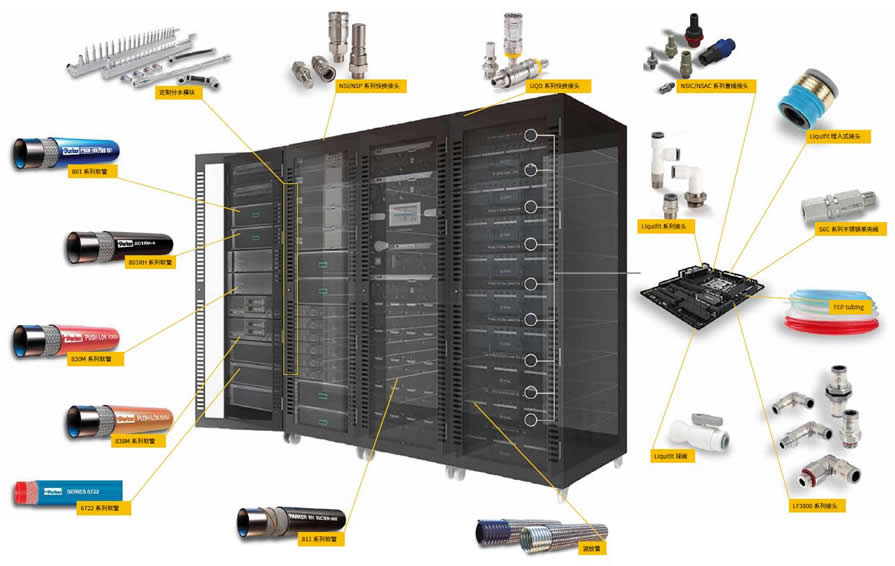

数据中心液冷管路系统解决方案产品

- 快速接头quick couplings Thermal Management Couplings

NSI / NSP 系列快换接头

公称通径:3/6/9/12
工作压力:20bar
工作温度:-20° C ~+200° C(FKM)
接头材质选项:黄铜/ 不锈钢
密封材质选项:FKM/EPDM
接头阀芯类型:平齐端面阀
NSG 系列快换接头

公称通径:3
工作压力:11bar
工作温度:-40° C ~+70° C
接头材质选项:不锈钢
密封材质选项:EPDM
接头阀芯类型:平齐端面阀
UQD 系列快换接头

公称通径:3.2
工作压力:11bar
工作温度:-40° C ~+70° C
接头材质选项:不锈钢
密封材质选项:EPDM
接头阀芯类型:平齐端面阀
NSE 系列快换接头

公称通径:16/19/25
工作压力:15bar
工作温度:-20° C ~+200° C(FKM)
接头材质选项:不锈钢
密封材质选项:FKM/EPDM
接头阀芯类型:平齐端面阀
NSA 系列快换接头

公称通径:6/8/10/12/19/25
工作压力:20bar
工作温度:-50° C ~+175° C( 氟硅)
接头材质选项:铝合金
密封材质选项:氟硅
接头阀芯类型:平齐端面阀
NSIC/NSAC 系列盲插接头

公称通径:3/6/9
工作压力:15bar
工作温度:-20° C ~+120° C
接头材质选项:铜镀镍/ 铝合金/
不锈钢
密封材质选项:EPDM
接头阀芯类型:平齐端面阀
200KL 系列快换接头

公称通径:4/6/9/12/19/25
工作压力:15bar
工作温度:-40° C ~+150° C(EPDM)
接头材质选项:铜镀镍/ 不锈钢
密封材质选项:NBR/EPDM/FKM
接头阀芯类型:平齐端面阀
RNS 系列快换接头

公称通径:6
工作压力:60bar
工作温度:-40° C ~+150° C(EPDM)
接头材质选项:铜镀镍/ 不锈钢
密封材质选项:NBR/EPDM/FKM
接头阀芯类型:平齐端面阀
60 系列快换接头

接头尺寸:1/8"~2 1/2"
工作压力:85bar~210bar
工作温度:-20° C ~+200° C(FKM)
接头材质选项:黄铜/ 不锈钢
密封材质选项:NBR/EPDM/FKM
接头阀芯类型:锥面阀
21 系列塑料快换接头

公称通径:5
工作压力: 10bar(POM)
8bar(PVDF)
工作温度:-20° C ~+80° C(NBR)
接头材质选项:POM/PVDF
密封材质选项:NBR/EPDM/FKM
接头阀芯类型:锥面阀
70 系列塑料快换接头

公称通径:4.3~30
工作压力:10bar
工作温度:-40° C ~+90° C(EPDM)
接头材质选项:POM
密封材质选项:NBR/EPDM/FKM
接头阀芯类型:锥面阀
48 系列塑料快换接头

公称通径:7
工作压力: 10bar(POM)
8bar(PVDF)
工作温度:-20° C ~+80° C(NBR)
接头材质选项:POM/PVDF
密封材质选项:NBR/EPDM/FKM
接头阀芯类型:锥面阀
OCP Blind Mate Series
OCP 盲插快速接头系列
7000系列快速接头

公称直径为 9/12/16/20 的快速接头系统
用于冷却应用,例如铁路部门。
有黄铜或不锈钢可供选择
工作温度:-40° C ~+150°
204 系列干式快速接头

标称直径为 4 的干式快速接头系统
适用于压力高达 15 bar
可用黄铜或不锈钢制成
工作温度:-15° C ~+200°

206系列干式快速接头

标称直径为 6
适用于压力高达 15 bar
可用黄铜或不锈钢制成
工作温度:-15° C ~+200°


209系列干式快速接头

标称直径为 9
适用于压力高达 15 bar
可用黄铜或不锈钢制成
工作温度:-15° C ~+200°





- 软管 hose

801 系列Push-Lok

多功能软管
软管尺寸:-4 至 -16
工作压力:14bar~24bar
工作温度:-40° C ~+85° C
适用介质:水/ 防冻剂/ 去离子水
可选颜色:黑、蓝、红、绿、灰、黄
H561 系列软管

软管尺寸:-4/-5/-6
工作压力:103bar
工作温度:-40° C ~+85° C
适用介质:水/ 水乙二醇
技术特点:外径小、弯曲半径小
801RH 系列Push-Lok

多功能软管
软管尺寸:-4/-6
工作压力:24bar
工作温度:-40° C ~+85° C
适用介质:水/ 水乙二醇/ 去离子水
技术特点:EN45545、UL 防火认证
285 系列软管

软管尺寸:-4 至 -12
工作压力:34bar
工作温度:-30° C ~+125° C
适用介质:R12/R22/R134a
扣压接头:26 系列
804 系列软管

软管尺寸:-4 至-12
工作压力:10bar
工作温度:-40° C ~+93° C
适用介质: 水/ 水乙二醇/ 去离子水
EZ-FORM 软管

公称通径:12.7mm 至 102mm
工作压力:5bar
工作温度:-45° C ~+125° C
适用介质:水/ 水乙二醇
技术特点:柔软
811 系列软管

软管尺寸:-12 至 -48
工作压力:4bar~21bar
工作温度:-40° C ~+85° C
适用介质: 水/ 去离子水/ 水乙二醇
扣压接头:43 系列
6722 系列软管

软管尺寸:-4 至 -16
工作压力:4~5bar
工作温度:-53° C ~+175° C
适用介质:水/ 水乙二醇
技术特点:柔软、小弯曲半径
830M 系列软管

软管尺寸:-4 至-12
工作压力:16bar
工作温度:-40° C ~+80° C
适用介质:水/ 水乙二醇/ 去离子水
可选颜色:黑、蓝、红、绿
PTFE 波纹管

软管尺寸:-4 至 -32
工作压力:31bar~207bar
工作温度:-73° C ~+232° C
适用介质: 水/ 水乙二醇/ 去离子水
技术特点:柔软、兼容性好
838M 系列软管

软管尺寸:-4 至-12
工作压力:16bar
工作温度:-40° C ~+80° C
适用介质:水/ 水乙二醇/ 去离子水
技术特点:橙色、绝缘
金属波纹管

软管尺寸:-4 至 -96
工作压力:0.75bar~186bar
工作温度:-228° C ~+648° C
适用介质:水/ 水乙二醇/ 去离子水
技术特点:柔软、兼容性好



- 管路接头fittings

FEP tubing

公称通径:2.5mm 至 10mm
工作压力:0bar~28bar
工作温度:-40° C ~+150° C
适用介质:水/ 水乙二醇
FEP/PTFE 波纹管

公称通径:2.5mm 至 9mm
工作压力:5bar~16bar
工作温度:-40° C ~+95° C
适用介质:水/ 水乙二醇
防火花PU tubing

公称通径:2.5mm 至 8mm
工作压力:5bar~14bar
工作温度:-20° C ~+70° C
适用介质:水/ 水乙二醇
PA tubing

公称通径:1.8mm 至 13mm
工作压力:10bar~50bar
工作温度:-40° C ~+100° C
适用介质:水/ 水乙二醇
82 系列Push-Lok 接头

公称通径:6mm 至 25mm
工作压力:20bar
工作温度:-40° C ~+150° C
材质:黄铜/ 不锈钢
不锈钢扣压式接头

公称通径:6mm 至 51mm
工作压力:4bar~400bar
工作温度:-40° C ~+100° C
材质:不锈钢
LF3600 系列接头

公称通径:2mm 至 12mm
工作压力:20bar
工作温度:-25° C ~+150° C
适用介质:水/ 水乙二醇
LF3800 系列接头

公称通径:2mm 至 12mm
工作压力:20bar
工作温度:-25° C ~+150° C
适用介质:水/ 水乙二醇
Liquifit 系列接头

公称通径:4mm 至 14mm
工作压力:16bar
工作温度:-10° C ~+120° C
适用介质:水/ 水乙二醇
Modufit 系列接头

公称通径:4mm 至 14mm
工作压力:16bar
工作温度:-40° C ~+100° C
适用介质:水/ 水乙二醇
S6C 系列不锈钢单向阀

接头尺寸:1/4"~ 1"
工作压力:413bar(1/4~1/2)
工作温度:-40° C ~+204° C(FKM)
适用介质:水/ 水乙二醇
4812 系列不锈钢球阀

公称通径:10mm 至 50mm
工作压力:65bar
工作温度:-20° C ~+150° C(FKM)
适用介质:水/ 水乙二醇
Transair不锈钢接头

工作压力:10bar
工作温度:-20° C ~+60° C
适用介质:水/ 水乙二醇
Transair不锈钢管

钢管外径: ?22mm, ?28mm,
?42mm, ?60mm,
?76mm, ?100mm
钢管材质:AISI 304 或316L



- 非标定制化产品Custom Solutions

分水模块
分水模块
软管硬管总成
分水模块





液体冷却连接Liquid Cooling Connections

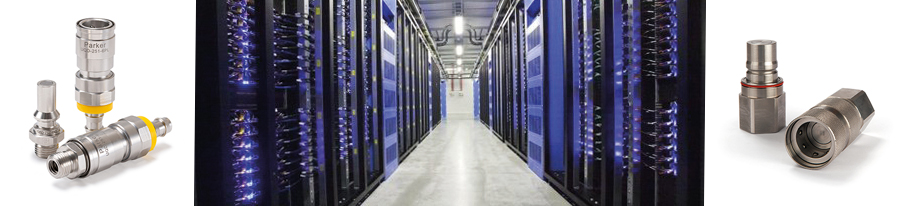

快速连接接头对于电子产品、数据中心机架式系统、服务器和超级计算机的液体冷却至关重要。作为世界上最大和最值得信赖的快速接头制造商,派克提供具有无溢流阀、更高流速和低压降能力的液体冷却解决方案,以确保热管理中的可靠冷却。Parker 的液冷联轴器提供各种接头和密封件,将紧凑的设计与坚固的组件相结合,可抵抗机械应力并避免任何流体损失。Quick connect couplings are essential in the liquid cooling of electronics, data center rackable systems, servers and supercomputers. As the world's largest and most trusted manufacturer of quick couplings, Parker delivers liquid cooling solutions featuring non-spill valving, higher flow rates and low pressure drop capabilities to ensure reliable cooling in thermal management.With a variety of couplings and seals available, Parker’s liquid cooling couplings combine a compact design with robust components built to resist mechanical stresses and avoid any fluid loss.



可靠性和性能

- 齐平阀设计可防止任何流体损失并为电气元件提供最佳保护
- 降低压降,实现卓越的能源效率和系统性能
- 高抗振性和抗旋转性
- 多种与温度和流体兼容的密封材料选择
- 消除污染的制造过程
- 全球制造和服务能力



这是派克热管理

很容易想象当敏感电路和模块过热、系统关闭、造成生产损失和组件过早老化的风险时的后果。了解帕克今天如何为您提供帮助。让我们帮助您入门。

流体连接器热管理概述

派克在下列所有市场和行业的热管理解决方案方面拥有广泛的专业知识。无论您在哪个市场,派克都有能说您所在行业语言的人,并帮助您找到适合您独特需求的解决方案。Fluid Connectors Group 解决方案包括流体连接器、快速接头、软管产品等。无论您的应用是什么,我们的专家都随时准备帮助您解决最棘手的热管理挑战,提供全面的支持和久经考验的知识。为帮助您解决散热问题并保持应用凉爽,Parker Hannifin 的流体连接器事业部提供了完整的热管理产品组合,经证明可以吸收和转移关键部件的热量。



流体连接器承诺

派克与行业专家密切合作,设计和制造软管、接头、快速接头和更多流体连接器技术,以满足多个市场的独特需求。我们的客户欣赏我们产品的内在价值和我们员工的专业知识。选择以下任一行业,详细了解我们的产品如何满足您的应用需求。







关于快速接头事业部

派克的快速接头部门是世界上ZUI大的快速接头制造商,提供经过验证的解决方案,包括液压和气动接头、高压螺纹连接接头、无泄漏接头、止回阀以及许多其他产品和配件,用于最苛刻的应用程序。



关于派克

Parker Hannifin 是财富 250 强全球运动和控制技术的领导者。100 多年来,该公司一直致力于帮助其客户在广泛的多元化工业和航空航天市场取得成功。



数据中心热管理资源



- 数据中心 - 应用概览
- 白皮书 - 下一代数据中心冷却
- HPC直接液冷产品
液体冷却用管件和阀门
博客 - 必须有数据中心的连接
博客 - 实施服务器机架冷却系统
博客 -数据中心中的无滴漏连接器

- FITTINGS & VALVES FOR LIQUID COOLING APPLICATIONS
Thermoplastic & Brass Connectors


- Thermal Management
Liquid Cooling Solutions for Electronics, Data Centers, Servers and Super Computers
