MURPHY PV780 标准 PowerView （78700560）

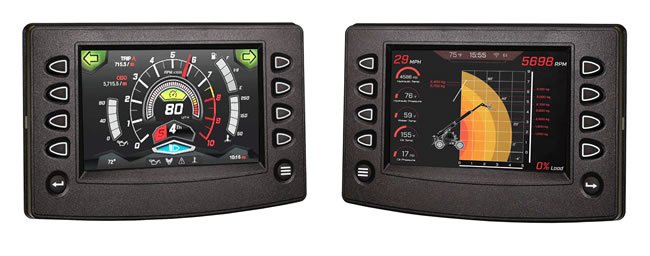

PV780 Standard PowerView (78700560)

PV780 标准 PowerView。发动机接口仪表模块。(78700560)
PowerView 780 显示器是一款功能齐全、可配置的显示器，可将发动机、变速箱和诊断信息整合到易于阅读的操作界面中。设备功能可以通过可用的 I/O 进一步集成，并通过 CANbus 进行控制。PV780 采用全彩色 7 英寸粘合 LCD，可提供更明亮、更流畅的图形和一流的阳光下可读性。坚固耐用的设计使这款显示器成为极端环境的绝佳解决方案。PV780 显示器与 PowerVision Configuration Studio 兼容，允许用户编辑 CAN 参数、添加 OEM 品牌并创建自定义设备屏幕，以获得独特而复杂的用户界面。Murphy 的 Configuration Studio 软件可作为选件购买。它不包含在您购买的 PV780 显示器中。

MURPHY PV780 标准 PowerView （78700560）
PV780 Standard PowerView (78700560)

特征：
基于CAN的显示屏，具有丰富的全彩图形
与机械和电子发动机兼容
Tier 4/Euro Stage IV 就绪
阳光下可读的LCD
坚固耐用的设计，适用于极端环境
多种语言
可选的、易于使用的 PowerView Configuration Studio 软件作为附加选项提供

专门的：
显示屏：7英寸（178mm）彩色透射式TFT LCD
分辨率：WVGA，800 x 480 像素，16 位彩色
纵横比：16：9
方向：横向或纵向
背光：LED，最大亮度1000尼特
微处理器：飞思卡尔 i.MX357,32 位，532 MHz，ARM11内核
QNX 实时操作系统
闪存：总计 2 GB，1 GB 可用于数据记录
内存：128 MB SRAM
工作电压：6-36 VDC，反极性保护
视频输入：3 个 NTSC/PAL
连接器：两 （2） 个 AMPSEAL 23 针（AMP 770680-1 和 AMP 770680-4）
键盘：10 个触觉按钮，带白色 LED 背光
USB：1 个 USB 2.0 主机（OTG，全速）
带锂离子可充电电池备份的实时时钟

通信：
（2） CAN 2.0B，带一个隔离器（符合 NMEA 2000 标准）;J1939 和 CANopen 协议;专有消息
（1） RS-485 串口（MODBus 主/从
）（1） USB 主机 （OTG） 输出：（1） 数字 500mA，开关低侧
（1） 频率输出 （2Hz - 3kHz） 0-V波，峰峰值，方波 输入：

（3） 模拟 0-5VDC、4-20 mA 或电阻（5） 分立式数字 0-5V，高电平
有效
（1） 频率输入，可配置为支持 2 Hz-10 kHz 的测量频率

文献：
销售公告
销售插页
安装手册
操作手册
Manual De Operaciones（操作手册，西班牙语，由 MurCal 团队翻译）

PV780 Standard PowerView (78700560)

PV780 Standard PowerView. Engine Interface Instrumentation Module. (78700560)
The PowerView 780 display is a full featured, configurable display that combines engine, transmission and diagnostic information into an easy-to-read operator interface.
Equipment functionality can be further integrated through the available I/O and controlled via the CANbus.
The PV780 features a full color, 7-inch bonded LCD for brighter, smoother graphics and best in class sunlight readability. The rugged design makes this display a great solution for extreme environments.
The PV780 display is compatible with PowerVision Configuration Studio which allows users to edit CAN parameters, add OEM branding and create custom equipment screens for a unique and sophisticated user interface.
Murphy's Configuration Studio software is available for purchase as an option. It is NOT included with your purchase of the PV780 display.

Features:
CAN-Based Display with Rich, Full-Color Graphics
Compatible With Both Mechanical and Electronic Engines
Tier 4/Euro Stage IV ready
Sunlight Readable LCD
Rugged Design for Extreme Environments
Multiple Languages
Optional, easy-to-use PowerView Configuration Studio software is offered as an add-on option

Technical:
Display: 7-inch (178mm) color transmissive TFT LCD
Resolution: WVGA, 800 x 480 pixels, 16-bit color
Aspect Ratio: 16:9
Orientation: Landscape or Portrait
Backlighting: LED, 1000 nit maximum brightness
Microprocessor: Freescale i.MX357, 32 bit, 532 MHz, ARM11 core
QNX Real-time Operating System
Flash Memory: 2 GB total, 1 GB available for data logging
RAM: 128 Mbytes SRAM
Operating Voltage: 6-36 VDC, reverse polarity protected
Video inputs: 3 NTSC/PAL
Connectors: Two (2) AMPSEAL 23 Pin (AMP 770680-1 and AMP 770680-4)
Keyboard: 10 tactile pushbuttons with white LED backlight
USB: (1) USB 2.0 host (OTG, full speed)
Real time clock with Li-ion rechargeable battery backup

Communications:
(2) CAN 2.0B with one isolated (NMEA 2000 compliant); J1939 and CANopen protocols; proprietary messaging
(1) RS-485 serial (MODBus master/slave)
(1) USB Host (OTG) Outputs:
(1) digital 500mA, switched low side
(1) Frequency Out (2Hz - 3kHz) 0-VBattery, peak to peak, square wave Inputs:
(3) Analog 0-5VDC, 4-20 mA, or resistive
(5) Discreet Digital 0-5V, Active High
(1) Frequency Input, configurable to support measurement frequencies from 2 Hz-10 kHz

Literature:
Sales Bulletin
Sales Insert
Installation Manual
Operation Manual
Manual De Operaciones (Operation Manual in Spanish translated by the MurCal team)
