Ashcroft A2系列重工业和防爆变送器

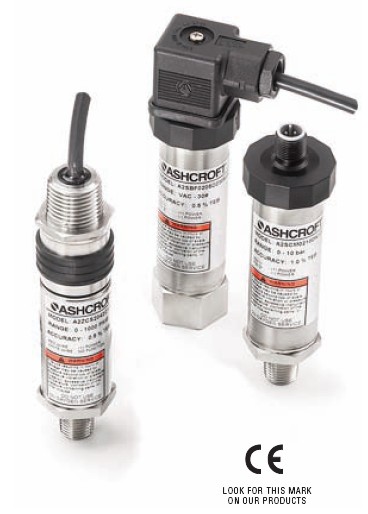

Type A2 Heavy Industrial Pressure Transmitter Ashcroft雅斯科A2防爆型压力传感器

Ashcroft® A2 的设计初衷是提供给客户精确,可靠和稳定的输出。这些都能通过内部的可编程数字电路和独特的数字补偿回路来实现。在压力和温度变化时,A2 能提供高性能线性输出和非同一般的过压保护和监测。Ashcroft雅斯科A2防爆型压力传感器应用:新型的 Ashcroft® A2 压力变送器可广泛的应用于重工业领域、危险场合和卫生应用场合。Ashcroft A2 Pressure Transmitter is a heavy industrial pressure transmitter used on test stands, compressor control, hydraulic systems, process automation, pump and pneumatic systems control。

Ashcroft A2 Pressure Transmitter工业压力变送器pdf catalog data sheet
Model A2 Heavy Industrial PressureTransmitter


特点:

● 本安和防爆认证
● 量程范围从5 psi 到10,000 psi
● 表压和绝压可选
● 所有规格均为标准CE 重工业标准
● 取得FM,UL,CE,CSA,ATEX 认证
● 防护等级,Nema 4X 和IP67
● 外部零点可调和量程可调
● 薄膜材质包括17-4PH 和316L SS
● 6 种输出信号可选:
4-20mA,1-5Vdc,1-6Vdc,
0.5-4.5Vdc ratiometric,
0-5Vdc,0-10Vdc

基本特性
参考温度 68oF (20oC)
精度 (% 量程内) :0.25% 0.5% 1.0%
精度误差包括非线性,滞后性,非重复性,零
点漂移和量程误差的总和(TPM端点法)
*如用拟合直线法(BFSL),则精度标为0.2%,0.4%,
0.5%,5000psi以上量程再加0.05%
稳定性:
薄膜材质为316L SS: 0.1% FS/year
薄膜材质为17-4PH:0.5% FS/year
耐久性: 大于1千万个测试周期
(标准17-4 PH材质)
反向极性和断线保护:有
过压保护:30V或按比率
绝缘阻抗:50 M ohms @ 30Vdc
响应时间:<2mS (10%-90%)

环境特性
温度:
使用:-40 to +125oC (-40 to 257oF)
存储:-40 to +125oC (-40 to 257oF)
工作:-40 to +125oC (-40 to 257oF)
标准补偿: -20 to +85oC ( -4 to 185oF)
大范围补偿:* -40 to +125oC (- 40 to 257oF)
*316L传感元件
温漂:
温度漂移:-20 to +85oC (-4 to +185oF)
● 1%量程内,0.25%精度
● 2%量程内,0.5%和1%精度
湿度:从 0 到 95% RH,没有影响;
0-100%RH需为“W”封装形式
振动:
冲击:100g Peak,11ms
随机:10g RMS,20-2000Hz
摇晃:50-2000Hz,5g peak
安装位置影响:±0.02% Typical
CE 标记 (标准):
EN 61326:1997 + A1:1998 Annex A
重工业标准(Annex A,Table A.1)
轻工业标准(Table 4)

电气特性
输出信号: 电源:(unregulated)
小 大
0-5Vdc (3 Wire) 12Vdc 36Vdc
0-10Vdc (3 Wire) 14Vdc 36Vdc
1-5Vdc (3 Wire) 10Vdc 36Vdc
1-6Vdc (3 Wire) 10Vdc 36Vdc
4-20mA* (2 Wire) 12Vdc 36Vdc
0.5-4.5 (3 Wire) 4.5Vdc 5.5Vdc
* 对于本安型传感器供电与负载参数请咨询工厂
电气连接:
连接器选项
● Hirschmann? 赫士曼型 - DIN 43650-A
● M12 螺纹式
● PT02A-8-4P -Bend ix? style 4pin
线缆选项
● 1/2 NPT 缩管式 -36" 屏蔽电缆PVC外套,24 AWG
● 1/2 NPT 缩管式 -36" 飞线,18 AWG
● 36"
屏蔽电缆PVC外套,24 AWG

危险区域使用认证
Explosion Proof - UL, CSA
(approvals pending):
Explosion Proof: Class I, Div. 1 and 2,
Groups A, B, C and D
Dust Ignition Proof: Class II, Div. 1 and 2,
Groups E, F and G
Explosion Proof - ATEX (approvals pending):
II 2 GD
Ex d IIC T4*
Ex nC IIC T4*
Intrinsically Safe - FM, CSA
(approvals pending):
Intrinsic Safety: Class I, II and III, Div. 1
and 2, Groups A, B, C
D, E, F and G per entity
requirements
Non-Incendive: Class I, II and III, Div. 2,
Groups A, B, C
D, E, F and G (no barrier
needed)
Intrinsically Safe - ATEX (approvals pending):
II 1 GD
EEx ia IIC T4*
*T6 for product temperature range below 85°C, order
codes A, B, C)

机械特性
外壳材质: 304SS
电气端子保护级别:
类别 等级
基本 (IP65, NEMA 4X)
零点/满量程 (IP65, NEMA 4X)
全焊接 (含零点/量程) (IP65, NEMA 4X)
全焊接(不含零点/量程) (IP67, NEMA 6)
防爆* (IP65, NEMA 7,9)
* 仅当电气连接为C2或者C3型时,且零点和量程调节装置封闭.
压力接口材质:316L SS
接液材质:17-4PH传感器带316L接头,或者全316L不锈钢

选项
● 316L SS传感元件* (XNS)
● 附本安认证清单 (XHZ)
● 非标量程校准 (XCL)
*当表压0-60psig到0-7500psig时可选
其它选项请咨询工厂
赫士曼是Richard Hirschmann公司注册商标

ASHCROFT? A2 压力变送器的工业应用

工业和OEM用户可以用A2变送器来满足不同的特殊应用需求,包括绝压、316L SS的传感元件材质和不同类型的电气接口选择。Ashcroft A2 是压力应用的选择:
● 液压系统
● 测试台
● 压缩机控制
● 发动机监测
● 泵控制
● 建筑机械和铁道车辆

ASHCROFT? A2 压力变送器的危险场合应用

如果需要在危险的场合有压力的输出, Ashcroft A2 是一种能提供隔爆和本安防爆的认证的产品。该应用领域包括:
● 现场采油设备
● 内燃机
● 海上石油和天然气平台
● 石油生产
● 汽油转移和控制

ASHCROFT? A2 压力变送器的卫生型应用

连接A2 压力变送器和抛光的11/2" 或 2" 卫生型接口,你将拥有一个性能极佳的压力变送器可以用在蒸汽监测(S.I.P.)和其它干净地方的应用(C.I.P.)。需要AshcroftA2型卫生型变送器的场合有:
● 牛奶场
● 食品加工
● 制药
● 生物科技
● 筛选器

性能特徽
参考温度:68°F(20℃)
精度等级(%满量程)
0.25% 0.5% 1.0%
非线性
末端点 ≤0.15 ≤0.25 ≤0.5
BFSL ≤0.1 ≤0.2 ≤0.3
滞后﹡ ≤0.05 ≤0.1 ≤0.1
非重复性 ≤0.05 ≤0.05 ≤0.05
﹡滞后 <0.10压力范围5000psi及以上
可靠性:
敏感元件材料316L SS:≤0.1%FS/年
敏感元件材料17-4PH:≤0.5%FS/年
耐久性:大于1千万个测试周期(标准17-4PH敏感元件)
压力范围 保护 破损 材料
正负联程(psig)
0/真空 30 60 316L
真空/15 60 120 316L
真空/30 90 360 17-4PH
真空60 120 480 c
真空100 200 800 17-4PH
表压(psig)
5 10 20 316L
10 20 40 316L
15 30 60 316L
30 60 120 316L
60 120 480 17-4PH
100 200 800 17-4PH
150 300 1200 17-4PH
200 400 1600 17-4PH
500 1000 4000 17-4PH
750 1500 6000 17-4PH
1000 2000 8000 17-4PH
2000 4000 1600 17-4PH
3000 4500 9000 17-4PH
5000 7500 15000 17-4PH
7500 9000 11250 17-4PH
10000 120000 150000 17-4PH
绝压(psig)
15 30 60 316L
30 60 120 316L
60 100 200 17-4PH
100 200 400 17-4PH
150 200 400 17-4PH
200 500 1000 17-4PH
300 500 1000 17-4PH
500 1000 2000 17-4PH
750 2000 4000 17-4PH
1000 2000 4000 17-4PH
2000 5000 10000 17-4PH
3000 5000 10000 17-4PH
5000 10000 15000 17-4PH
7500 10000 15000 17-4PH

同样适用于316L SS 敏感元件材质选项参考绝压表格中的保护和破损压力等级(2)密封传感器(psis)

环境参数
温度范围:
工艺过程:-40- +125℃(-40~257°F)
储存:-40- +125℃(-40~257°F)
标准补偿:-20- +85℃(-4~185°F)
扩大补偿:-40- +125℃(-40~257°F)
﹡对于扩大补偿必须选用316L敏感元件。
温度影响:
精度等级 0.25% 0.5% 1.0%
标准补偿(%/105℃)
零度(%满刻度)≤0.5≤1.0≤1.0
满刻度(%读度)≤0.5≤1.0≤1.0
扩大补偿:(%/165℃)
零点(%满刻度)≤1.0≤1.5≤N/A
零点(%满刻度)≤1.0≤1.5≤N/A
温度影响
0~95%RH,无凝露环境,性能无影响。
0~100%RH有外壳保护。
振动影响:
冲击:100g峰值,11ms
随机:10g有效值,20~2000Hz
移动:50~2000Hz,5g峰值
位置影响:≤0.02%典型值
输出信号:电源电压(非常规)

0-5VDC(3线) 12VDC 36VDC
0-10VDC(3线) 14VDC 36VDC
1-5VDC(3线) 10VDC 36VDC
1-6VDC(3线) 10VDC 36VDC
4-20ma(2线) 12VDC 36VDC
0.5-4.5(3线) 4.5VDC 5.5VDC
比例系数

可灵活配置的变送器,用于重工业,卫生和有危险的地方,有高性能精度和温度传感性能,温度范围-40/125℃,具有防爆和内置安全型。通过板上的微处理器,对温度随时进行补偿达到高精度校准。也提供可由外部调整零点和量程的型号。
