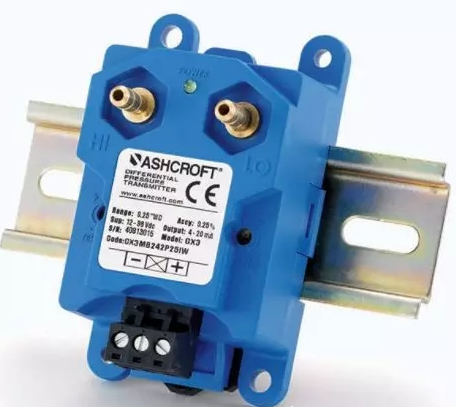

Ashcroft雅斯科CXLdp 微差压变送器精度: ±0.25%, ±0.40%, ±0.80% 满量程

Ashcroft雅斯科CXLdp微差压变送器 轨道安装/盘式安装/墙面CXLdp系列 | Type CXLdp Differential Pressure Transmitter。Ashcroft.CXLdp变送器应用专利的 Ashcroft Si-GlasTM 可变电容传感技术。这种MEMS传感器拥有超强敏感性以及长期稳定性。新的数字补偿技术由高可靠性的ASIC电路实现。CXLdp Pressure Transmitter is a HVAC, comfort control, differential pressure transmitter for static or velocity pressure measurement for ducts, building pressure, filter efficiency, VAV boxes and room pressurization。

Ashcroft雅斯科CXLdp 微差压变送器精度: ±0.25%, ±0.40%, ±0.80% 满量程



特点:

坚固的ABS 外壳封装,可以由DIN 导轨安装或标准面板安装。
LED 电源指示灯帮助现场排疑或者快速指示变送器位置
可拆卸式欧式接线排帮助快速接线并减少错接可能性。
19 种标准压力量程皆可满足15 psi 过压
数字补偿。 NIST 可追溯 0.4% F.S. 以及0.8%F.S. 精度模型。

性能参数
精度(F.S.):±0.8% ±0.4% 精度包含线性,迟滞和重复性稳定性-变化(F.S./year):≤0.5% ≤0.5% 标准量程(Inches W.C.英寸水柱)
单向量程:
差压
0/0.1
0/1.0
0/5.0
0/0.25
0/2.0
0/10.0
0/0.5
0/2.5
0/25.0
0/0.75
0/3.0
双向量程: 复合压±0.1 ±5.0 ±0.25 ±1.0 ±10.0 ±0.5 ±2.0 ±15.0 响应时间:250 msec

压力范围(英寸水柱)
单向:0/0.10~0/25 1.W.C
双向:±0.10%~±15 1.W.C
精度等级 F.S 0.8% 0.4%
温度范围
储藏: -40~180°F
使用: 0~160°F
补偿: -35~130°F
过压
试验压力:15psi
破损压力:25psi
信号输出
4-20ma,(12-36vdc)
0-5,0-10vdc(24vdc)
保护等级
NEMA 1
材料
ABS(UL94-5V4)
工艺过程连接
1/4有到刺的铜合金,1/8NPT内螺纹

适用介质:
洁净,干燥,无腐蚀的气体
安装形式
DIN轨道安装,盘式安装


CXLdp 微差压变送器环境特性
温度范围:
:存储温度-40 to 180oF (-40 to 82oC)
)工作温度0 to 160oF (-17 to 71oC)
)补偿范围+35 to 130oF (1.6 to 54oC)
)(10-95% 相对湿度,非冷凝)
)温度漂移:零点±0.03%F.S./oF
F满量程±0.03%F.S./oF
FEMC 电磁兼容:CE 标准EN61326:1997+A1:
: 1998+A2: 2001 Annex A (重工业)

功能特性

压力范围: 过压15 psi 破裂压力25 psi 安装位置影响:+/-1%/g 注:出厂时为垂直位置标定。

电气特性输出信号: 供电: 4-20mA (2 线)12-36 Vdc (非调制)
输出信号不受供电变化影响(在供电电压范围内)
)反向接线保护
护零点和满量程调节:外部调节 节
零点: ±5%F.S. 满量程:±5%F.S.

机械特性

压力接口:1/4" 黄铜塔形接头(用于1/4" 外径 1/8" 内径接管)1/8" NPT 内螺纹,黄铜
铜电气连接:欧洲标准可插式接线端子排,接受
受 12-26 接线
线外壳:NEMAType1阻燃型ABS(符合UL94-5VA)
)
LED 指示灯-标准配置重量:约 2.5 oz(70克)介质:洁净干燥非腐蚀性气体安装:螺纹紧固,以及 35mm DIN 标准导轨选项:1/2"导管/安装板以及罩盖(订货号 #101A213-01.)

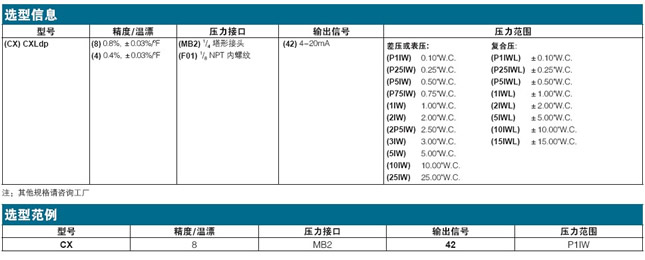

CXLdp 微差压变送器选型信息:





关键环境的压力监控 - 微差压变送器 硅MEMS传感器技术



如今,一场疫情防控的人民战“疫”在全国打响,除了需要加强一线人员自我防护意识外,防止病毒和细菌在密闭空间(如医院,医学研究机构等)的传播、确保人员安全显得同样重要。这就需要非常准确和可靠的仪器来进行关键环境的压力监控。能够防止污染物渗入洁净室、隔离室和手术室的压力非常低,压力在25pa到37.5kpa之间变化,因此差压监测设备需要做到精确,灵敏且稳定。

微差压变送器 硅MEMS传感器技术



我们的工程师开发了硅MEMS传感器技术,可在微压环境中应用,特别是洁净室和隔离室。 硅MEMS传感器技术,可在微压环境中应用,特别是洁净室和隔离室(例如医院,诊所等)。这项技术使我们的仪器具有突出的结构和设计,并能适用于这样的场景:房门的开启,或者房间内任何一个小的扰动都会改变压力读数,如果压力略大,你就打不开门。这就是为什么压力测量和控制的准确性,可靠性和稳定性如此重要的原因。 这些应用需要高精度。硅MEMS传感器技术:传感器的硅膜片具有良好的弹性和出色的可重复性,稳定性和高过压能力。弹性的膜片不会偏移,而金属膜片通常更大更重;更容易产生位置效应。

大多数无尘室和手术室都需要正压工作环境,房间中的压力要高于室外压力,以防止污染物进入。但医院的传染隔离病房的情况恰恰相反。为了防止传染物离开房间,室内的压力应低于周围的压力。这种负压状态决定了气流的方向。当门打开时,来自相邻区域的空气将被推入隔离室,从而防止病毒或细菌离开隔离室并感染工作人员、访客或其他患者。



Ashcroft CXLdp和DXLdp微差压变送器是为满足这些特殊要求而设计的,精度高达量程的±0.25%,可准确测量环境和现场的差压变化,帮助监控含有污染物或是病菌的特殊环境,从而实现对人员和环境进行防护的作用。
