Ashcroft雅斯科DXLdp 微差压变送器精度: ±0.25%, ±0.50%, ±1.00% 满量程

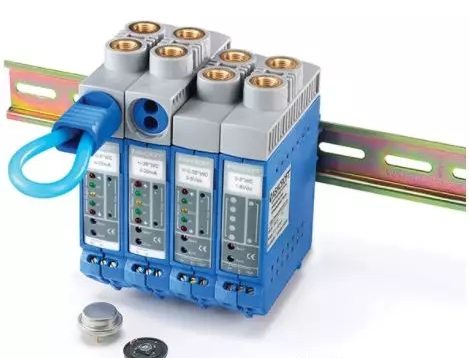

Ashcroft雅斯科DXLdp 微差压传感器/变送器 - DIN 导轨安装 Type DXLdp Low Pressure Differential Transducer/Transmitter 轨道安装DXLdp

Ashcroft DXLdp Pressure Transmitter is used for pharmaceutical, critical room control, differential pressure transmitter which features SpoolCal?. Applications include bio-pharm, bio-tech, room pressurization and control, velocity pressures and applications requiring high stability measurements.

Ashcroft雅斯科DXLdp 微差压变送器精度: ±0.25%, ±0.50%, ±1.00% 满量程



特点:

● 专利的Ashcroft? SpoolCalTM 执行器 提供在线系统校验,不影响原有接线
● 前部数据端口可供在线数据传送,无需拆除原有接线
● LED 指示灯,用于快速状态监测
● DIN 导轨安装– 大大降低安装和校验成本
● 固有的电源调制功能使传感器可用于低成本,不精确的电源工况

压力范围(英寸水柱)
单向:0/0.1~0/50 1.W.C
双向:±0.05%~±25 1.W.C
精度等级(F.S) 0.25% 0.5% 1.0%
非线性 ±0.2 ±0.4 ±0.8
(B.F.S.L) ±0.15 ±0.3 ±0.6
滞后 ±0.02 ±0.02 ±0.02
非重复性 ±0.03 ±0.05 ±0.10
﹡包含滞后
温度范围
储藏: -40~180°F
使用: -20~160°F
补偿: -20~150°F
过压
保护压力:15psi
破损压力:25psi
在线静压:25psi
外壳保护
NEMA 1
材料
填充玻璃聚碳酸酯(UL94-V-1)
工艺过程连接
1/8 NPTF 内螺纹黄铜

介质: 洁净,干燥,无腐蚀性气味(其他介质请于厂家联系)不能用于液体

DIN轨道安装架
EN50022
EN50035
EN50045


性能参数
精度等级(F.S.): 0.25% 0.5% 1.0%
非线性(端点法)* ±0.2 ±0.4% ±0.8%
拟合直线 ±0.15 ±0.3% ±0.6%
迟滞 ±0.02 ±0.02% ±0.05%
非重复性 ±0.03 ±0.05% ±0.10%
*包含迟滞
稳定性 - 变化(F.S./year):±0.5%
标准量程(Inches W.C.英寸水柱)
单向:
差压
0/0.1 0/1.0 0/3.0 0/20.0
0/0.25 0/1.5 0/5.0 0/25.0
0/0.5 0/2.0 0/1 0.0 0/50.0
0/0.75 0/2.5 0/1 5.0
双向:
复合压
±0.05 ±0.5 ±2.0 ±5.0
±0.1 ±0.75 ±2.5 ±10.0
±0.25 ±1.0 ±3.0 ±25.0
特殊量程: 请咨询工厂(XCL)
标准响应时间:250m sec (特殊要求请咨询工厂)

环境特性
温度范围:
存储温度: -40 to 180oF (-40 to 82oC)
工作温度: -20 to 160oF(-28 to 71oC )
(10-95% 相对湿度. 非冷凝)
补偿范围: +35 to 135oF(1.6 to 57oC)
温度漂移: 零点±0.02%F.S./oF
满量程±0.02%F.S./oF
EMC电磁兼容:CE符合EN61326:1997 ANNEX A
符合重工业变送器标准要求

功能特性
压力范围:
过压:15 psid
破裂压力:25 psi
静压:25 psi
安装位置影响:
量程0.5" W.C. 以及更高 0.1% F.S./g
量程小于 0.5" W.C. 0.25% F.S./g
注意:安装位置的影响可以很容易地由零位调节
器来调整消除。

电气特性
输出: 供电:
4-20mA (2 线) 12-36 Vdc
1-5 Vdc 12-36 Vdc
1-6 Vdc 12-36 Vdc
0-5 Vdc 12-36 Vdc
0-10 Vdc 12-36 Vdc
输出信号独立于供电变化:12-36 Vdc 之间对
输出没有影响
反向接线保护
零点和满程电位计:位于前端,便于操作
零点:±5%F.S.
满程:±3%F.S.
供电电流:<10mA 对于电压输出
预热时间:从开机起5 sec. 后传感器达到既
定的性能参数

机械特性
压力接口:1/8 NPT 阴螺纹
重量:4.5 oz.(127g), NEMA 1 外壳
材质:
壳体:填充玻璃的聚碳酸酯(UL94-V-1)
介质:洁净,干燥的非腐蚀性气体(其他介质请
联系工厂)。 不可用于液体介质
安装:DIN 导轨 types EN50022,35 & 45

选项
选项 XDL:
LED 用于快速过程检测
零点压力 …………中间琥珀色LED
量程内±…………旁边绿色 LED's
量程外±…………旁边红色 LED's
包括:前部数据端口,无需拆线,直接采集数据
选项 XNL:前部数据端口,无LED
选项 XPV:SpoolCalTM 阀执行器提供在线系
统校验, 无需重新接线。在关闭位置, 该可移

动的SpoolCalTM 执行器工具提供以下功能:
-90 度顺时针旋转使 DXLdp 进入CAL 模式将其与过程隔离且允许直接外部施加压力。
-90 度逆时针旋转使 DXLdp 进入MONITOR 模式,可观察过程压力进出DXLdp,提供外部测量或者数据记录功能。SpoolCalTM 执行器工具包括 7" 硅胶管( 见上一页图)。( 参考 Ashcroft? ATE系列校验仪,用于数据采集和测量)选项X21: 2:1 量程可调,在初始量程上保持0.25% 精度 选项XCL: 特殊量程。



关键环境的压力监控 - 微差压变送器 硅MEMS传感器技术



如今,一场疫情防控的人民战“疫”在全国打响,除了需要加强一线人员自我防护意识外,防止病毒和细菌在密闭空间(如医院,医学研究机构等)的传播、确保人员安全显得同样重要。这就需要非常准确和可靠的仪器来进行关键环境的压力监控。能够防止污染物渗入洁净室、隔离室和手术室的压力非常低,压力在25pa到37.5kpa之间变化,因此差压监测设备需要做到精确,灵敏且稳定。

微差压变送器 硅MEMS传感器技术

我们的工程师开发了硅MEMS传感器技术,可在微压环境中应用,特别是洁净室和隔离室。 硅MEMS传感器技术,可在微压环境中应用,特别是洁净室和隔离室(例如医院,诊所等)。这项技术使我们的仪器具有突出的结构和设计,并能适用于这样的场景:房门的开启,或者房间内任何一个小的扰动都会改变压力读数,如果压力略大,你就打不开门。这就是为什么压力测量和控制的准确性,可靠性和稳定性如此重要的原因。 这些应用需要高精度。硅MEMS传感器技术:传感器的硅膜片具有良好的弹性和出色的可重复性,稳定性和高过压能力。弹性的膜片不会偏移,而金属膜片通常更大更重;更容易产生位置效应。

大多数无尘室和手术室都需要正压工作环境,房间中的压力要高于室外压力,以防止污染物进入。但医院的传染隔离病房的情况恰恰相反。为了防止传染物离开房间,室内的压力应低于周围的压力。这种负压状态决定了气流的方向。当门打开时,来自相邻区域的空气将被推入隔离室,从而防止病毒或细菌离开隔离室并感染工作人员、访客或其他患者。

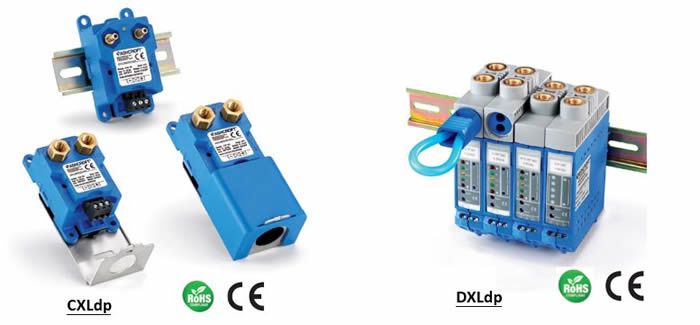

Ashcroft CXLdp和DXLdp微差压变送器是为满足这些特殊要求而设计的,精度高达量程的±0.25%,可准确测量环境和现场的差压变化,帮助监控含有污染物或是病菌的特殊环境,从而实现对人员和环境进行防护的作用。
