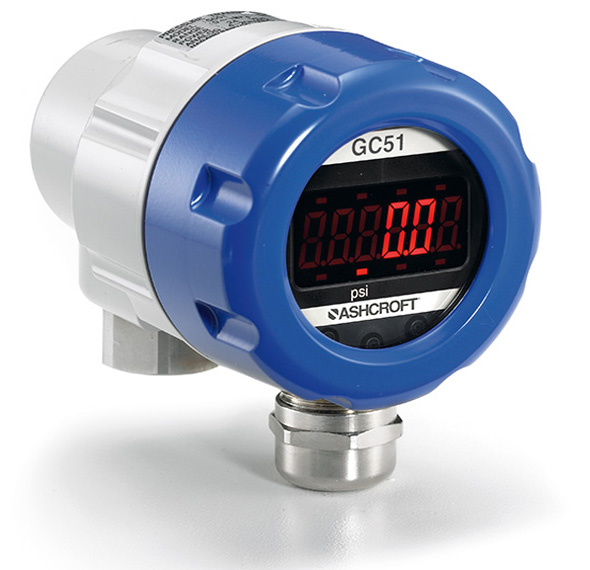

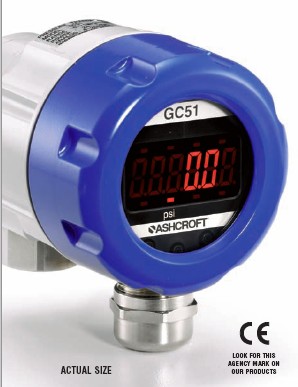

Ashcroft GC51型量程可调压力变送器
Ashcroft Type GC51 Rangeable Pressure Transmitter



Ashcroft GC51 压力变送器运用可靠的传感元件技术,可广泛用以测量各种介质,是一种用以压力测量的产品。Ashcroft GC51 Pressure Transmitter is an industrial rangeable pressure transmitter with integral digital display. It is used for general industrial use for pump control, hydraulic systems, compressor control, process automation and municipal water tank level。



Ashcroft GC51 Pressure Transmitter data sheet pdf catalog



主要特点:

  • 紧凑坚固的结构设计

  • 可以记录大/小压力值

  • 模拟量程可调

  • 按钮简便操作

  • "Loop check" 功能允许在无压状态下进行校验

  • 锁定设置

规格详述:

  • 精度: ±0.25% 满量程

  • 压力范围: 50 至 7,500 psig; 复合量程高达-15/50 psig

  • NEMA 4X (IP65) 铝外壳

  • 接液材质: 全焊接不锈钢

  • 背光/旋转 LED显示(4 digit)

  • 输出信号:4-20 mA



GC51型量程可调压力变送器特点:

● 体积为常规压力变送器1/8;
● 坚固的NEMA 4X(IP65)铸铝壳体;
● 液晶背光显示;
● 全不锈钢接液材质;
● 2线制4-20mA输出;
● 内部“按键”式配置以达到快速量程改变;
● 具有校准功能,可显示任一物理单位;
●“回路自检功能”可在无压状态下输出4-20mA;
● 最小/最大压力值记录功能;
● 360度旋转显示旋转显示功能;



GC51 是一款在压力测量控制应用过程中提供可靠性和一致性的产品。

工业和OEM运用

  • 市政水泵,水箱

  • 压缩机控制

流程应用

  • 过程自动化

  • 液压系统



特性
体积为常规压力变送器1/8
坚固的NEMA 4X(IP65)铸铝壳体;
液晶背光显示
全不锈钢接液材质
2线制 4-20ma输出
内部‘按键'式配置以达到快速量程改变
90度旋转显示功能
机械特性
压力接口:1/4NPT内螺纹
防护等级:IP65/NEMA 4X
安装:安装支架
性能特性
精度:±0.5%FS(URL)(包括线性、滞后及重复性的影响);
稳定性:±0.25% FS/year
标准量程(复合压):-15 to 15psi,-15 to 30psi,-15 to 50psi
标准量程(表压):0-50psi,100psi,150psi,300psi,500psi,1000psi,1500psi,3000psi,5000psi,7500psi,
环境特性
温度限定范围
储藏温度:-20到70℃(-4~158°F )
使用温度:-10到60℃(14~140°F )
补偿温度:-10到60℃(14~140°F )
功能特性
过压(F.S):4-20ma(2 wire)
电气特性
输出信号:4-20ma(2 线制)
量程调节幅度:-10%到+110%FS 注:精度和输出分辨率基于满量程(URL)数值



GC51型量程可调压力变送器应用:

GC51采用多晶硅薄膜传感器技术,使其更适合于高过压和往复循环应用场合,特别适合于以下方面:
● 泵控制系统;
● 液压系统;
● 压缩机控制系统;
● 过程自动化;
● 市政工程水罐液位计量;

性能参数
参照温度条件:23oC±2oC (73oF)
精度:±0.25%FS (URL)(包括线性、滞后及重
复性的影响);
稳定性:±0.25%FS/year
响应时间:30msec
输出分辨性:0.1%FS (URL)
零点漂移:≤±0.1% FS/year
标准量程(复合压):-15 to 15 psi, -15 to 30
psi, -15 to 50 psi
标准量程(表压):0-50 psi, 100 psi, 150 psi,
300 psi, 500 psi, 1000 psi, 1500 psi, 3000 psi,
5000 psi, 7500 psi

环境特性
温度限定范围
储存温度:-20 到 70oC(-4 到 158oF)
使用温度:-10 到 60oC(14 到140oF)
补偿温度:-10 到 60oC(14 到140oF)
温度影响:(-10 到 60℃)
±0.02% FS (URL)/℃ 对于参考温度 23℃

功能特性
过压(F.S.):
量程(F.S.) 过压 破裂压力
1500psi 及以下 200% 500%
3000,5000psi 150% 300%
7500psi 120% 150%
抗振动性:50g 150Hz
抗冲击性:10g 16ms

电气特性
输出信号:4-20mA(2 线制)
输入电压:12-32Vdc
量程调节幅度:
零点 -10% 到 +110% FS
量程 -10% 到 +110% FS
注:精度和输出分辨率基于满量程(URL)数值
隔离阻抗:50Vdc (>100M ohms)
CE 认证:
EN613261 1997, A1/1998,A2/2001( 重工业)

压力接口:1/4 NPT内螺纹
壳体材质:铝
防护等级:IP65/NEMA 4X
电气连接(可选):
-1/2 NPT内螺纹导管
-电缆夹(电缆直径0.35" 到0.47")
(8.9 mm到11.9mm)
重量:约1磅(0.45kg)
安装:安装支架
介质:液体或者气体,兼容316不锈钢以及PH17-4不锈钢

应用

GC51采用多晶硅薄传感器技术,使其更适合于高过压和往复循环应用场合,特别适合于以下方面:泵控制系统;液压系统;压缩机控制系统;过程自动化;市政工程水罐液位计量。
