Hansen汉森接头 法国Gromelle格鲁梅尔 用于气压及液压系统的快速接头

Tuthill Coupling Group - Hansen Quick Couplings and Coupleurs Gromelle
超过十年中国代理商



Tuthill泰悉尔快速接头Tuthill Coupling Group 集团包括两大生产企业



美国Hansen快速接头公司:总部在美国俄亥俄州,由Ford Hansen于1915年创建。世界上第一个快速拆卸接头是由汉森制造公司发明制造的,该公司自那时以来,汉森接头就成为了所有快速连接/拆卸接头业的标准。在1980年,汉森制造公司成为泰悉尔公司的一个分公司。 法国Gromelle格鲁梅尔:成立于1954年,也是欧洲老牌的快速接头生产企业。 广泛系列欧洲风格的连接器使泰悉尔连接器集团拥有在工业上最广泛系列的产品线。


这两家公司分别具有数十年甚至上百年的生产经验和娴熟的技术,其生产的产品覆盖气动,液压,燃气,制冷剂等各种不同的介质,可广泛应用于工业设备,工程机械,医疗器械,食品加工,石油化工,电力,制药,钢厂,建筑等各个领域。信德迈公司为Tuthill泰悉尔快速接头集团 (美国汉森Hansen和格鲁梅尔Gromelle )正式授权分销商。 我们的快速接头适用于6000多种结构。他们适用于黄铜,不锈钢,碳钢,塑料以及多种尺寸。我们提供的快速接头满足于工厂的每一个需要。

2012年
2011年
2010年
2009年
2013年
应用



Hansen快速接头 能够和Snap-tite、 Parker、DIXON、faster、hofmann、CEJN、foster、TOMCO、Coilhose、 Mcmaster、Aeroquip、Schrader、Lawson、 Stucchi、Amlfo、Safeway、PCI、PCC、DNP 等互换.通常货期4-6周。


EATON Hansen gromelle快速接头产品介绍:

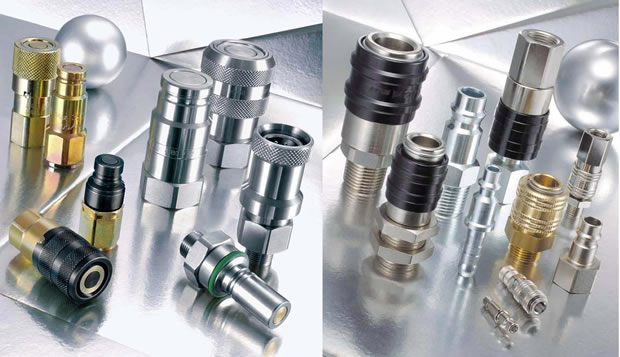

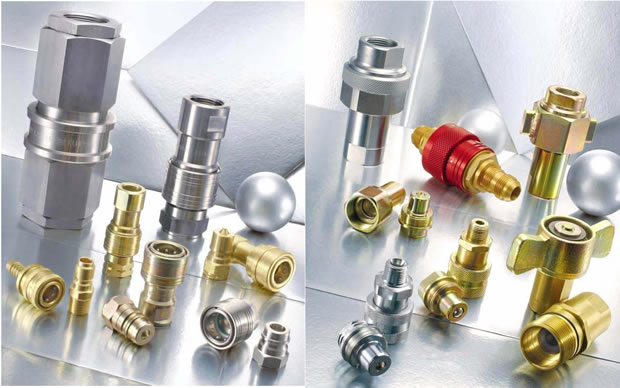

美国汉森(Hansen)、法国格鲁梅尔(Gromelle)两大品牌的快速联结件产品。

产品种类: -气动接头、气动安全接头、气体接头、注塑模接头、液压快速接头、防尘盖、转换接头等;
锁定结构: -球形锁定、螺纹锁定、两级安全锁定
阀门类型: -单、双重提升阀、自由流态、冲洗提升阀
接头尺寸:1/8″至3″
压力范围:达1100bar
标准材质:钢、不锈钢、黄铜(镀镍)、钢(镀镍锌)、塑胶、铝、塑料;
密封材料:Buna-N(丁腈橡胶)、EPDM(乙丙橡胶)、Viton(氟橡胶)、Teflon(特氟纶)和Neoprene(氯丁橡胶)和Kalrez;
螺纹: -N、TSO、NPT、SAE、BSPT、W、API.
标准:行业标准、ISO7241-1标准之A、B系列、ISO16028、ISO6150B、ISO6150C、ARO-profile

应用范围: -压缩空气、气体或液体、吸气设备、焊接、医疗器械、加工设备、大流量气动设备、煤气灶、烤箱、移动餐车、注塑模具的冷却和温度调节及其它液压应用、任何液压设备、高流速流体输送系统、高压清洗机、化学处理设备、冷却水循环系统、化学、蒸汽、真空、食品、饮料、油、气、化工和石化行业、食品加工和制药行业,易腐蚀工况及大流量液体应用要求、超高液压设备、建筑业、公用工程、海上油井、震动环境,等等.

质量控制:Tuthill泰悉尔联结件集团采用最高品质的原材料和零部件。产品的加工制造和装配组合程序严格按照ISO9001:2000质量标准。每天的产品都作详细记录,并通过数据统计过程控制,不断的监测和校正生产设备,将特定误差降低到最小程度,以此对质量进行严格保证。



Ball-Locking 常规液压快速接头
液压螺纹快速接头
Hydraulic Face 平面干式液压快速接头
Pneumatic 气动快速接头






Hansen Quick Couplings Documents
选型资料下载

产品范围

Quick Couplings
100 Series Manual Pneumatic Couplings
10-20 HK Series Poppet Couplings
1-8 HK Series Poppet Couplings
HKFR Series Fire-Rated Coupling
180 and 280 Miniature Pneumatic Couplings
210-310 Series ARO Couplings
2HKIG and 2HKIL Fluid Couplings
2RL and 3RL Ring Lock Pneumatic Couplings
3000, 4000, 5000, and 6000 Series Industrial Couplings
380 Series Pneumatic Couplings
400, 500, and 1000 Series Manual Pneumatic Couplings
600 and 700 Series Manual Pneumatic Couplings
80 Miniature Pneumatic Couplings
96 Series Screw to Connect Couplings
Adapter Couplings
Auto-Flo Automatic Couplings
B and Q Series Self-Sealing Test Plugs
Blow Guns
CC Series Pneumatic Couplings
Check Valves
Custom Pressure Testing Equipment
CV Series Connector Valves
DB Series Flat Faced Couplings
DB Series Fluid Couplings
Dust Caps and Dust Plugs
E and EQ Series Self Sealing Filling Connectors
European automatic Pneumatic Couplings
FF Series Flat Faced Couplings
Flex-Air Fittings
Flo-Temp 200-300-500 Series
FS Series Flow Sensor Safety Couplings
Full Bore Safety Pneumatic Couplings
G-600 Series Industrial Couplings
H15000 Agricultural Couplings
H5000 Poppet Couplings
H55000 Series Agricultural Couplings
H Series Expanding Seal Filling Connectors
H2083 and H8235 Drum Plug Connectors
HA15000 Poppet Couplings
HKFR Series Poppet Couplings
Hose Tail Coupling Fittings
HYDRAV Screw to Connect Couplings
I900 Series Industrial Couplings
J50000 Series Mold Cooling
J60000-series Mold Coolings
J70000-series Mold Coolings
Junction, Y, T, and Elbow Fittings
K8000 Series Agricultural Couplings
K Series Expanding Seal Test Plugs
L, LR, LB, and LRB Series Tube Connectors
L7000 Series Fluid Couplings
MS Series Aro Couplings
OTC Tube Connectors
Pneumatic Fittings
PR Tube Connectors
Q9000 Series Agricultural Couplings
RTC Tube Connectors
RW Series Flat Faced Couplings
Safeline Series Safety Pneumatic Couplings
SBP Tube Connectors
Series FS Flow Sensors Hansen Coupling
Series P2-ST & P3-ST Fluid Coupling
SPUBD Air Hoses
ST Series Fluid Couplings
TAS Anti Static Air Hoses
TC Tube Connectors
TH Series Filling Connectors
THV Series Filling Connectors
TK Series Test Plugs
TPVC Food Quality Air Hoses
UP10 Poppet Couplings
W6000 Series Screw to Connect Couplings
W10000 Series Fluid Couplings
WA 56000 and HP3 Series Screw to Connect Couplings
XCV Series Extended Connector Valves



美国Eaton Hansen Quick Disconnect Coupling 快速接头详细信息 目录
Eaton Hansen Quick Disconnect Coupling



美国Hansen快速接头公司:总部在美国俄亥俄州,由Ford Hansen于1915年创建(庆祝汉森快速接头公司成立百年)。世界上第一个快速拆卸接头是由汉森制造公司发明制造的,该公司自那时以来,汉森接头就成为了所有快速连接/拆卸接头业的标准。在1980年,汉森制造公司成为泰悉尔公司的一个分公司。 法国Gromelle格鲁梅尔成立于1954年,也是欧洲老牌的快速接头生产企业。 广泛系列欧洲风格的连接器使泰悉尔连接器集团拥有在工业上最广泛系列的产品线。 这两家公司分别具有数十年甚至上百年的生产经验和娴熟的技术,其生产的产品覆盖气动,液压,燃气,制冷剂等各种不同的介质,可广泛应用于工业设备,工程机械,医疗器械,食品加工,石油化工,电力,制药,钢厂,建筑等各个领域。

美国EATON伊顿公司2010年12月收购Tuthill Coupling Group,以加强其流体输送业务。Tuthill Coupling Group(Hansen and Gromelle )是Tuthill Corp的一个部门,提供工业、建筑、矿业、防务、能源及电力市场所使用的气动与液压迅速连接解决方案和无缝接头。

一、 单向关断接头
二、 双向关断接头
三、 直通式接头
四、 模具/注塑专用接头
五、 制冷/空调专用接头
六、 测漏接头
七、 防火/消防接头
八、 配件

一、单向关断接头

【气动接头】

球型锁定、单向切断快速接头
标准:集团内部标准
接口尺寸:1/8″至3/4″
压力范围:高达207bar
标准材质:黄铜(镀镍)、钢(镀镍锌)、塑胶、不锈钢、
密封材料:Buna-N(丁腈橡胶)、EPDM(乙丙橡胶)、VITON(氟橡胶)、SILICONE(硅橡胶)
应用范围:压缩空气、气体或液体、吸气设备、焊接、医疗器械、加工设备、大流量气动设备,等等

【气动安全接头】

按钮式单向切断安全接头,适用于低压气体,符合ISO4414标准,能提供良好的人机环境。
标准:ISO6150B,ISO6150C,ARO-profile
接口尺寸:1/4″至1/2″(直径5.5至11)
压力范围:高达16bar
标准材质:铝
密封材料:buna-N(丁腈橡胶)
应用范围:压缩空气

【气体接头】

球型单向切断安全接头,应用于各种燃料气体。
标准:集团内部标准(同ANSI Z21.41标准及CSA6.9-M98标准)
接口尺寸:3/8″至1/4″
压力范围:高达305毫米水柱
标准材质:黄铜
密封材料:Viton(氟橡胶)
应用范围:煤气灶、烤箱、移动餐车

【产品系列】 1000/400/500系列 3000/4000/5000/6000系列 P-30/P-40系列 AUTO-FLO 23/24系列
180/280系列 600/700系列 2RL/3RL系列 SAFELINE系列 80系列
10. 380系列
11. G600系列
12. 1900
13. T1300系列

二、双向关断接头

【液压快速接头】

内置标准止回阀和集装式止回阀的快速接头具备流速控制和释放等功能。
标准:集团内部标准
接口尺寸:1/8″至2″
压力范围:高达700bar
标准材质:钢、黄铜、不锈钢
密封材料:Buna-N(丁腈橡胶)、EPDM(乙丙橡胶)和Viton(氟橡胶)
应用范围:任何液压设备
无阀球型锁定液压快速接头,直通式接口设计为在最大流量下的最小压力降提供了可能。
标准:集团内部标准及行业标准
接口尺寸:1/8″至21/2″
压力范围:高达1000bar
标准材质:钢、黄铜、不锈钢
密封材料:Buna-N(丁腈橡胶)、EPDM(乙丙橡胶)、Viton(氟橡胶)、Teflon(特氟纶)和Neoprene(氯丁橡胶)
应用范围:高流速流体输送系统、高压清洗机、化学处理设备、冷却水循环系统
球型锁定双向阀式液压快速接头,适用于即时接驳。
标准:集团内部标准,ISO7241-1标准之A、B系列
接口尺寸:1/8″至21/2″
压力范围:高达1000bar
标准材质:钢、黄铜、不锈钢、铝、塑料
密封材料:Buna-N(丁腈橡胶)、EPDM(乙丙橡胶)、Viton(氟橡胶)、Teflon(特氟纶)和Neoprene(氯丁橡胶)和Kalrez
应用范围:液压、化学、蒸汽、真空、食品、饮料、油和气等
球型锁定、双阀门、平面外形推式快速接头,能够最大程度地减小连接时空气的进入和断开时液体的流失。
标准:集团内部标准,ISO16028
接头尺寸:1/4″至1″
压力范围:高达350bar
标准材质:钢、不锈钢
密封材料:Buna-N(丁腈橡胶)、EPDM(乙丙橡胶)、Viton(氟橡胶)、Kalrez
应用范围:化工和石化行业,食品加工和制药行业,易腐蚀工况及大流量液体应用要求。
螺旋式锁定、双阀门液压接头,适用于超高压及其它特殊工况。
标准:集团内部标准,行业标准
接头尺寸:1/8″至2″
压力范围:高达1100bar
标准材质:钢、不锈钢、铝
密封材料:Buna-N(丁腈橡胶)、EPDM(乙丙橡胶)、Viton(氟橡胶)、Teflon(特氟纶)
应用范围:超高液压设备、建筑业、公用工程、海上油井、震动环境

【产品系列】
1、HK系列(ISO7241-1A)
2、H15000系列(ISO7241-1B)
3、H5000系列
4、FF系列(ISO16028)
5、DB系列
6、W6000系列
7、96翼形系列
8、WA56000/HP3系列
9、UP10高压系列
10、 2HKIG/2HKIL系列

三、直通式接头

【ST系列】
ST系列是一种无阀门接头,用于需要最大流量及最少压降的领域。
应用:ST系列提供的大流量被用于压力清洗装置、蒸汽清洗、液体运输、模具冷却线路及化工。
主体尺寸:1/8”、1/4”、3/8”、1/2”、3/4”、1”、1-1/4”、1-1/2”、2”、2-1/2”
材质:钢、黄铜、不锈钢、塑料
螺纹连接形式:NPT、BSP、坡口连接
工作压力:
钢质接头最大可承受:5,500psi(380bar)
黄铜接头最大可承受:5,200psi(360bar)
不锈钢接头最大可承受:7,500psi(520bar)
塑料接头最大可承受:100psi(8bar)
【产品系列】
1、 ST系列
2、 P2-ST/P3-ST系列
3、 GH系列

四、模具/注塑专用接头

球型锁定、单向或双向切断接头,采用平板设计。

【FLO-TEMP 200/300/500系列】
FLO-TEMP系列可以提供带阀门或无阀门的接头,在注模冷却过程中提供最大流量。有各种各样的软管接头可选择:90度、135度的标准坡口连接。
应用:FLO-TEMP系列用于在注模工业中将冷却管与模具相连。
主体尺寸:1/4”、3/8”、1/2”(直径6至12)
材质:黄铜、钢、不锈钢
螺纹连接形式:NPT、BSP、坡口连接
工作压力:200psi(14bbar)
密封材料:Viton(氟橡胶)
应用范围:注塑模具的冷却和温度调节及其它液压应用

【产品系列】

1、J50000系列
2、J60000系列
3、J70000系列
4、FLO-TEMP200/300/500系列
五、制冷/空调专用接头

【W10000制冷专用接头】

采用干式连接以及HNBR和NERO等特殊密封材料,对冷媒有良好的耐性,拥有众多的配件可以满足现场不同需求。
应用:专门应用于制冷设备以及空调的安装与维护,可以使用在包括R22,R134A,R404A,R410A,R407C,R507等各类冷媒中。
主体尺寸:8mm,12mm,16mm
材质:钢
螺纹连接形式:螺纹连接,焊接,板式连接
工作压力:钢质接头最大承压为1,800psi(125bar)

【产品系列】
1、W10000系列
2、HK系列

六、测漏接头

Quick Seal测漏接头是专门开发的,该系列接头可以提供最快捷、最安全、最完善的连接。任何管道材料,无论英制、美制或公制,Quick
Seal测漏接头都能够提供最完美的密封性能。
适用管径:BSP、NPT以及公制管道
适用介质:几乎适用于所有的通用液体和气体,以及各类制冷剂特种气体
工作温度:-29℃~121℃

七、防火/消防接头

【HKFR系列】

HKFR系列防火/消防安全接头被设计用于危险领域,该系列产品通过并达到API及加拿大EUB的标准,可以在燃烧现场继续维持一段时间,最高耐温700℃,在石油平台的封井器(BOP)上有广泛的应用。

特性:
1、 达到并超过API 16D和EUB 36的标准
2、 通过劳氏船级社认证
3、 可在最高温度700℃场合下工作
4、 口径 3/4”、1/2”和1”
5、 红色套筒标识,清晰明了
6、 标配套筒锁防止误操作
7、 适用于石油平台,狭窄的场合
8、 是世界上第一款专为封井器(BOP)设计的快速接头

八、配件
包括流量传感器,自由角转换接头及各种材质的防尘盖(与快速接头配套使用)。

【FS系列流量传感器】

FS系列流量传感器在软管破裂时保护人员和财产安全。流量传感器用于和压缩空气一起使用。
产品特性:
1、软管破裂时自动切断气流
2、减少软管突然跳动可能引起的伤害及损害
3、故障修正后自动重新设定
4、压力等级为250psid(全尺寸)
5、低压降,所有流量传感器在80%切断流量时的压降大约2psid
6、可以在任何方向运行
7、紧凑型设计、经济、抗干扰
标准材料:黄铜
主体尺寸:1/4”、3/8”、1/2”、3/4”、1”、1-1/2”

【R4000系列单向阀】

R4000系列止回阀用于液压线路。该系列产品坚固可靠,压降小且配有弹性体单向阀密封件,可实现无泄露操作。可选尺寸为1/4”至1/2”
主体材料:铜、钢、不锈钢
产品特性:
1、一体式镀锌钢主体
2、一体式高强度单向阀,在不同操作条件下表现可靠
3、该单向阀配有优质丁腈橡胶密封圈(NBR),确保低压和高压下都无泄露
4、流动时压降小
5、内螺纹NPTF,BSPP连接
6、开启压力:7psi(0.5bar)

【防尘帽和防尘塞】

使用防尘帽或防尘塞能让接头断开时表面清洁,可延长密封件和其他组件的使用寿命。防尘帽能保护公头不受损伤,延长接头使用寿命。
材料:乙烯橡胶、铝、黄铜、钢
【产品系列】
1、FS系列流量传感器
2、R4000系列单向阀
3、防尘帽和防尘塞
4、FLEX-AIR管件
5、200系列气枪

Eaton Hansen Coupling and Gromelle产品目录(下载PDF Catalog):

美国汉森(Hansen)、法国格鲁梅尔(Gromelle)两大品牌的快速联结件产品。
美国Hansen汉森快速接头详细信息目录
一、 单向关断接头
二、 双向关断接头
三、 直通式接头
四、 模具/注塑专用接头
五、 制冷/空调专用接头
六、 Quick Seal Leak Testing and Filling Connectors泄漏测试和加注接头_测漏接头
七、 防火/消防接头
八、 配件
九、流量传感器
十、单向阀

EATON Hansen Gromelle Flat Face Couplings

FF Series: ISO 16028 Interchange Steel
FFCUP Series: ISO 16028 Connect under pressure flat face pulg/male
MLFF Series: ISO16028 Stainless steel flat face/ dry break
MLDB Series: Stainless steel flat face dry break
Eaton Hansen Gromelle Ball-locked Pull-to-Connect Couplings

IA Series ISO 7241/1 A Interchange
HK (Steel) ISO 7241/1B Series Interchange
HK (Brass) ISO 7241/1B Series Interchange
HK (Stainless Steel) ISO 7241/1B Series Interchange
H5000 (Steel) Series: Proprietary Profile
H5000 (Brass) Series: Proprietary Profile
H5000 (Stainless Steel) Series: Proprietary Profile
L7000 (Steel) Series:Full Flow
L7000 (Brass) Series:Full Flow
L7000 (Stainless Steel) Series:Full Flow

Eaton Hansen Check Valves

R4000 (Steel)Series
R4000 (Brass)Series
R4000 (Stainless Steel)Series

Eaton Hansen Gromelle Screw-to-Connect

W6000 (Steel) Series: Heavy Duty Couplings
W6000 (Stainless Steel) Series: Heavy Duty Couplings
W36000 (Steel) Series: Heavy Duty Couplings

Hansen couplings for hydraulic and liquid handling applications:

- HK SERIES – ISO 7241-1 Series B interchange
- HA 15000 SERIES – ISO 7241-1 Series A interchange
- HKFR SERIES – ISO 7241-1 Series B hazardous BOP with Lloyd’s Register
- FF SERIES – ISO 16028 interchange flat face
- 96 SERIES – Wing Nut
- UP10 SERIES – Proprietary 10,000 PSI
- WA 56000/HP3 – Hydraulic Jack
- 2-HKIG & 2-HKIL – proprietary liquid and gas coupling
- DB SERIES – Proprietary Stainless Steel minimum spill flat face
- ST SERIES – Straight Through
- FLO-TEMP SERIES – Injection Molding couplings
- GAS-MATE SERIES – Proprietary Industrial and Fuel Gas Systems couplings
Hansen coupling brand product series for pneumatics:

- CC SERIES
- 1000 SERIES – industrial interchange
- 400 SERIES
- 500 SERIES
- 3000, 4000, 6000, 6000 SERIES – industrial interchange - P-30 & P-40 SERIES
- AUTO-FLO 23 SERIES - industrial, Tru-Flate and ARO 210 interchange
- SAFELINE SERIES – industrial interchange
- 180 & 280 SERIES – proprietary
- 100 SERIES – proprietary
- 600 & 700 SERIES – proprietary
- 2RL & 3RL SERIES – proprietary
- 210 & 310 SERIES – ARO interchange
- MS SERIES – ARO interchange

QUICK-SEAL Leak Testing and Filling Connectors
