丹佛斯动力系统FD83 —— 引领数据中心液冷未来趋势
Danfoss Hansen FD83 quick-disconnect couplings increase efficiency of data center liquid cooling applications
Thursday, December 15, 2022

丹佛斯动力系统团队快速开发的全新两英寸 FD83 快换，成功帮助客户满足其对新数据中心机柜的液冷需求。

2021年，丹佛斯动力系统美国客户联系了丹佛斯团队。该公司需要紧急的技术支持，以满足在高性能计算、深度学习和数据分析等挑战性应用的高端数据中心机柜的新液冷要求。

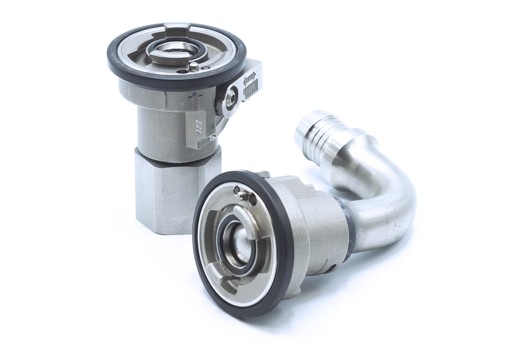

丹佛斯动力系统团队快速开发的全新两英寸 FD83快换接头

挑战：为强大的数据中心服务器，实现可靠高效的液冷。

热管理的高效性对现代数据中心至关重要。组件温度过高会导致运作效率变低、产品寿命缩短。如今，更紧凑、更耗电的系统趋势正在无形中推动机柜内的温度上升，这意味着传统的空气冷却已不能满足当今数据中心的需求。因此，客户选择了液冷——使用具有10倍冷却效果的水/乙二醇混合物。

丹佛斯动力系统现有的FD83快换提供了电子冷却应用所必需的全流量、流体兼容性和安全性。其特别之处在于，该快换接头具备的低压降性能，对于低工作压力情况下的数据中心应用至关重要。而客户新设计的机柜服务器和处理器需要更高的冷却液流速以保持最佳温度，这使得直径为2英寸版本FD83快换成为市场的迫切需求。

快速样件设计——全新的两英寸快换解决方案

丹佛斯动力系统一直以来深耕于数据中心市场，出于对市场的前瞻性，在客户提出需求之前，丹佛斯已经提前开发了两英寸版本的原型图纸，因此才能够针对此次客户提出的更大尺寸FD83快换需求做出快速反应。在客户提出需求之时，丹佛斯动力系统首席工程师Sebastian Groh和工程组组长Joffrey Boutherin迅速召集大家一起审查和重新设计图纸初稿。

在对此次设计概念评估之后，丹佛斯将一英寸FD83快换的一部分设计延用于新的两英寸版本。例如，丹佛斯动力系统的专利安全锁系统能够被用于两英寸版本。仅仅两周时间，丹佛斯动力系统团队就制作了一个3D打印的模型，满足了客户紧迫的交期要求。在整个过程中，团队的工程师还在项目经理的指导下，通过每周的线上会议与客户方保持密切的沟通。

首席工程师Sebastian Groh说：当今，高功率的服务器对解决气候变化建模、疾病预防和深度学习等全球挑战至关重要。虽然一英寸的FD83快换是一种行业标准，但我们开发的更大尺寸的版本可以为这些高功率的服务器提供zui佳液冷解决方案。

为您提供：持续的定制化服务，快速成功的解决方案

丹佛斯在异常紧迫的时间内成功地满足了客户对新快换的设计要求。丹佛斯动力系统团队在2021年2月完成了首批快换，在测试了样件并解决了技术问题后，客户便开始批量采购快换的生产订单，现在客户计划每年将持续选用FD83快换。除了满足更高的冷却需要，两英寸版本的FD83快换提供的低压降，能够确保实现客户新机柜要求的工作压力。

此外，使用FD83快换，让客户能够通过关闭阀门来减少系统停机时间，这使设备能够在不排空整个液体冷却系统的情况下断开管路，进行维护。

此次合作之后，丹佛斯将与客户深入合作，为其开发定制化的一英寸版本FD83快换，以及使用较小尺寸快换的阀组等应用。

来源：丹佛斯动力系统

Danfoss Hansen FD83 quick-disconnect couplings increase efficiency of data center liquid cooling applications
Thursday, December 15, 2022

NORDBORG, Denmark – Danfoss Power Solutions,?a leading global supplier of mobile and industrial hydraulics as well as electric powertrain systems, has launched a portfolio of quick-disconnect couplings for data center liquid cooling applications. Danfoss Hansen FD83 series quick-disconnect couplings, now available in a 2-inch size and additional configurations of the popular 1-inch size, are known globally for their performance, efficiency, and reliability.

With higher flow rates and a lower pressure drop, the new 2-inch coupling improves liquid cooling system efficiency, reducing power consumption and operating costs. In testing, the 2-inch FD83 series coupling reduced pressure drop by 98% compared to standard 2?-inch ball-locking couplings, according to ISO 7241-1 B.

“With more powerful chips, denser racks, and heavier workloads, today’s data centers are running hotter than ever, increasing the demand for larger, more efficient liquid cooling solutions,” said Christian Kuenstel, global product management leader, Connectors, Danfoss Power Solutions. “With our FD83 series and our new 2-inch coupling, in particular, we’ve engineered a full-flow design that enables more customers to benefit from greater liquid cooling performance, efficiency, and cost savings.”

The FD83 series’ turn-to-connect feature enables simpler, faster, and less costly coupling installation. The feature allows connections to be made without the risk of hose torsion or the need for additional adapters, which also prevents leaks due to incorrect assembly. Designed to ensure reliable, leak-free operation and easier maintenance, FD83 couplings feature a patented dual interlock safety mechanism that eliminates the risk of accidental disconnection or spills.

Stainless steel construction and an EPDM rubber seal offer broad fluid compatibility and high corrosion resistance, enabling long life and low maintenance costs in cooling applications using water glycol or other liquids. Alternative seal materials and color-coded bumper seals are also available. A portfolio of end connections enables use in a variety of space configurations. Options include a new sanitary flange terminal end, as well as threaded port and hose barb connectors in various sizes. These broad configuration options enable the coupling to be used in many other fluid transfer applications where safety and low pressure drop are critical.

Featuring identical halves, FD83 couplings require only one part number, enabling customers to simplify stocking and inventory management.

Danfoss Hansen FD83 series quick-disconnect couplings are compliant with PED 2014/68/EU §4.3. They offer 10 bar (150 psi) maximum working pressure and are suitable for operating temperatures between 3°C and 60°C (37°F and 140°F).

To learn more, visit the Danfoss Hansen quick-disconnect couplings webpage.

备注：其它尺寸和连接形式根据市场需求也可以制造。请联系我们 13910962635 ， 15801532751 or info@cnmec.biz 杨经理，李经理咨询。从服务器机箱到冷却分配单元，信德迈公司携丹佛斯提供全方位的优质流体输送产品组合，可满足您所有的数据中心冷却系统技术需求。 与信德迈公司携手合作，轻松获得一站式解决方案！

从主供液端到各类机架，丹佛斯快速接头可帮助优化冷却回路。丹佛斯技术能确保您回路的最佳密封性。平面快速接头令整个连接和断开过程安全无滴漏，冷却液和电子装置之间的连接系统可以提高整体设备性能。如今，在数据中心领域，绿色、低碳已成为未来发展的关键词，丹佛斯将持续以安全、高效的连接赋能液冷数据中心绿色降碳，促进双向可持续发展。从服务器机箱到冷却分配单元，信德迈公司携丹佛斯提供全方位的优质流体输送产品组合，可满足您所有的冷却系统技术需求。

与信德迈公司携手合作，轻松获得一站式解决方案！
