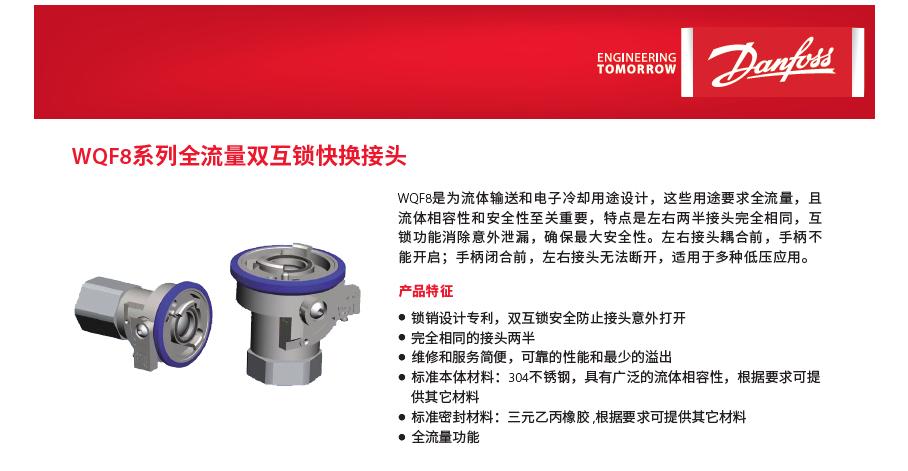

丹佛斯WQF8系列全流量双互锁快换接头 互锁球阀

WQF8是为流体输送和电子冷却用途设计,这些用途要求全流量,且流体相容性和安全性至关重要,特点是左右两半接头完全相同,互锁功能消除意外泄漏,确保最大安全性。左右接头耦合前,手柄不能开启;手柄闭合前,左右接头无法断开,适用于多种低压应用。

丹佛斯动力系统WQF8 系列全流量双互锁快换接头 互锁球阀 数据中心主流路液冷接头
丹佛斯动力系统WQF系列全流量液冷快换 互锁球阀



产品特征

- 锁销设计专利,双互锁安全防止接头意外打开
- 完全相同的接头两半
- 维修和服务简便,可靠的性能和最少的溢出
- 标准本体材料:304不锈钢,具有广泛的流体相容性,根据要求可提供其它材料
- 标准密封材料:三元乙丙橡胶,根据要求可提供其它材料
- 全流量功能

性能参 数 最高工作压 力 最低爆破压 力

接头规

连接后



断开



连接后



断开



额定流量



流体损失

in

(bar)

(psi)

(bar)

(psi)

(bar)

(psi)

(bar)

(psi)

(lpm)

(gpm)

cc.max

1

10

150

10

150

20

300

20

300

175

46

5.0





尺寸及订货型号

零件号 本体规格 端口规格 螺纹 类型 图形 A(mm) B(mm) 六方(mm)
WQF8-16-N16FSR 1 1 1 X 11.5 NPT内螺纹 A 95 71.6 41
WQF8-12-N16FSR 1 3/4 3/4 X 14 NPT内螺纹 A 70 71.6 41
WQF8-16-016FSR 1 1 - 1'' hose B 84 71.6

注:订货号为单件





注:订货号为单件



用途和市场

- 电子器件液体冷却
- 热管理系统
- 工业流体输送

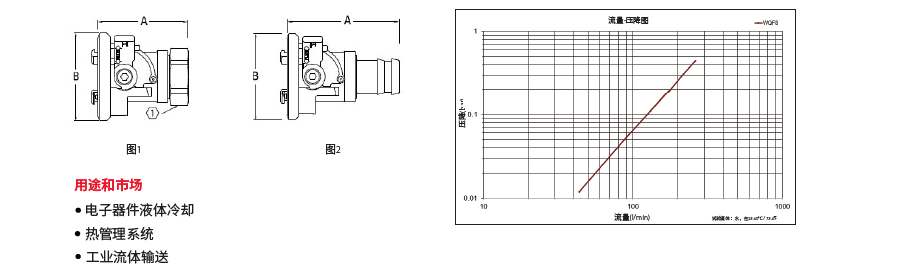

尺寸
零件号 本体规格 端口规格 螺纹 类型 图形 A(mm) B(mm) 六方(mm)
WQF8-16-N16FSR 1 1 1X11.5 NPT 内螺纹 A 95 71.6 41
WQF8-12-N16FSR 1 3/4 3/4X14 NPT 内螺纹 A 70 71.6 41
WQF8-16-016FSR 1 1 - 1"HOSE B 84 71.6 -
注:订货号为单件
零件号 本体规格 端口规格 螺纹 类型 图形 A(mm) B(mm) 六方(mm)
WQF8-16-N16FSR 1 1 1X11.5 NPT 内螺纹 A 95 71.6 41
WQF8-12-N16FSR 1 3/4 3/4X14 NPT 内螺纹 A 70 71.6 41
WQF8-16-016FSR 1 1 - 1"HOSE B 84 71.6

订货型号

FD83-2052-16-16; 1 1 1-11-1/2 Female NPT
FD83-2052-12-16; 1 3/4 3/4-14 Female NPT
FD83-2046-16-16; 1 1 NA 1” Hose Barb 宝塔连接
WQF8-16-N16FSR
WQF8-12-N16FSR
WQF8-16-016FSR
FD83-2046-16-16
FD83-2052-16-16
FD83-2092-16-16
FD83-2046-16-16
