EATON Hasen 2HKIG / 2HKIL series 快速接头
Eaton伊顿 HANSEN 2-HKIG和2-HKIL不锈钢气动快速接头
PDF资料下载

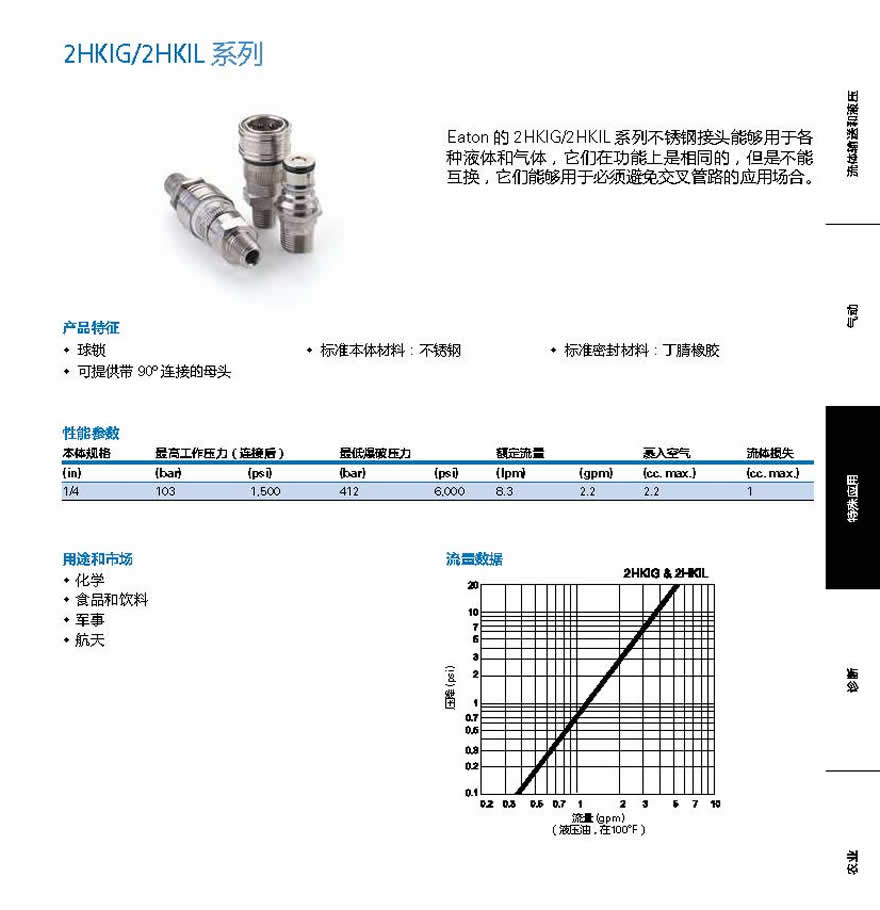

Hasen 2HKIG / 2HKIL series系列不锈钢快速接头用于处理各种流体和气体。他们的功能完全相同，但是不能互换使用。他们可用于需要避免管线误插的领域。Eaton的 2HKIG/2HKIL系列不锈钢接头能够用于各种液体和气体，它们在功能上是相同的，但是不能互换，它们能够用于必须避免交叉管路的应用场合。 Eaton's 2HKIG/2HKIL Series stainless steel couplings can be used with various liquids and gases. They are functionally identical, but do not interchange. They can be used where it is necessary to avoid crossing lines.

Hasen 2HKIG / 2HKIL series不锈钢气动快速接头

特点和优势

- 金属球形锁
- 手动连接，
- 不可互换使用
- 主体尺寸1/4''
- 全不锈钢结构
- 母头可提供90度右弯接口


标准材质
- 不锈钢主体、单向阀和套筒
- 不锈钢弹簧、钢球和扣环
- 丁晴橡胶密封圈NBR
- 母头识别环
2HKIG 白色塑料
2HKIL 黑色塑料

选件 密封件：特氟龙 氟橡胶 三元乙丙橡胶
配件 防尘塞和防尘帽

用途和市场

- 化学
- 食品和饮料
- 军事
- 航天

Eaton伊顿 HANSEN 2-HKIG快速接头
Hansen 2HKIG/2HKIL series non-interchange couplings

Series 2-HKIG	Hansen
Coupling Category
Two-Way Couplings
Sockets Plugs Male End Connections Part No. Thread Dimensions Part No. Thread Dimensions Size A B HEX Steel Size C D HEX 2-HIG10 1/8-27 NPTF 2.18 1.06 0.81 2-KIG-F15 1/4-18 NPTF 1.98 1.01 0.69 2-HIG15 1/4-18 NPTF 2.31 1.06 0.81 2-KIG-F20 3/8-18 NPTF 1.98 1.01 0.69 2-HIG20 3/8-18 NPTF 2.31 1.06 0.81           2-HIG720 7/16-20* 2.27 1.06 0.81           2-HIG-LLRA720 7/16-20* 2.09 1.06           Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Size A B HEX Steel Size C D HEX 2-HIG11 1/8-27 NPTF 2.18 1.06 0.81 2-KIG-F16 1/4-18 NPTF 1.84 1.01 0.69 2-HIG16 1/4-18 NPTF 2.26 1.06 0.81 2-KIG-F720 7/16-20* 1.61 1.01 0.69           2-KIG-F 9/16-18 1.17 1.01 0.88 * 1/4" SAE Flare Right-Angle End Connection All dimensions in inches.

EATON HANSEN Series 2-HKIL

Description		Photograph
1/4in. Nominal
Coupling Category	Manufacturer
Two-Way Couplings	Hansen
Sockets Plugs Male End Connections Part.No. Thread Dimensions Part.No. Thread Dimensions Size A B HEX Steel Size C D HEX 2-HIL10 1/8-27 NPTF 2.18 1.06 0.81 2-KIL-F15 1/4-18 NPTF 1.98 1.01 0.69 2-HIL15 1/4-18 NPTF 2.31 1.06 0.81 2-KIL-F20 3/8-18 NPTF 1.98 1.01 0.69 2-HIL20 3/8-18 NPTF 2.31 1.06 0.81           2-HIL720 7/16-20* 2.27 1.06 0.81           2-HIL-LLRA720 7/16-20* 2.09 1.06 —           Female End Connections Part.No. Thread Dimensions Part.No. Thread Dimensions Size A B HEX Steel Size C D HEX 2-HIL11 1/8-27 NPTF 2.18 1.06 0.81 2-KIL-F16 1/4-18 NPTF 1.84 1.01 0.69 2-HIL16 1/4-18 NPTF 2.26 1.06 0.81 2-KIL-F720 7/16-20* 1.61 1.01 0.69           2-KIL-F 5/8-18 1.17 1.01 0.88 * 1/4" SAE Flare Right-Angle End Connection All dimensions in inches.

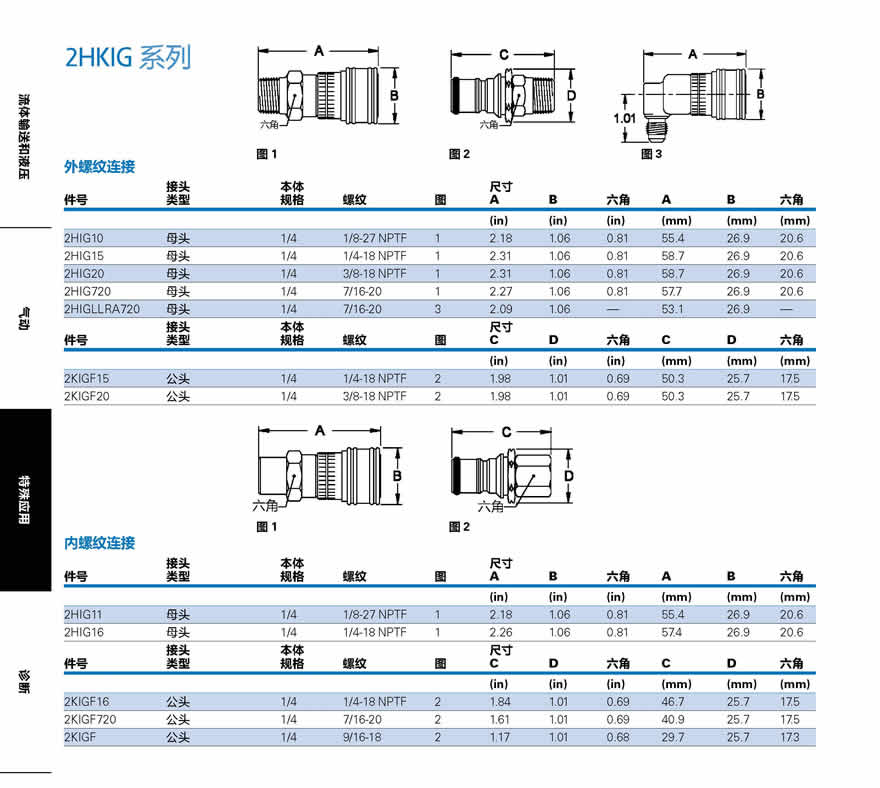

接头 本体 尺寸
件号 类型 规格 螺纹 图 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
2HIG10 母头 1/4 1/8-27 NPTF 1 2.18 1.06 0.81 55.4 26.9 20.6
2HIG15 母头 1/4 1/4-18 NPTF 1 2.31 1.06 0.81 58.7 26.9 20.6
2HIG20 母头 1/4 3/8-18 NPTF 1 2.31 1.06 0.81 58.7 26.9 20.6
2HIG720 母头 1/4 7/16-20 1 2.27 1.06 0.81 57.7 26.9 20.6
2HIGLLRA720 母头 1/4 7/16-20 3 2.09 1.06 — 53.1 26.9 —
件号 接头类型 本体规格 螺纹 图 尺寸 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
2KIGF15 2KIGF20 内螺纹连接件号 公头 公头 接头类型 1/4 1/4 本体规格图 1 1/4-18 NPTF 3/8-18 NPTF 螺纹 2 2 图图 2 1.98 1.98 尺寸 A 1.01 1.01 B 0.69 0.69 六角 50.3 50.3 A 25.7 25.7 B 17.5 17.5六角

(in) (in) (in) (mm) (mm) (mm)
2HIG11 母头 1/4 1/8-27 NPTF 1 2.18 1.06 0.81 55.4 26.9 20.6
2HIG16 母头 1/4 1/4-18 NPTF 1 2.26 1.06 0.81 57.4 26.9 20.6
件号 接头类型 本体规格 螺纹 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
2KIGF16 公头 1/4 1/4-18 NPTF 2 1.84 1.01 0.69 46.7 25.7 17.5
2KIGF720 公头 1/4 7/16-20 2 1.61 1.01 0.69 40.9 25.7 17.5
2KIGF 公头 1/4 9/16-18 2 1.17 1.01 0.68 29.7 25.7 17.3

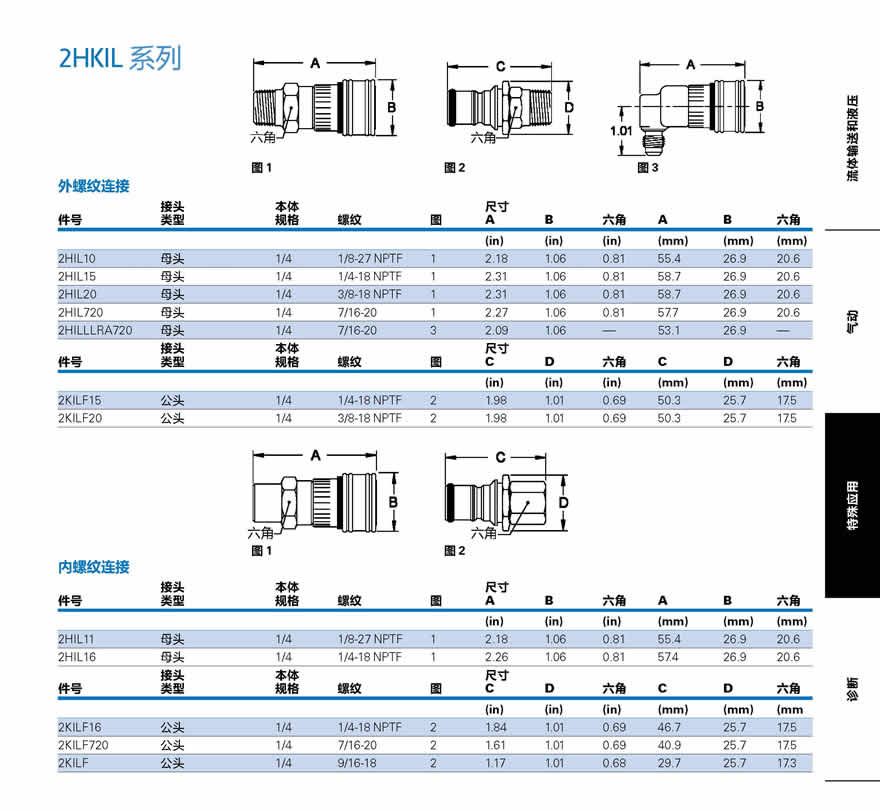

2HKIL 系列

图 1图 2图 3
外螺纹连接
接头 本体 尺寸
件号 类型 规格 螺纹 图 A B 六角 A B 六角
(in) (in) (in) (mm) (mm) (mm)
2HIL10 母头 1/4 1/8-27 NPTF 1 2.18 1.06 0.81 55.4 26.9 20.6
2HIL15 母头 1/4 1/4-18 NPTF 1 2.31 1.06 0.81 58.7 26.9 20.6
2HIL20 母头 1/4 3/8-18 NPTF 1 2.31 1.06 0.81 58.7 26.9 20.6
2HIL720 母头 1/4 7/16-20 1 2.27 1.06 0.81 57.7 26.9 20.6
2HILLLRA720 母头 1/4 7/16-20 3 2.09 1.06 — 53.1 26.9 —
接头 本体 尺寸
件号 类型 规格 螺纹 图 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
2KILF15 2KILF20 内螺纹连接件号 公头 公头 接头类型 1/4 1/4 本体规格图 1 1/4-18 NPTF 3/8-18 NPTF 螺纹 2 2 图图 2 1.98 1.98 尺寸 A 1.01 1.01 B 0.69 0.69 六角 50.3 50.3 A 25.7 25.7 B 17.5 17.5六角

(in) (in) (in) (mm) (mm) (mm)
2HIL11 母头 1/4 1/8-27 NPTF 1 2.18 1.06 0.81 55.4 26.9 20.6
2HIL16 母头 1/4 1/4-18 NPTF 1 2.26 1.06 0.81 57.4 26.9 20.6
接头 本体 尺寸
件号 类型 规格 螺纹 图 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm
2KILF16 公头 1/4 1/4-18 NPTF 2 1.84 1.01 0.69 46.7 25.7 17.5
2KILF720 公头 1/4 7/16-20 2 1.61 1.01 0.69 40.9 25.7 17.5
2KILF 公头 1/4 9/16-18 2 1.17 1.01 0.68 29.7 25.7 17.3
