Hansen 2RL/3RL series ring lock couplings couplings with compressed air

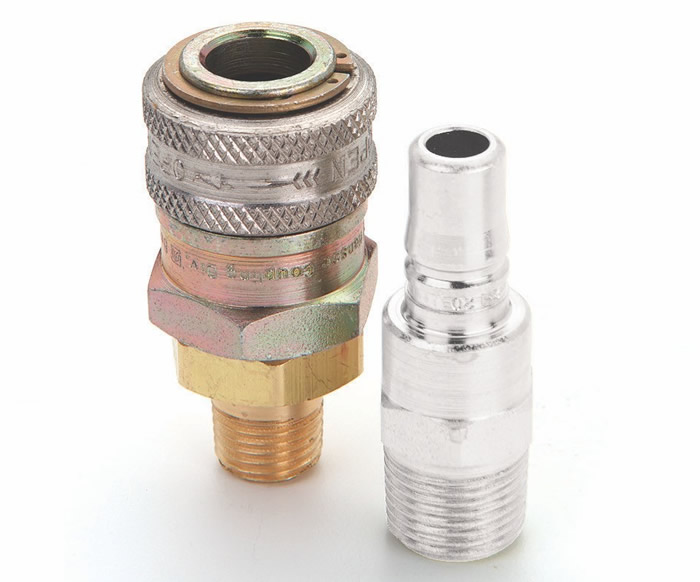

环形锁快速连接接头具有一个独特的连接方式，被汉森HANSEN设计用于处理压缩空气。主体尺寸为1/4''和3/8''。Eaton 的 2RL/3RL 环锁系列快换气动接头具有 Eaton 设计用于压缩空气使用的独特的互换。

Hansen 2RL/3RL series ring lock couplings couplings with compressed air
Hansen 2RL & 3RL系列快速接头
PDF资料下载

特点和优势：
- 大流量
- 2RL与大多数3/8''接头流量相当
- 3RL与大多数1/2''的接头流量相当
- 环形锁
- 快插式连接
- 当软管拖在地上的时候不会断开
- 锁紧套筒需要旋转20度断开
-气体材质的密封圈可供选择。

标准材质：

母头
- 镀锌钢主体
- 黄铜母头末端
- 镀镍钢套筒
- 镀锌钢单向阀
- 丁晴橡胶密封圈 NBR
- 不锈钢弹簧
- 镀锌钢环形锁

公头
- 镀锌钢

配件 防尘塞和防尘帽

用途和市场

- 船厂
- 一般气动
- 矿山
- 海洋

Hansen 2RL/3RL series ring lock couplings couplings with compressed air

Series 3RL - Sockets	Hansen
Coupling Category
One-Way Couplings

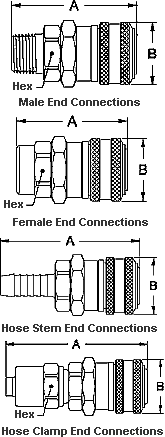

Male End Connections Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Size A B HEX Size A B HEX 3-R15 1/4-18 NPTF 2.34 1.31 1.00 3-R16 1/4-18 NPTF 2.29 1.31 1.00 3-R20 3/8-18 NPTF 2.35 1.31 1.00 3-R21 3/8-18 NPTF 2.35 1.31 1.00 3-R25 1/2-14 NPTF 2.54 1.31 1.00 3-R26 1/2-14 NPTF 2.63 1.31 1.00 3-R30 3/4-14 NPTF 2.54 1.31 1.06 3-R31A 3/4-14 NPTF 2.66 1.31 1.19 Hose Stem End Connections Hose Clamp End Connections Part No. Hose I.D. Dimensions Part No. Hose Dimensions A B I.D. O.D. A B HEX 3-R17 1/4" 2.82 1.31 3-R23D5 3/8" 9/16" 3.06 1.31 0.69 3-R195 5/16" 2.85 1.31 3-R23D7 3/8" 5/8" 3.06 1.31 0.75 3-R22 3/8" 2.89 1.31 3-R23D9 3/8" 11/16" 3.06 1.31 0.81 3-R27 1/2" 2.81 1.31 3-R23D11 3/8" 3/4" 3.06 1.31 0.88 3-R32 3/4" 3.66 1.31 3-R23D13 3/8" 13/16" 3.06 1.31 0.94         3-R23D15 3/8" 7/8" 3.06 1.31 1.00         3-R28P13 1/2" 13/16" 3.66 1.31 0.94         3-R28P15 1/2" 7/8" 3.66 1.31 1.00         3-R28P17 1/2" 15/16" 3.66 1.31 1.06         3-R28P19 1/2" 1" 3.66 1.31 1.13         3-R33R23 3/4" 1-1/8" 3.79 1.31 1.25         3-R33R25 3/4" 1-3/16" 3.79 1.31 1.31         3-R33R27 3/4" 1-1/4" 3.79 1.31 1.38 With Bleeder Ball Check Reduces hose whip when disconnecting. All dimensions in inches.

Series 3RL - Plugs	Hansen
Coupling Category
One-Way Couplings

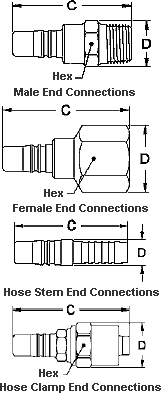

Male End Connections Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Steel Size C D HEX Steel Size C D HEX 3-L10 1/8-27 NPTF 1.54 0.72 0.63 3-L16 1/4-18 NPTF 1.48 0.79 0.69 3-L15 1/4-18 NPTF 1.7 0.72 0.63 3-L16G 1/4-18 NPTF 2.39 0.98 0.88 3-L15G 1/4-18 NPTF 2.64 0.98 0.88 3-L21 3/8-18 NPTF 1.63 0.94 0.81 3-L20 3/8-18 NPTF 1.76 0.79 0.69 3-L21G 3/8-18 NPTF 2.64 0.98 0.88 3-L20G 3/8-18 NPTF 2.64 0.98 0.88 3-L26 1/2-14 NPTF 2.25 1.15 1.00 3-L25 1/2-14 NPTF 2.31 1.01 0.88 3-L26G 1/2-14 NPTF 2.91 0.98 0.88 3-L25G 1/2-14 NPTF 2.83 0.98 0.88 3-L31 3/4-14 NPTF 2.25 1.37 1.19 3-L30 3/4-14 NPTF 2.38 1.23 1.06           3-L30G 3/4-14 NPTF 2.88 1.19 1.06           Hose Stem End Connections Hose Clamp End Connections Part No. Hose I.D. Dimensions Part No. Hose Dimensions Steel C D Steel I.D. O.D. C D HEX 3-L17 1/4" 2.16 0.63 3-L23D5 3/8" 9/16" 2.45 0.77 0.69 3-L195 5/16" 2.16 0.63 3-L23D7 3/8" 5/8" 2.45 0.84 0.75 3-L195G 5/16" 3.11 0.98 3-L23D9 3/8" 11/16" 2.45 0.91 0.81 3-L22 3/8" 2.16 0.75 3-L23D11 3/8" 3/4" 2.45 0.98 0.88 3-L22G 3/8" 3.11 0.98 3-L23D13 3/8" 13/16" 2.45 1.05 0.94 3-L27 1/2" 2.16 0.81 3-L23D15 3/8" 7/8" 2.45 1.12 1.00 3-L27G 1/2" 3.11 0.98 3-L28P13 1/2" 13/16" 3.14 1.05 0.94 3-L32 3/4" 3.13 1.00 3-L28P15 1/2" 7/8" 3.14 1.12 1.00 3-L32G 3/4" 3.96 0.98 3-L28P17 1/2" 15/16" 3.14 1.19 1.06         3-L28P19 1/2" 1" 3.14 1.26 1.13         3-L33R23 3/4" 1-1/8" 3.56 1.40 1.25         3-L33R25 3/4" 1-3/16" 3.56 1.47 1.31         3-L33R27 3/4" 1-1/4" 3.56 1.54 1.38 With Bleeder Ball Check Reduces hose whip when disconnecting. All dimensions in inches.

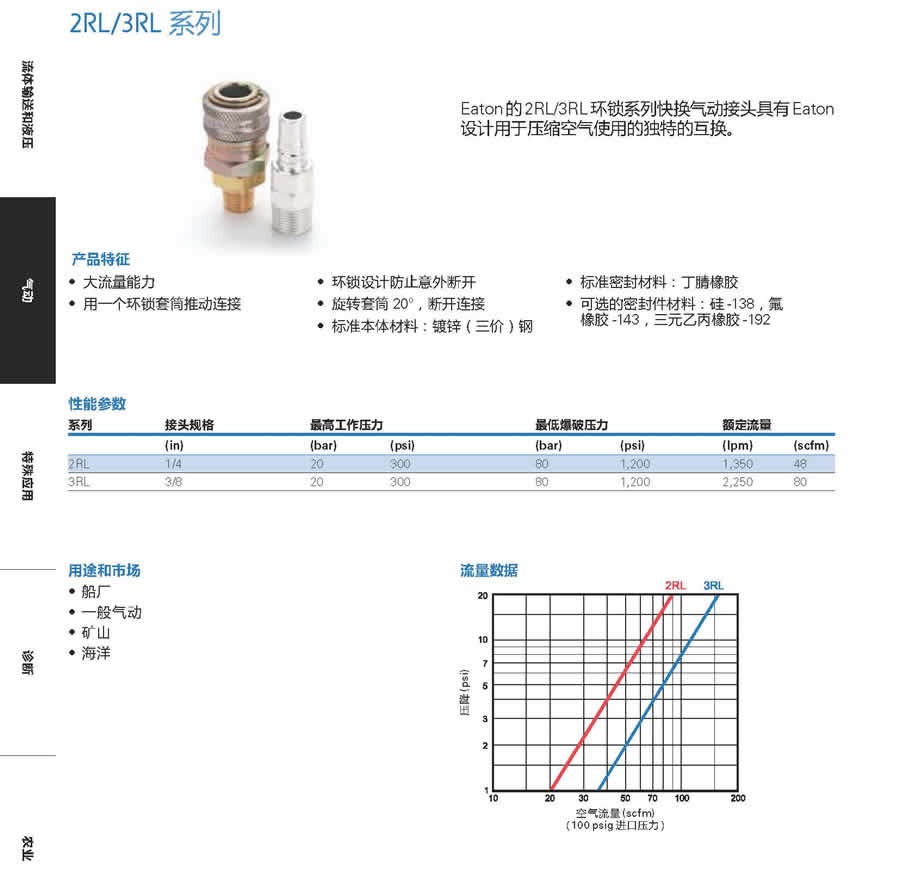

2RL/3RL 系列

Eaton 的 2RL/3RL 环锁系列快换气动接头具有 Eaton 设计用于压缩空气使用的独特的互换。

产品特征
- 大流量能力
- 环锁设计防止意外断开
- 标准密封材料：丁腈橡胶
- 用一个环锁套筒推动连接
- 旋转套筒 20o，断开连接
- 可选的密封件材料：硅 -138，氟

- 标准本体材料：镀锌（三价）钢 橡胶 -143，三元乙丙橡胶 -192

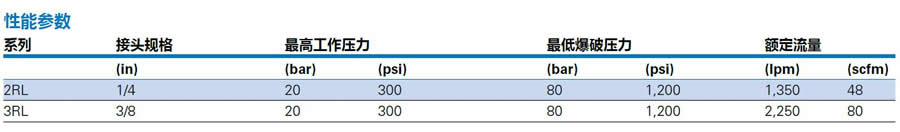

性能参数
系列接头规格最高工作压力最低爆破压力额定流量
(in) (bar) (psi) (bar) (psi) (lpm) (scfm)
2RL 1/4 20 300 80 1,200 1,350 48
3RL 3/8 20 300 80 1,200 2,250 80

用途和市场 流量数据
- 船厂
- 一般气动
- 矿山
- 海洋

空气流量 (scfm)（100 psig 进口压力）

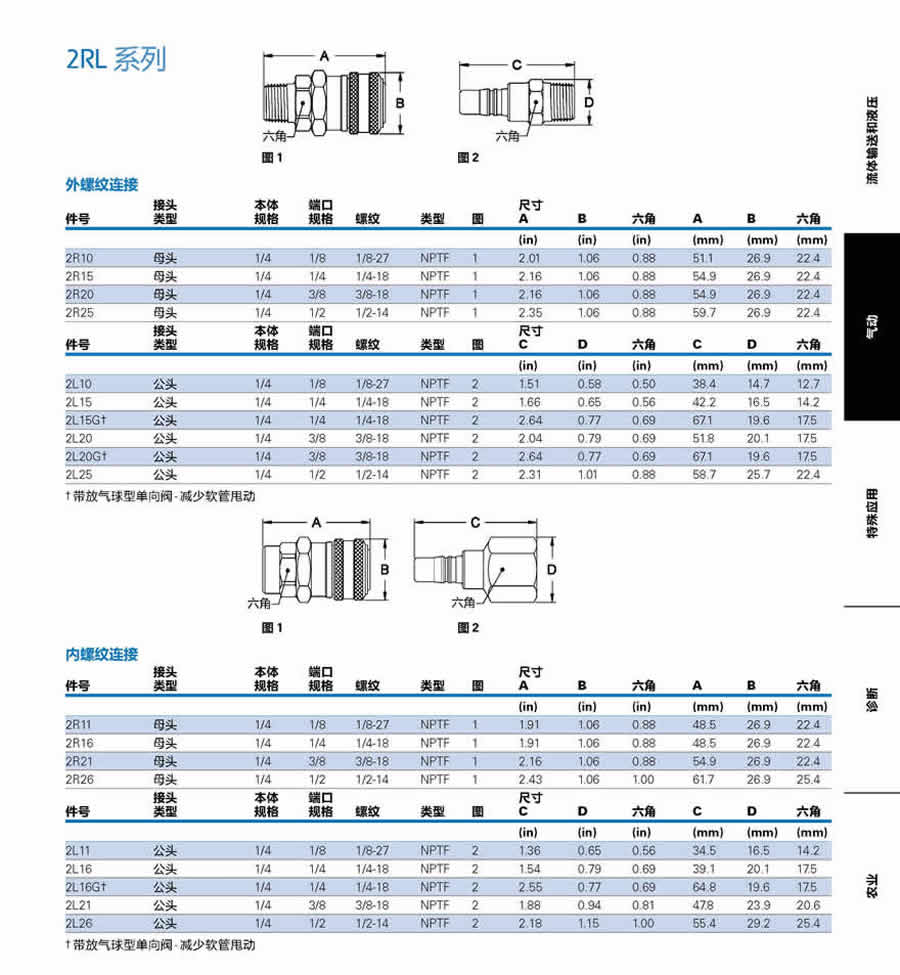

2RL 系列

外螺纹连接接头本体件号类型规格图 1 端口规格 螺纹 类型 尺寸图 A B 六角 A B 六角图 2
(in) (in) (in) (mm) (mm) (mm)
2R10 母头 1/4 1/8 1/8-27 NPTF 1 2.01 1.06 0.88 51.1 26.9 22.4
2R15 母头 1/4 1/4 1/4-18 NPTF 1 2.16 1.06 0.88 54.9 26.9 22.4
2R20 母头 1/4 3/8 3/8-18 NPTF 1 2.16 1.06 0.88 54.9 26.9 22.4
2R25 母头 1/4 1/2 1/2-14 NPTF 1 2.35 1.06 0.88 59.7 26.9 22.4
接头本体件号类型规格 端口规格 螺纹 类型 尺寸图 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
2L10 公头 1/4 1/8 1/8-27 NPTF 2 1.51 0.58 0.50 38.4 14.7 12.7
2L15 公头 1/4 1/4 1/4-18 NPTF 2 1.66 0.65 0.56 42.2 16.5 14.2
2L15G. 公头 1/4 1/4 1/4-18 NPTF 2 2.64 0.77 0.69 67.1 19.6 17.5
2L20 公头 1/4 3/8 3/8-18 NPTF 2 2.04 0.79 0.69 51.8 20.1 17.5
2L20G. 公头 1/4 3/8 3/8-18 NPTF 2 2.64 0.77 0.69 67.1 19.6 17.5

2L25 公头 1/4 .带放气球型单向阀 -减少软管甩动内螺纹连接接头本体件号类型规格图 1 1/2 端口规格 1/2-14 螺纹 NPTF 2 类型图图 2 2.31 尺寸 A 1.01 B 0.88 六角 58.7 A 25.7 B 22.4 六角

(in) (in) (in) (mm) (mm) (mm)
2R11 母头 1/4 1/8 1/8-27 NPTF 1 1.91 1.06 0.88 48.5 26.9 22.4
2R16 母头 1/4 1/4 1/4-18 NPTF 1 1.91 1.06 0.88 48.5 26.9 22.4
2R21 母头 1/4 3/8 3/8-18 NPTF 1 2.16 1.06 0.88 54.9 26.9 22.4
2R26 母头 1/4 1/2 1/2-14 NPTF 1 2.43 1.06 1.00 61.7 26.9 25.4
件号 接头类型 本体规格 端口规格 螺纹 类型 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
2L11 公头 1/4 1/8 1/8-27 NPTF 2 1.36 0.65 0.56 34.5 16.5 14.2
2L16 公头 1/4 1/4 1/4-18 NPTF 2 1.54 0.79 0.69 39.1 20.1 17.5
2L16G.公头 1/4 1/4 1/4-18 NPTF 2 2.55 0.77 0.69 64.8 19.6 17.5
2L21 公头 1/4 3/8 3/8-18 NPTF 2 1.88 0.94 0.81 47.8 23.9 20.6
2L26 公头 1/4 1/2 1/2-14 NPTF 2 2.18 1.15 1.00 55.4 29.2 25.4

.带放气球型单向阀 -减少软管甩动

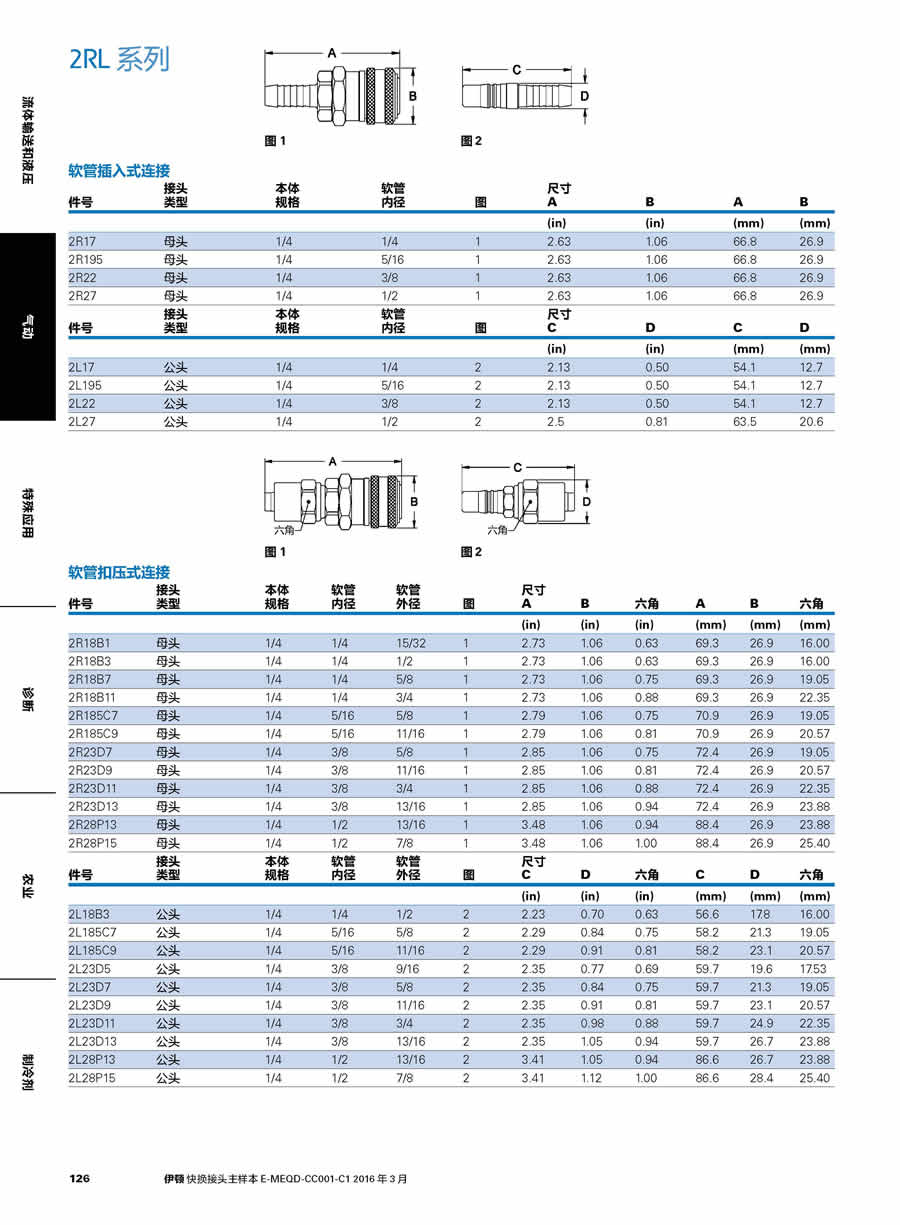

2RL 系列

软管插入式连接接头件号类型 本体规格 软管内径 图 尺寸A B A B
(in) (in) (mm) (mm)
2R17 母头 1/4 1/4 1 2.63 1.06 66.8 26.9
2R195 母头 1/4 5/16 1 2.63 1.06 66.8 26.9
2R22 母头 1/4 3/8 1 2.63 1.06 66.8 26.9
2R27 母头 1/4 1/2 1 2.63 1.06 66.8 26.9
件号 接头类型 本体规格 软管内径 图 尺寸C D C D

图 1图 2
(in) (in) (mm) (mm)
2L17 公头 1/4 1/4 2 2.13 0.50 54.1 12.7
2L195 公头 1/4 5/16 2 2.13 0.50 54.1 12.7
2L22 公头 1/4 3/8 2 2.13 0.50 54.1 12.7

2L27 公头 软管扣压式连接接头件号类型 1/4 本体规格图 1 软管内径 1/2 软管外径 2 图图 2 2.5 尺寸 A B 0.81 六角 A 63.5 B 20.6六角

(in) (in) (in) (mm) (mm) (mm)
2R18B1 母头 1/4 1/4 15/32 1 2.73 1.06 0.63 69.3 26.9 16.00
2R18B3 母头 1/4 1/4 1/2 1 2.73 1.06 0.63 69.3 26.9 16.00
2R18B7 母头 1/4 1/4 5/8 1 2.73 1.06 0.75 69.3 26.9 19.05
2R18B11 母头 1/4 1/4 3/4 1 2.73 1.06 0.88 69.3 26.9 22.35
2R185C7 母头 1/4 5/16 5/8 1 2.79 1.06 0.75 70.9 26.9 19.05
2R185C9 母头 1/4 5/16 11/16 1 2.79 1.06 0.81 70.9 26.9 20.57
2R23D7 母头 1/4 3/8 5/8 1 2.85 1.06 0.75 72.4 26.9 19.05
2R23D9 母头 1/4 3/8 11/16 1 2.85 1.06 0.81 72.4 26.9 20.57
2R23D11 母头 1/4 3/8 3/4 1 2.85 1.06 0.88 72.4 26.9 22.35
2R23D13 母头 1/4 3/8 13/16 1 2.85 1.06 0.94 72.4 26.9 23.88
2R28P13 母头 1/4 1/2 13/16 1 3.48 1.06 0.94 88.4 26.9 23.88
2R28P15 母头 1/4 1/2 7/8 1 3.48 1.06 1.00 88.4 26.9 25.40
件号 接头类型 本体规格 软管内径 软管外径 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
2L18B3 公头 1/4 1/4 1/2 2 2.23 0.70 0.63 56.6 17.8 16.00
2L185C7 公头 1/4 5/16 5/8 2 2.29 0.84 0.75 58.2 21.3 19.05
2L185C9 公头 1/4 5/16 11/16 2 2.29 0.91 0.81 58.2 23.1 20.57
2L23D5 公头 1/4 3/8 9/16 2 2.35 0.77 0.69 59.7 19.6 17.53
2L23D7 公头 1/4 3/8 5/8 2 2.35 0.84 0.75 59.7 21.3 19.05
2L23D9 公头 1/4 3/8 11/16 2 2.35 0.91 0.81 59.7 23.1 20.57
2L23D11 公头 1/4 3/8 3/4 2 2.35 0.98 0.88 59.7 24.9 22.35
2L23D13 公头 1/4 3/8 13/16 2 2.35 1.05 0.94 59.7 26.7 23.88
2L28P13 公头 1/4 1/2 13/16 2 3.41 1.05 0.94 86.6 26.7 23.88
2L28P15 公头 1/4 1/2 7/8 2 3.41 1.12 1.00 86.6 28.4 25.40

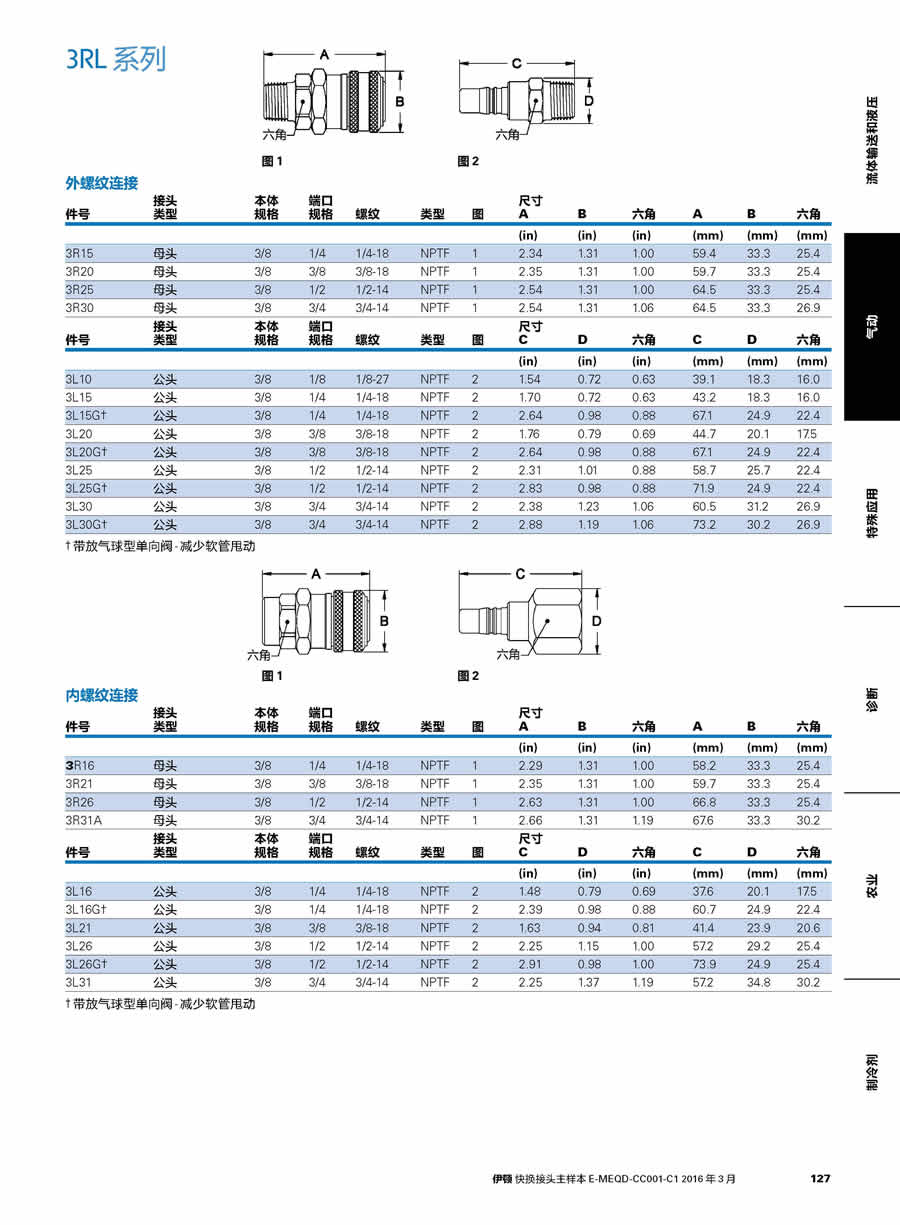

3RL 系列

外螺纹连接接头本体件号类型规格图 1 端口规格 螺纹 类型 尺寸图 A B 六角 A B 六角图 2
(in) (in) (in) (mm) (mm) (mm)
3R15 母头 3/8 1/4 1/4-18 NPTF 1 2.34 1.31 1.00 59.4 33.3 25.4
3R20 母头 3/8 3/8 3/8-18 NPTF 1 2.35 1.31 1.00 59.7 33.3 25.4
3R25 母头 3/8 1/2 1/2-14 NPTF 1 2.54 1.31 1.00 64.5 33.3 25.4
3R30 母头 3/8 3/4 3/4-14 NPTF 1 2.54 1.31 1.06 64.5 33.3 26.9
接头本体件号类型规格 端口规格 螺纹 类型 尺寸图 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
3L10 公头 3/8 1/8 1/8-27 NPTF 2 1.54 0.72 0.63 39.1 18.3 16.0
3L15 公头 3/8 1/4 1/4-18 NPTF 2 1.70 0.72 0.63 43.2 18.3 16.0
3L15G. 公头 3/8 1/4 1/4-18 NPTF 2 2.64 0.98 0.88 67.1 24.9 22.4
3L20 公头 3/8 3/8 3/8-18 NPTF 2 1.76 0.79 0.69 44.7 20.1 17.5
3L20G. 公头 3/8 3/8 3/8-18 NPTF 2 2.64 0.98 0.88 67.1 24.9 22.4
3L25 公头 3/8 1/2 1/2-14 NPTF 2 2.31 1.01 0.88 58.7 25.7 22.4
3L25G. 公头 3/8 1/2 1/2-14 NPTF 2 2.83 0.98 0.88 71.9 24.9 22.4
3L30 公头 3/8 3/4 3/4-14 NPTF 2 2.38 1.23 1.06 60.5 31.2 26.9
3L30G. 公头 3/8 3/4 3/4-14 NPTF 2 2.88 1.19 1.06 73.2 30.2 26.9

.带放气球型单向阀 -减少软管甩动内螺纹连接接头本体件号类型规格图 1 端口规格 螺纹 类型图图 2 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
3R16 母头 3/8 1/4 1/4-18 NPTF 1 2.29 1.31 1.00 58.2 33.3 25.4
3R21 母头 3/8 3/8 3/8-18 NPTF 1 2.35 1.31 1.00 59.7 33.3 25.4
3R26 母头 3/8 1/2 1/2-14 NPTF 1 2.63 1.31 1.00 66.8 33.3 25.4
3R31A 母头 3/8 3/4 3/4-14 NPTF 1 2.66 1.31 1.19 67.6 33.3 30.2
件号 接头类型 本体规格 端口规格 螺纹 类型 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
3L16 公头 3/8 1/4 1/4-18 NPTF 2 1.48 0.79 0.69 37.6 20.1 17.5
3L16G.公头 3/8 1/4 1/4-18 NPTF 2 2.39 0.98 0.88 60.7 24.9 22.4
3L21 公头 3/8 3/8 3/8-18 NPTF 2 1.63 0.94 0.81 41.4 23.9 20.6
3L26 公头 3/8 1/2 1/2-14 NPTF 2 2.25 1.15 1.00 57.2 29.2 25.4
3L26G.公头 3/8 1/2 1/2-14 NPTF 2 2.91 0.98 1.00 73.9 24.9 25.4
3L31 公头 3/8 3/4 3/4-14 NPTF 2 2.25 1.37 1.19 57.2 34.8 30.2

.带放气球型单向阀 -减少软管甩动

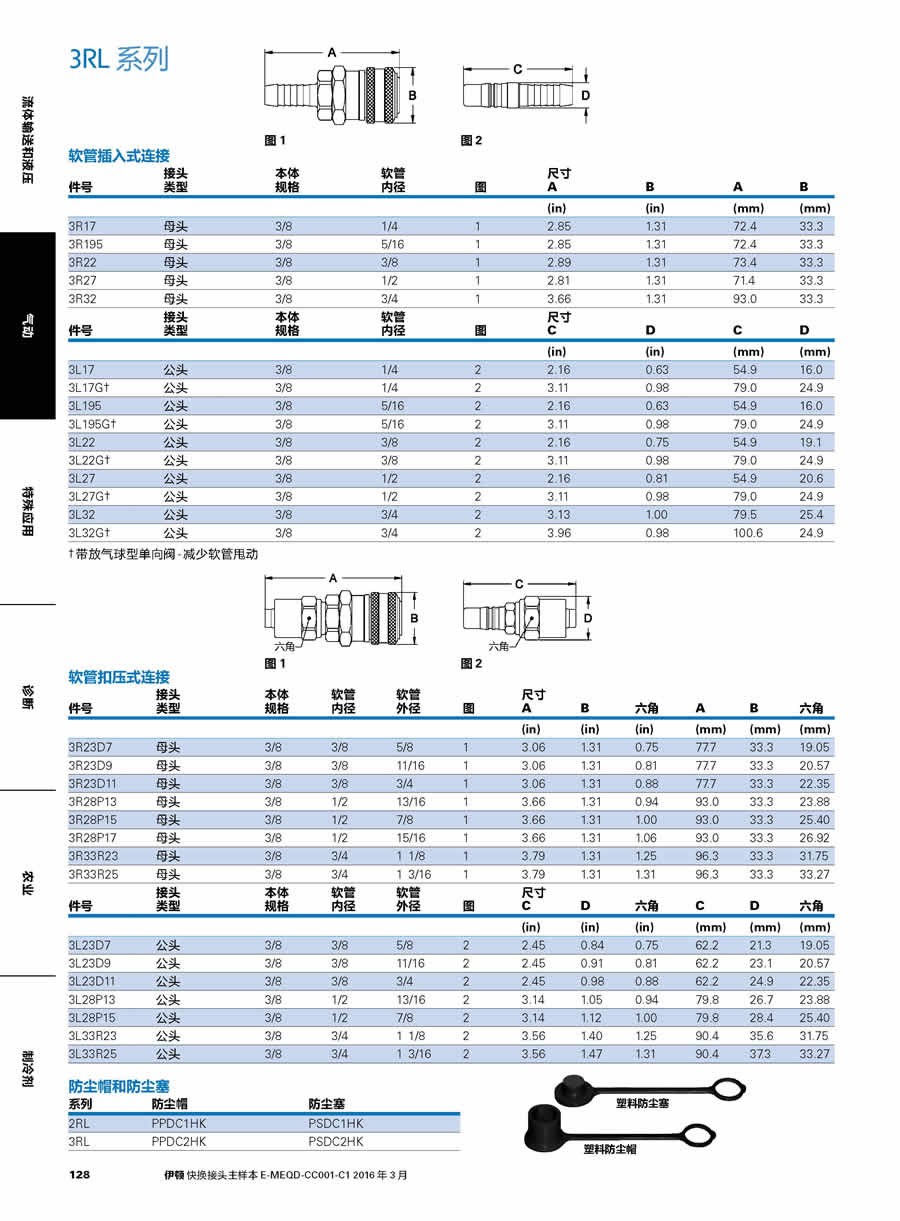

3RL 系列

软管插入式连接接头件号类型 本体规格 软管内径 图 尺寸A B A B
(in) (in) (mm) (mm)
3R17 母头 3/8 1/4 1 2.85 1.31 72.4 33.3
3R195 母头 3/8 5/16 1 2.85 1.31 72.4 33.3
3R22 母头 3/8 3/8 1 2.89 1.31 73.4 33.3
3R27 母头 3/8 1/2 1 2.81 1.31 71.4 33.3
3R32 母头 3/8 3/4 1 3.66 1.31 93.0 33.3
件号 接头类型 本体规格 软管内径 图 尺寸C D C D

图 1图 2
(in) (in) (mm) (mm)
3L17 公头 3/8 1/4 2 2.16 0.63 54.9 16.0
3L17G. 公头 3/8 1/4 2 3.11 0.98 79.0 24.9
3L195 公头 3/8 5/16 2 2.16 0.63 54.9 16.0
3L195G. 公头 3/8 5/16 2 3.11 0.98 79.0 24.9
3L22 公头 3/8 3/8 2 2.16 0.75 54.9 19.1
3L22G. 公头 3/8 3/8 2 3.11 0.98 79.0 24.9
3L27 公头 3/8 1/2 2 2.16 0.81 54.9 20.6

3L27G.公头 3/8 3L32 公头 3/8 3L32G.公头 3/8 .带放气球型单向阀 -减少软管甩动软管扣压式连接接头本体件号类型规格图 1 软管内径 1/2 3/4 3/4 软管外径 2 2 2 图图 2 3.11 3.13 3.96 尺寸 A B 0.98 1.00 0.98 六角 A 79.0 79.5 100.6 B 24.9 25.4 24.9 六角

(in) (in) (in) (mm) (mm) (mm)
3R23D7 母头 3/8 3/8 5/8 1 3.06 1.31 0.75 77.7 33.3 19.05
3R23D9 母头 3/8 3/8 11/16 1 3.06 1.31 0.81 77.7 33.3 20.57
3R23D11 母头 3/8 3/8 3/4 1 3.06 1.31 0.88 77.7 33.3 22.35
3R28P13 母头 3/8 1/2 13/16 1 3.66 1.31 0.94 93.0 33.3 23.88
3R28P15 母头 3/8 1/2 7/8 1 3.66 1.31 1.00 93.0 33.3 25.40
3R28P17 母头 3/8 1/2 15/16 1 3.66 1.31 1.06 93.0 33.3 26.92
3R33R23 母头 3/8 3/4 1 1/8 1 3.79 1.31 1.25 96.3 33.3 31.75
3R33R25 母头 3/8 3/4 1 3/16 1 3.79 1.31 1.31 96.3 33.3 33.27
件号 接头类型 本体规格 软管内径 软管外径 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
3L23D7 公头 3/8 3/8 5/8 2 2.45 0.84 0.75 62.2 21.3 19.05
3L23D9 公头 3/8 3/8 11/16 2 2.45 0.91 0.81 62.2 23.1 20.57
3L23D11 公头 3/8 3/8 3/4 2 2.45 0.98 0.88 62.2 24.9 22.35
3L28P13 公头 3/8 1/2 13/16 2 3.14 1.05 0.94 79.8 26.7 23.88
3L28P15 公头 3/8 1/2 7/8 2 3.14 1.12 1.00 79.8 28.4 25.40
3L33R23 公头 3/8 3/4 1 1/8 2 3.56 1.40 1.25 90.4 35.6 31.75
3L33R25 公头 3/8 3/4 1 3/16 2 3.56 1.47 1.31 90.4 37.3 33.27

防尘帽和防尘塞
系列防尘帽防尘塞
2RL PPDC1HK PSDC1HK 3RL PPDC2HK PSDC2HK
