EATON Hansen Series 4000系列快速接头
Industrial连接标准

Pneumatic Couplings, Series 3000 & 4000 & 5000 & 6000
Pneumatic Couplings, Series 3000 & 4000 & 5000 & 6000

PDF资料下载

Industrial连接标准键锁快速接头设计用于处理压缩空气、煤气和流体。主体尺寸1/4''、3/8''、1/2‘’和3/4‘’。3000/4000/5000/6000 Industrial接头标准。 产品描述 该系列是Tuthill独创的自动快速气动接头.这个系列的产品全部以黄铜制成,构造非常牢固.它也是Industrial接头标准连接。 应用 该系列通常应用于工业设备的维护和保养上,各类压缩空气,气体,流体都能使用。1/4" and 1/2" also accept ISO6150 series B and A-A59439 (former MIL-C-4109) plugs

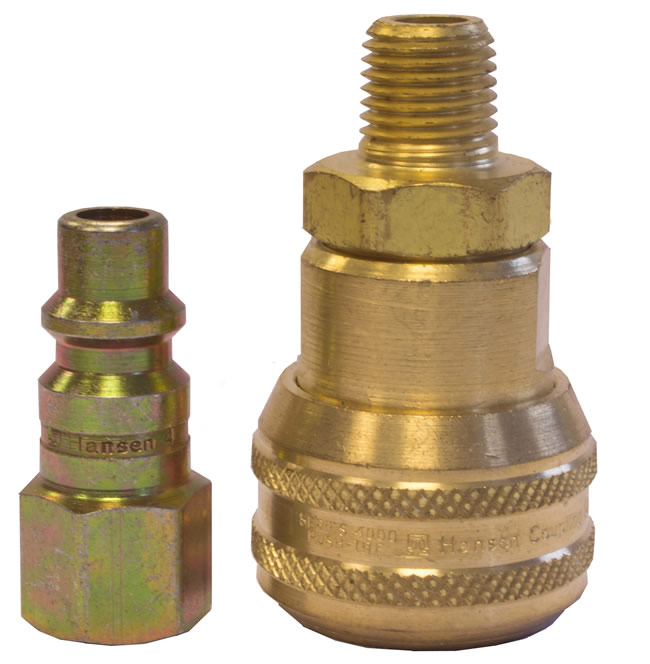

Hansen 4000 series air-line couplings
Hansen Series 4000系列气动快速接头

主体尺寸:
1/4’’ 3/8’’ 1/2’’ 3/4’’
材质:
黄铜
螺纹连接形式:
NPT BSP
工作压力:
3000系列:2,000psi(138bar)
4000系列:1,000psi(70bar)
5000系列:500psi(35bar)
6000系列:220psi(15bar)

特点和优势：
- HANSEN汉森原创设计的自动单向关断接头（已成为美国行业标准）
- 坚实耐用
- 简便、自动，快插式连接的设计，使得管道能在瞬间接通和断开，且母头一端的管线能自动关断
- 1/4''和1/2‘’母头适用于MIL-C-4109公头;1/4" and 1/2" also accept ISO6150 series B and A-A59439 (former MIL-C-4109) plugs
- 套筒锁可备选，以防止意外断开
- 多种密封圈和单向阀材质可供选择

标准材质
母头
- 主体为黄铜
- 镀锌钢单向阀
- 丁晴橡胶密封圈 NBR
- 不锈钢弹簧
- 不锈钢键锁

公头
- 镀锌钢、表层硬化
- 黄铜
- 不锈钢 常规仅3000系列

配件
- 防尘帽和防尘塞

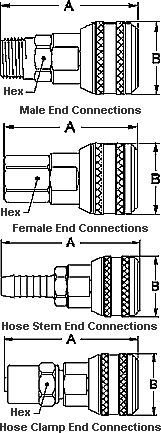

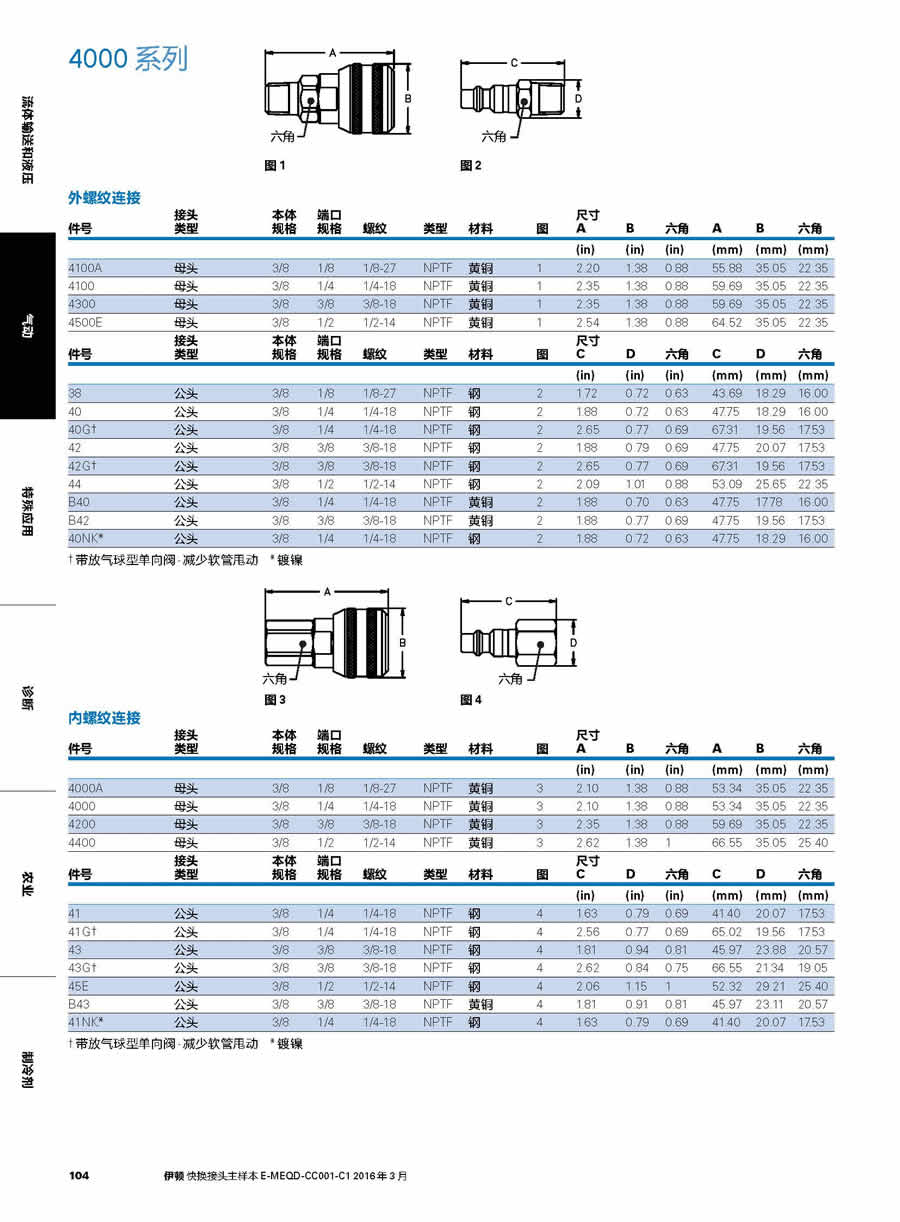

Series 4000 - Sockets	Hansen
Coupling Category
One-Way Couplings

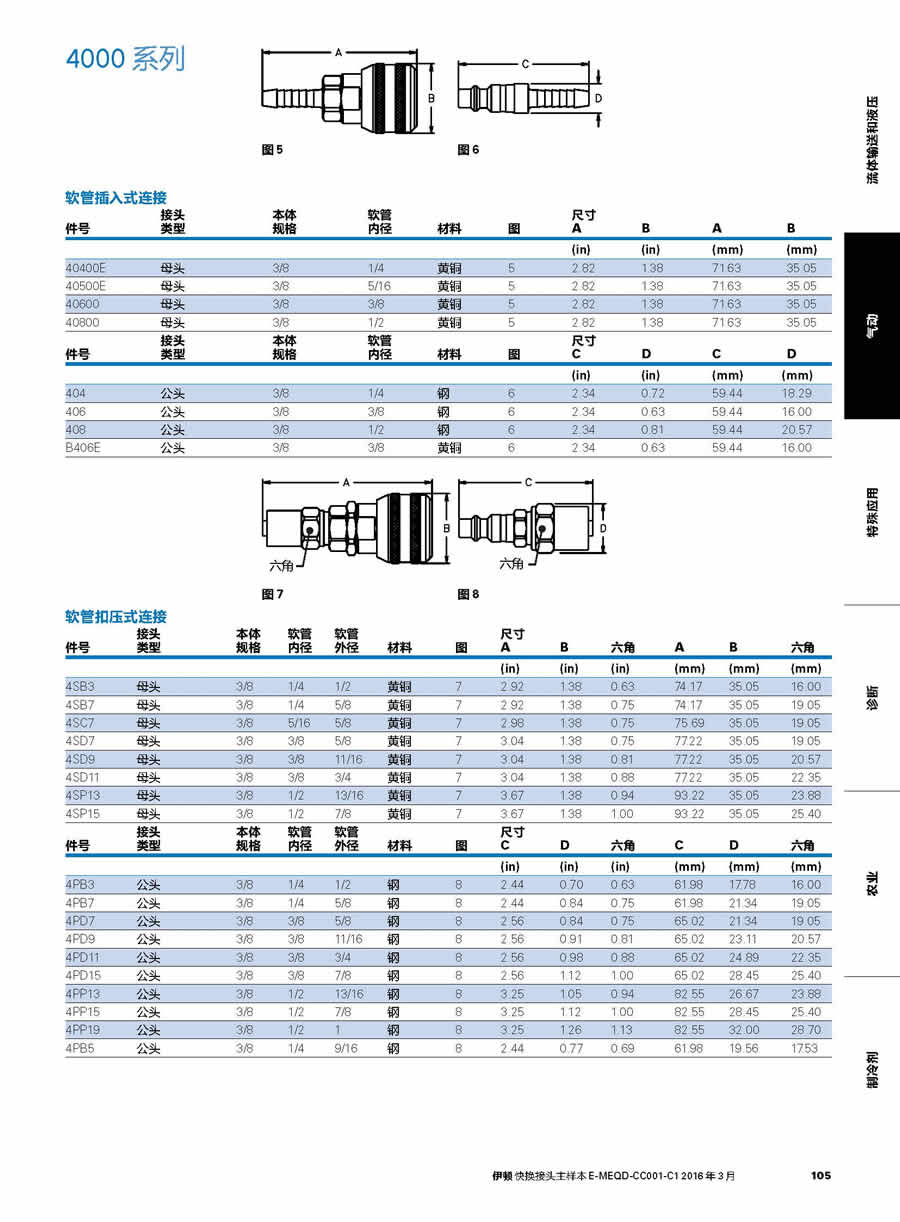

Male End Connections Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Brass Size A B HEX Brass Size A B HEX 4100-A 1/8-27 NPTF 2.2 1.38 0.88 4000-A 1/8-27 NPTF 2.10 1.38 0.88 4000 1/4-18 NPTF 2.35 1.38 0.88 4000 1/4-18 NPTF 2.10 1.38 0.88 4300 3/8-18 NPTF 2.35 1.38 0.88 4200 3/8-18 NPTF 2.35 1.38 0.88 4500 1/2-14 NPTF 2.54 1.38 0.88 4400 1/2-14 NPTF 2.62 1.38 1.00 Hose Stem End Connections Hose Clamp End Connections Part No. Hose Dimensions Part No. Hose Dimensions Brass I.D. A B Brass I.D. O.D. A B HEX 40400 1/4" 2.82 1.38 4-SB3 1/4" 1/2" 2.92 1.38 0.63 40500 5/16" 2.82 1.38 4-SB5 1/4" 9/16" 2.92 1.38 0.69 40600 3/8" 2.82 1.38 4-SB7 1/4" 5/8" 2.92 1.38 0.75 40800 1/2" 2.92 1.38 4-SB9 1/4" 11/16" 2.92 1.38 0.81         4-SB11 1/4" 3/4" 2.92 1.38 0.88         4-SC7 5/16" 5/8" 2.98 1.38 0.75         4-SD5 3/8" 9/16" 3.04 1.38 0.69         4-SD7 3/8" 5/8" 3.04 1.38 0.75         4-SD9 3/8" 11/16" 3.04 1.38 0.81         4-SD11 3/8" 3/4" 3.04 1.38 0.88         4-SD15 3/8" 7/8" 3.04 1.38 1.00         4-SP13 1/2" 13/16" 3.67 1.38 0.94         4-SP15 1/2" 7/8" 3.67 1.38 1.00         4-SP17 1/2" 15/16" 3.67 1.38 1.06         4-SP19 1/2" 1" 3.67 1.38 1.13 All dimensions in inches.

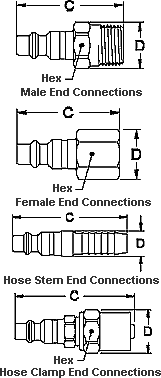

Series 4000 - Plugs	Hansen
Coupling Category
One-Way Couplings
Male End Connections Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Steel Size C D HEX Steel Size C D HEX 38 1/8-27 NPTF 1.72 0.72 0.63 41 1/4-18 NPTF 1.63 0.79 0.69 40 1/4-18 NPTF 1.88 0.72 0.63 41G 1/4-18 NPTF 2.56 0.77 0.69 40G 1/4-18 NPTF 2.65 0.77 0.69 43 3/8-18 NPTF 1.81 0.94 0.81 42 3/8-18 NPTF 1.88 0.79 0.69 43G 3/8-18 NPTF 2.62 0.84 0.75 42G 3/8-18 NPTF 2.65 0.77 0.69 45 1/2-14 NPTF 2.06 1.15 1.00 44 1/2-14 NPTF 2.09 1.01 0.88 Brass         Brass         B-43 3/8-18 NPTF 1.81 0.91 0.81 B-40 1/4-18 NPTF 1.88 0.70 0.63           B-42 3/8-18 NPTF 1.88 0.77 0.69           Hose Stem End Connections Hose Clamp End Connections Part No. Hose I.D. Dimensions Part No. Hose Dimensions Steel C D Steel I.D. O.D. C D HEX 404 1/4" 2.34 0.63 4-PB1 1/4" 15/32" 2.44 0.70 0.63 406 3/8" 2.34 0.63 4-PB3 1/4" 1/2" 2.44 0.70 0.63 408 1/2" 2.34 0.81 4-PB5 1/4" 9/16" 2.44 0.77 0.69 Brass       4-PB7 1/4" 5/8" 2.44 0.84 0.75 B-406 3/8" 2.34 0.63 4-PB9 1/4" 11/16" 2.44 0.91 0.81         4-PB11 1/4" 3/4" 2.44 0.98 0.88         4-PD5 3/8" 9/16" 2.56 0.77 0.69         4-PD7 3/8" 5/8" 2.56 0.84 0.75         4-PD9 3/8" 11/16" 2.56 0.91 0.81         4-PD11 3/8" 3/4" 2.56 0.98 0.88         4-PD13 3/8" 13/16" 2.56 1.05 0.94         4-PD15 3/8" 7/8" 2.56 1.12 1.00         4-PP13 1/2" 13/16" 3.25 1.05 0.94         4-PP15 1/2" 7/8" 3.25 1.12 1.00         4-PP17 1/2" 15/16" 3.25 1.19 1.06         4-PP19 1/2" 1" 3.25 1.26 1.13 With Bleeder Ball Check Reduces hose whip when disconnecting. All dimensions in inches.
