EATON Hansen Series 500系列快速接头
Industrial连接标准

Eaton's 1000/400/500 Series is an Industrial Interchange pneumatic coupling that is rugged and reliable designed for use with compressed air, gases, and liquids.

美国Hansen快速接头公司：总部在美国俄亥俄州,由Ford Hansen于1915年创建。快速拆卸接头是由汉森制造公司发明制造的，该公司自那时以来,汉森接头就成为了所有快速连接/拆卸接头业的标准。在1980年，汉森制造公司成为泰悉尔公司的一个分公司。法国Gromelle格鲁梅尔成立于1954年,也是欧洲老牌的快速接头生产企业。 广泛系列欧洲风格的连接器使泰悉尔连接器集团拥有在工业上广泛系列的产品线。 这两家公司分别具有数十年甚至上百年的生产经验和娴熟的技术,其生产的产品覆盖气动,液压,燃气,制冷剂等各种不同的介质,可广泛应用于工业设备,工程机械,医疗器械，食品加工,石油化工,电力,制药,钢厂,建筑等各个领域。

Eaton's 1000/400/500 Series PDF资料下载

EATON Hansen Series 500系列快速接头
Industrial连接标准

Industrial连接标准金属球形锁快速接头设计用于处理压缩空气、煤气和流体。主体尺寸1/4''、3/8''和1/2‘’。Industrial连接标准金属球形锁快速接头设计用于处理压缩空气、煤气和流体。主体尺寸1/4''、3/8''和1/2‘’。

PNEUMATIC 气动接头(单向关断) 1000/400/500 Industrial接头标准

产品描述:1000,400和500系列的气动接头,它是Industrial接头标准连接.该系列接头以黄铜制成并配上钢制套筒,以保证其耐用性和高承压性.
应用:
1000,400和500系列用于建筑设备,工业设备的配套,维护及保养.
主体尺寸:
1/4’’ 3/8’’ 1/2’’
材质:
黄铜/钢制套筒,不锈钢
螺纹连接形式:
NPT BSP 坡口连接,卡扣连接
工作压力:
1000系列:2,000psi(138bar)
400系列:1,000psi(69bar)
500系列:5000psi(35bar)

特点和优势：
- 金属球锁
- 手动操作
- 坚实耐用
- 不锈钢母头备选 仅供1000系列
- 400系列母头可适用Tru-Flate标准公头和Industrial标准公头
- 1/4''和1/2‘’母头适用于MIL-C-4109公头
- 套筒锁可备选，以防止意外断开
- 多种密封圈和单向阀材质可供选择

标准材质
母头
- 主体为黄铜
- 镀镍钢套筒
- 镀锌钢单向阀
- 丁晴橡胶密封圈 NBR
- 不锈钢弹簧
- 不锈钢球形锁

公头
- 镀锌钢、表层硬化
- 钢 全尺寸
- 黄铜 全尺寸

配件
- 防尘帽和防尘塞

500 Series - Male End Connections (Female/Socket)

500 Series - Male End Connections (Male/Plugs)

1000/400/500系列

Eaton的 1000/400/500系列是一种工业的互换气动接头，坚固和可靠的设计，用于压缩空气，气体和流体。

产品特征
- 球锁机构
- 标准密封件材料：丁腈橡胶
- 可选的套筒锁，防止意外断开
- 1/4” 和1/2” 接受ISO 6150 B 和A-A-59439 公头
- 可选的密封件材料：硅 -138，氟
- 所有规格接受 US工业互换
- 400系列接受 Tru-Flate互换 橡胶 -143，三元乙丙橡胶 -192

- 标准本体材料：黄铜，套筒为镀镍钢
性能参数
系列本体规格最高工作压力 最低爆破压力额定流量
(in) (bar) (psi) (bar) (psi) (lpm) (gpm)
1000 1/4 138 2,000 552 8,000 679 179
400 3/8 69 1,000 276 4,000 1,274 336
500 1/2 35 500 140 2,000 2,038 538

用途和市场 流量数据
- 一般气动

- 建筑

- 工业厂房

互换性

所有规格 1/4" 和 1/2" 400 系列
US ISO 6150 系列 B
工业互换 A-A-59439 (之前的 MIL-C-4109） Tru-Flate

空气流量 (scfm)（100 psig 进口压力）
1000系列

图 1 图 2
NPTF 外螺纹连接接头件号类型 本体规格 端口规格 螺纹 类型材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
900 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.97 1.00 0.69 50.04 25.40 17.53
1100 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 2.16 1.00 0.69 54.86 25.40 17.53
1300 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 2.12 1.00 0.69 53.85 25.40 17.53
LL1100 母头 1/4 1/4 1/4-18 NPTF 不锈钢 1 2.16 1.00 0.69 54.86 25.40 17.53
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
10公头 1/4 1/4 1/4-18 NPTF 钢 2 1.75 0.62 0.56 44.45 15.75 14.22
10C§公头 1/4 1/4 1/4-18 NPTF 钢 2 1.75 0.65 0.56 44.45 16.51 14.22
10G.公头 1/4 1/4 1/4-18 NPTF 钢 2 1.75 0.65 0.56 44.45 16.51 14.22
12E 公头 1/4 1/8 1/8-27 NPTF 钢 2 1.59 0.58 0.50 40.38 14.73 12.7
12G.公头 1/4 1/8 1/8-27 NPTF 钢 2 2.38 0.77 0.69 60.45 19.55 17.52
14公头 1/4 3/8 3/8-18 NPTF 钢 2 1.75 0.79 0.69 44.45 20.06 17.52
14G.公头 1/4 3/8 3/8-18 NPTF 钢 2 2.53 0.77 0.69 64.26 19.55 17.52
B10 公头 1/4 1/4 1/4-18 NPTF 黄铜 2 1.75 0.62 0.56 44.45 16.25 14.22
LL10 公头 1/4 1/4 1/4-18 NPTF 不锈钢 2 1.75 0.62 0.56 44.45 16.51 14.22
10NK* 公头 1/4 1/4 1/4-18 NPTF 钢 2 1.75 0.62 0.56 44.45 15.75 14.22

§带球型单向阀 .带放气球型单向阀 -减少软管甩动 * 镀镍

图 3 图 4
NPTF 内螺纹连接
接头 本体 端口 尺寸
件号类型 规格 规格 螺纹 类型材料 图 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
800E 母头 1/4 1/8 1/8-27 NPTF 黄铜 3 1.86 1.00 0.69 47.24 25.40 17.53
1000E 母头 1/4 1/4 1/4-18 NPTF 黄铜 3 2.08 1.00 0.69 52.83 25.40 17.53
1200 母头 1/4 3/8 3/8-18 NPTF 黄铜 3 2.16 1.00 0.75 54.86 25.40 19.05
LL1000 母头 1/4 1/4 1/4-18 NPTF 不锈钢 3 2.08 1.00 0.69 52.83 25.40 17.53
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
11公头 1/4 1/4 1/4-18 NPTF 钢 4 1.63 0.79 0.69 41.40 20.07 17.53
11G.公头 1/4 1/4 1/4-18 NPTF 钢 4 2.44 0.77 0.69 61.98 19.56 17.53
13公头 1/4 1/8 1/8-27 NPTF 钢 4 1.47 0.65 0.56 37.34 16.51 14.22
15E 公头 1/4 3//8 3/8-18 NPTF 钢 4 1.69 0.94 0.81 42.93 23.88 20.57
11B 公头 1/4 1/4 1/4-18 NPTF 黄铜 4 1.63 0.78 0.69 41.40 19.81 17.53
LL11 公头 1/4 1/4 1/4-18 NPTF 不锈钢 4 1.63 0.79 0.69 41.40 20.07 17.53
11NK* 公头 1/4 1/4 1/4-18 NPTF 钢 4 1.63 0.79 0.69 41.40 20.07 17.53

.带放气球型单向阀 -减少软管甩动 * 镀镍

.带放气球型单向阀 -减少软管甩动 .用于插锁式软管 * 镀镍

1000系列

图 5 图 6
软管插入式连接接头件号类型 本体规格 软管内径 材料 图 尺寸 A B A B

(in) (in) (mm) (mm)
1600E 母头 1/4 1/4 黄铜 5 2.60 1.00 66.04 25.40
1600P. 母头 1/4 1/4 黄铜 5, 5A 2.37 1.00 60.20 25.40
1700E 母头 1/4 3/8 黄铜 5 2.60 1.00 66.04 25.40
1700P. 母头 1/4 3/8 黄铜 5, 5A 2.44 1.00 61.98 25.40
1800 母头 1/4 5/16 黄铜 5 2.60 1.00 66.04 25.40
件号 接头类型 本体规格 软管内径 材料 图 尺寸 C D C D
(in) (in) (mm) (mm)
16公头 1/4 1/4 钢 6 2.22 0.50 56.39 12.70
16G.公头 1/4 1/4 钢 6 2.97 0.77 75.44 19.56
16P.公头 1/4 1/4 钢 6, 6A 2.00 0.58 50.80 14.73
17公头 1/4 3/8 钢 6 2.22 0.5 56.39 12.70
17G.公头 1/4 3/8 钢 6 2.96 0.77 75.18 19.56
17P.公头 1/4 3/8 钢 6, 6A 2.06 0.5 52.32 12.70
18E 公头 1/4 5/16 钢 6 2.22 0.50 56.39 12.70
B17 公头 1/4 3/8 黄铜 6 2.22 0.5 56.39 12.70
16NK* 公头 1/4 1/4 钢 6 2.22 0.50 56.39 12.70
17NK* 公头 1/4 3/8 钢 6 2.22 0.5 56.39 12.70

1600P

1700P

16P

图 5A图 6A

1000系列

图 7 图 8
软管扣压式连接接头件号类型 本体规格 软管内径 软管外径 材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
1SB1 母头 1/4 1/4 15/32 黄铜 7 2.69 1.00 0.69 68.33 25.40 17.53
1SB3 母头 1/4 1/4 1/2 黄铜 7 2.69 1.00 0.69 68.33 25.40 17.53
1SB5E 母头 1/4 1/4 9/16 黄铜 7 2.69 1.00 0.69 68.33 25.40 17.53
1SB7 母头 1/4 1/4 5/8 黄铜 7 2.69 1.00 0.69 68.33 25.40 17.53
1SC5 母头 1/4 5/16 9/16 黄铜 7 2.75 1.00 0.69 69.85 25.40 17.53
1SC7 母头 1/4 5/16 5/8 黄铜 7 2.75 1.00 0.69 69.85 25.40 17.53
1SC9 母头 1/4 5/16 11/16 黄铜 7 2.75 1.00 0.69 69.85 25.40 17.53
1SD5 母头 1/4 3/8 9/16 黄铜 7 2.81 1.00 0.69 71.37 25.40 17.53
1SD7 母头 1/4 3/8 5/8 黄铜 7 2.81 1.00 0.69 71.37 25.40 17.53
1SD9 母头 1/4 3/8 11/16 黄铜 7 2.81 1.00 0.69 71.37 25.40 17.53
1SD11 母头 1/4 3/8 3/4 黄铜 7 2.81 1.00 0.69 71.37 25.40 17.53
件号 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
3PB1 公头 1/4 1/4 15/32 钢 8 2.31 0.70 0.63 58.67 17.78 16.00
3PB3 公头 1/4 1/4 1/2 钢 8 2.31 0.70 0.63 58.67 17.78 16.00
3PB5 公头 1/4 1/4 9/16 钢 8 2.31 0.77 0.69 58.67 19.56 17.53
3PB7 公头 1/4 1/4 5/8 钢 8 2.31 0.84 0.75 58.67 21.34 19.05
3PB9 公头 1/4 1/4 11/16 钢 8 2.31 0.94 0.81 58.67 23.88 20.57
3PB11 公头 1/4 1/4 3/4 钢 8 2.31 0.98 0.88 58.67 24.89 22.35
3PC5 公头 1/4 5/16 9/16 钢 8 2.38 0.77 0.69 60.45 19.56 17.53
3PC7 公头 1/4 5/16 5/8 钢 8 2.38 0.84 0.75 60.45 21.34 19.05
3PC9 公头 1/4 5/16 11/16 钢 8 2.38 0.91 0.81 60.45 23.11 20.57
3PD5 公头 1/4 3/8 9/16 钢 8 2.44 0.77 0.69 61.98 19.56 17.53
3PD7 公头 1/4 3/8 5/8 钢 8 2.44 0.84 0.75 61.98 21.34 19.05
3PD9 公头 1/4 3/8 11/16 钢 8 2.44 0.91 0.81 61.98 23.11 20.57
3PD11 公头 1/4 3/8 3/4 钢 8 2.44 1.01 0.88 61.98 25.65 22.35

.带放气球型单向阀 -减少软管甩动 * 镀镍 NPTF 内螺纹连接接头本体件号类型规格图 3 端口规格 螺纹 类型 材料图 4 图 尺寸 A B 六角图 4A A B 六角

400 系列

NPTF 外螺纹连接
接头本体端口尺寸件号类型规格规格螺纹类型材料图 A B 六角 A B 六角
图 1图 2
(in) (in) (in) (mm) (mm) (mm)
410 母头 3/8 1/4 1/4-18 NPTF 黄铜 1 2.35 1.13 0.88 59.69 28.70 22.35
430 母头 3/8 3/8 3/8-18 NPTF 黄铜 1 2.35 1.13 0.88 59.69 28.70 22.35
450 母头 3/8 1/2 1/2-14 NPTF 黄铜 1 2.54 1.13 0.88 64.52 28.70 22.35
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
38 公头 3/8 1/8 1/8-27 NPTF 钢 2 1.72 0.72 0.63 43.69 18.29 16.00
40 公头 3/8 1/4 1/4-18 NPTF 钢 2 1.88 0.72 0.63 47.75 18.29 16.00
40NK* 公头 3/8 1/4 1/4-18 NPTF 钢 2 1.88 0.72 0.63 47.75 18.29 16.00
40G.公头 3/8 1/4 1/4-18 NPTF 钢 2 2.65 0.77 0.69 67.31 19.56 17.53
42 公头 3/8 3/8 3/8-18 NPTF 钢 2 1.88 0.79 0.69 47.75 20.07 17.53
42G.公头 3/8 3/8 3/8-18 NPTF 钢 2 2.65 0.77 0.69 67.31 19.56 17.53
44 公头 3/8 1/2 1/2-14 NPTF 钢 2 2.09 1.01 0.88 53.09 25.65 22.35
B40 公头 3/8 1/4 1/4-18 NPTF 黄铜 2 1.88 0.70 0.63 47.75 17.78 16.00
B42 公头 3/8 3/8 3/8-18 NPTF 黄铜 2 1.88 0.77 0.69 47.75 19.56 17.53
31AP25M 公头 3/8 1/4 1/4-18 NPTF 钢 2A 1.85 0.72 0.63 46.99 18.29 16.00
31AP37M 公头 3/8 3/8 3/8-18 NPTF 钢 2A 1.85 0.79 0.69 46.99 20.07 17.53

(in) (in) (in) (mm) (mm) (mm)
400 母头 3/8 1/4 1/4-18 NPTF 黄铜 3 2.10 1.13 0.88 53.34 28.70 22.35
420 母头 3/8 3/8 3/8-18 NPTF 黄铜 3 2.35 1.13 0.88 59.69 28.70 22.35
440 母头 3/8 1/2 1/2-14 NPTF 黄铜 3 2.62 1.13 1.00 66.55 28.70 25.40
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
41 公头 3/8 1/4 1/4-18 NPTF 钢 4 1.63 0.79 0.69 41.40 20.07 17.53
41NK* 公头 3/8 1/4 1/4-18 NPTF 钢 4 1.63 0.79 0.69 41.40 20.07 17.53
41G.公头 3/8 1/4 1/4-18 NPTF 钢 4 2.56 0.77 0.69 65.02 19.56 17.53
43 公头 3/8 3/8 3/8-18 NPTF 钢 4 1.81 0.94 0.81 45.97 23.88 20.57
43G.公头 3/8 3/8 3/8-18 NPTF 钢 4 2.62 0.84 0.75 66.55 21.34 19.05
45E 公头 3/8 1/2 1/2-14 NPTF 钢 4 2.06 1.15 1.00 52.32 29.21 25.40
B43 公头 3/8 3/8 3/8-18 NPTF 黄铜 4 1.81 0.91 0.81 45.97 23.11 20.57
31AP25F 公头 3/8 1/4 1/4-18 NPTF 钢 4A 1.60 0.79 0.69 40.64 20.07 17.53

31AP37F 公头 3/8 3/8 3/8-18 NPTF 钢 4A 1.78 0.94 0.81 45.21 23.88 20.57
.带放气球型单向阀 -减少软管甩动 * 镀镍
96

400 系列

软管插入式连接接头件号类型 本体规格 软管内径 材料 图 尺寸 A B A B
(in) (in) (mm) (mm)
4004E 母头 3/8 1/4 黄铜 5 2.82 1.13 71.63 28.70
4050E 母头 3/8 5/16 黄铜 5 2.82 1.13 71.63 28.70
4006E 母头 3/8 3/8 黄铜 5 2.82 1.13 71.63 28.70
4008E 母头 3/8 1/2 黄铜 5 2.82 1.13 71.63 28.70
件号 接头类型 本体规格 软管内径 材料 图 尺寸 C D C D

图 5图 6
(in) (in) (mm) (mm)
404 公头 3/8 1/4 钢 6 2.34 0.72 59.44 18.29
406 公头 408 公头 B406E 公头 软管扣压式连接接头件号类型 3/8 3/8 3/8 本体软管规格内径图 7 软管外径 3/8 1/2 3/8 材料 钢 钢 黄铜 图图 8 6 6 6 尺寸 A 2.34 2.34 2.34 B 0.63 0.81 0.63 六角 A 59.44 59.44 59.44 B 16.00 20.57 16.00六角

(in) (in) (in) (mm) (mm) (mm)
40SD7 母头 3/8 3/8 5/8 黄铜 7 3.04 1.13 0.75 77.22 28.70 19.05
40SD9 母头 3/8 3/8 11/16 黄铜 7 3.04 1.13 0.81 77.22 28.70 20.57
40SD11 母头 3/8 3/8 3/4 黄铜 7 3.04 1.13 0.88 77.22 28.70 22.35
40SP13 母头 3/8 1/2 13/16 黄铜 7 3.67 1.13 0.94 93.22 28.70 23.88
40SP15 母头 3/8 1/2 7/8 黄铜 7 3.67 1.13 1.00 93.22 28.70 25.40
40SP17 母头 3/8 1/2 5/16 黄铜 7 3.67 1.13 1.00 93.22 28.70 25.40
40SP19 母头 3/8 1/2 1 黄铜 7 3.67 1.13 1.13 93.22 28.70 28.70
件号 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
4PB3 公头 3/8 1/4 1/2 钢 8 2.44 0.70 0.63 61.98 17.78 16.00
4PB5 公头 3/8 1/4 9/16 钢 8 2.44 0.77 0.69 61.98 19.56 17.53
4PB7 公头 3/8 1/4 5/8 钢 8 2.44 0.84 0.75 61.98 21.34 19.05
4PD7 公头 3/8 3/8 5/8 钢 8 2.56 0.84 0.75 65.02 21.34 19.05
4PD9 公头 3/8 3/8 11/16 钢 8 2.56 0.91 0.81 65.02 23.11 20.57
4PD11 公头 3/8 3/8 3/4 钢 8 2.56 0.98 0.88 65.02 24.89 22.35
4PD15 公头 3/8 3/8 7/8 钢 8 2.56 1.12 1.00 65.02 28.45 25.40

4PP13 4PP15 公头 公头 3/8 1/2 13/16 钢 钢 8 8 3.25 3.25 1.05 1.12 0.94 1.00 82.55 82.55 26.67 28.45 23.88 25.40
4PP19 公头 3/8 3/8 1/2 1/2 7/8 1 钢 8 3.25 1.26 1.13 82.55 32.00 28.58
防尘塞

400 PSDC2HK 塑料防尘塞

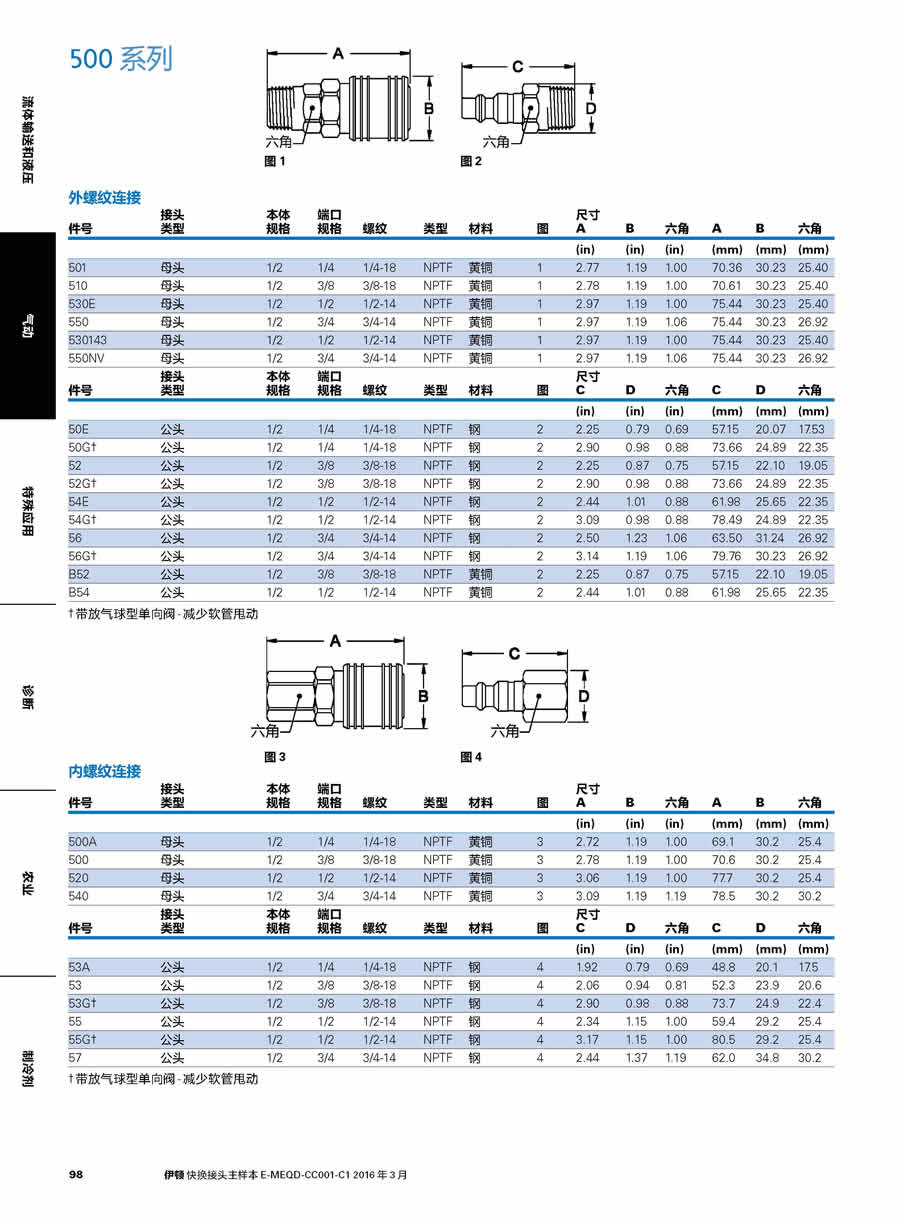

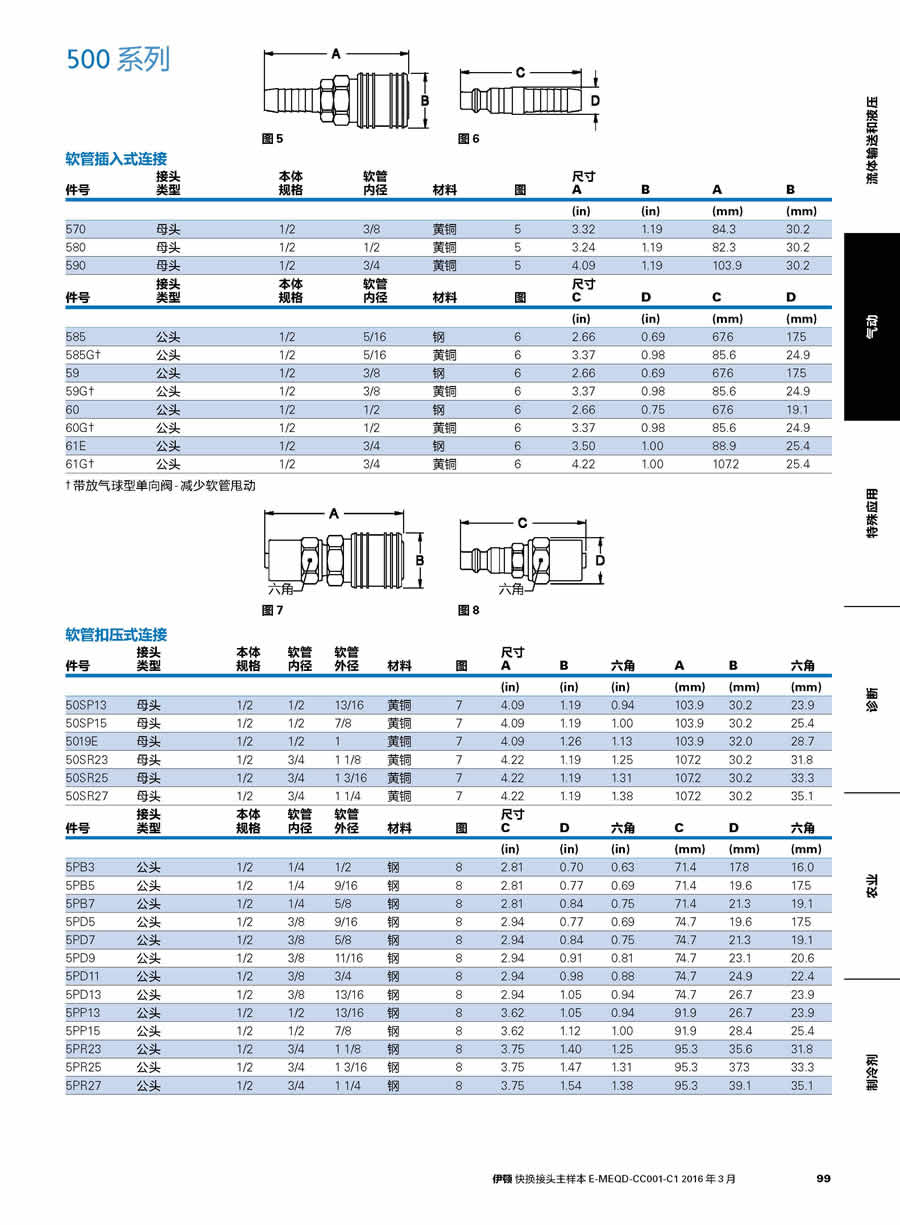

500 系列

外螺纹连接
接头本体端口尺寸件号类型规格规格螺纹类型材料图 A B 六角 A B 六角
图 1图 2
(in) (in) (in) (mm) (mm) (mm)
501 母头 1/2 1/4 1/4-18 NPTF 黄铜 1 2.77 1.19 1.00 70.36 30.23 25.40
510 母头 1/2 3/8 3/8-18 NPTF 黄铜 1 2.78 1.19 1.00 70.61 30.23 25.40
530E 母头 1/2 1/2 1/2-14 NPTF 黄铜 1 2.97 1.19 1.00 75.44 30.23 25.40
550 母头 1/2 3/4 3/4-14 NPTF 黄铜 1 2.97 1.19 1.06 75.44 30.23 26.92
530143 母头 1/2 1/2 1/2-14 NPTF 黄铜 1 2.97 1.19 1.00 75.44 30.23 25.40
550NV 母头 1/2 3/4 3/4-14 NPTF 黄铜 1 2.97 1.19 1.06 75.44 30.23 26.92
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
50E 公头 1/2 1/4 1/4-18 NPTF 钢 2 2.25 0.79 0.69 57.15 20.07 17.53
50G.公头 1/2 1/4 1/4-18 NPTF 钢 2 2.90 0.98 0.88 73.66 24.89 22.35
52 公头 1/2 3/8 3/8-18 NPTF 钢 2 2.25 0.87 0.75 57.15 22.10 19.05
52G.公头 1/2 3/8 3/8-18 NPTF 钢 2 2.90 0.98 0.88 73.66 24.89 22.35
54E 公头 1/2 1/2 1/2-14 NPTF 钢 2 2.44 1.01 0.88 61.98 25.65 22.35
54G.公头 1/2 1/2 1/2-14 NPTF 钢 2 3.09 0.98 0.88 78.49 24.89 22.35
56 公头 1/2 3/4 3/4-14 NPTF 钢 2 2.50 1.23 1.06 63.50 31.24 26.92
56G.公头 1/2 3/4 3/4-14 NPTF 钢 2 3.14 1.19 1.06 79.76 30.23 26.92
B52 公头 1/2 3/8 3/8-18 NPTF 黄铜 2 2.25 0.87 0.75 57.15 22.10 19.05
B54 公头 1/2 1/2 1/2-14 NPTF 黄铜 2 2.44 1.01 0.88 61.98 25.65 22.35

.带放气球型单向阀 -减少软管甩动内螺纹连接接头本体件号类型规格图 3 端口规格 螺纹 类型材料图 4 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
500A 母头 1/2 1/4 1/4-18 NPTF 黄铜 3 2.72 1.19 1.00 69.1 30.2 25.4
500 母头 1/2 3/8 3/8-18 NPTF 黄铜 3 2.78 1.19 1.00 70.6 30.2 25.4
520 母头 1/2 1/2 1/2-14 NPTF 黄铜 3 3.06 1.19 1.00 77.7 30.2 25.4
540 母头 1/2 3/4 3/4-14 NPTF 黄铜 3 3.09 1.19 1.19 78.5 30.2 30.2
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
53A 公头 1/2 1/4 1/4-18 NPTF 钢 4 1.92 0.79 0.69 48.8 20.1 17.5
53 公头 1/2 3/8 3/8-18 NPTF 钢 4 2.06 0.94 0.81 52.3 23.9 20.6
53G.公头 1/2 3/8 3/8-18 NPTF 钢 4 2.90 0.98 0.88 73.7 24.9 22.4
55 公头 1/2 1/2 1/2-14 NPTF 钢 4 2.34 1.15 1.00 59.4 29.2 25.4
55G.公头 1/2 1/2 1/2-14 NPTF 钢 4 3.17 1.15 1.00 80.5 29.2 25.4
57 公头 1/2 3/4 3/4-14 NPTF 钢 4 2.44 1.37 1.19 62.0 34.8 30.2

.带放气球型单向阀 -减少软管甩动
500 系列

图 5图 6
软管插入式连接接头件号类型 本体规格 软管内径 材料 图 尺寸 A B A B
(in) (in) (mm) (mm)
570 母头 1/2 3/8 黄铜 5 3.32 1.19 84.3 30.2
580 母头 1/2 1/2 黄铜 5 3.24 1.19 82.3 30.2
590 母头 1/2 3/4 黄铜 5 4.09 1.19 103.9 30.2
件号 接头类型 本体规格 软管内径 材料 图 尺寸 C D C D

(in) (in) (mm) (mm)
585 公头 1/2 5/16 钢 6 2.66 0.69 67.6 17.5
585G. 公头 1/2 5/16 黄铜 6 3.37 0.98 85.6 24.9
59 公头 1/2 3/8 钢 6 2.66 0.69 67.6 17.5
59G. 公头 1/2 3/8 黄铜 6 3.37 0.98 85.6 24.9
60 公头 1/2 1/2 钢 6 2.66 0.75 67.6 19.1
60G. 公头 1/2 1/2 黄铜 6 3.37 0.98 85.6 24.9
61E 公头 1/2 3/4 钢 6 3.50 1.00 88.9 25.4
61G. 公头 1/2 3/4 黄铜 6 4.22 1.00 107.2 25.4

.带放气球型单向阀 -减少软管甩动软管扣压式连接接头本体软管件号类型规格内径图 7 软管外径 材料 图图 8 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
50SP13 母头 1/2 1/2 13/16 黄铜 7 4.09 1.19 0.94 103.9 30.2 23.9
50SP15 母头 1/2 1/2 7/8 黄铜 7 4.09 1.19 1.00 103.9 30.2 25.4
5019E 母头 1/2 1/2 1 黄铜 7 4.09 1.26 1.13 103.9 32.0 28.7
50SR23 母头 1/2 3/4 1 1/8 黄铜 7 4.22 1.19 1.25 107.2 30.2 31.8
50SR25 母头 1/2 3/4 1 3/16 黄铜 7 4.22 1.19 1.31 107.2 30.2 33.3
50SR27 母头 1/2 3/4 1 1/4 黄铜 7 4.22 1.19 1.38 107.2 30.2 35.1
件号 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
5PB3 公头 1/2 1/4 1/2 钢 8 2.81 0.70 0.63 71.4 17.8 16.0
5PB5 公头 1/2 1/4 9/16 钢 8 2.81 0.77 0.69 71.4 19.6 17.5
5PB7 公头 1/2 1/4 5/8 钢 8 2.81 0.84 0.75 71.4 21.3 19.1
5PD5 公头 1/2 3/8 9/16 钢 8 2.94 0.77 0.69 74.7 19.6 17.5
5PD7 公头 1/2 3/8 5/8 钢 8 2.94 0.84 0.75 74.7 21.3 19.1
5PD9 公头 1/2 3/8 11/16 钢 8 2.94 0.91 0.81 74.7 23.1 20.6
5PD11 公头 1/2 3/8 3/4 钢 8 2.94 0.98 0.88 74.7 24.9 22.4
5PD13 公头 1/2 3/8 13/16 钢 8 2.94 1.05 0.94 74.7 26.7 23.9
5PP13 公头 1/2 1/2 13/16 钢 8 3.62 1.05 0.94 91.9 26.7 23.9
5PP15 公头 1/2 1/2 7/8 钢 8 3.62 1.12 1.00 91.9 28.4 25.4
5PR23 公头 1/2 3/4 1 1/8 钢 8 3.75 1.40 1.25 95.3 35.6 31.8
5PR25 公头 1/2 3/4 1 3/16 钢 8 3.75 1.47 1.31 95.3 37.3 33.3
5PR27 公头 1/2 3/4 1 1/4 钢 8 3.75 1.54 1.38 95.3 39.1 35.1
