丹佛斯汉森 FD83系列全流量双联锁电子液冷快速接头 Quick-Disconnect Coupling 快速断开快速接头
FD83 series full flow dual interlocking coupling FD83系列全流量双联锁快速接头
EATON FD83快速接头 数据中心机房 机柜冷却管路 主管路 冷却液水流体输送

丹佛斯汉森FD83快速接头设计用于数据中心机房冷却管路及电子冷却应用，在这些应用中，全流量，流体兼容性和安全性至关重要。丹佛斯汉森FD83具有专有的互锁功能，可防止泄漏并确保在关键环境中的大安全性。不锈钢，可根据要求提供其他材料类型。1英寸或更大尺寸的理想选择。Golden Mousetrap 2009 Winner优胜者Eaton Corp.的FD83快速接头适用于需要安全，简单，可靠，干式断开连接的高流量应用。这种类型的快速接头的典型应用包括计算机冷却和大量流体输送，但是它可以用多种基础材料制造，并带有可替换的密封件和端部端口，适用于各种流体和应用。FD83数据中心机房 机柜冷却管路 主管路Source lines冷却液水流体输送应用。

丹佛斯汉森 FD83 快速接头专为全流量、流体兼容性和安全性至关重要的电子冷却应用而设计。 FD83 具有专有的联锁功能，可防止溢出并确保关键环境中的最大安全性。 不锈钢，可根据要求提供其他材料类型。 适用于 1 英寸或更大的供应线。伊顿公司的 FD83 快速接头针对需要安全、简单、可靠、干式断开连接的高流量应用。 这种类型的快速接头的典型应用包括计算机冷却和大容量流体传输，但它可以用各种基础材料制造，具有用于各种流体和应用的交替密封和端部端口。Eaton's FD83 coupling is designed for electronics cooling applications where full flow, fluid compatibility and safety are essential. The FD83 features a proprietary interlock feature that prevents spills and ensure maximum safety in critical environments. Stainless steel, other material types available upon request. Ideal for 1 inch or greater supply lines.The FD83 coupling from Eaton Corp. targets high flow rate applications where a safe, simple, reliable, dry break connection is required. Typical applications for this type of coupling include computer cooling and bulk fluid transfer, but it can be manufactured in a variety of base materials with alternate seals and end ports for a wide range of fluids and applications.

美国伊顿EATON FD83快速接头，数据中心、服务器、液冷快换接头
Eaton FD83 Coupling fluid transfer and electronics cooling

与具有相同尺寸的典型干式快断快速接头相比，FD83快速接头提供了改进的流量特性，因为在流路中没有任何阀门组件会阻塞流量。它还消除了因将阀门卡在标准快速断开接头中而导致的严重泄漏的可能性。The FD83 coupling provides improved flow characteristics when compared to typical dry break quick disconnect couplings of equivalent size because there are no valve components in the flow path to obstruct flow. It also eliminates the potential for serious spills that can be caused by sticking valves in standard quick disconnect couplings.

丹佛斯汉森FD83干式断续快速接头的独特之处在于具有Unisex设计。两半相同，因此无需担心系统组件的公/母连接关系，从而简化了操作和库存要求。阀门设计提供了直通，通畅的流路，以实现最大流量和最小压降。快速接头的两个互锁功能有助于消除溢出并确保最大的安全性。在两个半快速接头配对之前，无法打开阀门；在两个阀都关闭之前，也不能断开半快速接头。360度旋转的能力允许阀门手柄定位并减少软管扭曲。The FD83 dry break couplings are unique in that they feature a Unisex design. The halves are identical so there is no concern for male/female connection relationship of system components, which simplifies operation and inventory requirements. The valve design provides a straight through, unobstructed, flow path for maximum flow and minimum pressure drop. The coupling's two interlock features help eliminate spills and ensure maximum safety. Valves can't be opened until two coupling halves are mated, and coupling halves can't be disconnected until both valves are closed. The ability to swivel 360 degree permits positioning of valve handles and reduces hose twist.

快速接头的其他主要特征包括：断开时的溢漏最少，特殊的锁定销和杠杆手柄可以防止意外断开，而彩色保险杠则可以避免交叉连接。这个一英寸的快速接头还具有303不锈钢结构和EPDM O形圈密封，分别具有150和300 PSI的工作压力和爆破压力。Additional key features of the coupling include minimal spillage on disconnect, and a special locking pin and lever handle to prevent accidental disconnects, and color coded bumpers to avoid cross connections. The one-inch coupling also features 303 stainless steel construction and EPDM O-ring seals with 150 and 300 PSI operating and burst pressures respectively.

自锁式球阀 流体连接器 液冷快换接产品特征

- 当使用锁销设计和杠杆手柄断开时，双互锁安全防止接头意外打开
- 完全相同的接头两半
- 维修和服务简单，可靠的性能和最少的泄漏
- 标准本体材料：303 不锈钢，具有广泛的流体相容性，根据要求可提供其它材料
- 标准密封材料：三元乙丙橡胶 ,根据要求可提供其它材料
- 全流量功能
- 工作温度范围：-54度~148度

用途和市场

- 电子器件液体冷却
- 热管理系统
- 工业流体输送

- Danfoss Hansen FD83 Series Coupling Thermal Management
Danfoss Hansen FD83 coupling

其他端接可应要求提供。

订货型号

FD83-2052-16-16； 1 1 1-11-1/2 Female NPT
FD83-2052-12-16； 1 3/4 3/4-14 Female NPT
FD83-2046-16-16； 1 1 NA 1” Hose Barb 宝塔连接
WQF8-16-N16FSR
WQF8-12-N16FSR
WQF8-16-016FSR
FD83-2046-16-16
FD83-2052-16-16
FD83-2092-16-16
FD83-2046-16-16
FD83-2052-16-16； 1 1 1-11-1/2 Female NPT
FD83-2052-12-16； 1 3/4 3/4-14 Female NPT
FD83-2046-16-16； 1 1 NA 1” Hose Barb
WQF8-12-N16FSR
WQF8-16-016FSR

特性

- 双互锁设计可确保在流体流动时不会断开
- 多种端接配置，包括90都弯宝塔式连接
- 球阀实现最大流量和最小压降
- 手动插销可锁定阀门，令其保持开启或关闭状态，防止意外自开和关闭
- 安全功能可防止球阀在未连接状态下意外打开


优势

- 带有一个选择连接头，方便连接/断开，无需扭曲软管
- 耐腐蚀不锈钢结构
- 两半相同 —— 在系统设置过程中无需担心阴阳接头的连接关系
- 外围黑色橡胶提供缓冲保护，防止意外掉落是接头损坏

EATON FD83快速接头 数据中心机房 机柜冷却管路 主管路 冷却液水流体输送

Eaton FD83 Coupling Integral to Liquid Cooling System on New IBM Supercomputer

Eaton’s FD83 is designed for fluid transfer and electronics cooling applications where full flow,fluid compatibility and safety are essential. The FD83 identical halves include two interlock features to eliminate spills and ensure maximum safety. Valves cannot be opened until the coupling halves are mated and coupling halves cannot be disconnected until both halves are closed. The FD83 coupling system can be used in a wide variety of low pressure industrial applications.

FD83作为丹佛斯在数据中心液冷行业的专利产品，市场应用二十几年。作为数据中心液冷主线的有效连接和高效传输的解决方案，凭借过硬的产品性能和可靠的产品质量，收获客户信赖，与全球顶尖数据中心企业建立合作关系。FD83在多年前被证明是IBM POWER575的正确解决方案，帮助IBM实现高效的液体冷却。

FD83是丹佛斯为流体输送和电子冷却用途设计的，这些用途要求全流量，且流体相容性和安全性至关重要，特点是左右两半接头完全相同，互锁功能消除意外泄漏风险，确保最大安全性。左右接头耦合前，手柄不能开启；手柄闭合前，左右接头无法断开，适用于多种低压应用。

Product Features

- Dual interlock safety feature eliminates accidental opening of coupling when disconnected with the use of a patented locking pin design and lever handle
- Design provides reliable performance and minimal spillage during maintenance or service
- Standard seal material: EPDM, additional material available on request
- Standard body material: 303 stainless steel, additional material available on request
- Full-flow capability
- Available colour coded bumper seals available
- Identical coupling halves
- Maintenance and service friendly
- 303 stainless steel material provides broad fluid compatibility
- 3/4” and 1” Female NPT port threads or hose barb

WQF8-16-N16FSR
WQF8-12-N16FSR
WQF8-16-016FSR
WQF8-16-B16FSR G螺纹
WQF8-16-016FSR 宝塔

FD83-2046-16-16
FD83-2052-16-16
FD83-2092-16-16
FD83-2046-16-16

Physical Characteristics

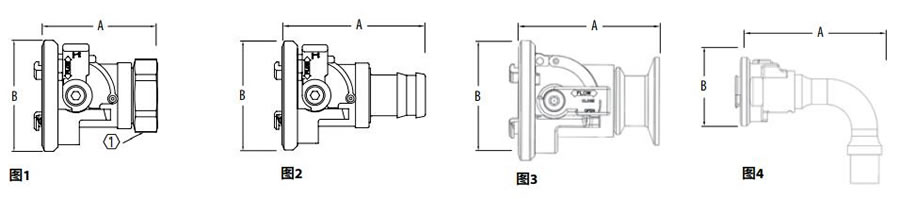

Dimensions

Hose barb adapters available upon request.

信德迈公司携丹佛斯数据中心液冷连接解决方案亮点

1、20多年数据中心液冷应用经验，100多年快换和软管生产经验。
2、采用全套丹佛斯液冷连接解决方案，可有效降低数据中心能源消耗，节能15-20%。
3、FD83和UQD快换100%通过氦气检测，保障使用安全可靠，减少非必要停机。
4、EHW194软管符合UL94 V0防火等级，有效保障特殊情况下数据中心的安全运行。

信德迈公司是丹佛斯Danfoss中国核心支持代理商
主攻：中国地区液冷数据中心业务
主供：液冷专利产品FD83/WQF8接头和软管，单个产品上千套百万级库存备货
与信德迈公司携手合作，轻松获得一站式解决方案！
http://www.cnmec.biz/eaton/fc-solutions-for-data-centers.htm

备注：其它尺寸和连接形式根据市场需求也可以制造。请联系我们 13910962635 ， 15801532751 or info@cnmec.biz 杨经理，李经理咨询。从服务器机箱到冷却分配单元，信德迈公司携丹佛斯提供全方位的优质流体输送产品组合，可满足您所有的数据中心冷却系统技术需求。 与信德迈公司携手合作，轻松获得一站式解决方案！

从主供液端到各类机架，丹佛斯快速接头可帮助优化冷却回路。丹佛斯技术能确保您回路的最佳密封性。平面快速接头令整个连接和断开过程安全无滴漏，冷却液和电子装置之间的连接系统可以提高整体设备性能。如今，在数据中心领域，绿色、低碳已成为未来发展的关键词，丹佛斯将持续以安全、高效的连接赋能液冷数据中心绿色降碳，促进双向可持续发展。从服务器机箱到冷却分配单元，信德迈公司携丹佛斯提供全方位的优质流体输送产品组合，可满足您所有的冷却系统技术需求。
