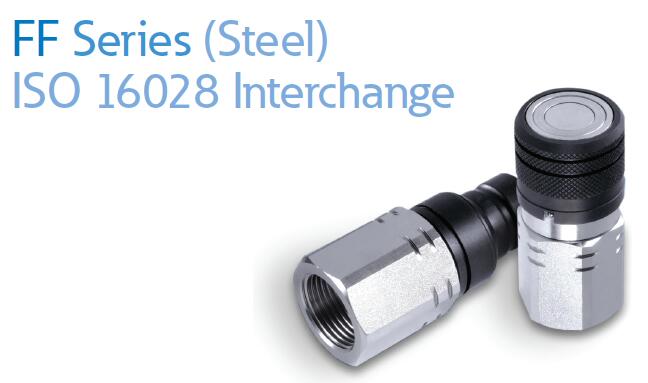

丹佛斯汉森FF 系列平面液压快速接头碳钢材质 ISO 16028标准可互换快速接头
DANFOSS HANSEN FF Series (Steel) ISO 16028 Interchange

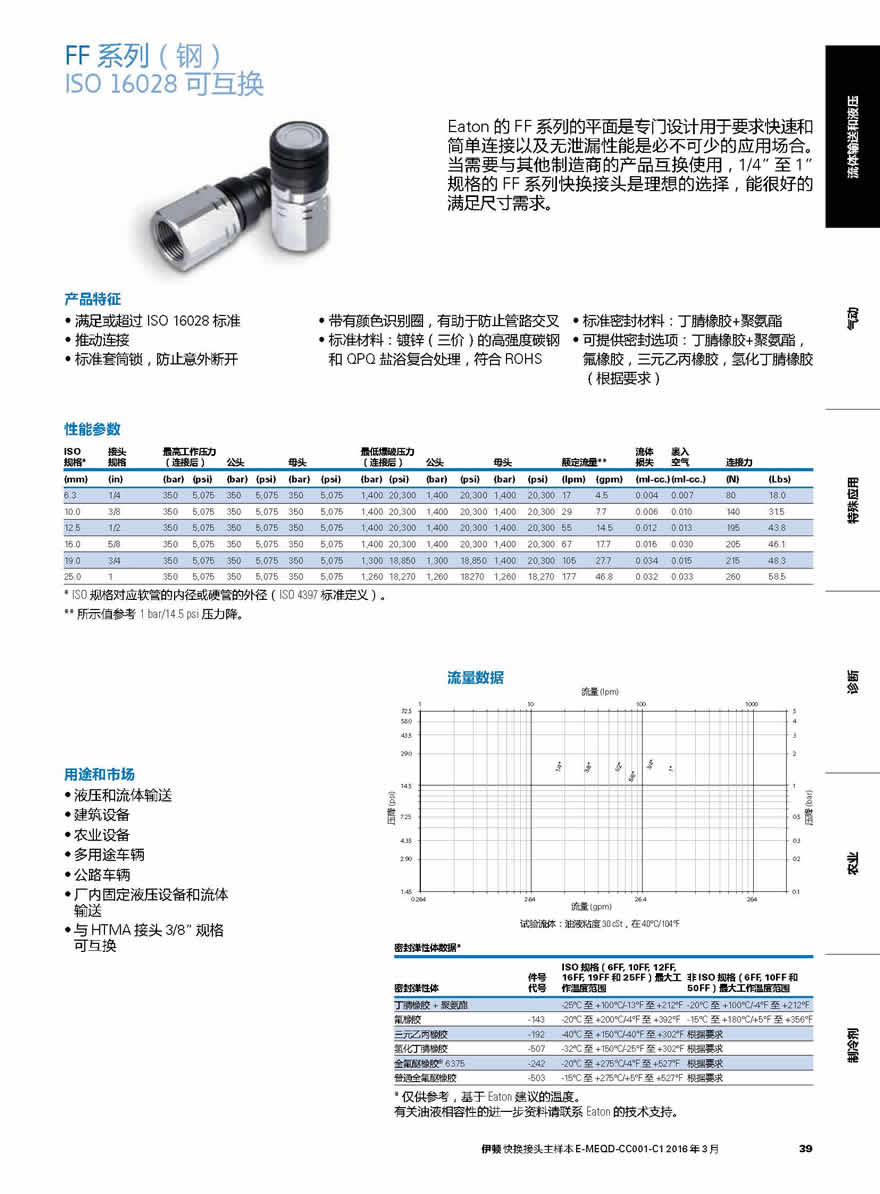

丹佛斯汉森的 FF系列平面液压快速接头是专门设计用于要求快速和简单连接以及无泄漏性能是必不可少的应用场合。当需要与其他制造商的产品互换使用， 1/4”至 1”规格的 FF系列快换接头是理想的选择，能很好的满足尺寸需求。Eaton’s FF Series flat face is specifically designed for those applications where quick and easy connections and no-spill performance are essential. The FF Series is ideal for use when global interchangeability with other manufacturers is important and is available in sizes from 1/4” through 2” to best meet your specific size requirements.

FF 系列碳钢材质 ISO 16028标准可互换快速接头
FF Series (Steel) ISO 16028 Interchange

FF系列产品特征

- 满足或超过 ISO 16028 标准
- 推动连接
- 标准套筒锁，防止意外断开 产品特征
- 带有颜色识别圈，有助于防止管路交叉
- 标准材料：镀锌（三价）的高强度碳钢和 QPQ 盐浴复合处理，符合 ROHS
- 标准密封材料：丁腈橡胶+聚氨酯- 可提供密封选项：丁腈橡胶+聚氨酯，氟橡胶，三元乙丙橡胶，氢化丁腈橡胶（根据要求）

用途和市场

- 液压和流体输送
- 建筑设备

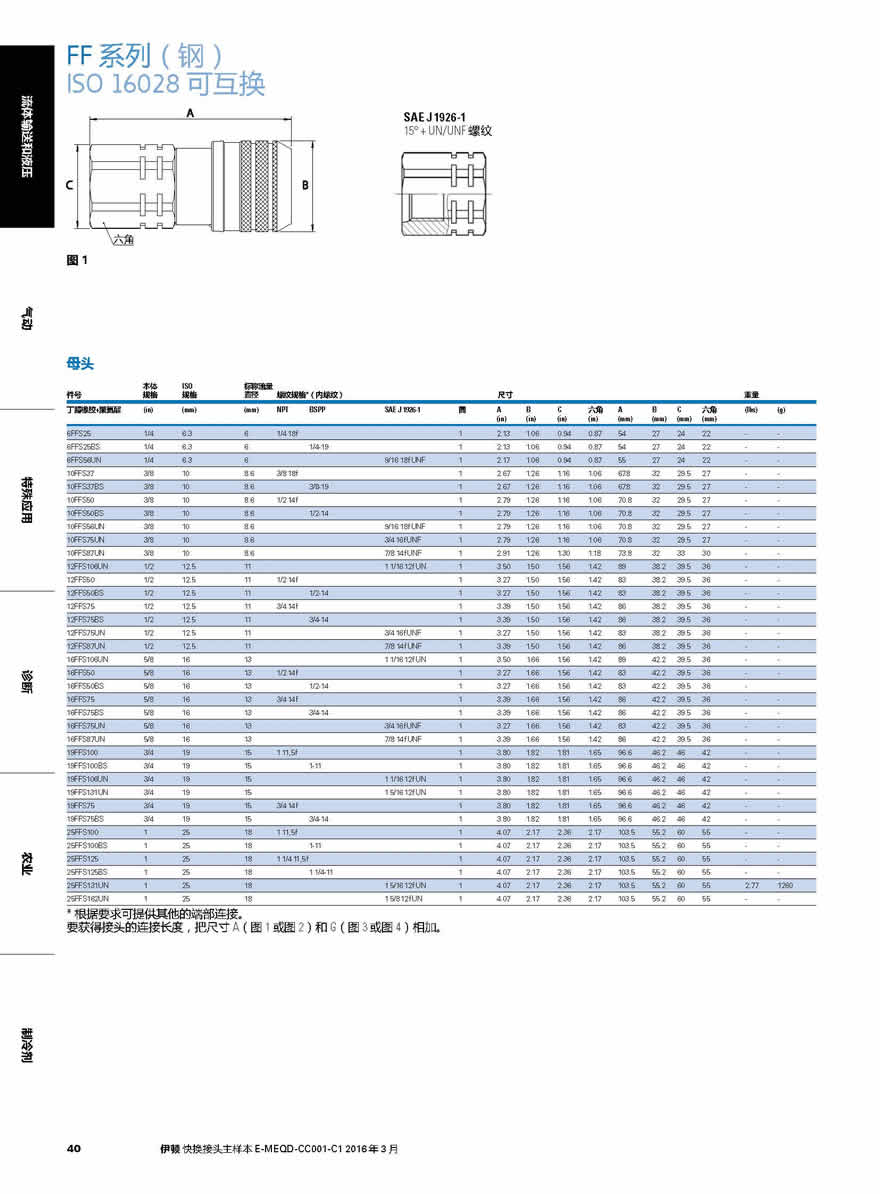

母头
本体 ISO 标称流量件号规格规格直径螺纹规格*（内螺纹）尺寸重量
丁腈橡胶+聚氨酯 (in) (mm) (mm) NPT BSPP SAE J 1926-1 图 A B C 六角 A B C 六角 (lbs) (g) (in) (in) (in) (in) (mm) (mm) (mm) (mm)
6FFS25 1/4 6.3 6 1/4 18f 1 2.13 1.06 0.94 0.87 54 27 24 22 - -
6FFS25BS 1/4 6.3 6 1/4-19 1 2.13 1.06 0.94 0.87 54 27 24 22 - -
6FFS56UN 1/4 6.3 6 9/16 18f UNF 1 2.17 1.06 0.94 0.87 55 27 24 22 - -
10FFS37 3/8 10 8.6 3/8 18f 1 2.67 1.26 1.16 1.06 67.8 32 29.5 27 - -
10FFS37BS 3/8 10 8.6 3/8-19 1 2.67 1.26 1.16 1.06 67.8 32 29.5 27 - -
10FFS50 3/8 10 8.6 1/2 14f 1 2.79 1.26 1.16 1.06 70.8 32 29.5 27 - -
10FFS50BS 3/8 10 8.6 1/2-14 1 2.79 1.26 1.16 1.06 70.8 32 29.5 27 - -
10FFS56UN 3/8 10 8.6 9/16 18f UNF 1 2.79 1.26 1.16 1.06 70.8 32 29.5 27 - -
10FFS75UN 3/8 10 8.6 3/4 16f UNF 1 2.79 1.26 1.16 1.06 70.8 32 29.5 27 - -
10FFS87UN 3/8 10 8.6 7/8 14f UNF 1 2.91 1.26 1.30 1.18 73.8 32 33 30 - -
12FFS106UN 1/2 12.5 11 1 1/16 12f UN 1 3.50 1.50 1.56 1.42 89 38.2 39.5 36 - -
12FFS50 1/2 12.5 11 1/2 14f 1 3.27 1.50 1.56 1.42 83 38.2 39.5 36 - -
12FFS50BS 1/2 12.5 11 1/2-14 1 3.27 1.50 1.56 1.42 83 38.2 39.5 36 - -
12FFS75 1/2 12.5 11 3/4 14f 1 3.39 1.50 1.56 1.42 86 38.2 39.5 36 - -
12FFS75BS 1/2 12.5 11 3/4-14 1 3.39 1.50 1.56 1.42 86 38.2 39.5 36 - -
12FFS75UN 1/2 12.5 11 3/4 16f UNF 1 3.27 1.50 1.56 1.42 83 38.2 39.5 36 - -
12FFS87UN 1/2 12.5 11 7/8 14f UNF 1 3.39 1.50 1.56 1.42 86 38.2 39.5 36 - -
16FFS106UN 5/8 16 13 1 1/16 12f UN 1 3.50 1.66 1.56 1.42 89 42.2 39.5 36 - -
16FFS50 5/8 16 13 1/2 14f 1 3.27 1.66 1.56 1.42 83 42.2 39.5 36 - -
16FFS50BS 5/8 16 13 1/2-14 1 3.27 1.66 1.56 1.42 83 42.2 39.5 36 -
16FFS75 5/8 16 13 3/4 14f 1 3.39 1.66 1.56 1.42 86 42.2 39.5 36 - -
16FFS75BS 5/8 16 13 3/4-14 1 3.39 1.66 1.56 1.42 86 42.2 39.5 36 - -
16FFS75UN 5/8 16 13 3/4 16f UNF 1 3.27 1.66 1.56 1.42 83 42.2 39.5 36 - -
16FFS87UN 5/8 16 13 7/8 14f UNF 1 3.39 1.66 1.56 1.42 86 42.2 39.5 36 - -
19FFS100 3/4 19 15 1 11,5f 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS100BS 3/4 19 15 1-11 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS106UN 3/4 19 15 1 1/16 12f UN 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS131UN 3/4 19 15 1 5/16 12f UN 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS75 3/4 19 15 3/4 14f 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS75BS 3/4 19 15 3/4-14 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
25FFS100 1 25 18 1 11,5f 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -
25FFS100BS 1 25 18 1-11 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -

25FFS125 1 25 18 1 1/4 11,5f 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -
25FFS125BS 1 25 18 1 1/4-11 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -
25FFS131UN 1 25 18 1 5/16 12f UN 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 2.77 1260
25FFS162UN 1 25 18 1 5/8 12f UN 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -

* 根据要求可提供其他的端部连接。要获得接头的连接长度，把尺寸 A（图 1 或图 2）和 G（图 3 或图 4）相加。
FF 系列（钢） ISO 16028 可互换
SAE J 1926-2
A
UN/UNF螺纹

六角
本体 ISO 标称流量件号规格规格直径尺寸重量

图 2

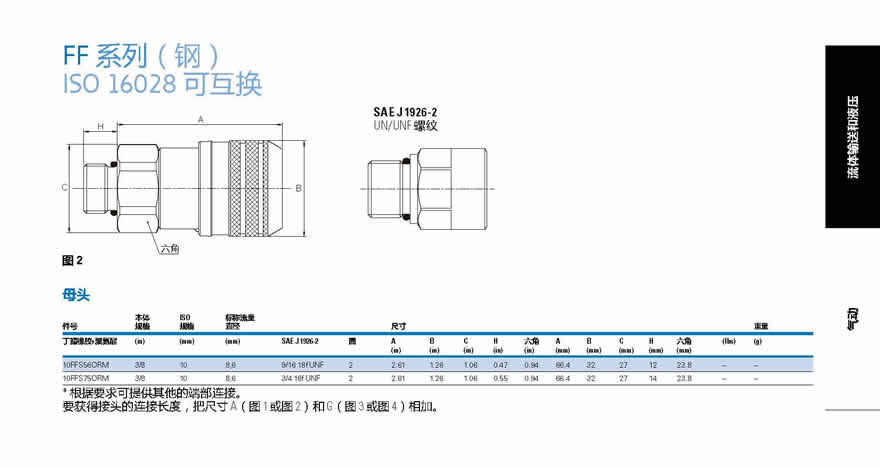

母头
丁腈橡胶+聚氨酯 (in) (mm) (mm) SAE J 1926-2 图 A B C H 六角 A B C H 六角 (lbs) (g) (in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
10FFS56ORM 3/8 10 8,6 9/16 18f UNF 2 2.61 1.26 1.06 0.47 0.94 66.4 32 27 12 23.8 – –
10FFS75ORM 3/8 10 8,6 3/4 16f UNF 2 2.61 1.26 1.06 0.55 0.94 66.4 32 27 14 23.8 – –
* 根据要求可提供其他的端部连接。要获得接头的连接长度，把尺寸 A（图 1 或图 2）和 G（图 3 或图 4）相加。
FF 系列（钢） ISO 16028 可互换
SAE J 1926-1
15° + BSPP 螺纹

图 3六角

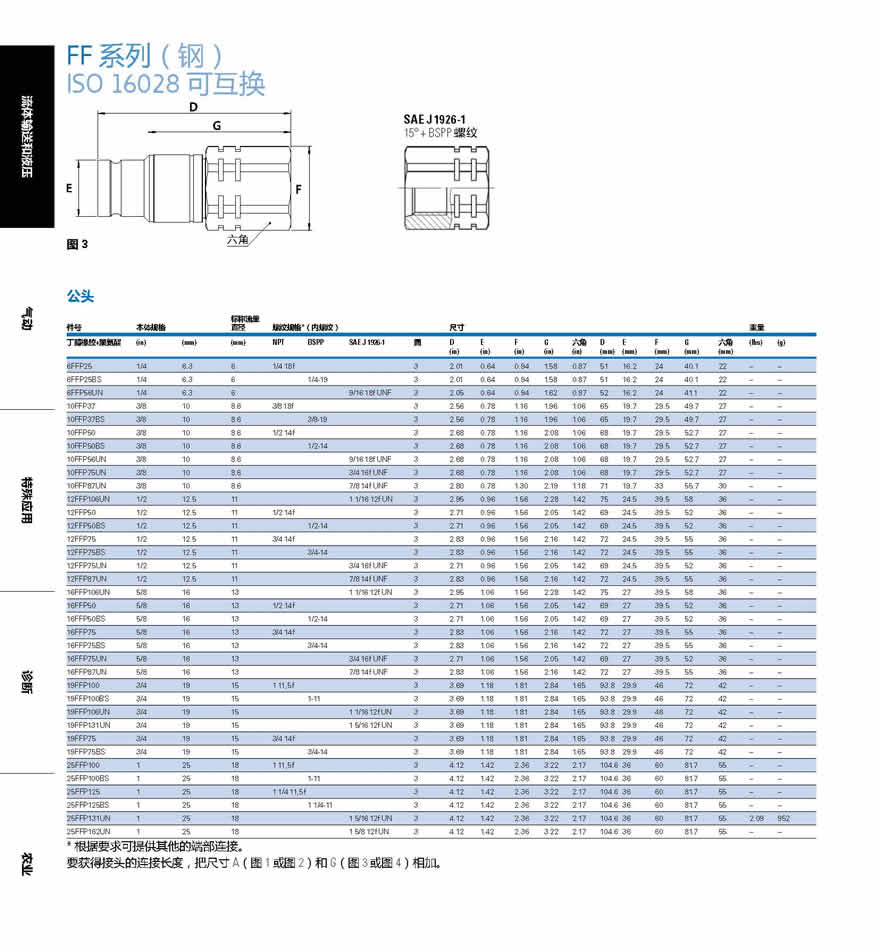

公头
标称流量件号本体规格直径螺纹规格*（内螺纹）尺寸重量

丁腈橡胶+聚氨酯 (in) (mm) (mm) NPT BSPP SAE J 1926-1 图 D E F G 六角 D E F G 六角 (lbs) (g) (in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
6FFP25 1/4 6.3 6 1/4 18f 3 2.01 0.64 0.94 1.58 0.87 51 16.2 24 40.1 22 – –
6FFP25BS 1/4 6.3 6 1/4-19 3 2.01 0.64 0.94 1.58 0.87 51 16.2 24 40.1 22 – –
6FFP56UN 1/4 6.3 6 9/16 18f UNF 3 2.05 0.64 0.94 1.62 0.87 52 16.2 24 41.1 22 – –
10FFP37 3/8 10 8.6 3/8 18f 3 2.56 0.78 1.16 1.96 1.06 65 19.7 29.5 49.7 27 – –
10FFP37BS 3/8 10 8.6 3/8-19 3 2.56 0.78 1.16 1.96 1.06 65 19.7 29.5 49.7 27 – –
10FFP50 3/8 10 8.6 1/2 14f 3 2.68 0.78 1.16 2.08 1.06 68 19.7 29.5 52.7 27 – –
10FFP50BS 3/8 10 8.6 1/2-14 3 2.68 0.78 1.16 2.08 1.06 68 19.7 29.5 52.7 27 – –
10FFP56UN 3/8 10 8.6 9/16 18f UNF 3 2.68 0.78 1.16 2.08 1.06 68 19.7 29.5 52.7 27 – –
10FFP75UN 3/8 10 8.6 3/4 16f UNF 3 2.68 0.78 1.16 2.08 1.06 68 19.7 29.5 52.7 27 – –
10FFP87UN 3/8 10 8.6 7/8 14f UNF 3 2.80 0.78 1.30 2.19 1.18 71 19.7 33 55.7 30 – –
12FFP106UN 1/2 12.5 11 1 1/16 12f UN 3 2.95 0.96 1.56 2.28 1.42 75 24.5 39.5 58 36 – –
12FFP50 1/2 12.5 11 1/2 14f 3 2.71 0.96 1.56 2.05 1.42 69 24.5 39.5 52 36 – –
12FFP50BS 1/2 12.5 11 1/2-14 3 2.71 0.96 1.56 2.05 1.42 69 24.5 39.5 52 36 – –
12FFP75 1/2 12.5 11 3/4 14f 3 2.83 0.96 1.56 2.16 1.42 72 24.5 39.5 55 36 – –
12FFP75BS 1/2 12.5 11 3/4-14 3 2.83 0.96 1.56 2.16 1.42 72 24.5 39.5 55 36 – –
12FFP75UN 1/2 12.5 11 3/4 16f UNF 3 2.71 0.96 1.56 2.05 1.42 69 24.5 39.5 52 36 – –
12FFP87UN 1/2 12.5 11 7/8 14f UNF 3 2.83 0.96 1.56 2.16 1.42 72 24.5 39.5 55 36 – –
16FFP106UN 5/8 16 13 1 1/16 12f UN 3 2.95 1.06 1.56 2.28 1.42 75 27 39.5 58 36 – –
16FFP50 5/8 16 13 1/2 14f 3 2.71 1.06 1.56 2.05 1.42 69 27 39.5 52 36 – –
16FFP50BS 5/8 16 13 1/2-14 3 2.71 1.06 1.56 2.05 1.42 69 27 39.5 52 36 – –
16FFP75 5/8 16 13 3/4 14f 3 2.83 1.06 1.56 2.16 1.42 72 27 39.5 55 36 – –
16FFP75BS 5/8 16 13 3/4-14 3 2.83 1.06 1.56 2.16 1.42 72 27 39.5 55 36 – –
16FFP75UN 5/8 16 13 3/4 16f UNF 3 2.71 1.06 1.56 2.05 1.42 69 27 39.5 52 36 – –
16FFP87UN 5/8 16 13 7/8 14f UNF 3 2.83 1.06 1.56 2.16 1.42 72 27 39.5 55 36 – –
19FFP100 3/4 19 15 1 11,5f 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP100BS 3/4 19 15 1-11 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP106UN 3/4 19 15 1 1/16 12f UN 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP131UN 3/4 19 15 1 5/16 12f UN 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP75 3/4 19 15 3/4 14f 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP75BS 3/4 19 15 3/4-14 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
25FFP100 1 25 18 1 11,5f 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –
25FFP100BS 1 25 18 1-11 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –
25FFP125 1 25 18 1 1/4 11,5 f 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –
25FFP125BS 1 25 18 1 1/4-11 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –
25FFP131UN 1 25 18 1 5/16 12f UN 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 2.09 952
25FFP162UN 1 25 18 1 5/8 12f UN 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –

* 根据要求可提供其他的端部连接。要获得接头的连接长度，把尺寸 A（图 1 或图 2）和 G（图 3 或图 4）相加。

FF 系列（钢） ISO 16028 可互换ED

SAE J 1926-2 UN/UNF螺纹
公头件号图 4 六角 本体规格 ISO 规格 标称流量直径 尺寸 重量

丁腈橡胶+聚氨酯氟橡胶三元乙丙橡胶 (in) (mm) (mm) SAE J 1926-2 图 D E F G H 六角 D E F G H 六角 (lbs) (g) (in) (in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (mm)
10FFP56ORM 10FFP56ORM143 10FFP56ORM192 3/8 10 8,6 9/16 18f UNF 4 2.5 0.78 1.06 1.9 0.47 0.94 63.6 19.7 27 48.3 12 23.8 0.33 150
10FFP75ORM 10FFP75ORM143 10FFP75ORM192 3/8 10 8,6 3/4 16f UNF 4 2. 0.78 1.06 1. 0.55 0.94 63.6 19.7 27 48.3 14 23.8 0.34 156
1* 根据要求可提供其他的端部连接。要获得接头的连接长度，把尺寸 A（图 1 或图 2）和G（图3 或图 4）相加。

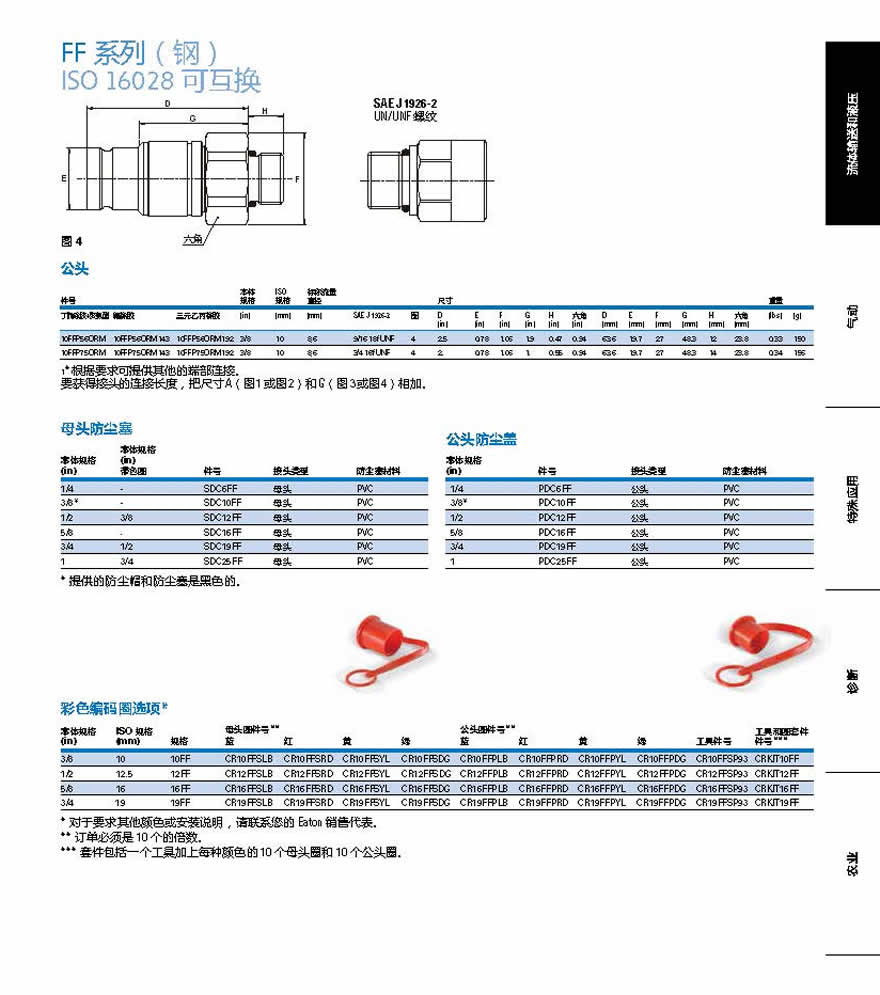

母头防尘塞本体规格 (in)本体规格 (in) 带色圈 件号 接头类型 防尘塞材料 公头防尘盖本体规格 (in) 件号 接头类型 防尘塞材料

彩色编码圈选项*
本体规格 ISO 规格 母头圈件号**公头圈件号**工具和圈套件(in) (mm)规格蓝红黄绿蓝红黄绿 工具件号件号***

3/4 19 19FF CR19FFSLB CR19FFSRD CR19FFSYL CR19FFSDG CR19FFPLB CR19FFPRD CR19FFPYL CR19FFPDG CR19FFSP93 CRKIT19FF
*
对于要求其他颜色或安装说明，请联系您的 Eaton 销售代表。

**
订单必须是 10 个的倍数。

***
套件包括一个工具加上每种颜色的 10 个母头圈和 10 个公头圈。

- 高压和高脉冲快换应用 — 推荐选择丹佛斯平面FF系列快换接头
