Safeline 系列ISO 6150 C GD18500/GK18600工业气动可互换快换接头
Safeline Series ISO 6150 C GD18500/GK18600

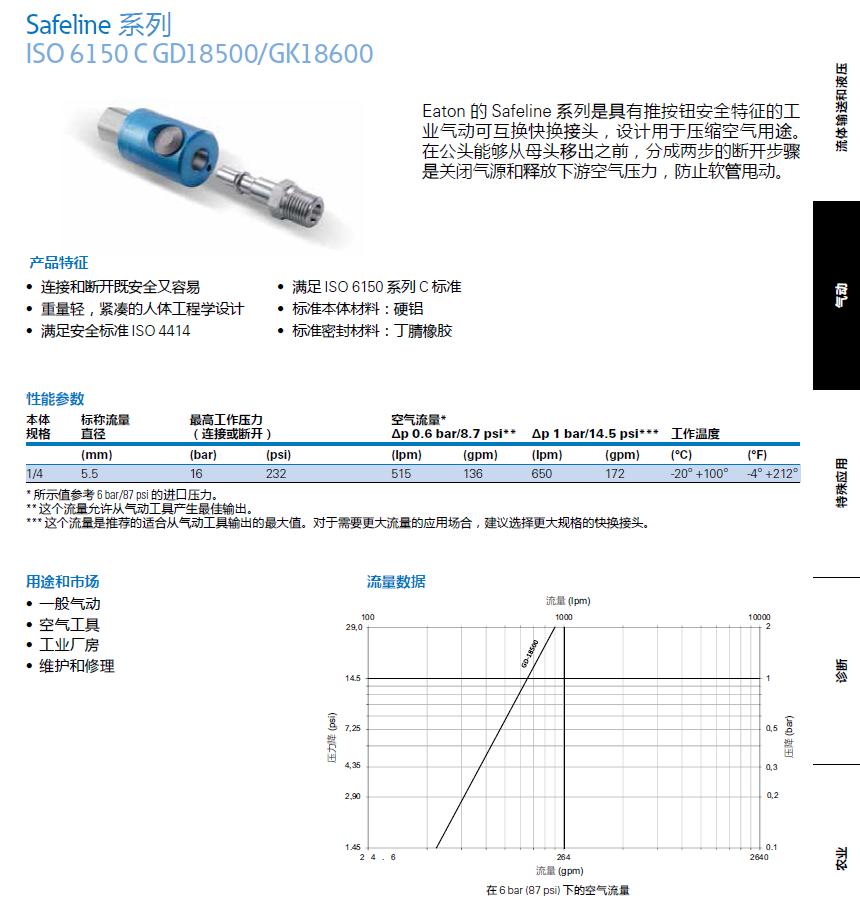

Eaton的 Safeline系列是具有推按钮安全特征的工业气动可互换快换接头，设计用于压缩空气用途。在公头能够从母头移出之前，分成两步的断开步骤是关闭气源和释放下游空气压力，防止软管甩动。Eaton's Safeline Series is an Industrial Interchange pneumatic coupling with push button safety feature designed for use with compressed air. Two-step disconnect procedure shuts off air supply and releases downstream air pressure before plug can be removed from socket/female, which prevents hose whip。

产品特征

- 满足 ISO 6150 系列 C 标准
-准本体材料：硬铝
- 标准密封材料：丁腈橡胶
- 连接和断开既安全又容易
- 重量轻，紧凑的人体工程学设计
- 满足安全标准 ISO 4414

用途和市场

- 一般气动
- 空气工具
-工业厂房
- 维护和修理

性能参数
本体标称流量最高工作压力空气流量*
规格直径（连接或断开） Δp 0.6 bar/8.7 psi** Δp 1 bar/14.5 psi*** 工作温度

(mm) (bar) (psi) (lpm) (gpm) (lpm) (gpm) (°C) (°F)

* 所示值参考 6 bar/87 psi 的进口压力。

** 这个流量允许从气动工具产生最佳输出。

*** 这个流量是推荐的适合从气动工具输出的最大值。对于需要更大流量的应用场合，建议选择更大规格的快换接头。

2 4.6 264 2640 .. (gpm)
在 6 bar (87 psi) 下的空气流量

Safeline 系列
ISO 6150 C GD18500/GK18600

母头
本体 端口 螺纹或软管 尺寸
件号 规格 规格 直径 类型 图 A B C 六角 1 A B C 六角 1重量

(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

GD1853614 1/4 1/4 BSPT 外螺纹 1 1.93 1.02 0.51 0.67 49 26 13 17 0.17 76

GD1853638 3/8 3/8 BSPT 外螺纹 1 1.93 1.02 0.57 0.67 49 26 14.5 17 0.19 84

GD1852638 1/4 3/8 3/8 BSPP 内螺纹 2 2.42 1.02 0.87 61.5 26 – 22 0.22 99

GD1855667 – 6 mm软管接头芯 3 1.87 1.02 1.10 0.67 47.5 26 28 17 0.16 73

GD1855601 – 10 mm软管接头芯 3 1.87 1.02 1.10 0.67 47.5 26 28 17 0.17 79

GD1855014 1/4 1/4 BSPP 内螺纹，过板连接* 4 1.83 1.02 0.67 1.06 46.5 26 17 27 0.25 112

要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 26 mm (1.02 in)。
*最大过板厚度：
10 mm (0.39 in) / 过板孔直径 = 21 mm (0.83 in)。

**最大过板厚度：
12 mm (0.47 in) / 过板孔直径 = 25 mm (0.98 in)。

母头
本体端口螺纹或软管尺寸
件号规格规格直径类型图A B C 六角 1 A B C 六角 1 重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)
GD1853615 1/4 1/4 BSPP 外螺纹1 1.85 1.02 0.47 0.75 47 26 12 19 0.17 77
GD1853614 1/4 1/4 BSPT 外螺纹1 1.93 1.02 0.51 0.67 49 26 13 17 0.17 76
GD1853639 3/8 3/8 BSPP 外螺纹1 1.89 1.02 0.47 0.87 48 26 12 22 0.20 91
GD1853638 3/8 3/8 BSPT 外螺纹1 1.93 1.02 0.57 0.67 49 26 14.5 17 0.19 84
GD1853613 1/2 1/2 BSPP 外螺纹1 1.97 1.02 0.55 1.06 50 26 14 27 0.25 115
GD1853612 1/2 1/2 BSPT 外螺纹1 1.89 1.02 0.67 0.87 48 26 17 22 0.27 123
GD1852614 1/4 1/4 BSPP 内螺纹2 2.30 1.02 0.67 58.5 26 – 17 0.17 76
GD1852638 1/4 3/8 3/8 BSPP 内螺纹2 2.42 1.02 0.87 61.5 26 – 22 0.22 99
GD1852612 1/2 1/2 BSPP 内螺纹2 2.58 1.02 1.06 65.5 26 – 27 0.27 122
GD1855667 – 6 mm 软管接头芯3 1.87 1.02 1.10 0.67 47.5 26 28 17 0.16 73
GD1855678 – 7 mm 软管接头芯3 1.87 1.02 1.10 0.67 47.5 26 28 17 0.16 74
GD1855689 – 8 mm 软管接头芯3 1.87 1.02 1.10 0.67 47.5 26 28 17 0.16 74
GD1855690 – 9 mm 软管接头芯3 1.87 1.02 1.10 0.67 47.5 26 28 17 0.17 75
GD1855601 – 10 mm 软管接头芯3 1.87 1.02 1.10 0.67 47.5 26 28 17 0.17 79
GD1855613 – 13 mm 软管接头芯3 1.87 1.02 1.30 0.67 47.5 26 33 17 0.19 87
GD1855014 1/4 1/4 BSPP 内螺纹，过板连接* 4 1.83 1.02 0.67 1.06 46.5 26 17 27 0.25 112
GD1855038 3/8 3/8 BSPP 内螺纹，过板连接** 4 1.87 1.02 0.79 1.26 47.5 26 20 32 0.33 150
公头
本体端口螺纹或软管尺寸
件号规格规格直径类型图D E F 六角 1 六角 2 D E F 六角 1 六角 2 重量
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (lbs) (g)
GK1866319 1/8 1/8 BSPP 外螺纹5 1.38 0.31 0.55 35 8 14 0.04 17
GK1866318 1/8 1/8 BSPT 外螺纹5 1.34 0.31 0.47 34 8 12 0.03 14
GK1866381 1/8 1/8 NPT 外螺纹5 1.34 0.39 0.47 34 10 12 0.03 15
GK1866315 1/4 1/4 BSPP 外螺纹5 1.42 0.47 0.67 36 12 17 0.06 25
GK1866314 1/4 1/4 BSPT 外螺纹5 1.40 0.51 0.55 35.5 13 14 0.05 23
GK1866341 1/4 1/4 NPT 外螺纹5 1.42 0.59 0.67 36 15 17 0.07 30
GK1866339 3/8 3/8 BSPP 外螺纹5 1.46 0.47 0.87 37 12 22 0.09 39
GK1866338 3/8 3/8 BSPT 外螺纹5 1.48 0.47 0.75 37.5 12 19 0.08 37
GK1866218 1/8 1/8 BSPP 内螺纹6 1.63 0.55 41.5 14 0.04 18
GK1866281 1/4 1/8 1/8 NPT 内螺纹6 0.00 0.00 0.04 18
GK1866214 1/4 1/4 BSPP 内螺纹6 1.97 0.67 50 17 0.07 33
GK1866241 1/4 1/4 NPT 内螺纹6 1.97 0.67 50 17 0.07 32
GK1866238 3/8 3/8 BSPP 内螺纹6 1.85 0.83 47 21 0.08 35
GK1866245 M 14 M 14 x 125 公制内螺纹6 1.87 0.67 47.5 17 0.06 26
GK1866767 – 6 mm 软管接头芯7 1.26 1.10 0.59 32 28 15 0.03 15
GK1866778 – 7 mm 软管接头芯7 1.26 1.10 0.59 32 28 15 0.04 18
GK1866789 – 8 mm 软管接头芯7 1.26 1.10 0.59 32 28 15 0.04 19
GK1866790 – 9 mm 软管接头芯7 1.26 1.10 0.59 32 28 15 0.04 19
GK1866701 – 10 mm 软管接头芯7 1.26 1.10 0.59 32 28 15 0.04 20
GK1866713 – 13 mm 软管接头芯7 1.26 1.30 0.79 32 33 20 0.08 34
公头
本体 端口 螺纹或软管 尺寸
件号 规格 规格 直径 类型 图 D E F 六角 1六角 2 D E F 六角 1六角 2 重量

(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (lbs) (g)

GK1866318 1/8 1/8 BSPT 外螺纹 5 1.34 0.31 0.47 34 8 12 0.03 14

GK1866341 1/4 1/4 NPT 外螺纹 5 1.42 0.59 0.67 36 15 17 0.07 30

GK1866281 1/4 1/8 1/8 NPT 内螺纹 6 0.00 0.00 0.04 18

GK1866245 M 14 M 14 x 125公制内螺纹 6 1.87 0.67 47.5 17 0.06 26

GK1866790 – 9 mm软管接头芯 7 1.26 1.10 0.59 32 28 15 0.04 19

GK1866713 – 13 mm软管接头芯 7 1.26 1.30 0.79 32 33 20 0.08 34
要获得快换接头的连接长度，把尺寸 A 或 A+C（图1,2,3）和 D 或 D+E（图 4, 5, 6）相加，并减去 26 mm (1.02 in)。
