H5000 系列不锈钢快换接头
Eaton H5000 Series stainless steel quick disconnect coupling

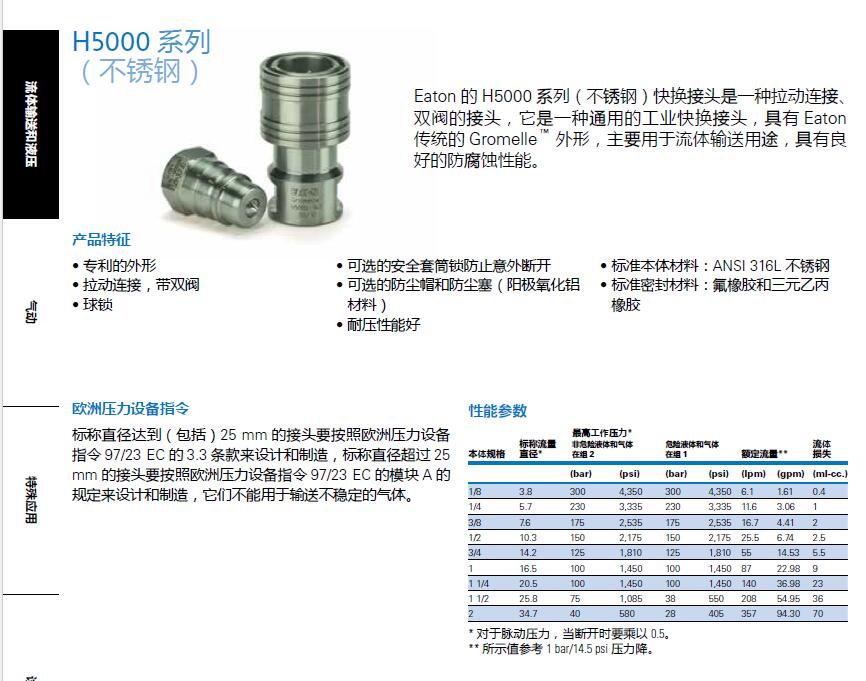

Eaton的 H5000系列（不锈钢）快换接头是一种拉动连接、双阀的接头，它是一种通用的工业快换接头，具有 Eaton传统的 Gromelle .外形，主要用于流体输送用途，具有良好的防腐蚀性能。 Eaton H5000 Series stainless steel quick disconnect coupling is a pull to connect double shut-off coupling. It is a general purpose industrial coupling with the original Eaton’s Gromelle? profile. It is mainly used in fluid transfer applications and provides excellent corrosion resistance.

H5000 系列不锈钢快换接头
Eaton H5000 Series stainless steel quick disconnect coupling

产品特征

- 专利的外形
- 球锁
- 可选的安全套筒锁防止意外断开
- 标准本体材料：ANSI 316L 不锈钢
- 拉动连接，带双阀
- 可选的防尘帽和防尘塞（阳极氧化铝材料）
- 标准密封材料：氟橡胶和三元乙丙橡胶
- 耐压性能好

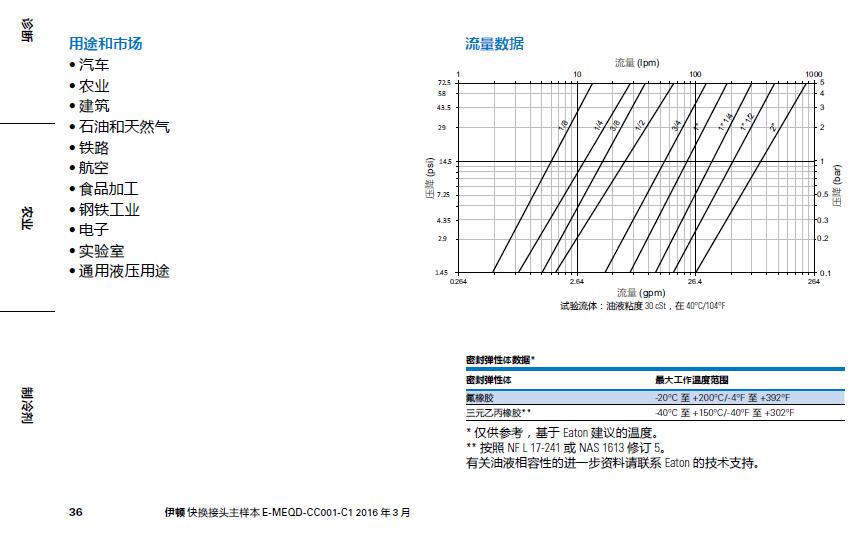

用途和市场

- 汽车
- 农业
- 建筑
- 石油和天然气
- 铁路
- 航空
- 食品加工
- 钢铁工业
- 实验室
- 电子
- 通用液压用途

欧洲压力设备指令性能参数

标称直径达到（包括）25 mm 的接头要按照欧洲压力设备指令 97/23 EC的 3.3条款来设计和制造，标称直径超过 25mm的接头要按照欧洲压力设备指令 7/23EC的模块A的 规定来设计和制造，它们不能用于输送不稳定的气体。

氟橡胶三元乙丙橡胶(in) (mm) NPT BSPP 图A B C 对边宽A B C 对边宽(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HZ05001V0 HZ05001E0 1/8 3.8 - 1/8-28 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88
HZ05201V0 HZ05201E0 1/8 3.8 1/8-27 - 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88
HZ05011V0 HZ05011E0 1/4 5.7 - 1/4-19 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HZ05211V0 HZ05211E0 1/4 5.7 1/4-18 - 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HZ05021V0 HZ05021E0 3/8 7.6 - 3/8-19 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HZ05221V0 HZ05221E0 3/8 7.6 3/8-18 - 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HZ05031V0 HZ05031E0 1/2 10.3 - 1/2-14 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HZ05231V0 HZ05231E0 1/2 10.3 1/2-14 - 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HZ05041V0 HZ05041E0 3/4 14.2 - 3/4-14 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HZ05241V0 HZ05241E0 3/4 14.2 3/4-14 - 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HZ05051V0 HZ05051E0 1 16.5 - 1-11 1 3.89 2.05 1.77 1.61 99 52 45 41 1.59 720
HZ05251V0 HZ05251E0 1 16.5 1-11 1/2 - 1 3.89 2.05 1.77 1.61 99 52 45 41 1.59 720
HZ05061V0 HZ05061E0 1 1/4 20.5 - 1 1/4-11 1 5.20 2.95 2.44 2.16 132 75 62 55 4.77 2,165
HZ05071V0 HZ05071E0 1 1/2 25.8 - 1 1/2-11 1 5.90 3.35 2.95 2.56 150 85 75 65 7.72 3,500
HZ05091V0 HZ05091E0 2 34.7 - 2-11 1 6.69 3.82 3.35 2.95 170 97 85 75 10.67 4,840
* 根据要求可提供其他的端部连接。

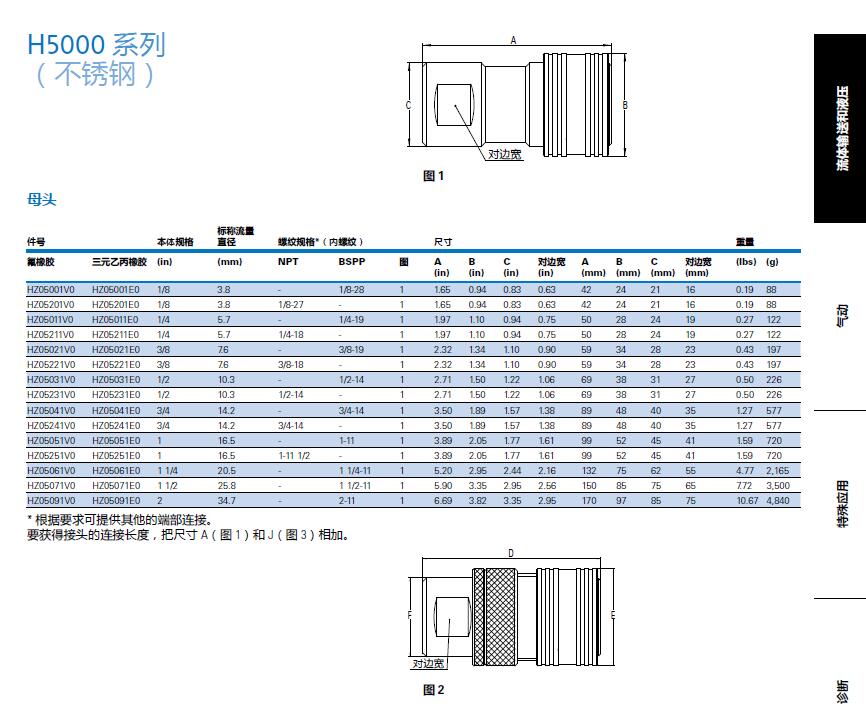

要获得接头的连接长度，把尺寸 A（图 1）和 J（图 3）相加。
D
E
对边宽
F
图 2

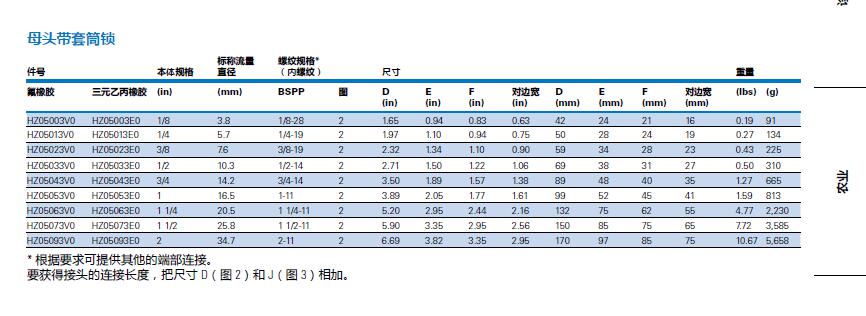

母头带套筒锁
标称流量螺纹规格*
件号本体规格直径（内螺纹） 尺寸重量
氟橡胶三元乙丙橡胶(in) (mm) BSPP 图D E F 对边宽D E F 对边宽(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HZ05003V0 HZ05003E0 1/8 3.8 1/8-28 2 1.65 0.94 0.83 0.63 42 24 21 16 0.19 91
HZ05013V0 HZ05013E0 1/4 5.7 1/4-19 2 1.97 1.10 0.94 0.75 50 28 24 19 0.27 134
HZ05023V0 HZ05023E0 3/8 7.6 3/8-19 2 2.32 1.34 1.10 0.90 59 34 28 23 0.43 225
HZ05033V0 HZ05033E0 1/2 10.3 1/2-14 2 2.71 1.50 1.22 1.06 69 38 31 27 0.50 310
HZ05043V0 HZ05043E0 3/4 14.2 3/4-14 2 3.50 1.89 1.57 1.38 89 48 40 35 1.27 665
HZ05053V0 HZ05053E0 1 16.5 1-11 2 3.89 2.05 1.77 1.61 99 52 45 41 1.59 813
HZ05063V0 HZ05063E0 1 1/4 20.5 1 1/4-11 2 5.20 2.95 2.44 2.16 132 75 62 55 4.77 2,230
HZ05073V0 HZ05073E0 1 1/2 25.8 1 1/2-11 2 5.90 3.35 2.95 2.56 150 85 75 65 7.72 3,585
HZ05093V0 HZ05093E0 2 34.7 2-11 2 6.69 3.82 3.35 2.95 170 97 85 75 10.67 5,658
* 根据要求可提供其他的端部连接。
要获得接头的连接长度，把尺寸 D（图 2）和 J（图 3）相加。
38
流体输送和液压气动特殊应用诊断农业制冷剂
伊顿 快换接头主样本 E-MEQD-CC001-C1 2016 年 3 月
H5000 系列 G
（不锈钢）
图 3
J
H I
六角
公头
标称流量
件号本体规格直径螺纹规格*（内螺纹） 尺寸重量
氟橡胶三元乙丙橡胶(in) (mm) NPT BSPP 图G H I J 六角G H I J 六角(lbs) (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
HZ05002V0 HZ05002E0 1/8 3.8 - 1/8-28 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05 23
HZ05202V0 HZ05202E0 1/8 3.8 1/8-27 - 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05 23
HZ05012V0 HZ05012E0 1/4 5.7 - 1/4-19 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HZ05212V0 HZ05212E0 1/4 5.7 1/4-18 - 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HZ05022V0 HZ05022E0 3/8 7.6 - 3/8-19 3 1.65 0.75 1.04 0.70 0.90 42 19 26.4 18 23 0.15 70
HZ05222V0 HZ05222E0 3/8 7.6 3/8-18 - 3 1.65 0.75 1.04 0.70 0.90 42 19 26.4 18 23 0.15 70
HZ05032V0 HZ05032E0 1/2 10.3 - 1/2-14 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HZ05232V0 HZ05232E0 1/2 10.3 1/2-14 - 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HZ05042V0 HZ05042E0 3/4 14.2 - 3/4-14 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HZ05242V0 HZ05242E0 3/4 14.2 3/4-14 - 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HZ05052V0 HZ05052E0 1 16.5 - 1-11 3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.63 287
HZ05252V0 HZ05252E0 1 16.5 1-11 1/2 - 3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.63 287
HZ05062V0 HZ05062E0 1 1/4 20.5 - 1 1/4-11 3 3.82 1.85 2.49 1.89 2.16 97 46.9 63.2 48 55 1.98 900
HZ05072V0 HZ05072E0 1 1/2 25.8 - 1 1/2-11 3 4.29 2.20 2.94 2.04 2.56 109 56 74.7 52 65 3.30 1500
HZ05092V0 HZ05092E0 2 34.7 - 2-11 3 4.76 2.56 3.30 1.97 2.95 121 65 84 50 75 4.06 1840
* 根据要求可提供其他的端部连接。
要获得接头的连接长度，把尺寸 A（图 1）和 J（图 3）相加用于标准形式，把尺寸 D（图 2）和 J（图 3）相加用于套筒锁形式。

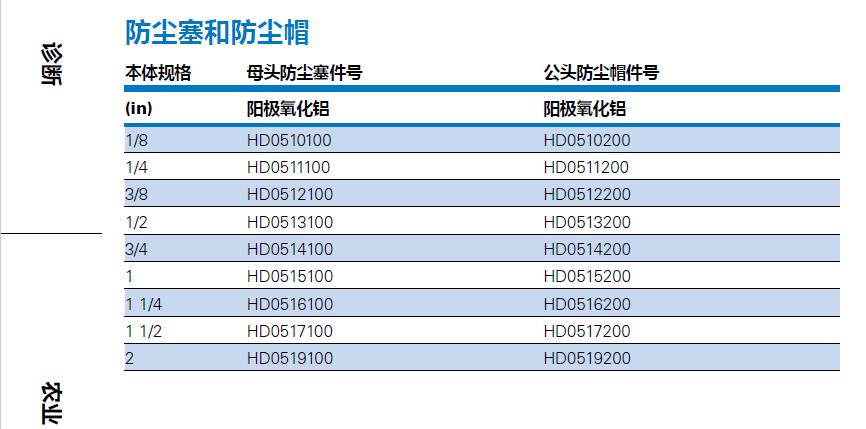

防尘塞和防尘帽
本体规格母头防尘塞件号公头防尘帽件号母头防尘塞
(in) 阳极氧化铝阳极氧化铝
1/8 HD0510100 HD0510200
1/4 HD0511100 HD0511200
3/8 HD0512100 HD0512200
1/2 HD0513100 HD0513200
3/4 HD0514100 HD0514200
1 HD0515100 HD0515200
1 1/4 HD0516100 HD0516200
1 1/2 HD0517100 HD0517200
2 HD0519100 HD0519200
公头防尘帽
