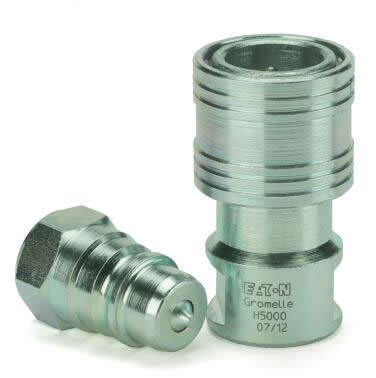

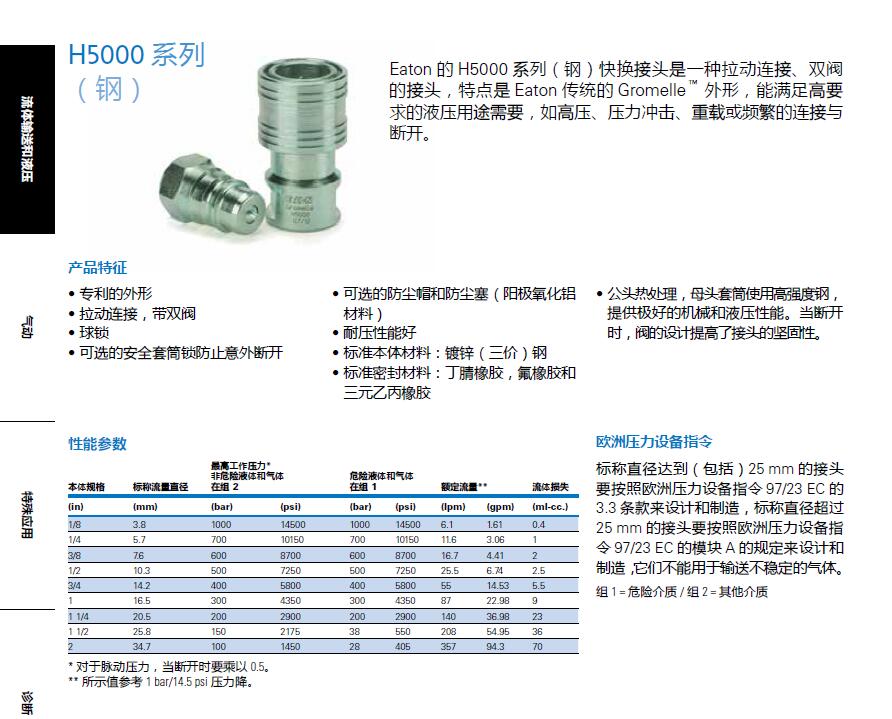

Eaton H5000 系列（钢）快换接头 Eaton H5000 Series steel quick disconnect coupling

Eaton 的H5000 系列（钢）快换接头是一种拉动连接、双阀的接头，特点是Eaton 传统的Gromelle ? 外形，能满足高要求的液压用途需要，如高压、压力冲击、重载或频繁的连接与断开。Eaton’s H5000 Series steel quick disconnect coupling is a pull to connect double shut-off coupling. Featuring the original Eaton’s Gromelle? profile, it remains as the series users prefer when it comes to severe hydraulic applications such as high pressure, pressure impulses, heavy mechanical loads and frequent connection and disconnection cycles. The unique sleeve lock option offers a reliable solution and benefit to the end user when safety is a concern.

Eaton H5000 系列碳钢快换接头
Eaton H5000 Series steel quick disconnect coupling

产品特征

- 专利的外形
- 拉动连接，带双阀
- 球锁
- 可选的安全套筒锁防止意外断开
- 耐压性能好
- 标准本体材料：镀锌（三价）钢
- 标准密封材料：丁腈橡胶，氟橡胶和三元乙丙橡胶
公头热处理，母头套筒使用高强度钢，提供极好的机械和液压性能。当断开时，阀的设计提高了接头的坚固性。

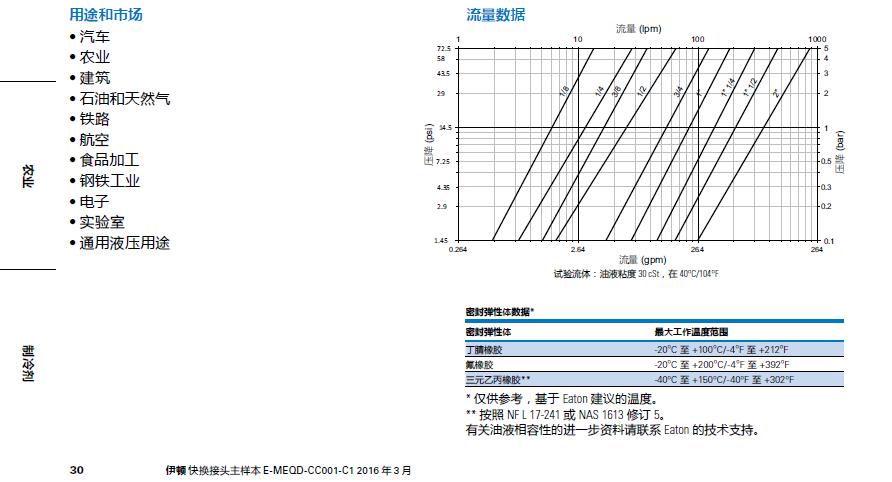

用途和市场

- 汽车
- 农业
- 建筑
- 石油和天然气
- 铁路
- 航空
- 食品加工
- 钢铁工业
- 实验室
- 电子
- 通用液压用途

欧洲压力设备指令

标称直径达到（包括）25 mm 的接头要按照欧洲压力设备指令97/23 EC 的3.3 条款来设计和制造，标称直径超过25 mm 的接头要按照欧洲压力设备指令97/23 EC 的模块A 的规定来设计和制造，它们不能用于输送不稳定的气体。
组 1 = 危险介质 / 组 2 = 其他介质

制冷剂 农业 诊断 特殊应用 气动 流体输送和液压
伊顿 快换接头主样本 E-MEQD-CC001-C1 2016 年 3 月
H5000 系列 A
（钢）
C B
对边宽

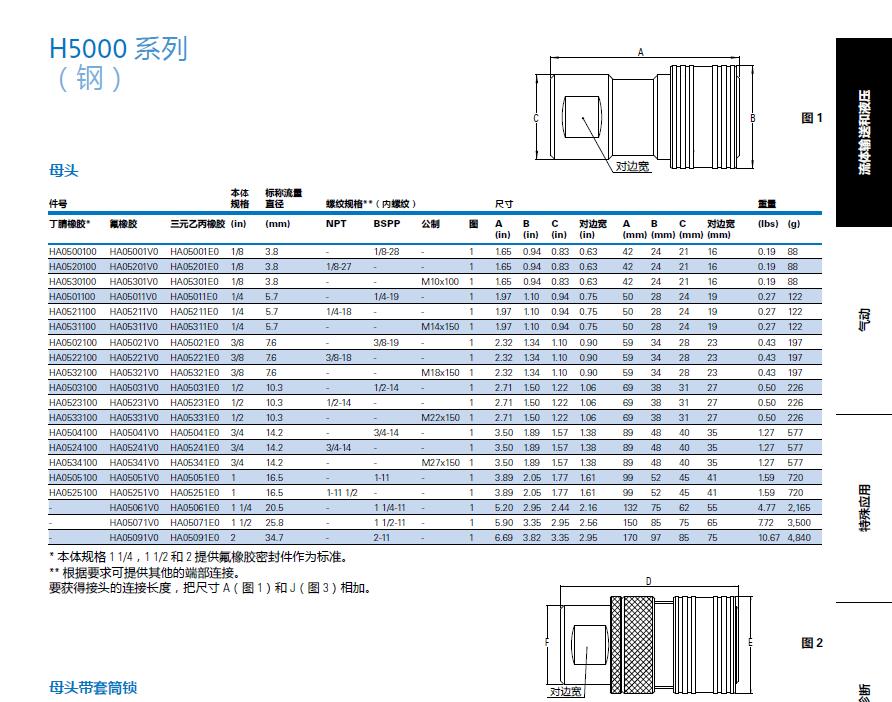

图 1
母头
本体标称流量
件号规格直径螺纹规格**（内螺纹） 尺寸重量
丁腈橡胶* 氟橡胶三元乙丙橡胶(in) (mm) NPT BSPP 公制图A B C 对边宽A B C 对边宽(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HA0500100 HA05001V0 HA05001E0 1/8 3.8 - 1/8-28 - 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88
母头带套筒锁
HA0520100 HA05201V0 HA05201E0 1/8 3.8 1/8-27 - - 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88
HA0530100 HA05301V0 HA05301E0 1/8 3.8 - - M10x100 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88
HA0501100 HA05011V0 HA05011E0 1/4 5.7 - 1/4-19 - 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HA0521100 HA05211V0 HA05211E0 1/4 5.7 1/4-18 - - 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HA0531100 HA05311V0 HA05311E0 1/4 5.7 - - M14x150 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HA0502100 HA05021V0 HA05021E0 3/8 7.6 - 3/8-19 - 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HA0522100 HA05221V0 HA05221E0 3/8 7.6 3/8-18 - - 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HA0532100 HA05321V0 HA05321E0 3/8 7.6 - - M18x150 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HA0503100 HA05031V0 HA05031E0 1/2 10.3 - 1/2-14 - 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HA0523100 HA05231V0 HA05231E0 1/2 10.3 1/2-14 - - 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HA0533100 HA05331V0 HA05331E0 1/2 10.3 - - M22x150 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HA0504100 HA05041V0 HA05041E0 3/4 14.2 - 3/4-14 - 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HA0524100 HA05241V0 HA05241E0 3/4 14.2 3/4-14 - - 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HA0534100 HA05341V0 HA05341E0 3/4 14.2 - - M27x150 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HA0505100 HA05051V0 HA05051E0 1 16.5 - 1-11 - 1 3.89 2.05 1.77 1.61 99 52 45 41 1.59 720
HA0525100 HA05251V0 HA05251E0 1 16.5 1-11 1/2 - - 1 3.89 2.05 1.77 1.61 99 52 45 41 1.59 720
- HA05061V0 HA05061E0 1 1/4 20.5 - 1 1/4-11 - 1 5.20 2.95 2.44 2.16 132 75 62 55 4.77 2,165
- HA05071V0 HA05071E0 1 1/2 25.8 - 1 1/2-11 - 1 5.90 3.35 2.95 2.56 150 85 75 65 7.72 3,500
- HA05091V0 HA05091E0 2 34.7 - 2-11 - 1 6.69 3.82 3.35 2.95 170 97 85 75 10.67 4,840
* 本体规格 1 1/4，1 1/2 和 2 提供氟橡胶密封件作为标准。
** 根据要求可提供其他的端部连接。
要获得接头的连接长度，把尺寸 A（图 1）和 J（图 3）相加。
对边宽
D
F E 图 2
本体标称流量
件号规格直径螺纹规格**（内螺纹） 尺寸重量
丁腈橡胶* 氟橡胶三元乙丙橡胶(in) (mm) NPT BSPP 公制图D E F 对边宽D E F 对边宽(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HA0500300 HA05003V0 HA05003E0 1/8 3.8 - 1/8-28 - 2 1.65 0.94 0.83 0.63 42 24 21 16 0.19
HA0520300 HA05203V0 HA05203E0 1/8 3.8 1/8-27 - - 2 1.65 0.94 0.83 0.63 42 24 21 16 0.19 91
HA0530300 HA05303V0 HA05303E0 1/8 3.8 - - M10X1.0 2 1.65 0.94 0.83 0.63 42 24 21 16 0.19 91
HA0501300 HA05013V0 HA05013E0 1/4 5.7 - 1/4-19 - 2 1.97 1.10 0.94 0.75 50 28 24 19 0.27 134
HA0521300 HA05213V0 HA05213E0 1/4 5.7 1/4-18 - - 2 1.97 1.10 0.94 0.75 50 28 24 19 0.27 134
HA0531300 HA05313V0 HA05313E0 1/4 5.7 - - M14X1.5 2 1.97 1.10 0.94 0.75 50 28 24 19 0.27 134
HA0502300 HA05023V0 HA05023E0 3/8 7.6 - 3/8-19 - 2 2.32 1.34 1.10 0.90 59 34 28 23 0.43 225
HA0522300 HA05223V0 HA05223E0 3/8 7.6 3/8-18 - - 2 2.32 1.34 1.10 0.90 59 34 28 23 0.43 225
HA0532300 HA05323V0 HA05323E0 3/8 7.6 - - M18X1.5 2 2.32 1.34 1.10 0.90 59 34 28 23 0.43 225
HA0503300 HA05033V0 HA05033E0 1/2 10.3 - 1/2-14 - 2 2.71 1.50 1.22 1.06 69 38 31 27 0.50 310
HA0523300 HA05233V0 HA05233E0 1/2 10.3 1/2-14 - - 2 2.71 1.50 1.22 1.06 69 38 31 27 0.50 310
HA0533300 HA05333V0 HA05333E0 1/2 10.3 - - M22X1.5 2 2.71 1.50 1.22 1.06 69 38 31 27 0.50 310
HA0504300 HA05043V0 HA05043E0 3/4 14.2 - 3/4-14 - 2 3.50 1.89 1.57 1.38 89 48 40 35 1.27 665
HA0524300 HA05243V0 HA05243E0 3/4 14.2 3/4-14 - - 2 3.50 1.89 1.57 1.38 89 48 40 35 1.27 665
HA0534300 HA05343V0 HA05343E0 3/4 14.2 - - M27X1.5 2 3.50 1.89 1.57 1.38 89 48 40 35 1.27 665
HA0505300 HA05053V0 HA05053E0 1 16.5 - 1-11 - 2 3.89 2.05 1.77 1.61 99 52 45 41 1.59 813
HA0525300 HA05253V0 HA05253E0 1 16.5 1-11 1/2 - - 2 3.89 2.05 1.77 1.61 99 52 45 41 1.59 813
- HA05063V0 HA05063E0 1 1/4 20.5 - 1 1/4-11 - 2 5.20 2.95 2.44 2.16 132 75 62 55 4.77 2,230
- HA05073V0 HA05073E0 1 1/2 25.8 - 1 1/2-11 - 2 5.90 3.35 2.95 2.56 150 85 75 65 7.72 3,585
- HA05093V0 HA05093E0 2 34.7 - 2-11 - 2 6.69 3.82 3.35 2.95 170 97 85 75 10.67 5,658
* 本体规格 1 1/4，1 1/2 和 2 提供氟橡胶密封件作为标准。
** 根据要求可提供其他的端部连接。
要获得接头的连接长度，把尺寸 D（图 2）和 J（图 3）相加。
91
32
流体输送和液压气动特殊应用诊断农业制冷剂
伊顿 快换接头主样本 E-MEQD-CC001-C1 2016 年 3 月
H5000 系列 G
（钢）

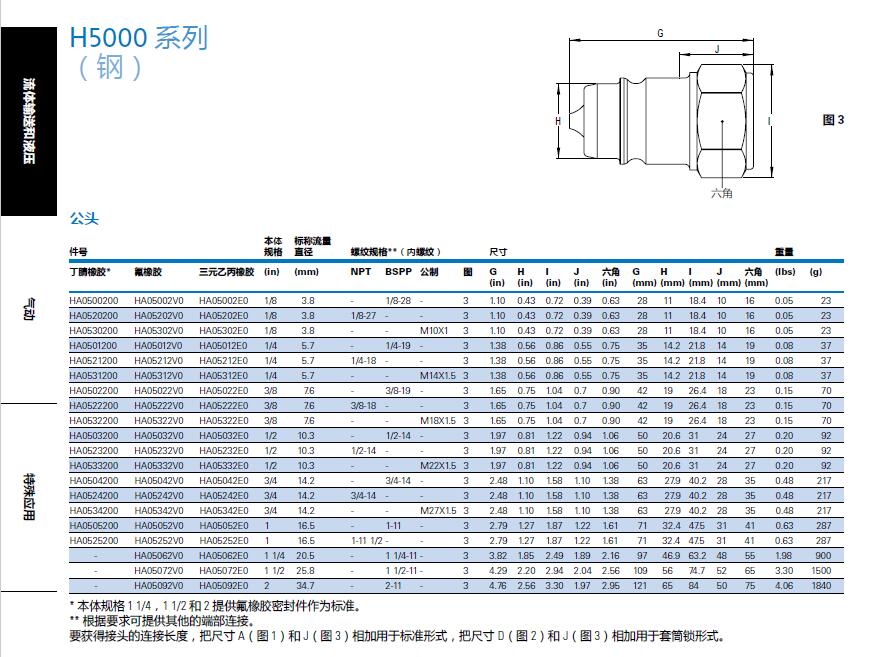

图 3
公头
本体标称流量
件号规格直径螺纹规格**（内螺纹） 尺寸重量
J
H I
??
丁腈橡胶* 氟橡胶三元乙丙橡胶(in) (mm) NPT BSPP 公制图G H I J 六角G H I J 六角(lbs) (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
HA0500200 HA05002V0 HA05002E0 1/8 3.8 - 1/8-28 - 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05
HA0520200 HA05202V0 HA05202E0 1/8 3.8 1/8-27 - - 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05 23
HA0530200 HA05302V0 HA05302E0 1/8 3.8 - - M10X1 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05 23
HA0501200 HA05012V0 HA05012E0 1/4 5.7 - 1/4-19 - 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HA0521200 HA05212V0 HA05212E0 1/4 5.7 1/4-18 - - 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HA0531200 HA05312V0 HA05312E0 1/4 5.7 - - M14X1.5 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HA0502200 HA05022V0 HA05022E0 3/8 7.6 - 3/8-19 - 3 1.65 0.75 1.04 0.7 0.90 42 19 26.4 18 23 0.15 70
HA0522200 HA05222V0 HA05222E0 3/8 7.6 3/8-18 - - 3 1.65 0.75 1.04 0.7 0.90 42 19 26.4 18 23 0.15 70
HA0532200 HA05322V0 HA05322E0 3/8 7.6 - - M18X1.5 3 1.65 0.75 1.04 0.7 0.90 42 19 26.4 18 23 0.15 70
HA0503200 HA05032V0 HA05032E0 1/2 10.3 - 1/2-14 - 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HA0523200 HA05232V0 HA05232E0 1/2 10.3 1/2-14 - - 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HA0533200 HA05332V0 HA05332E0 1/2 10.3 - - M22X1.5 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HA0504200 HA05042V0 HA05042E0 3/4 14.2 - 3/4-14 - 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HA0524200 HA05242V0 HA05242E0 3/4 14.2 3/4-14 - - 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HA0534200 HA05342V0 HA05342E0 3/4 14.2 - - M27X1.5 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HA0505200 HA05052V0 HA05052E0 1 16.5 - 1-11 - 3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.63 287
HA0525200 HA05252V0 HA05252E0 1 16.5 1-11 1/2 -
3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.63 287
HA05062V0
HA05062E0 1 1/4 20.5 - 1 1/4-11 3
3.82 1.85 2.49 1.89 2.16 97 46.9 63.2 48 55 1.98 900
HA05072V0
HA05072E0 1 1/2 25.8 - 1 1/2-11 3
4.29 2.20 2.94 2.04 2.56 109 56 74.7 52 65 3.30 1500
HA05092V0
HA05092E0 2 34.7 - 2-11 - 3 4.76 2.56 3.30 1.97 2.95 121 65 84 50 75 4.06 1840
* 本体规格1 1/4，1 1/2 和2 提供氟橡胶密封件作为标准。
** 根据要求可提供其他的端部连接。
要获得接头的连接长度，把尺寸A（图1）和J（图3）相加用于标准形式，把尺寸D（图2）和J（图3）相加用于套筒锁形式。

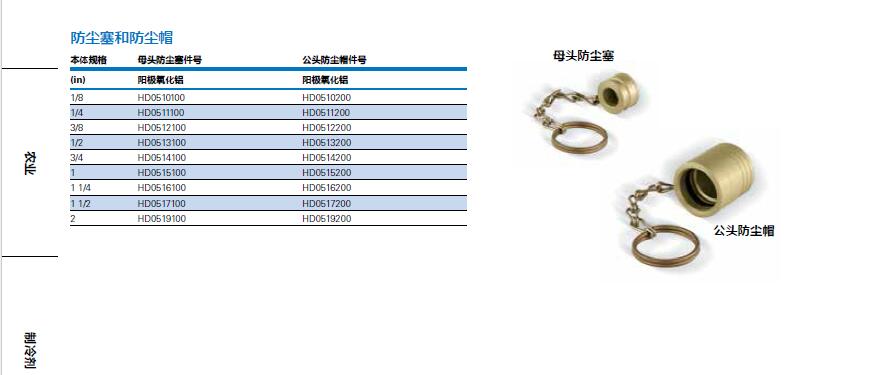

防尘塞和防尘帽
本体规格母头防尘塞件号公头防尘帽件号母头防尘塞
(in) 阳极氧化铝阳极氧化铝
1/8 HD0510100 HD0510200
1/4 HD0511100 HD0511200
3/8 HD0512100 HD0512200
1/2 HD0513100 HD0513200
3/4 HD0514100 HD0514200
1 HD0515100 HD0515200
1 1/4 HD0516100 HD0516200
1 1/2 HD0517100 HD0517200
2 HD0519100 HD0519200
公头防尘帽
