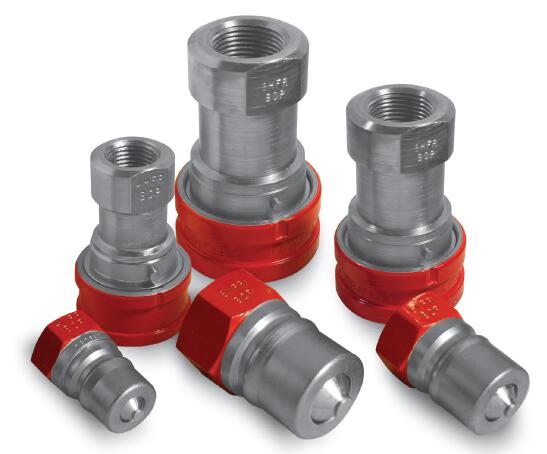

HKFR Series quick-disconnect, hydraulic coupling for hazardous BOP (Blow-out Preventer) service
Hansen HKFR series BOP safety couplings BOP防喷器快速接头
HKFR Series HKFR系列防火型快速接头 HKFR 系列ISO 7241-1 防喷器

Hansen HKFR系列防火 消防安全接头被设计用于危险领域，该系列产品通过并达到API及加拿大EUB的标准，可以在燃烧现场继续维持一段时间，最高耐温700℃，在石油平台的封井器BOP上有广泛的应用。 Eaton 的HKFR 系列是一种用于石油天然气行业防喷器(BOP) 的液压快换接头，HKFR 系列满足或超过ISO 7241-1 B 标准。该防火型快速接头是设计用于火灾情形下使用的。它的性能要求超过API 16D 和EUB Directive 36。规格从1/2”到1”的HKFR 系列快速接头，其材质为钢，1”的快速接头有AISI 303 不锈钢材质。所有规格的快速接头都具有单独的Lloyd's 登记证书。它采用便于连接及断开的球锁机构，是防喷装置的理想选择。它紧凑的设计适用于空间有限的金属建筑嵌板。该设计被用于工作压力为200 和275 bar/3,000 和4,000psi 的场合。它含有BOP 标记和红色的编码，帮助视觉识别。 The Fire-Rated Coupling is a quick disconnect coupling designed to operate under emergency fire conditions. It exceeds all requirements of API 16D and EUB Directive 36. The HKFR Series is available from 1?2” to 1” in steel and 1” in 316 stainless steel. All sizes have individual Lloyd’s Register Certification. This ball locking coupling is easy to connect and disconnect and is ideal for Blow Out Preventer applications and for building panels where space is limited due to its compact design. Its BOP marking and red color coding provide visual identification. Maximum working pressure (connected) for this series: 3/4” and 1” is 5000 psi, 1/2” is 7,000 psi.

Hansen HKFR series BOP safety couplings BOP防喷器快速接头
HKFR Series HKFR系列防火型快速接头 HKFR 系列ISO 7241-1 防喷器

产品特征
- 防喷器名称和红色标记在母头和公头上
- 套筒锁是标准配置
- 劳埃德船级社认证
- 满足或超过 ISO 7241-1 系列 B 标准
- 使用 HK 系列防尘帽和防尘塞
- 标准本体材料：316L 不锈钢，镀锌（三价）钢
- 标准密封材料：丁腈橡胶

用途和市场
- 石油和天然气

劳埃德船级社认证

上述所有产品就API 16D 和EUB 指令36 中所述的火灾条件进行了劳 氏船级社认证， 这些零件满足所述的要求， 即： 接头暴露在700°C (1300°F) 温度下， 将能够保持压力5 分钟。针对这一认证的试验是 接头连接条件下在以下的压力下进行的。

4HFR26/4KFR26: 3,000 PSI/206 BAR
6HFR31/6KFR31: 3,000 PSI/206 BAR
8HFR36/8KFR36: 4,000 PSI/275 BAR
ML8HFR36/ML8KFR36: 4,000 PSI/275 BAR

- Quick Disconnect Couplings for the Exploration and Production Processes within the Demanding Oil & Gas Industry

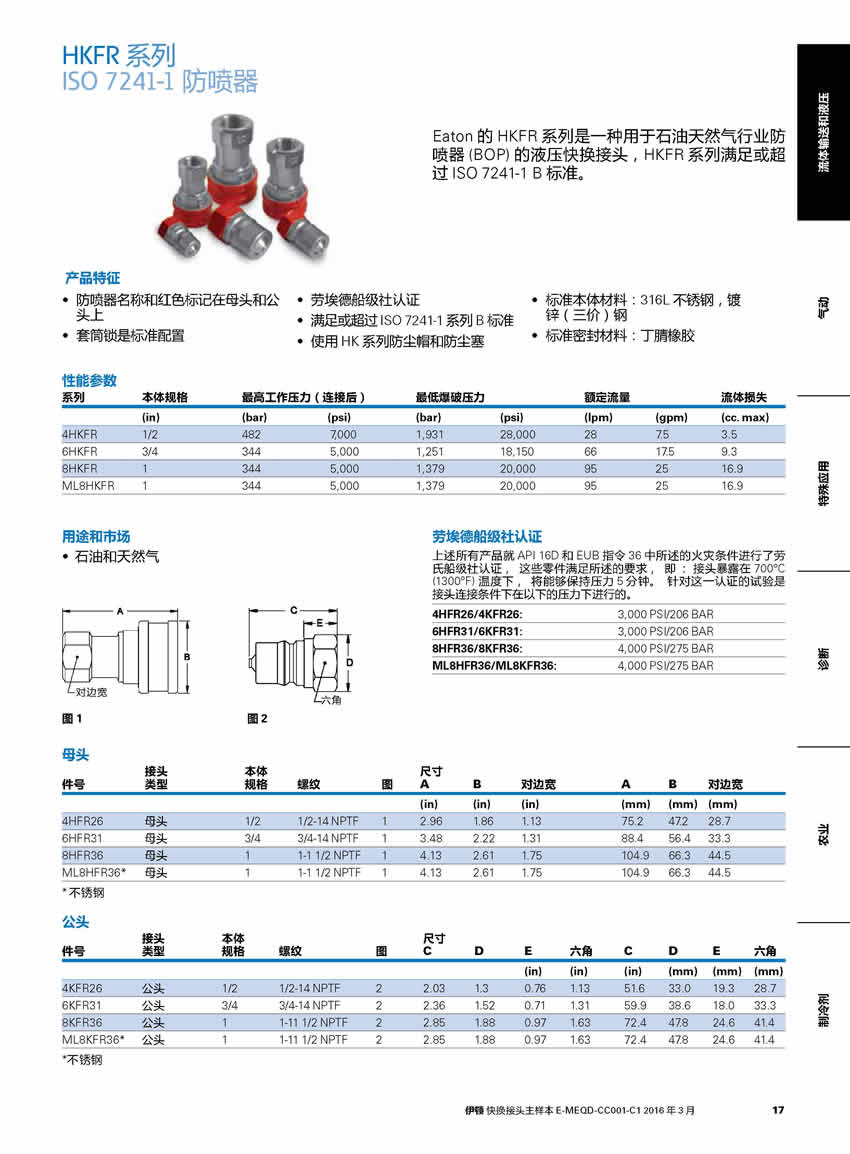

HKFR 系列ISO 7241-1 防喷器
性能参数
系列 本体规格 最高工作压力（连接后） 最低爆破压力 额定流量 流体损失
(in) (bar) (psi) (bar) (psi) (lpm) (gpm) (cc. max)
4HKFR 1/2 482 7,000 1,931 28,000 28 7.5 3.5
6HKFR 3/4 344 5,000 1,251 18,150 66 17.5 9.3
8HKFR 1 344 5,000 1,379 20,000 95 25 16.9
ML8HKFR 1 344 5,000 1,379 20,000 95 25 16.9
母头
接头 本体 尺寸
件号 类型 规格 螺纹 图 A B 对边宽 A B 对边宽
(in) (in) (in) (mm) (mm) (mm)
4HFR26 母头 1/2 1/2-14 NPTF 1 2.96 1.86 1.13 75.2 47.2 28.7
6HFR31 母头 3/4 3/4-14 NPTF 1 3.48 2.22 1.31 88.4 56.4 33.3
8HFR36 母头 1 1-1 1/2 NPTF 1 4.13 2.61 1.75 104.9 66.3 44.5
ML8HFR36* 母头 1 1-1 1/2 NPTF 1 4.13 2.61 1.75 104.9 66.3 44.5
* 不锈钢
公头
接头 本体 尺寸
件号 类型 规格 螺纹 图 C D E 六角 C D E 六角
(in) (in) (in) (mm) (mm) (mm)
4KFR26 公头 1/2 1/2-14 NPTF 2 2.03 1.3 0.76 1.13 51.6 33.0 19.3 28.7
6KFR31 公头 3/4 3/4-14 NPTF 2 2.36 1.52 0.71 1.31 59.9 38.6 18.0 33.3
8KFR36 公头 1 1-11 1/2 NPTF 2 2.85 1.88 0.97 1.63 72.4 47.8 24.6 41.4
ML8KFR36* 公头 1 1-11 1/2 NPTF 2 2.85 1.88 0.97 1.63 72.4 47.8 24.6 41.4
